说说优秀的目标识别yolov3算法

前言
论文地址
github地址
预备知识
- Yolov3边框预测
- Yolov3边框解码
代码讲解

前言

yolo系列一直是我喜欢的算法，虽然yolov4出来了很久了，但是yolov3还是具有很大的研究空间。今天我们来解析下yolov3.（虽然我以前写过，但是我最近对这个算法有了新的理解）
在这里插入图片描述

论文地址

https://pjreddie.com/media/files/papers/YOLOv3.pdf

github地址

https://github.com/yanjingke/yolo3

预备知识

ps：花10分钟理解

Yolov3边框预测

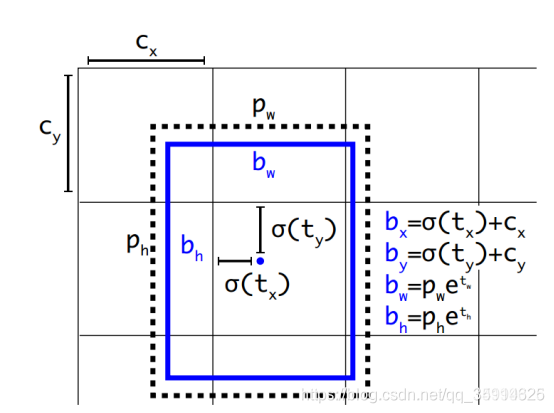

论文中边框预测公式如下：
在这里插入图片描述
其中，Cx,Cy是feature map中真实框的左上角坐标，在yolov3中每个grid cell在feature map中的宽和高均为1。在下面情况中bbox边界框的中心属于第二行第二列的真实框，它的左上角坐标为(1,1)，故Cx=1,Cy=1.公式中的Pw、Ph是预设的anchor box映射到feature map中的宽和高。最终得到的边框坐标值是bx,by,bw,bh即边界框bbox相对于feature map的位置和大小，是我们需要的预测输出坐标。但我们网络实际上的学习目标是tx,ty,tw,th这４个offsets，其中tx,ty是预测的坐标偏移值，tw,th是尺度缩放，有了这４个offsets，自然可以根据之前的公式去求得真正需要的bx,by,bw,bh４个坐标。
在这里插入图片描述
这里解释一下anchor box，YOLO3为每种FPN预测特征图（13x13,26x26,52x52）设定3种anchor box，总共聚类（这里大家如果想聚类可以自己使用我代码的kmeans_for_anchors.py）出9种尺寸的anchor box。在COCO数据集这9个anchor box是：(10x13)，(16x30)，(33x23)，(30x61)，(62x45)，(59x119)，(116x90)，(156x198)，(373x326)。分配上，在最小的13x13特征图上由于其感受野最大故应用最大的anchor box (116x90)，(156x198)，(373x326)。适合检测较大的目标。中等的26x26特征图上由于其具有中等感受野故应用中等的anchor box (30x61)，(62x45)，(59x119)，适合检测中等大小的目标。较大的52x52特征图上由于其具有较小的感受野故应用最小的anchor box(10x13)，(16x30)，(33x23)，适合检测较小的目标。同Faster-Rcnn一样，特征图的每个像素（即每个grid）都会有对应的三个anchor box，如13*13特征图的每个grid都有三个anchor box (116x90)，(156x198)，(373x326)（这几个坐标需除以32缩放尺寸）
代码：

def yolo_head(feats, anchors, num_classes, input_shape, calc_loss=False): num_anchors = len(anchors) # [1, 1, 1, num_anchors, 2]-.(1,1,1,3,2) anchors_tensor = K.reshape(K.constant(anchors), [1, 1, 1, num_anchors, 2]) # 获得x，y的网格 # (13, 13, 1, 2) grid_shape = K.shape(feats)[1:3] # # height, width (?,13,13,255)  -> (13,13) #13,1,1,1-> shape=(13, 13, 1, 1) grid_y = K.tile(K.reshape(K.arange(0, stop=grid_shape[0]), [-1, 1, 1, 1]), [1, grid_shape[1], 1, 1]) #1,13,1,1->shape=（13,13,1,1） grid_x = K.tile(K.reshape(K.arange(0, stop=grid_shape[1]), [1, -1, 1, 1]), [grid_shape[0], 1, 1, 1]) #13,13,1,2 grid = K.concatenate([grid_x, grid_y]) grid = K.cast(grid, K.dtype(feats)) # (batch_size,13,13,3,85)最后一个维度中的85包含了4+1+80，分别代表x_offset、y_offset、h和w、置信度、分类结果。 feats = K.reshape(feats, [-1, grid_shape[0], grid_shape[1], num_anchors, num_classes + 5]) # 将预测值调成真实值 # box_xy对应框的中心点 # box_wh对应框的宽和高 #所以a[::-1]相当于 a[-1:-len(a)-1:-1]，也就是从最后一个元素到第一个元素复制一遍，即倒序。 box_xy = (K.sigmoid(feats[..., :2]) + grid) / K.cast(grid_shape[::-1], K.dtype(feats)) box_wh = K.exp(feats[..., 2:4]) * anchors_tensor / K.cast(input_shape[::-1], K.dtype(feats)) box_confidence = K.sigmoid(feats[..., 4:5]) box_class_probs = K.sigmoid(feats[..., 5:]) # 在计算loss的时候返回如下参数 if calc_loss == True: return grid, feats, box_xy, box_wh return box_xy, box_wh, box_confidence, box_class_probs

Yolov3边框解码

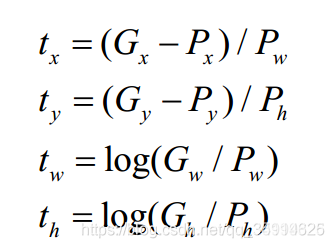

解码的操作是为了在训练时方便与预测值作为对比，用来计算loss。在faster RCNN中解码其公式如下图，Px,Py在是预设的anchor box在feature map上的中心角坐标。 Pw、Ph是预设的anchor box的在feature map上的宽和高。至于Gx、Gy、Gw、Gh自然就是ground truth在这个feature map的4个坐标了。用x,y坐标减去anchor box的x,y坐标得到偏移量好理解，**为何要除以feature map上anchor box的宽和高呢？**我认为可能是为了把绝对尺度变为相对尺度，毕竟作为偏移量，不能太大了对吧。而且不同尺度的anchor box如果都用Gx-Px来衡量显然不对，有的anchor box大有的却很小，都用Gx-Px会导致不同尺度的anchor box权重相同，而大的anchor box肯定更能容忍大点的偏移量，小的anchor box对小偏移都很敏感，故除以宽和高可以权衡不同尺度下的预测坐标偏移量。
在这里插入图片描述
但是在yolov3中与faster-rcnn系列文章用到的公式在前两行是不同的，yolov3里Px和Py就换为了feature map上的grid cell左上角坐标Cx,Cy了，即在yolov3里是Gx,Gy减去grid cell左上角坐标Cx,Cy。x,y坐标并没有针对anchon box求偏移量，所以并不需要除以Pw,Ph。
也就是说是tx = Gx - Cx

 ty = Gy - Cy

这样就可以直接求bbox中心距离真实框左上角的坐标的偏移量。
对于某个ground truth框，究竟是哪个anchor负责匹配它呢？和YOLOv1一样，对于训练图片中的ground truth，若其中心点落在某个cell内，那么该cell内的3个anchor box负责预测它，具体是哪个anchor box预测它，需要在训练中确定，即由那个与ground truth的IOU最大的anchor box预测它，而剩余的2个anchor box不与该ground truth匹配。YOLOv3需要假定每个cell至多含有一个grounth truth，而在实际上基本不会出现多于1个的情况。与ground truth匹配的anchor box计算坐标误差、置信度误差（此时target为1）以及分类误差，而其它的anchor box只计算置信度误差（此时target为0）。有了平移（tx,ty）和尺度缩放（tw,th）才能让anchor box经过微调与grand truth重合。利用边框回归最简单的想法就是通过平移加尺度缩放进行微调嘛。
那么训练时用的groundtruth的4个坐标去做差值和比值得到tx,ty,tw,th，测试时就用预测的bbox就好了，公式修改就简单了，把Gx和Gy改为预测的x,y，Gw、Gh改为预测的w,h即可。
网络可以不断学习tx,ty,tw,th偏移量和尺度缩放，预测时使用这4个offsets求得bx,by,bw,bh即可，那么问题是：tx,ty为何要sigmoid一下啊？
前面讲到了在yolov3中没有让Gx - Cx后除以Pw得到tx，而是直接Gx - Cx得到tx，这样会有问题是导致tx比较大且很可能>1.(因为没有除以Pw归一化尺度。一旦tx,ty算出来大于1就会落入必须其他真实框中，而不能出现在它旁边网格中，引起矛盾，因而必须归一化。
在这里插入图片描述

代码讲解

预测部分

主干特征提取darkNet53

它采用了一个新的网络来提取特征，它融合了YOLOv2、Darknet-19以及其他新型残差网络，由连续的3×3和1×1卷积层组合而成，当然，其中也添加了一些shortcut connection，整体体量也更大。因为一共有53个卷积层，所以叫做称它为Darknet-53。
Darknet-53
1.采用Inverted residual在3x3网络结构前利用1x1卷积降维，在3x3网络结构后，利用1x1卷积升维，相比直接使用3x3网络卷积效果更好，参数更少，先进行压缩，再进行扩张。
2.采用残差网络，后面的特征层的内容会有一部分由其前面的某一层线性贡献。

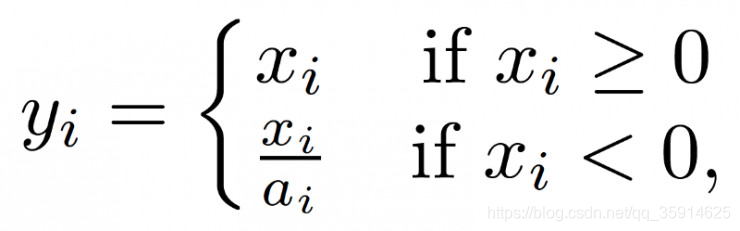

3.采用Leaky ReLUs， ReLU是将所有的负值都设为零，相反，Leaky ReLU是给所有负值赋予一个非零斜率。Leaky ReLU激活函数是在声学模型（2013）中首次提出的。以数学的方式我们可以表示为：
在这里插入图片描述

在这里插入图片描述

from functools import wraps
from keras.layers import Conv2D, Add, ZeroPadding2D, UpSampling2D, Concatenate, MaxPooling2D
from keras.layers.advanced_activations import LeakyReLU
from keras.layers.normalization import BatchNormalization
from keras.regularizers import l2
from utils.utils import compose


#--------------------------------------------------#
#   单次卷积
#--------------------------------------------------#
@wraps(Conv2D)
def DarknetConv2D(*args, **kwargs): darknet_conv_kwargs = {'kernel_regularizer': l2(5e-4)} darknet_conv_kwargs['padding'] = 'valid' if kwargs.get('strides')==(2,2) else 'same' darknet_conv_kwargs.update(kwargs) return Conv2D(*args, **darknet_conv_kwargs)

#---------------------------------------------------#
#   卷积块
#   DarknetConv2D + BatchNormalization + LeakyReLU
#---------------------------------------------------#
def DarknetConv2D_BN_Leaky(*args, **kwargs): no_bias_kwargs = {'use_bias': False} no_bias_kwargs.update(kwargs) return compose( DarknetConv2D(*args, **no_bias_kwargs), BatchNormalization(), LeakyReLU(alpha=0.1))

#---------------------------------------------------#
#   卷积块
#   DarknetConv2D + BatchNormalization + LeakyReLU
#---------------------------------------------------#
def resblock_body(x, num_filters, num_blocks): x = ZeroPadding2D(((1,0),(1,0)))(x) x = DarknetConv2D_BN_Leaky(num_filters, (3,3), strides=(2,2))(x) for i in range(num_blocks): y = DarknetConv2D_BN_Leaky(num_filters//2, (1,1))(x) y = DarknetConv2D_BN_Leaky(num_filters, (3,3))(y) x = Add()([x,y]) return x

#---------------------------------------------------#
#   darknet53 的主体部分
#---------------------------------------------------#
def darknet_body(x): x = DarknetConv2D_BN_Leaky(32, (3,3))(x) x = resblock_body(x, 64, 1) x = resblock_body(x, 128, 2) x = resblock_body(x, 256, 8) feat1 = x x = resblock_body(x, 512, 8) feat2 = x x = resblock_body(x, 1024, 4) feat3 = x return feat1,feat2,feat3

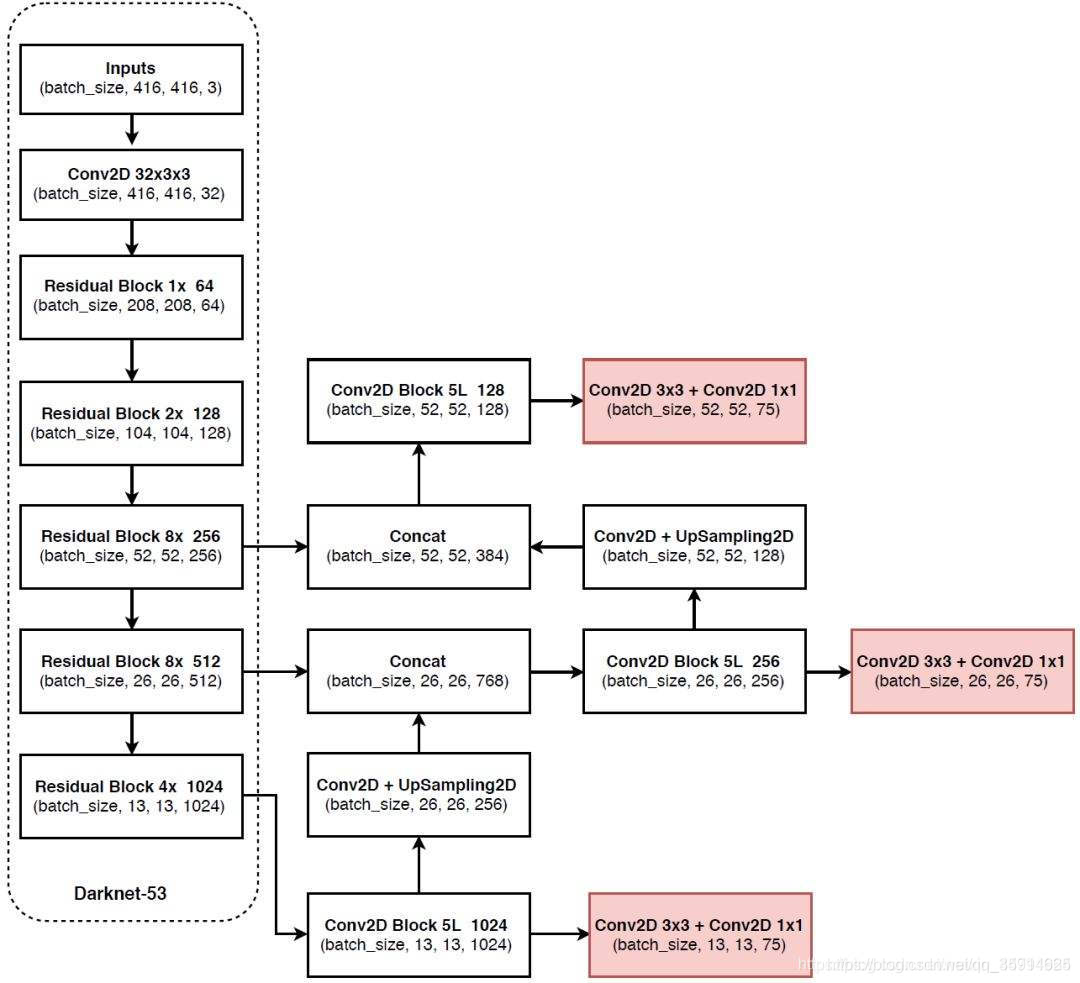

特征金字塔构建，获得预测结果

通过前面的特征提取我们获得五个特征层，分别是feat1、feat2、feat3,7。他们的大小分别是（52x52x256）（26x26x512）（13x13x1024）
三个特征层进行5次卷积处理，处理完后一部分用于输出该特征层对应的预测结果，一部分用于进行反卷积UmSampling2d后与其它特征层进行结合。输出层的shape分别为(13,13,255)，(26,26,255)，(52,52,255），最后一个维度为255是因为该图是基于coco数据集的，85包含了4+1+80，分别代表x_offset、y_offset、h和w、置信度（是否有对象的概率）、分类结果。coco数据集种类为80种，yolo3只有针对每一个特征层存在3个先验框，所以最后维度为3x(4+1+80)。

#--------------------------------------------------#
#   单次卷积
#--------------------------------------------------#
@wraps(Conv2D)
def DarknetConv2D(*args, **kwargs): darknet_conv_kwargs = {'kernel_regularizer': l2(5e-4)} darknet_conv_kwargs['padding'] = 'valid' if kwargs.get('strides')==(2,2) else 'same' darknet_conv_kwargs.update(kwargs) return Conv2D(*args, **darknet_conv_kwargs)

#---------------------------------------------------#
#   卷积块
#   DarknetConv2D + BatchNormalization + LeakyReLU
#---------------------------------------------------#
def DarknetConv2D_BN_Leaky(*args, **kwargs): no_bias_kwargs = {'use_bias': False} no_bias_kwargs.update(kwargs) return compose( DarknetConv2D(*args, **no_bias_kwargs), BatchNormalization(), LeakyReLU(alpha=0.1))

#---------------------------------------------------#
#   特征层->最后的输出
#---------------------------------------------------#
def make_last_layers(x, num_filters, out_filters): # 五次卷积 x = DarknetConv2D_BN_Leaky(num_filters, (1,1))(x) x = DarknetConv2D_BN_Leaky(num_filters*2, (3,3))(x) x = DarknetConv2D_BN_Leaky(num_filters, (1,1))(x) x = DarknetConv2D_BN_Leaky(num_filters*2, (3,3))(x) x = DarknetConv2D_BN_Leaky(num_filters, (1,1))(x) # 将最后的通道数调整为outfilter y = DarknetConv2D_BN_Leaky(num_filters*2, (3,3))(x) y = DarknetConv2D(out_filters, (1,1))(y) return x, y

#---------------------------------------------------#
#   特征层->最后的输出
#---------------------------------------------------#
def yolo_body(inputs, num_anchors, num_classes): # 生成darknet53的主干模型 feat1,feat2,feat3 = darknet_body(inputs) darknet = Model(inputs, feat3) # 第一个特征层 # y1=(batch_size,13,13,3,85) x, y1 = make_last_layers(darknet.output, 512, num_anchors*(num_classes+5)) x = compose( DarknetConv2D_BN_Leaky(256, (1,1)), UpSampling2D(2))(x) x = Concatenate()([x,feat2]) # 第二个特征层 # y2=(batch_size,26,26,3,85) x, y2 = make_last_layers(x, 256, num_anchors*(num_classes+5)) x = compose( DarknetConv2D_BN_Leaky(128, (1,1)), UpSampling2D(2))(x) x = Concatenate()([x,feat1]) # 第三个特征层 # y3=(batch_size,52,52,3,85) x, y3 = make_last_layers(x, 128, num_anchors*(num_classes+5)) return Model(inputs, [y1,y2,y3])

预测结果的解码（可以看预备知识）

预测框的解码部分，我们通过主干网络和特征金字塔获得了
num_priors x 4的卷积用于预测该特征层上每一个网格点上每一个先验框的变化情况。
num_priors x （num_classes+1）的卷积用于预测该特征层上每一个网格点上每一个预测框对应的种类和是否包含物体。
利用预设好的预先设定好的3个anchor框进行调整。
先验框虽然可以代表一定的框的位置信息与框的大小信息，但是其是有限的，无法表示任意情况，因此还需要调整，num_priors x （80+5）的卷积的结果对先验框进行调整。85包含了4+1+80，分别代表x_offset、y_offset、h和w、置信度、分类结果。yolov3将每个网格点加上它对应的x_offset和y_offset，加完后的结果就是预测框的中心，然后再利用先验框和h、w结合计算出预测框的长和宽。这样就能得到整个预测框的位置了。

#---------------------------------------------------#
#   将预测值的每个特征层调成真实值
#---------------------------------------------------#
def yolo_head(feats, anchors, num_classes, input_shape, calc_loss=False): num_anchors = len(anchors) # [1, 1, 1, num_anchors, 2] anchors_tensor = K.reshape(K.constant(anchors), [1, 1, 1, num_anchors, 2]) # 获得x，y的网格 # (13, 13, 1, 2) grid_shape = K.shape(feats)[1:3] # height, width grid_y = K.tile(K.reshape(K.arange(0, stop=grid_shape[0]), [-1, 1, 1, 1]), [1, grid_shape[1], 1, 1]) grid_x = K.tile(K.reshape(K.arange(0, stop=grid_shape[1]), [1, -1, 1, 1]), [grid_shape[0], 1, 1, 1]) grid = K.concatenate([grid_x, grid_y]) grid = K.cast(grid, K.dtype(feats)) # (batch_size,13,13,3,85) feats = K.reshape(feats, [-1, grid_shape[0], grid_shape[1], num_anchors, num_classes + 5]) # 将预测值调成真实值 # box_xy对应框的中心点 # box_wh对应框的宽和高 box_xy = (K.sigmoid(feats[..., :2]) + grid) / K.cast(grid_shape[::-1], K.dtype(feats)) box_wh = K.exp(feats[..., 2:4]) * anchors_tensor / K.cast(input_shape[::-1], K.dtype(feats)) box_confidence = K.sigmoid(feats[..., 4:5]) box_class_probs = K.sigmoid(feats[..., 5:]) # 在计算loss的时候返回如下参数 if calc_loss == True: return grid, feats, box_xy, box_wh return box_xy, box_wh, box_confidence, box_class_probs

#---------------------------------------------------#
#   对box进行调整，使其符合真实图片的样子
#---------------------------------------------------#
def yolo_correct_boxes(box_xy, box_wh, input_shape, image_shape): box_yx = box_xy[..., ::-1] box_hw = box_wh[..., ::-1] input_shape = K.cast(input_shape, K.dtype(box_yx)) image_shape = K.cast(image_shape, K.dtype(box_yx)) new_shape = K.round(image_shape * K.min(input_shape/image_shape)) offset = (input_shape-new_shape)/2./input_shape scale = input_shape/new_shape box_yx = (box_yx - offset) * scale box_hw *= scale box_mins = box_yx - (box_hw / 2.) box_maxes = box_yx + (box_hw / 2.) boxes =  K.concatenate([ box_mins[..., 0:1],  # y_min box_mins[..., 1:2],  # x_min box_maxes[..., 0:1],  # y_max box_maxes[..., 1:2]  # x_max ]) boxes *= K.concatenate([image_shape, image_shape]) return boxes

#---------------------------------------------------#
#   获取每个box和它的得分
#---------------------------------------------------#
def yolo_boxes_and_scores(feats, anchors, num_classes, input_shape, image_shape): # 将预测值调成真实值 # box_xy对应框的中心点 # box_wh对应框的宽和高 # -1,13,13,3,2; -1,13,13,3,2; -1,13,13,3,1; -1,13,13,3,80 box_xy, box_wh, box_confidence, box_class_probs = yolo_head(feats, anchors, num_classes, input_shape) # 将box_xy、和box_wh调节成y_min,y_max,xmin,xmax boxes = yolo_correct_boxes(box_xy, box_wh, input_shape, image_shape)

当然得到最终的获得真实框的调整结果后，取出取出每一类得分大于confidence_threshold的框和得分。利用框的位置和得分进行非极大抑制，得到最终结果。

#---------------------------------------------------#
#   图片预测
#---------------------------------------------------#
def yolo_eval(yolo_outputs, anchors, num_classes, image_shape, max_boxes=20, score_threshold=.6, iou_threshold=.5): # 获得特征层的数量 num_layers = len(yolo_outputs) # 特征层1对应的anchor是678 # 特征层2对应的anchor是345 # 特征层3对应的anchor是012 anchor_mask = [[6,7,8], [3,4,5], [0,1,2]] input_shape = K.shape(yolo_outputs[0])[1:3] * 32 boxes = [] box_scores = [] # 对每个特征层进行处理 for l in range(num_layers): _boxes, _box_scores = yolo_boxes_and_scores(yolo_outputs[l], anchors[anchor_mask[l]], num_classes, input_shape, image_shape) boxes.append(_boxes) box_scores.append(_box_scores) # 将每个特征层的结果进行堆叠 boxes = K.concatenate(boxes, axis=0) box_scores = K.concatenate(box_scores, axis=0) mask = box_scores >= score_threshold max_boxes_tensor = K.constant(max_boxes, dtype='int32') boxes_ = [] scores_ = [] classes_ = [] for c in range(num_classes): # 取出所有box_scores >= score_threshold的框，和成绩 class_boxes = tf.boolean_mask(boxes, mask[:, c]) class_box_scores = tf.boolean_mask(box_scores[:, c], mask[:, c]) # 非极大抑制，去掉box重合程度高的那一些 nms_index = tf.image.non_max_suppression( class_boxes, class_box_scores, max_boxes_tensor, iou_threshold=iou_threshold) # 获取非极大抑制后的结果 # 下列三个分别是 # 框的位置，得分与种类 class_boxes = K.gather(class_boxes, nms_index) class_box_scores = K.gather(class_box_scores, nms_index) classes = K.ones_like(class_box_scores, 'int32') * c boxes_.append(class_boxes) scores_.append(class_box_scores) classes_.append(classes) boxes_ = K.concatenate(boxes_, axis=0) scores_ = K.concatenate(scores_, axis=0) classes_ = K.concatenate(classes_, axis=0) return boxes_, scores_, classes_

训练部分

真实框的编码

实际上用于训练的的数据是经过input_shape归一化后的，所以要对标注的数据进行归一化。标注的是左上角和右下角的坐标，所在归一化前需要把标注变成标注框的中心和长宽的形式。同时，对于一个标注边框而言，作者说：“our system only assigns one bounding box prior for each ground truth object.”也就是说，对于一个标注，只能有一个最佳的anchor与之匹配（其实还没捋顺）这个最佳通过IoU来判断。
首先判断类别正常。然后按照feature map的grid的大小将anchor划分。第一层对应较大的anchor，因为该feature map 对应的感受野大。

 assert (true_boxes[..., 4]<num_classes).all(), 'class id must be less than num_classes' # 一共有三个特征层数 num_layers = len(anchors)//3 # 先验框 # 678为116,90,  156,198,  373,326 # 345为30,61,  62,45,  59,119 # 012为10,13,  16,30,  33,23,   anchor_mask = [[6,7,8], [3,4,5], [0,1,2]] if num_layers==3 else [[3,4,5], [1,2,3]]

先将标注边框的两点坐标的形式，转化为训练的中心加边长的形式。并进行归一化。这里应该是boxes_wh 的高宽与input_shape的高宽顺序不一样。

 true_boxes = np.array(true_boxes, dtype='float32') input_shape = np.array(input_shape, dtype='int32') # 416,416 # 读出xy轴，读出长宽 # 中心点(m,n,2) boxes_xy = (true_boxes[..., 0:2] + true_boxes[..., 2:4]) // 2 boxes_wh = true_boxes[..., 2:4] - true_boxes[..., 0:2] # 计算比例 true_boxes[..., 0:2] = boxes_xy/input_shape[:] true_boxes[..., 2:4] = boxes_wh/input_shape[:]

y_ture的初始化。可知y_ture有三个子项，分别对应着13x13，26x26，52x52的三个输出。也就是三个检测器的输入。每个子项的形式，去第一个，（13，13，3，5+num_classes)，3代表每一个13x13的feature map的一个元素（？不止有一个数，是一个矩阵）对应着3个anchor。5代表这位置大小和置信度（1）。num_classes是一个one_hot编码。

  # m张图 m = true_boxes.shape[0] # 得到网格的shape为13,13;26,26;52,52 # for l in range(num_layers): # # # print({0: 32, 1: 16, 2: 8}[l]) #字典 grid_shapes = [input_shape//{0:32, 1:16, 2:8}[l] for l in range(num_layers)] # y_true的格式为(m,13,13,3,85)(m,26,26,3,85)(m,52,52,3,85) y_true = [np.zeros((m,grid_shapes[l][0],grid_shapes[l][1],len(anchor_mask[l]),5+num_classes), dtype='float32') for l in range(num_layers)]

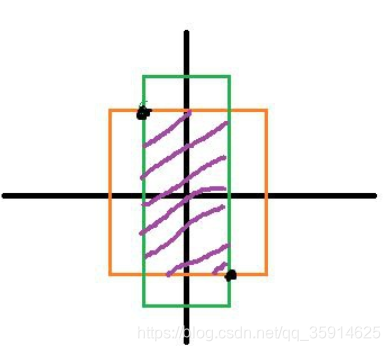

第一增加维度是为更好的计算。而anchor/2和取反则是为了计算IoU。可以看作把anchor的中心移到坐标原点，boxes也进行相似的处理。valid_mask主要是有一张图片不一定有20个物体，要把有效边框找出来。（true_boxes: array, shape=(m, T, 5)）

  # [1,9,2] anchors = np.expand_dims(anchors, 0) #而anchor/2和取反则是为了计算IoU。可以看作把anchor的中心移到坐标原点 anchor_maxes = anchors / 2. anchor_mins = -anchor_maxes # 长宽要大于0才有效 valid_mask = boxes_wh[..., 0]>0

在这里插入图片描述
遍历整个batch，依次对每一张的图片进行处理（ for b in range(m)）。

 for b in range(m): # 对每一张图进行处理 wh = boxes_wh[b, valid_mask[b]] if len(wh)==0: continue # [n,1,2] wh = np.expand_dims(wh, -2) box_maxes = wh / 2. box_mins = -box_maxes # 计算真实框和哪个先验框最契合、对于有效的边框，采用与anchor相似的处理方法。 #4,1,2 #1,9,2 intersect_mins = np.maximum(box_mins, anchor_mins) intersect_maxes = np.minimum(box_maxes, anchor_maxes) intersect_wh = np.maximum(intersect_maxes - intersect_mins, 0.) intersect_area = intersect_wh[..., 0] * intersect_wh[..., 1] box_area = wh[..., 0] * wh[..., 1] anchor_area = anchors[..., 0] * anchors[..., 1] iou = intersect_area / (box_area + anchor_area - intersect_area) # 维度是(n) 感谢 消尽不死鸟 的提醒 best_anchor = np.argmax(iou, axis=-1) for t, n in enumerate(best_anchor): for l in range(num_layers): if n in anchor_mask[l]: # floor用于向下取整 i = np.floor(true_boxes[b, t, 0] * grid_shapes[l][1]).astype('int32')  # 中心点x在grid中对应的位置 j = np.floor(true_boxes[b, t, 1] * grid_shapes[l][0]).astype('int32') k = anchor_mask[l].index(n)  # 返回真实框对应最契合的先验框 c = true_boxes[b, t, 4].astype('int32')  # 该框所对应的类别（class） # 将真实框的信息放进y_true与之对应的特征层的相对应中心点中 y_true[l][b, j, i, k, 0:4] = true_boxes[b, t, 0:4] y_true[l][b, j, i, k, 4] = 1  # 置信度，表示有需要检测的物体 y_true[l][b, j, i, k, 5 + c] = 1  # 类别，类似于one_hot编码

对于有效的边框，采用与anchor相似的处理方法。

   # 对每一张图进行处理 wh = boxes_wh[b, valid_mask[b]] if len(wh)==0: continue # [n,1,2] wh = np.expand_dims(wh, -2) box_maxes = wh / 2. box_mins = -box_maxes

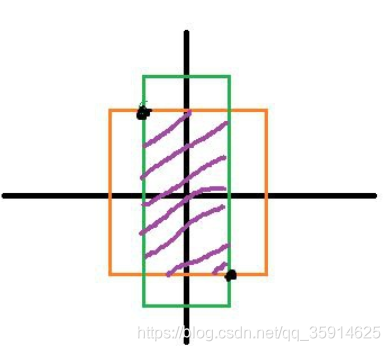

计算重合度最好的iou

 # 计算真实框和哪个先验框最契合、对于有效的边框，采用与anchor相似的处理方法。 #4,1,2 #1,9,2 intersect_mins = np.maximum(box_mins, anchor_mins) intersect_maxes = np.minimum(box_maxes, anchor_maxes) intersect_wh = np.maximum(intersect_maxes - intersect_mins, 0.) intersect_area = intersect_wh[..., 0] * intersect_wh[..., 1] box_area = wh[..., 0] * wh[..., 1] anchor_area = anchors[..., 0] * anchors[..., 1] iou = intersect_area / (box_area + anchor_area - intersect_area) # 维度是(n) 感谢 消尽不死鸟 的提醒 best_anchor = np.argmax(iou, axis=-1)

在这里插入图片描述
寻找最合适的anchor，也就是一个ground truth box只与一个最佳的anchor box对应。

 for t, n in enumerate(best_anchor): for l in range(num_layers): if n in anchor_mask[l]: # floor用于向下取整 i = np.floor(true_boxes[b, t, 0] * grid_shapes[l][1]).astype('int32')  # 中心点x在grid中对应的位置 j = np.floor(true_boxes[b, t, 1] * grid_shapes[l][0]).astype('int32') k = anchor_mask[l].index(n)  # 返回真实框对应最契合的先验框 c = true_boxes[b, t, 4].astype('int32')  # 该框所对应的类别（class） # 将真实框的信息放进y_true与之对应的特征层的相对应中心点中 y_true[l][b, j, i, k, 0:4] = true_boxes[b, t, 0:4] y_true[l][b, j, i, k, 4] = 1  # 置信度，表示有需要检测的物体 y_true[l][b, j, i, k, 5 + c] = 1  # 类别，类似于one_hot编码

loss值计算

正负样本是按照以下规则决定的：
如果一个预测框与所有的Ground Truth的最大IoU<ignore_thresh时，那这个预测框就是负样本。
如果Ground Truth的中心点落在一个区域中，该区域就负责检测该物体。将与该物体有最大IoU的预测框作为正样本（注意这里没有用到ignore thresh,即使该最大IoU<ignore thresh也不会影响该预测框为正样本）
loss函数分四部分：
（1）计算xy（物体中心坐标）的损失
object_mask就是置信度
box_loss_scale可以理解为2-wxh
raw_true_xy就是真实的xy坐标点了
raw_pred[…, :2]是xy预测坐标点
所以第一个式子想对还挺直观，简化为: 在这里插入图片描述
bool是置信度
其中bce是xy值的二值交叉熵损失，这个值越小整个损失值越小
boolx(2-areaPred)的值越小，则需要在确保置信度(bool)的情况下，areaPred需要越大。因此，这部分损失主要优化xy的预测值(bce)和置信度(bool)以及wh回归值(areaPred)
（2）计算wh（anchor长宽回归值）的损失
跟（1）式的差距就在最后一项，所以我们直接简化之：whloss=boolx(2-areaPred) x(whtrue-whpred)^2，在确保置信度(bool)的情况下，areaPred需要越大，wh需要尽可能靠近真实值wh，这部分主要优化置信度(bool)wh回归值(areaPred、whTrue）
（3）计算置信度损失（前背景）损失
简化为：
在这里插入图片描述
其中bool为置信度，bce为预测值和实际置信度的二值交叉熵，ignore表示iou低于一定阈值的但确实存在的物体，相当于frcnn中的中性点位，既不是前景也不是背景，是忽略的，暂时不计的。
在确保置信度(bool)的情况下，预测值需要尽可能靠近真实值，同时没有物体的部分需要尽可能靠近背景真实值，同时乘以相应的需要忽略点位
这部分主要优化置信度，同时缩减了检测的目标量级。
（4）计算类别损失
这个不用多说了，直接就是置信度乘上个多分类的交叉熵，这部分优化置信度损失和类别损失。
（5）最后，总损失为所有损失之和相加

#---------------------------------------------------#
#   loss值计算
#---------------------------------------------------#
def yolo_loss(args, anchors, num_classes, ignore_thresh=.5, print_loss=False): # 一共有三层 num_layers = len(anchors)//3 # 将预测结果和实际ground truth分开，args是[*model_body.output, *y_true] # y_true是一个列表，包含三个特征层，shape分别为(m,13,13,3,85),(m,26,26,3,85),(m,52,52,3,85)。 # yolo_outputs是一个列表，包含三个特征层，shape分别为(m,13,13,3,85),(m,26,26,3,85),(m,52,52,3,85)。 y_true = args[num_layers:] yolo_outputs = args[:num_layers] # 先验框 # 678为116,90,  156,198,  373,326 # 345为30,61,  62,45,  59,119 # 012为10,13,  16,30,  33,23,   anchor_mask = [[6,7,8], [3,4,5], [0,1,2]] if num_layers==3 else [[3,4,5], [1,2,3]] # 得到input_shpae为416,416  input_shape = K.cast(K.shape(yolo_outputs[0])[1:3] * 32, K.dtype(y_true[0])) # 得到网格的shape为13,13;26,26;52,52 grid_shapes = [K.cast(K.shape(yolo_outputs[l])[1:3], K.dtype(y_true[0])) for l in range(num_layers)] loss = 0 # 取出每一张图片 # m的值就是batch_size m = K.shape(yolo_outputs[0])[0] mf = K.cast(m, K.dtype(yolo_outputs[0])) # y_true是一个列表，包含三个特征层，shape分别为(m,13,13,3,85),(m,26,26,3,85),(m,52,52,3,85)。 # yolo_outputs是一个列表，包含三个特征层，shape分别为(m,13,13,3,85),(m,26,26,3,85),(m,52,52,3,85)。 for l in range(num_layers): # 以第一个特征层(m,13,13,3,85)为例子 # 取出该特征层中存在目标的点的位置。(m,13,13,3,1) object_mask = y_true[l][..., 4:5] # 取出其对应的种类(m,13,13,3,80) true_class_probs = y_true[l][..., 5:] # 将yolo_outputs的特征层输出进行处理 # grid为网格结构(13,13,1,2)，raw_pred为尚未处理的预测结果(m,13,13,3,85) # 还有解码后的xy，wh，(m,13,13,3,2) grid, raw_pred, pred_xy, pred_wh = yolo_head(yolo_outputs[l], anchors[anchor_mask[l]], num_classes, input_shape, calc_loss=True) # 这个是解码后的预测的box的位置 # (m,13,13,3,4) pred_box = K.concatenate([pred_xy, pred_wh]) # 找到负样本群组，第一步是创建一个数组，[] ignore_mask = tf.TensorArray(K.dtype(y_true[0]), size=1, dynamic_size=True) object_mask_bool = K.cast(object_mask, 'bool') # 对每一张图片计算ignore_mask def loop_body(b, ignore_mask): # 取出第b副图内，真实存在的所有的box的参数 # n,4 true_box = tf.boolean_mask(y_true[l][b,...,0:4], object_mask_bool[b,...,0]) # 计算预测结果与真实情况的iou # pred_box为13,13,3,4 # 计算的结果是每个pred_box和其它所有真实框的iou # 13,13,3,n iou = box_iou(pred_box[b], true_box) # 13,13,3,1 best_iou = K.max(iou, axis=-1) # 判断预测框的iou小于ignore_thresh则认为该预测框没有与之对应的真实框 # 则被认为是这幅图的负样本 ignore_mask = ignore_mask.write(b, K.cast(best_iou<ignore_thresh, K.dtype(true_box))) return b+1, ignore_mask # 遍历所有的图片 _, ignore_mask = K.control_flow_ops.while_loop(lambda b,*args: b<m, loop_body, [0, ignore_mask]) # 将每幅图的内容压缩，进行处理 ignore_mask = ignore_mask.stack() #(m,13,13,3,1,1) ignore_mask = K.expand_dims(ignore_mask, -1) # 将真实框进行编码，使其格式与预测的相同，后面用于计算loss raw_true_xy = y_true[l][..., :2]*grid_shapes[l][:] - grid raw_true_wh = K.log(y_true[l][..., 2:4] / anchors[anchor_mask[l]] * input_shape[::-1]) # object_mask如果真实存在目标则保存其wh值 # switch接口，就是一个if/else条件判断语句 raw_true_wh = K.switch(object_mask, raw_true_wh, K.zeros_like(raw_true_wh)) box_loss_scale = 2 - y_true[l][...,2:3]*y_true[l][...,3:4] xy_loss = object_mask * box_loss_scale * K.binary_crossentropy(raw_true_xy, raw_pred[...,0:2], from_logits=True) wh_loss = object_mask * box_loss_scale * 0.5 * K.square(raw_true_wh-raw_pred[...,2:4]) # 如果该位置本来有框，那么计算1与置信度的交叉熵 # 如果该位置本来没有框，而且满足best_iou<ignore_thresh，则被认定为负样本 # best_iou<ignore_thresh用于限制负样本数量 confidence_loss = object_mask * K.binary_crossentropy(object_mask, raw_pred[...,4:5], from_logits=True)+ \ (1-object_mask) * K.binary_crossentropy(object_mask, raw_pred[...,4:5], from_logits=True) * ignore_mask class_loss = object_mask * K.binary_crossentropy(true_class_probs, raw_pred[...,5:], from_logits=True) xy_loss = K.sum(xy_loss) / mf wh_loss = K.sum(wh_loss) / mf confidence_loss = K.sum(confidence_loss) / mf class_loss = K.sum(class_loss) / mf loss += xy_loss + wh_loss + confidence_loss + class_loss if print_loss: loss = tf.Print(loss, [loss, xy_loss, wh_loss, confidence_loss, class_loss, K.sum(ignore_mask)], message='loss: ') return loss
