基于蓝桥杯物联网的开发技术省赛教程

一、入门篇

1、 蓝桥杯物联网开发 入门篇① 认识LoRa终端
2、 蓝桥杯物联网开发 入门篇② 开发环境搭建
3、 蓝桥杯物联网开发 入门篇③ 利用CubeMX配置一个MDK工程
4、 蓝桥杯物联网开发 入门篇④ 烧录程序

前言

  本教程旨在对于不了解HAL库以及STM32CubeMX的同学以及小白可以通过短时间的学习来掌握基本的开发流程

1、简介

模块简介
  第十一届蓝桥杯（电子类）物联网设计与开发科目省赛训练套装由蓝桥杯大赛技术 支持单位北京国信长天科技有限公司设计和生产，是国信长天物联网竞赛实训装置的组 成部分，该训练套装可用于参加第十一届蓝桥杯物联网设计与开发科目的竞赛，也可以 用于教学实践环节或用作产品设计参考。
  省赛训练套装产品核心微控制器为 ST 公司的 STM32L071KBU，LoRa 收发器解决方案为 Semtech 公司 SX1278 芯片。硬件的设计意在帮助用户学习和评估 STM32L0 系列微控制器的性能、各类外设和 LoRa 无线通信解决方案，硬件配置了简单的外设资源 用于功能验证，设计了一个通用扩展接口，方便扩展各类传感器和执行器。设计板载CMSIS DAP Link 调试器和USB 虚拟串口，支持程序在线下载、仿真调试功能。

2、套装资源

第十一届蓝桥杯（电子类）物联网设计与开发科目省赛训练套装由 2 个 LoRa 终端 和 3 个传感器模块（温度传感器、矩阵键盘、模拟电压输出）组成。各传感器模块可以 直接安装在 LoRa 终端的通用接口上，用于学习和训练。

• 设计基于 ARM Cortex M0+微控制器 STM32L071KBU，具有 128Kbytes Flash 存储器、6Kbyte EEPROM存储器和 20Kbyte RAM存储器，QFPN32 封装
• 5V 电源供电，支持通过供电探针或 CMSIS DAP Link USB接口供电
• 0.91 寸OLED 显示器
• User & Reset 按键
• 继电器：2 路
• 通用接口：1 个
• 大电流驱动接口：2 个
• User LED:1 个
• LoRa 单元：1 个
• 板载USB 转串口功能，与微控制器USART2 连接
• 集成开发环境支持：Keil、IAR 和各类基于GCC 的集成开发环境
• 传感器模块
  • 温度传感器模块：I2C 接口，传感器型号：STS30‑DIS‑B
  • 模拟电压输出模块：两路由电位器构成的连续可调电压输出，2 个 LED 指 示灯
  • 矩阵键盘模块：2 x 3 矩阵按键

3、开发环境

  本次教程开发环境基于Win10 竞赛场地不出意外应该是Win7 或者 Win10（根据学校）

• Keil MDK‑ARM（533）
• STM32 Cube MX
• Windows 7、8 系统下需要安装USB转串口驱动，Windows 10 系统不需要安 装此驱动。

4、硬件布局

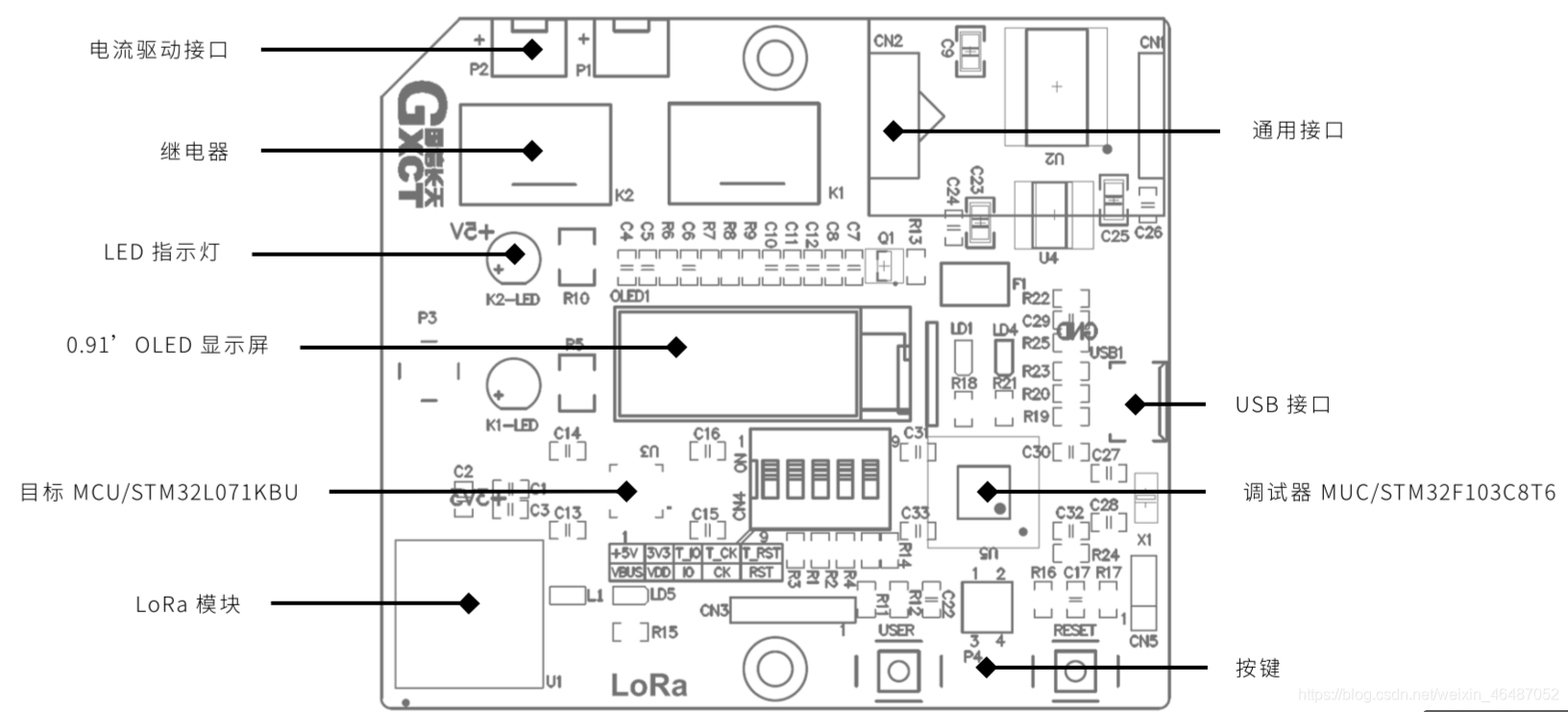

布局图

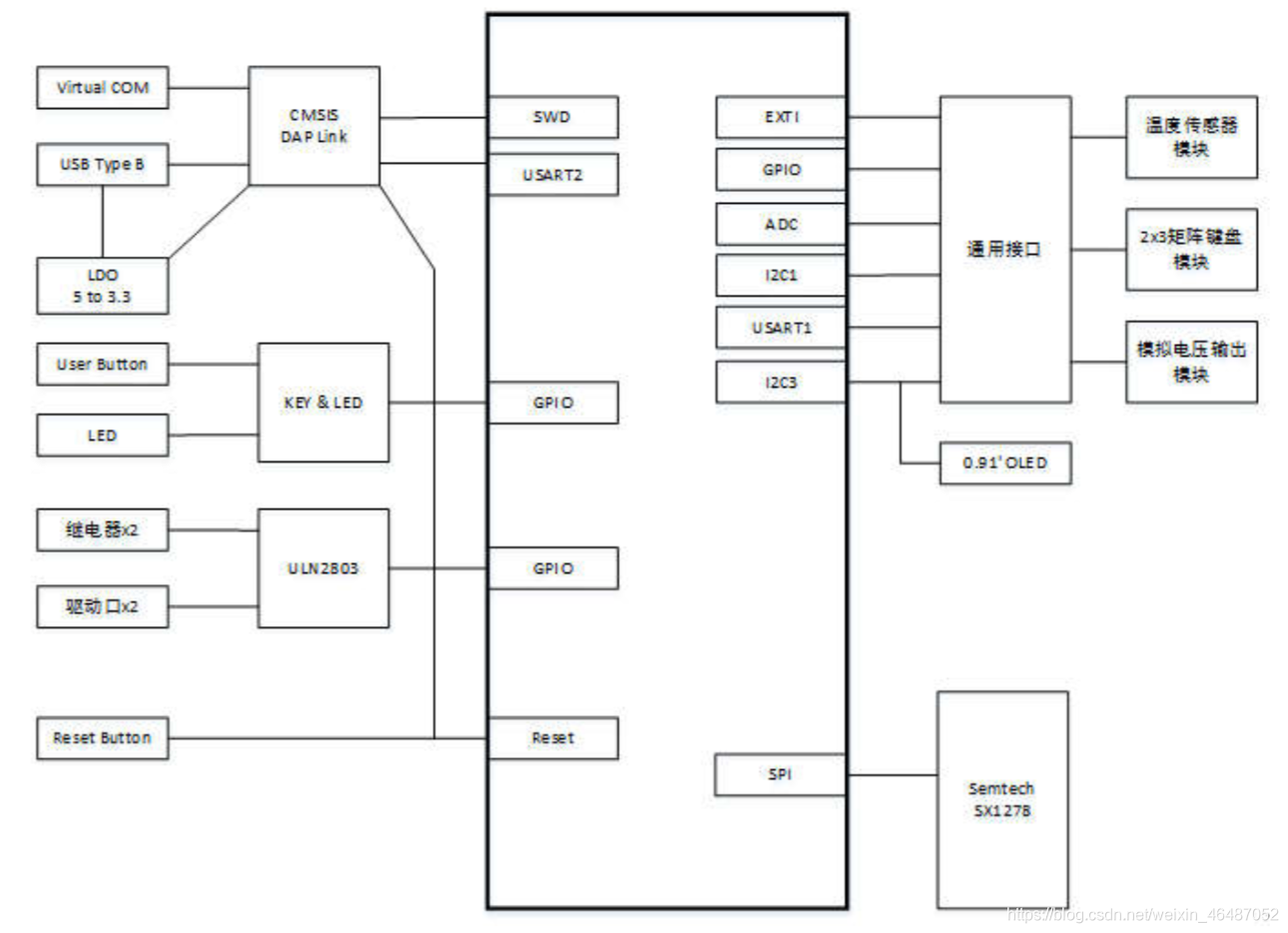

硬件框图
