CSS布局（一）- Grid布局

先上图

Grid布局

简介

Grid 布局是将容器划分成"行"和"列"，产生单元格，然后指定"项目所在"的单元格，可以看作是二维布局，也是唯一的二维布局方案，利用grid布局可以很轻松的实现很多的网页布局

正文

gird布局很强大，采用网格布局的区域，称为"容器"（container）。容器内部子元素，称为"项目"（item），即container -> item

注意：Grid 布局只对项目生效，项目只能是容器的一级子元素，不包含项目的子元素

下面从容器属性和项目属性==两大块来记录grid布局中的相关属性

全文代码基于

.container {
    /**/
}
.item {

    font-size: 50px;
    color: white;
}
.item-1 {
    background-color: #55efc4;
}
.item-2 {
    background-color: #81ecec;
}
.item-3 {
    background-color: #74b9ff;
}
.item-4 {
    background-color: #a29bfe;
}
.item-5 {
    background-color: #00b894;
}
.item-6 {
    background-color: #0984e3;
}
.item-7 {
    background-color: #6c5ce7;
}
.item-8 {
    background-color: #fab1a0;
}
.item-9 {
    background-color: #fdcb6e;
}
.item-10 {
    background-color: #fd79a8;
}

<div class="container">
        <div class="item item-1">1</div>
        <div class="item item-2">2</div>
        <div class="item item-3">3</div>
        <div class="item item-4">4</div>
        <div class="item item-5">5</div>
        <div class="item item-6">6</div>
        <div class="item item-7">7</div>
        <div class="item item-8">8</div>
        <div class="item item-9">9</div>
        <div class="item item-10">10</div>
</div>

下面开始我们的正文

容器属性

1. display属性

display：grid为一个容器采用网格布局模式

  • 将元素定义为网格容器，并为其内容建立新的网格格式化上下文，属性值有2个：
    • grid ：生成一个块级网格
    • inline-grid：生成一个行级网格
.container {
     display: grid;
    /* display: inline-grid; 行级网格*/
}

在大多数场景下我们往往采用grid块级网格，会像块级元素一样占满一行。

对于inline-grid行级网格，它就能让容器与其他元素共占一行，容器和行内块元素基本一致

注意：为网格布局以后，容器子元素（项目）的float、display: inline-block、display: table-cell等设置都将失效。

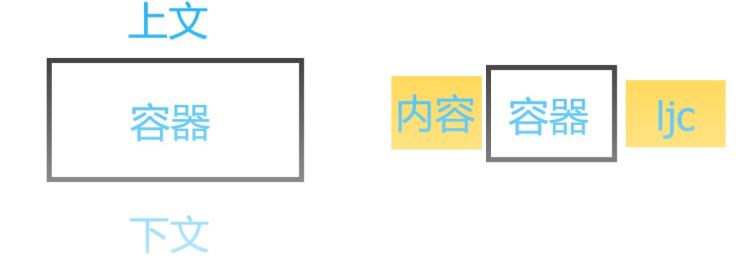

image-20210509005827102

左侧是grid，右侧是inline-grid

2. 网格轨道

至关重要

grid-template-columns属性：定义每一列的列宽

grid-template-rows属性：定义每一行的行高

.container {
    display: grid;
    grid-template-columns: 200px 200px 200px;
    grid-template-rows: 200px 200px 200px;
}

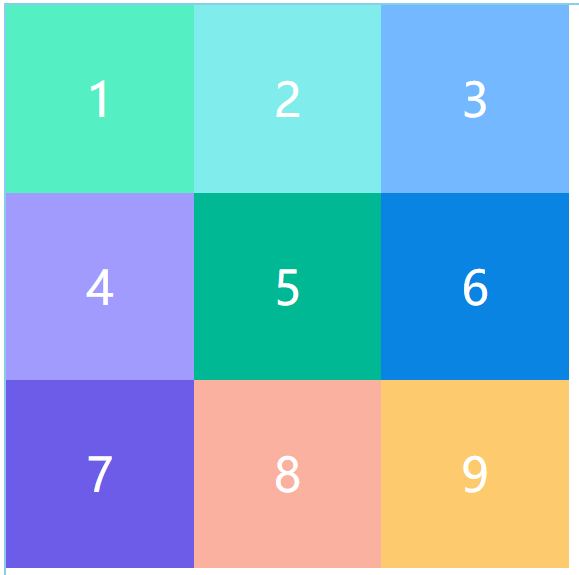

在上面的代码中划分了一个三行三列，列宽和行高都是200px的网格

image-20210509012038548

在这个属性下有很多的小属性来帮助我们优化

  1. repeat()

当我们需要写很多行很多列的时候，一个个敲相同的值会非常麻烦，这时候就可以使用repeat()函数，简化重复值

  • repeat()接受两个参数，第一个参数是重复的次数，第二个参数是所要重复的值
.container {
    display: grid;
	grid-template-columns: repeat(3,200px);
    grid-template-rows: repeat(3,200px);
}

不止于此，repeat还可以重复某种模式，就像

grid-template-columns: repeat(3,200px 100px);

这句代码定义了6列，分别是200，100，200，100，200，100

还是很容易理解的，简单说就是重复后面的值几遍

  1. auto-fill关键字

表示自动填充，让一行（或者一列）中尽可能的容纳更多的单元格

当我们只需要确定列宽或者行高，而不用理有多少列时，就可以使用它了

.container {
    display: grid;
	grid-template-columns: repeat(auto-fill,200px);
    grid-template-rows: repeat(3,200px);
}

grid1

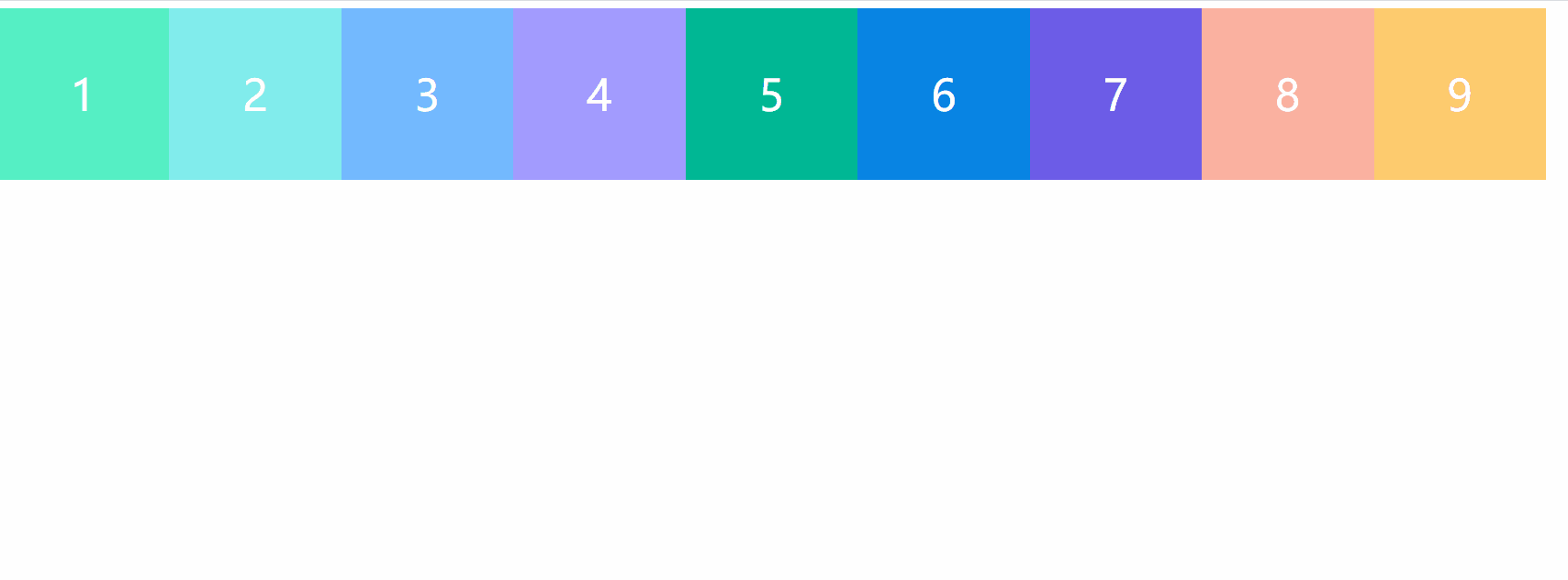

每一列200px，列数设置为了auto-fill会自动填充，此时缩小浏览器的宽度，项目会因填充不下而另起一行

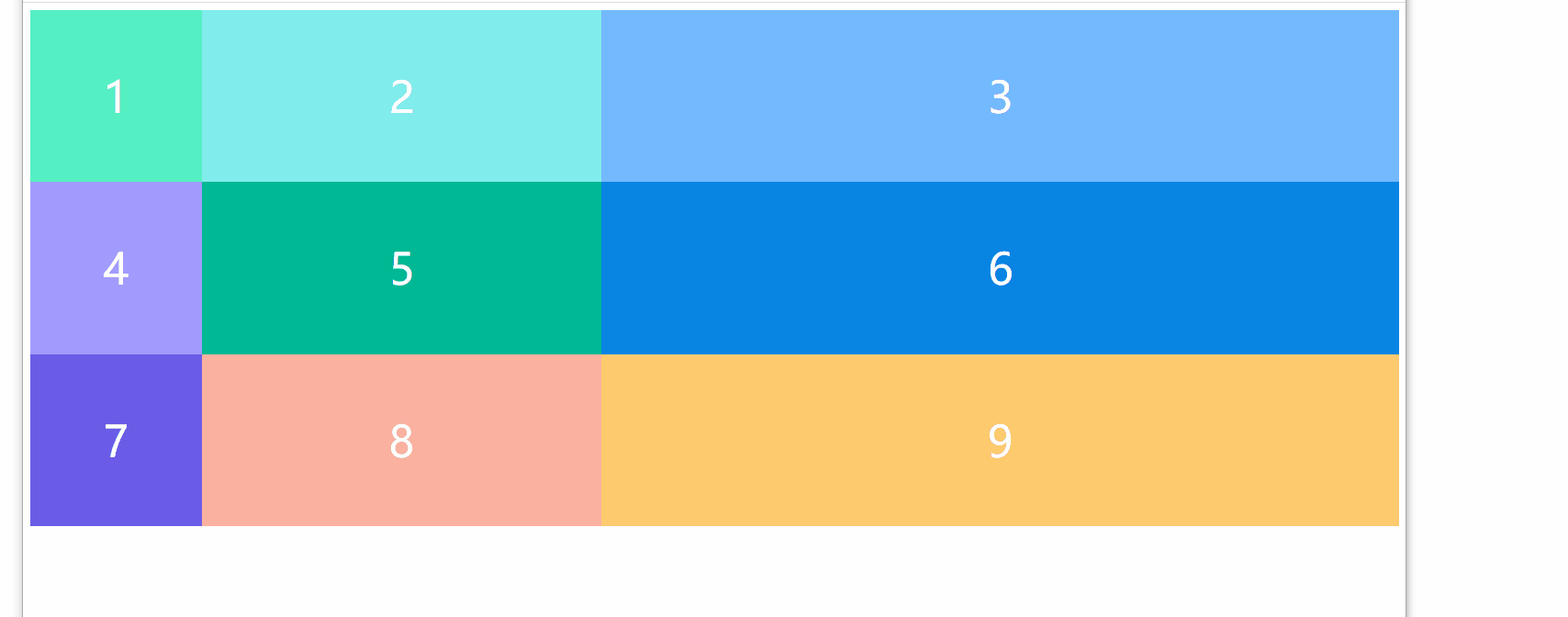

  1. fr关键字

fr 单位代表网格容器中可用空间的一等份。使用方法如下

grid-template-columns: 200px 1fr 2fr ;
grid-template-rows: repeat(3,200px)

表示第一个列宽设置为 200px，后面剩余的宽度分为两部分，第二给项目占1/3，第三个项目占2/3

grid-fr

从图中可以看出第三列始终占据着剩余位置中的2份，列宽始终是第二列的二倍

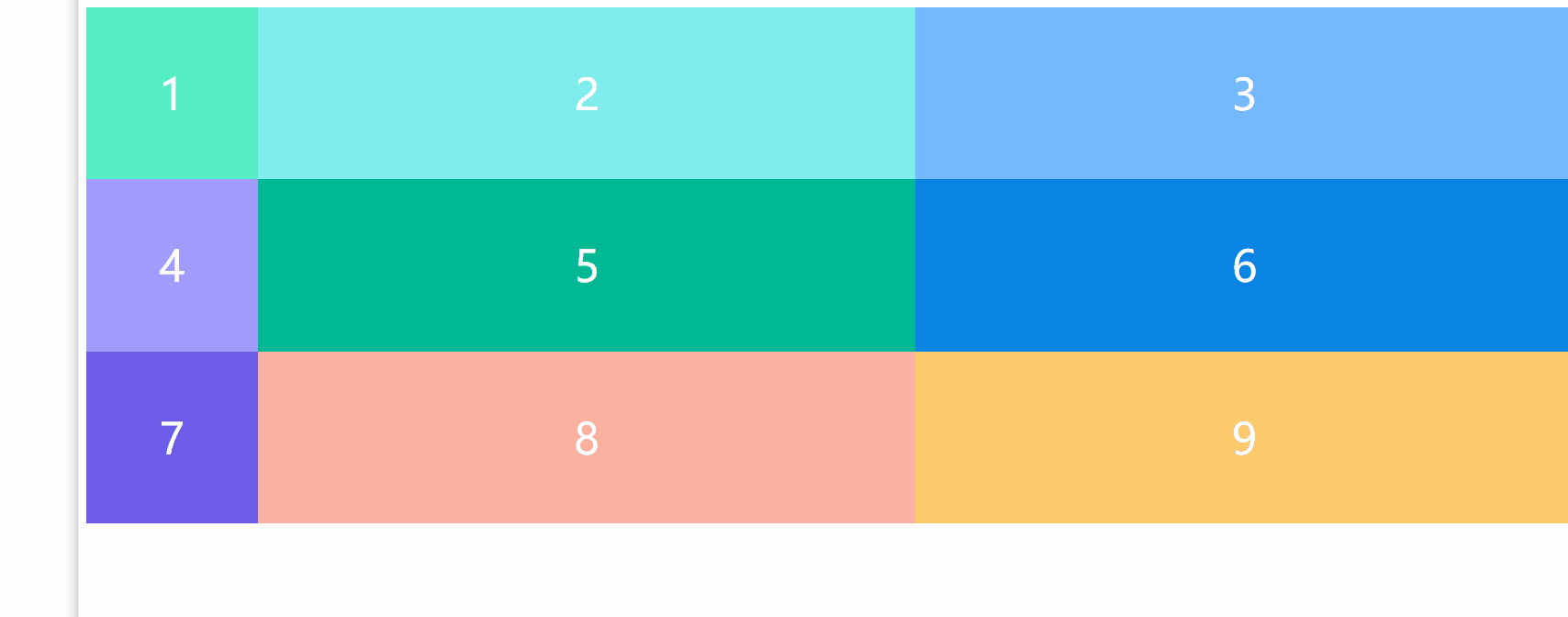

  1. minmax()

minmax() 函数产生一个长度范围，表示长度就在这个范围之中都可以应用到网格项目中。它接受两个参数，分别为最小值和最大值

  • 也就是说最大不会超过最大值，最小不能小过最小值
grid-template-columns: 200px 1fr minmax(400px,1fr);
grid-template-rows: repeat(3,200px)

上面的代码minmax(400px,1fr)表示列宽不小于400px，不大于1fr

grid-minmax

  1. auto关键字

设置auto后，将由浏览器自行决定长度，尽可能的会占满剩余空间，除非有其他设置，例如有min-width之类的，利用这个关键字，我们可以轻易实现三列或者两列布局。

grid-template-columns: 200px auto 200px;
grid-template-rows: repeat(3,200px)

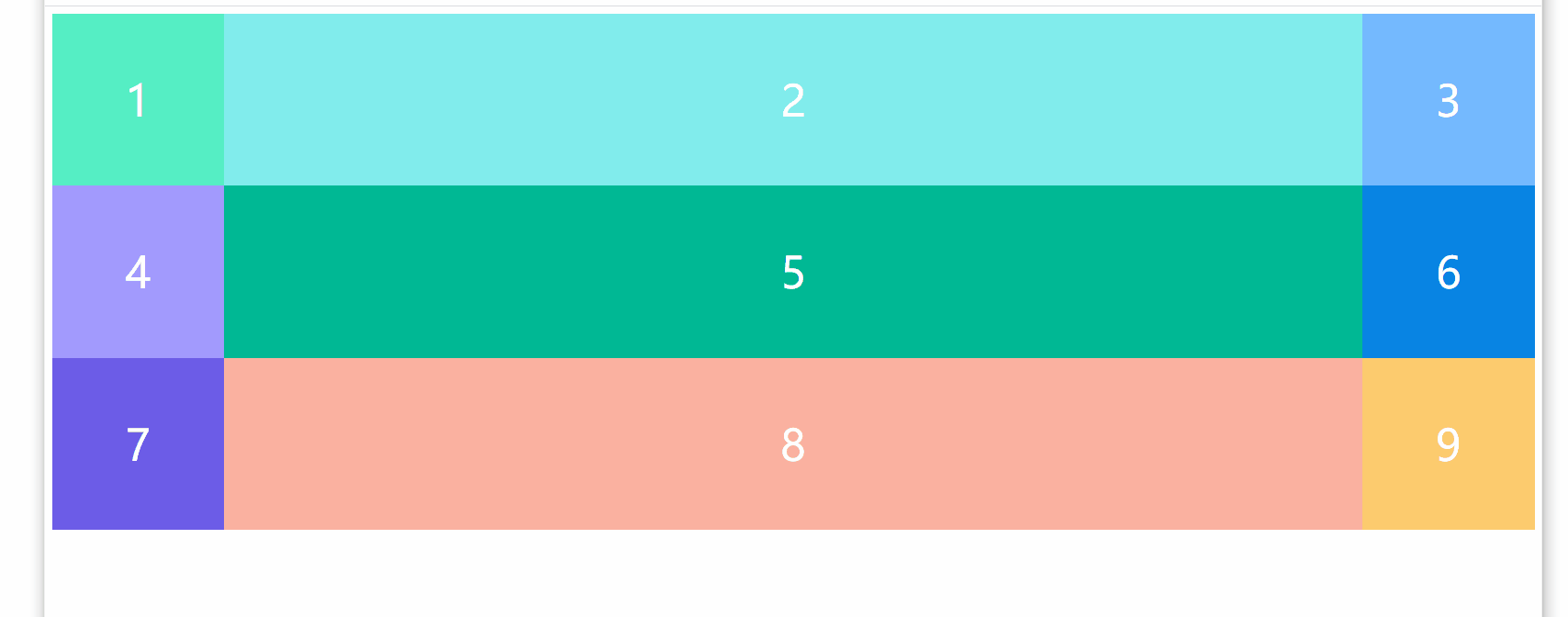

grid-auto

对中间那列设置了auto，实现了中间自适应的三栏布局

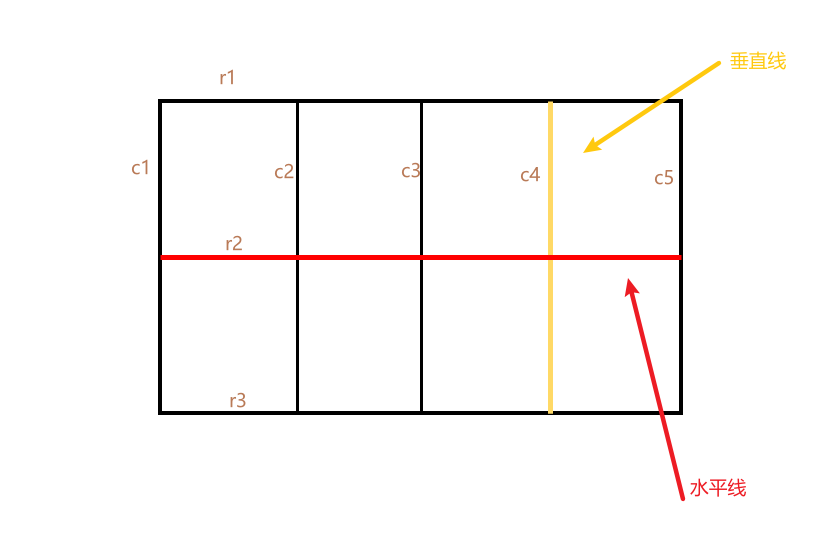

  1. 网格线

grid布局叫做网格布局，那自然少不了网格线的存在，使用方括号，指定每一根网格线的名字，方便以后的做定位时使用

grid-template-columns: [c1] 200px [c2] auto [c3] 200px [c4];
grid-template-rows:  [r1] 200px [r2] auto [r3] 200px [r4];

就像这样定义了一个3*3的网格区域，就需要有4条水平线，4条垂直线

grid-line

3. 网格间距

row-gap属性设置行与行的间隔（行间距），column-gap属性设置列与列的间隔（列间距）。

注意：在很多的博客中采用的都是带有grid前缀的方式，目前这种定义网格间距的方式已经被废弃了，所以还是尽量采用这种写法

.container {
	grid-template-columns: repeat(3,200px);
	grid-template-rows: repeat(3,200px);
	row-gap: 10px;
	column-gap: 10px;
}

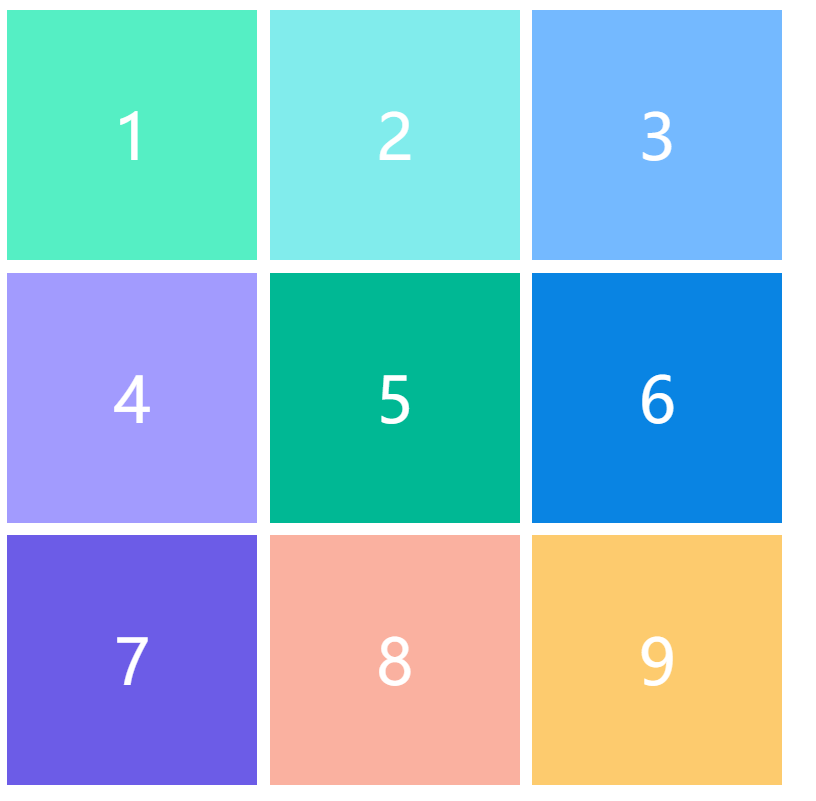

在这段代码中定义了行间距为10px，列间距为10px，也可以采用合并属性gap来写gap: 10px 10px的意思和上面相同，第一个参数是行间距，第二个是列间距

grid-gap

4. grid-template-areas 属性

用于定义区域，一个区域由一个或者多个单元格组成

grid-template-columns: repeat(3, 200px);
grid-template-rows: repeat(3, 200px);
grid-template-areas: 'a b c'
					 'd e f'
					 'g h i';

上面的代码划分出了9个单元格，然后将其命名为a~i的9个区域，分别对应9个单元格

我们也可以将多个单元格合并成一个区域

grid-template-columns: repeat(3, 200px);
grid-template-rows: repeat(3, 200px);
grid-template-areas: 'a a a'
					 'b b c'
					 'e e c';

上面的代码中将9个单元格划分成了a,b,c,d4个区域

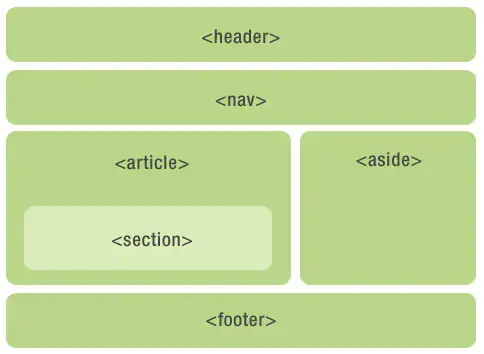

在我们常见的布局中

语义化

grid-template-areas: 'header header header'
					 'article article aside'
					 'footer footer footer';

像上面的代码中，就划分出了4个部分，这里省略了nav，为了和全为配一配，问题不大 :happy: 在后面会学习怎么操作这些区域，现在先了解划分区域

注意：如果某些区域不需要利用，则用"点"（.）表示。

就像这样

grid-template-areas: 'a . c'
                     'd . f'
                     'g . i';

用.占取的位置，不会被划分于任何区域，也就是在上面的代码中，只划分了6个区域

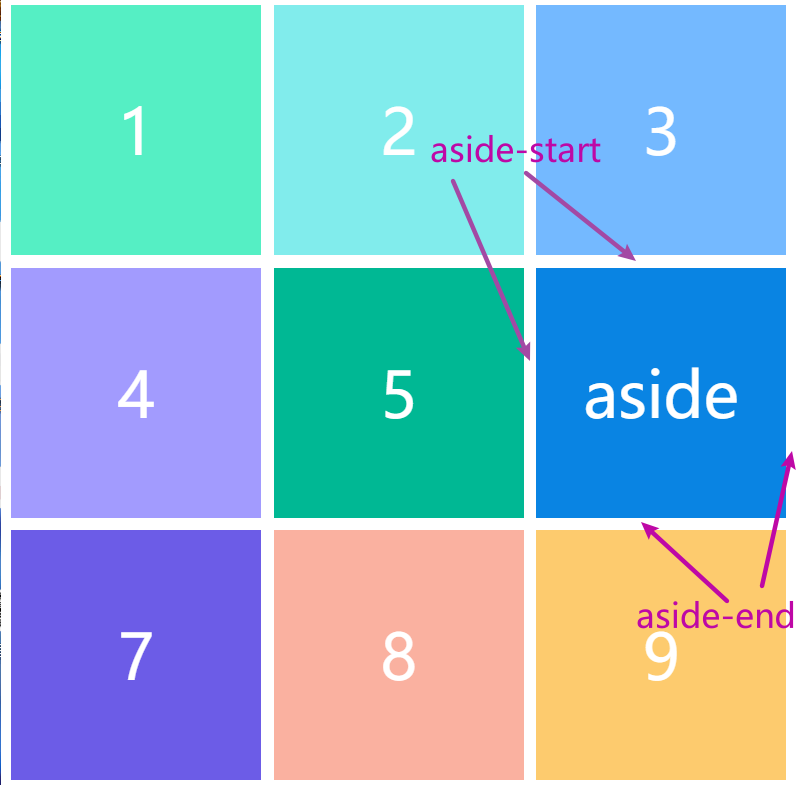

注意：区域的命名会影响到网格线的名字，对于区域aside它的起始线叫做aside-start，结束线叫做aside-end

grid-areas

5. grid-auto-flow 属性

划分网格以后，容器的子元素会按照顺序，自动放置在每一个网格。默认的放置顺序是"先行后列"，即先填满第一行，再开始放入第二行，即下图数字的顺序。

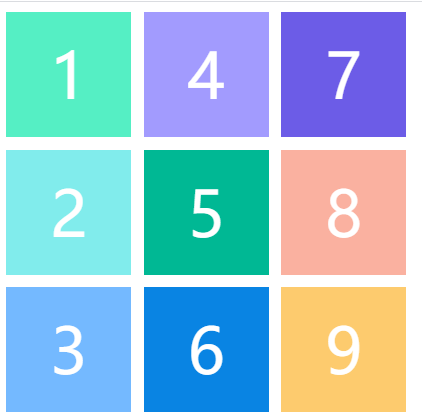

这个顺序由grid-auto-flow属性决定，默认值是row，即"先行后列"。也可以将它设成column，变成"先列后行"。

grid-auto-flow: column;

grid-autofill

注意：盒子的排列顺序变成了先列后行

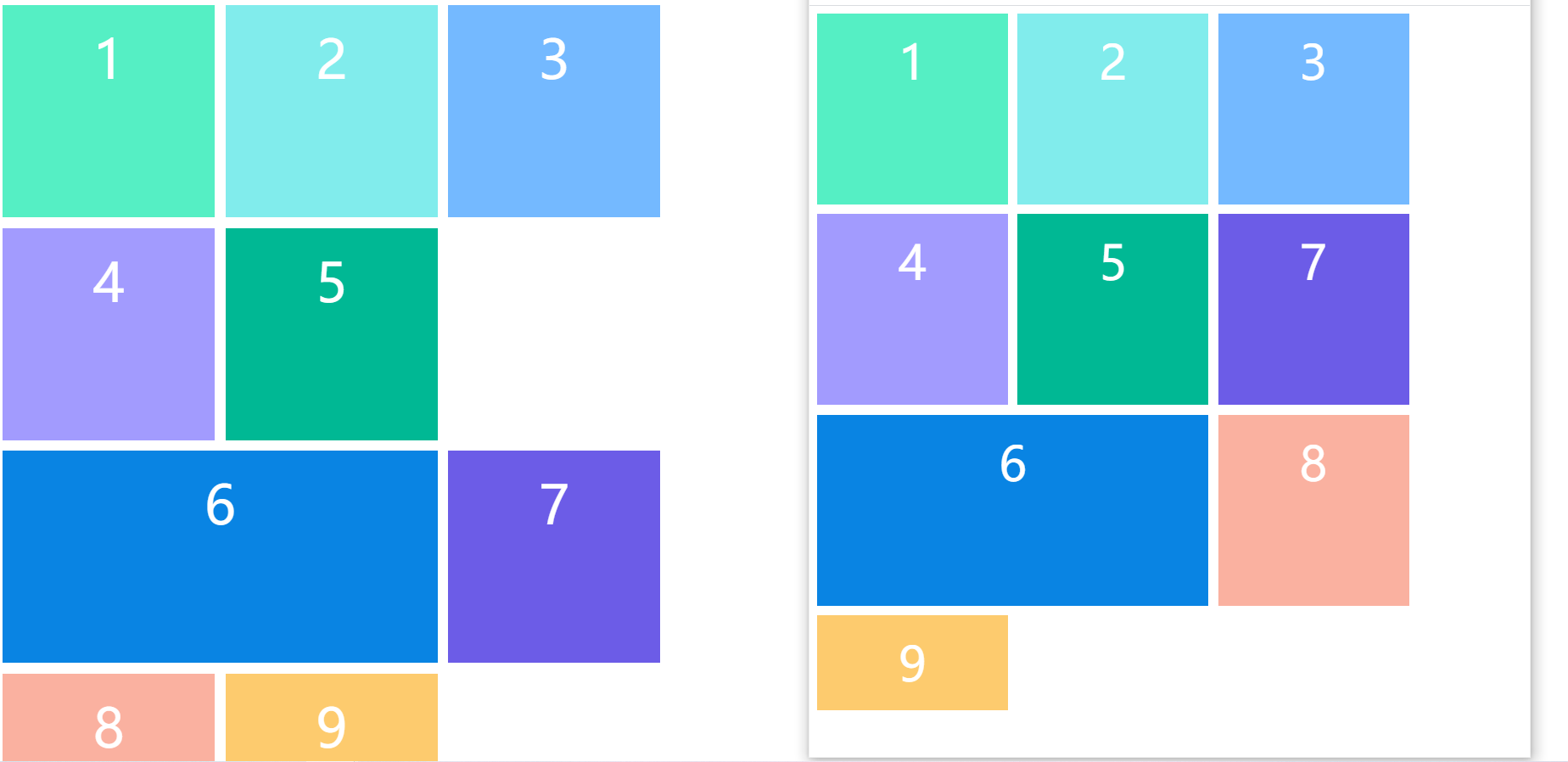

还有两个特殊的属性值row dense和column dense

当我调整我们的代码将某一个项目拉长时，会有这一行放不下的情况，就像图片==左边==这个场景一样，第6个项目因为太长了放不上去，那个位置被空出来了，我们可以尝试使用。

grid-auto-flow: row dense;

结果就会得到==右边==的情形，7号自动的补了上去

grid-dense

在实际应用中，我们可能想让下面长度合适的填满这个空白，这个时候可以设置 grid-auto-flow: row dense，表示尽可能填满表格

注意：把某个项目长度变长使用的是项目属性，后面会写到

6. 单元格内容排列方式

justify-items 属性设置单元格内容的水平位置（左中右），align-items 属性设置单元格的垂直位置（上中下）

这里只以justify-items做展示，另一个同理，只是一个水平一个垂直的差别

  • start：对齐单元格的起始边缘。
  • end：对齐单元格的结束边缘。
  • center：单元格内部居中。
  • stretch：拉伸，占满单元格的整个宽度（默认值）。
.container {
    display: grid;
    grid-template-columns: 200px 200px 200px;
    grid-template-rows: 200px 200px 200px;
    gap: 10px 10px;

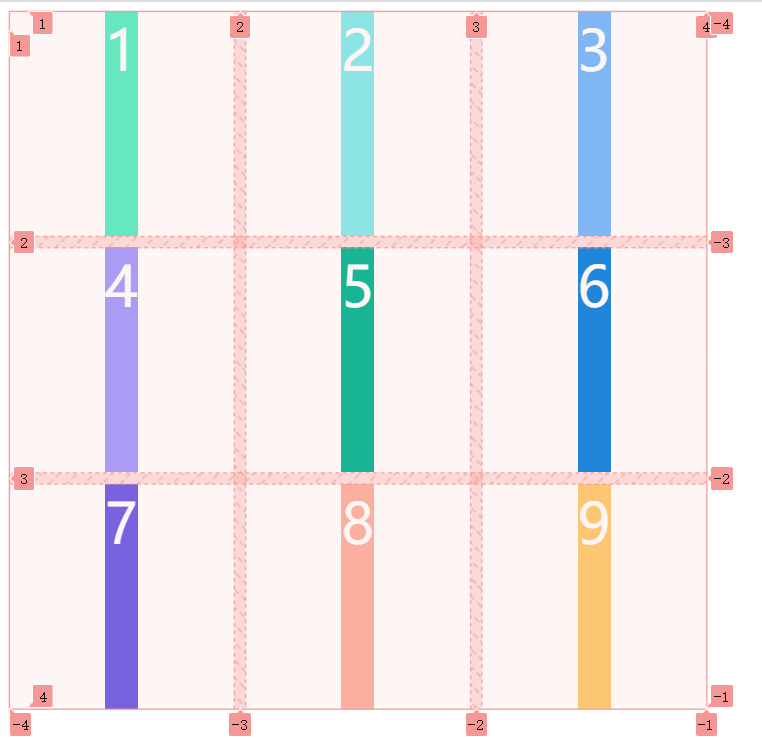

    justify-items: center;
}

在上面的代码中，表示单元格内部居中

grid-justify

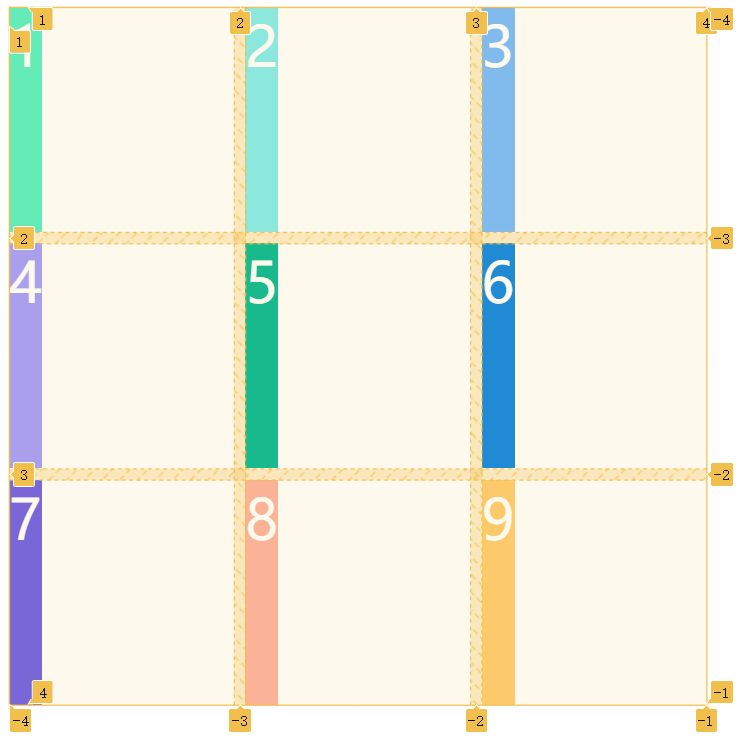

justify-items: start;

grid-start

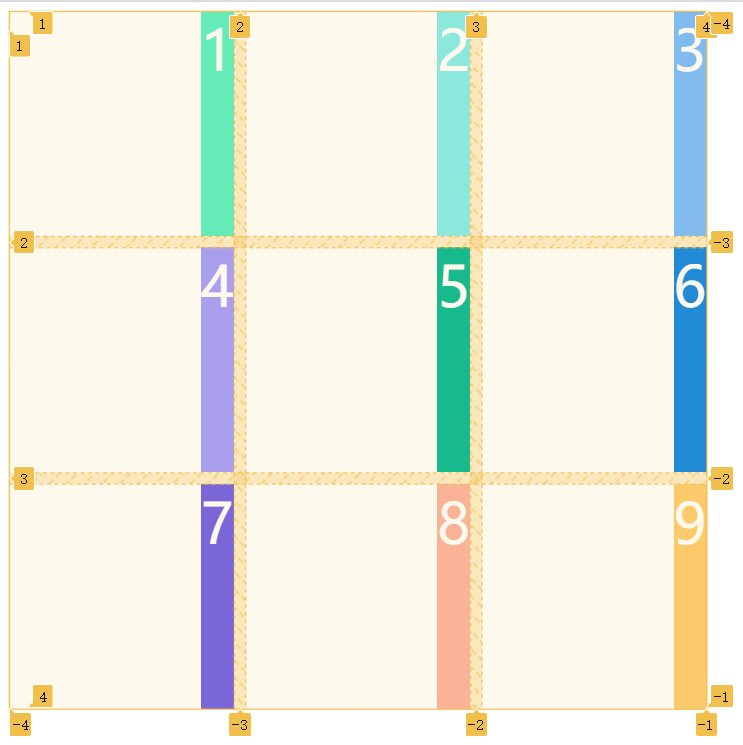

justify-items: end;

grid-end

对于justify-items 和align-items 属性，可以采用合并的写法

place-items: start end;

代表的意思是垂直方向子项对齐起始位置，水平方向对齐结束位置

注意：如果只写一个值，默认第二个值与第一个相等

7. 内容区域的排列方式

justify-content属性是定义整个内容区域在容器里面的水平位置（左中右），align-content属性是定义整个内容区域的垂直位置（上中下）

有以下几个属性

  • start ：对齐容器的起始边框。
  • end ：对齐容器的结束边框。
  • center ：容器内部居中。
justify-content: start;
/*justify-content: center;
justify-content: end;*/

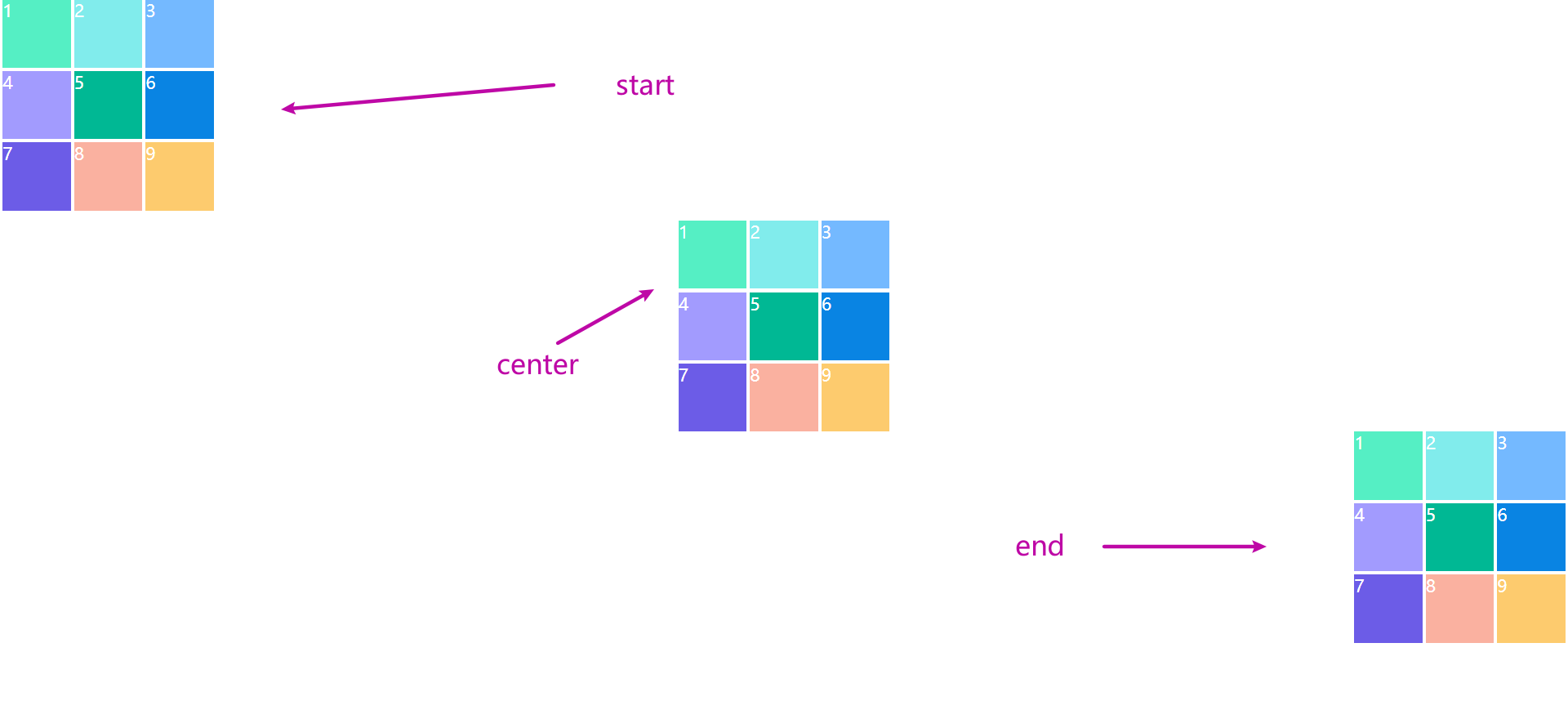

上面代码依次从上到下对应

grid-content

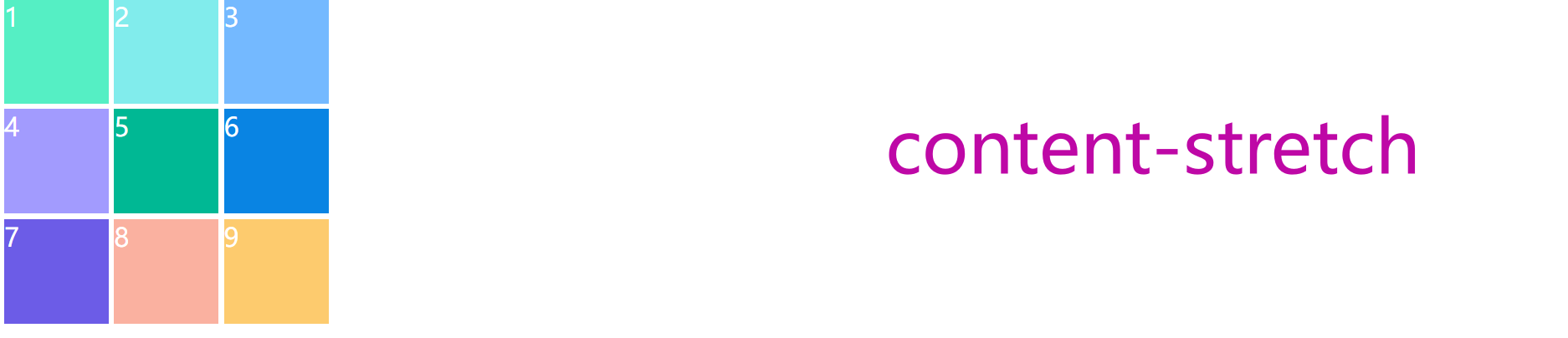

  • stretch ：项目大小没有指定时，拉伸占据整个网格容器。

content-stretch

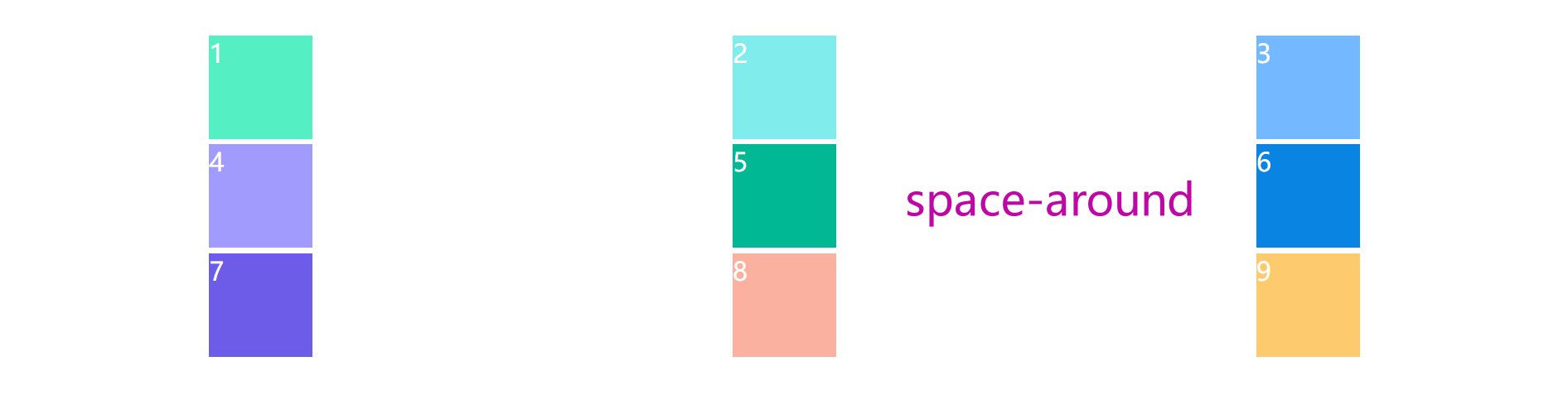

  • space-around ：每个项目两侧的间隔相等。因此，项目之间的间隔比项目与容器边框的间隔大一倍

space-around

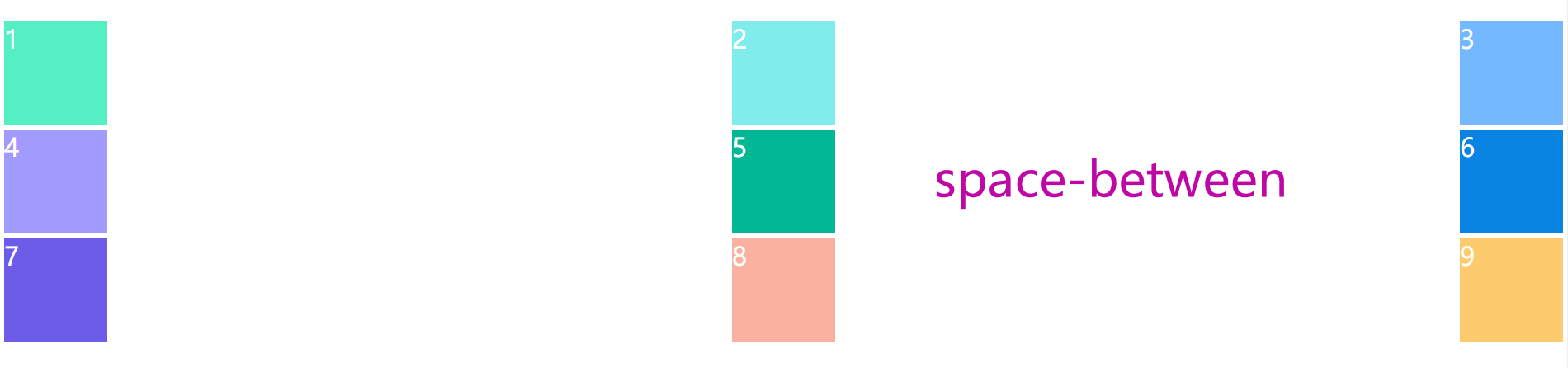

  • space-between ：项目与项目的间隔相等，项目与容器边框之间没有间隔。

space-between

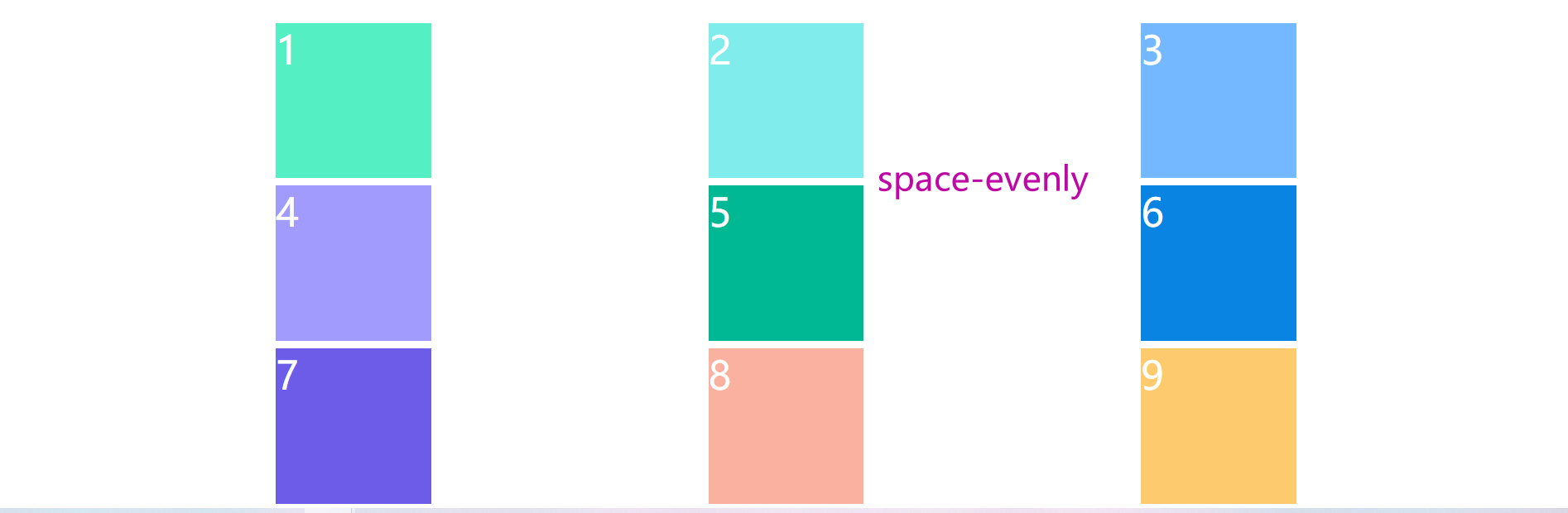

  • space-evenly ：项目与项目的间隔相等，项目与容器边框之间也是同样长度的间隔。

space-evenly

8. 设置多余网格

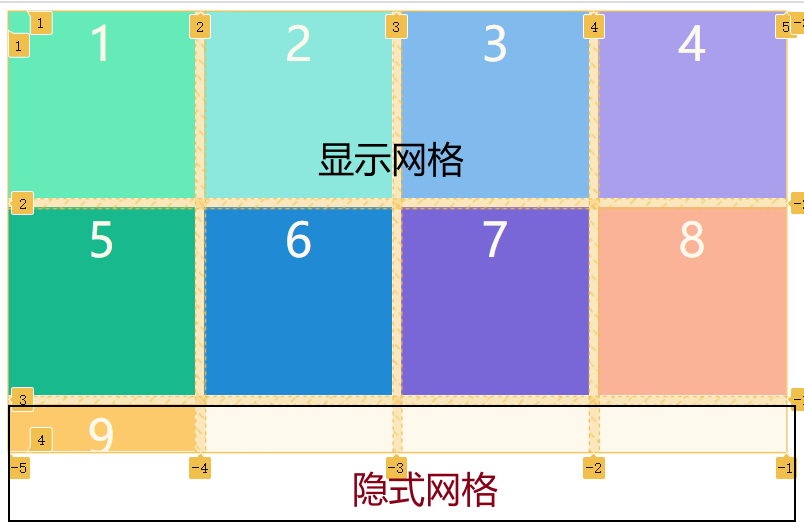

对于网格有==显式网格==和==隐式网格==，显示网格通过grid-template-columns 和 grid-template-rows 属性中定义的行和列，当实际行数或者列数大于设置的行列数时，就会有多余的网格，这些网格的宽高通过grid-auto-columns和grid-auto-rows属性来设置

.container {
    display: grid;
    grid-template-columns: 200px 200px 200px 200px;
    grid-template-rows: 200px 200px ;
    gap: 10px 10px;
    grid-auto-rows: 50px;
}

在上面的代码中设置了4*2的网格，但是我们一共用9个项目，通过grid-auto-rows: 50px设置了多余网格的高度

gridauto-rows

项目属性

这部分是关于项目的属性，也就是说这些属性要写到项目自己的身上，不能再写到container身上

1. 指定项目的位置

实现的原理其实是指定项目的四个边框，分别定位在哪根网格线

  • grid-column-start属性：左边框所在的垂直网格线
  • grid-column-end属性：右边框所在的垂直网格线
  • grid-row-start属性：上边框所在的水平网格线
  • grid-row-end属性：下边框所在的水平网格线
.container {
    display: grid;
    grid-template-columns: 200px 200px 200px ;
    grid-template-rows: 200px 200px 200px;
    gap: 10px 10px;
}
.item-1 {
    background-color: #55efc4;
    grid-column-start: 2;
    grid-column-end: 4;
}

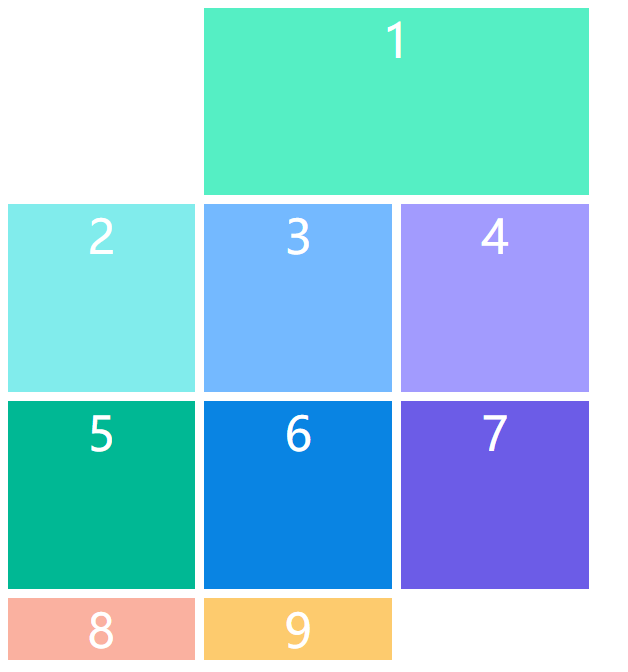

上面的代码中指定了1号项目的左边框从第二条网格线开始，第4条网格线结束，因此将会占据2个网格

grid-column-start

也可以使用span关键字，来实现占2个网格这样的效果，可以将它理解为跨越的意思

grid-column-end: span 2;

表示的意思是：1号项目的左边框距到右边框跨越了2个网格。

对于上面的4个属性可以采用简写的方式，例如

grid-row: 1 / 4;
grid-column: 2 / 3;

这里的/不是除号的意思，仅是占位的作用。其中的第一行代码，制定了上边框在第1条网格线，下边框在第4条网格线，第二行代码同理。

如果只写一个数字的话，默认跨越1个网格

注意：当我们遇到两个项目占据位置重叠时我们可以采用z-index属性确定上下关系，就像这样

.item-1 {
    background-color: #55efc4;
    grid-row-start: 1;
    grid-row-end: 3;
    grid-column-start: 2;
    grid-column-end: 4;
}
.item-3 {
    grid-row: 1 / 4;
    grid-column: 2 / 3;
    background-color: #74b9ff;
}

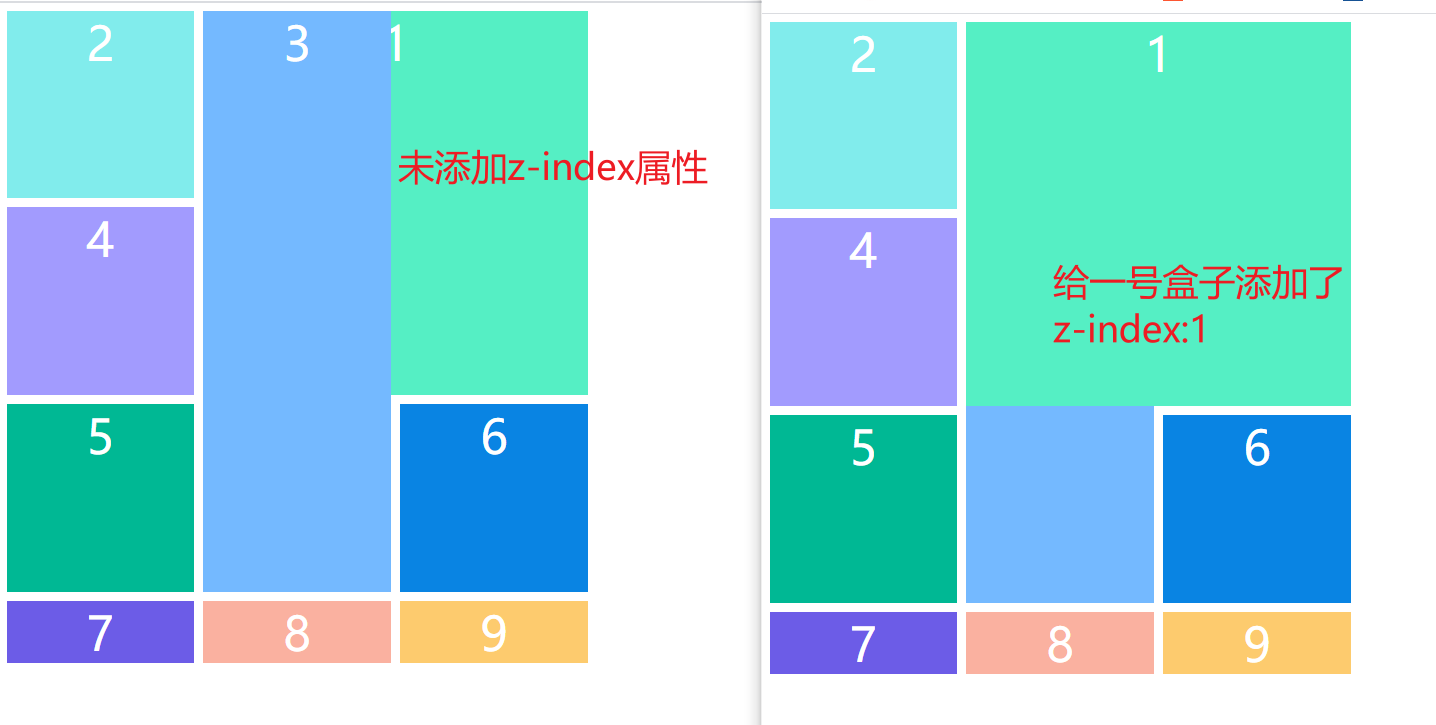

给1号和3号项目添加了属性，指定他们的占据位置，效果如左图

grid-index

给一号盒子添加了z-index:1后，一号盒子到了上层

2. grid-area属性

在前面容器属性讲过grid-template-areas属性，当时只是知道了怎么划分区域，现在这个属性就是怎么把项目指定给区域

.container {
    display: grid;
    grid-template-columns: 200px 200px 200px ;
    grid-template-rows: 200px 200px 200px;
    grid-template-areas: 'a a a'
                         'b b c'
                         'e e c';
    gap: 10px 10px;
}

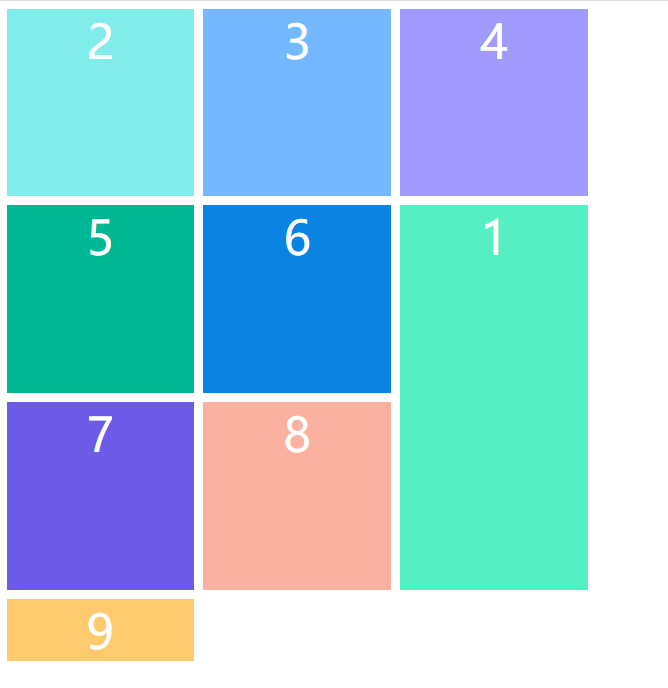

首先我们先利用grid-template-areas属性在容器上划分区域，上面划分了4块区域，下面我们通过给==项目==添加grid-area属性，来给它指定到某个区域当中

.item-1 {
    grid-area: c;
    background-color: #55efc4;
}

上面的代码中，将1号项目指定到了c区域，也就是右下角2个网格

grid-area

注意：2个区域之间需要紧挨，不能隔开

3. 网格内容排列方式（单个项目）

  • justify-self属性设置单元格内容的水平位置（左中右），跟justify-items属性的用法完全一致，但只作用于单个项目。

  • align-self属性设置单元格内容的垂直位置（上中下），跟align-items属性的用法完全一致，也是只作用于单个项目。

属性值：start | end | center | stretch

从self这个单词来说，就有自身的意思吧（工地英语，我说有就有），也就是只对当前项目本身有效

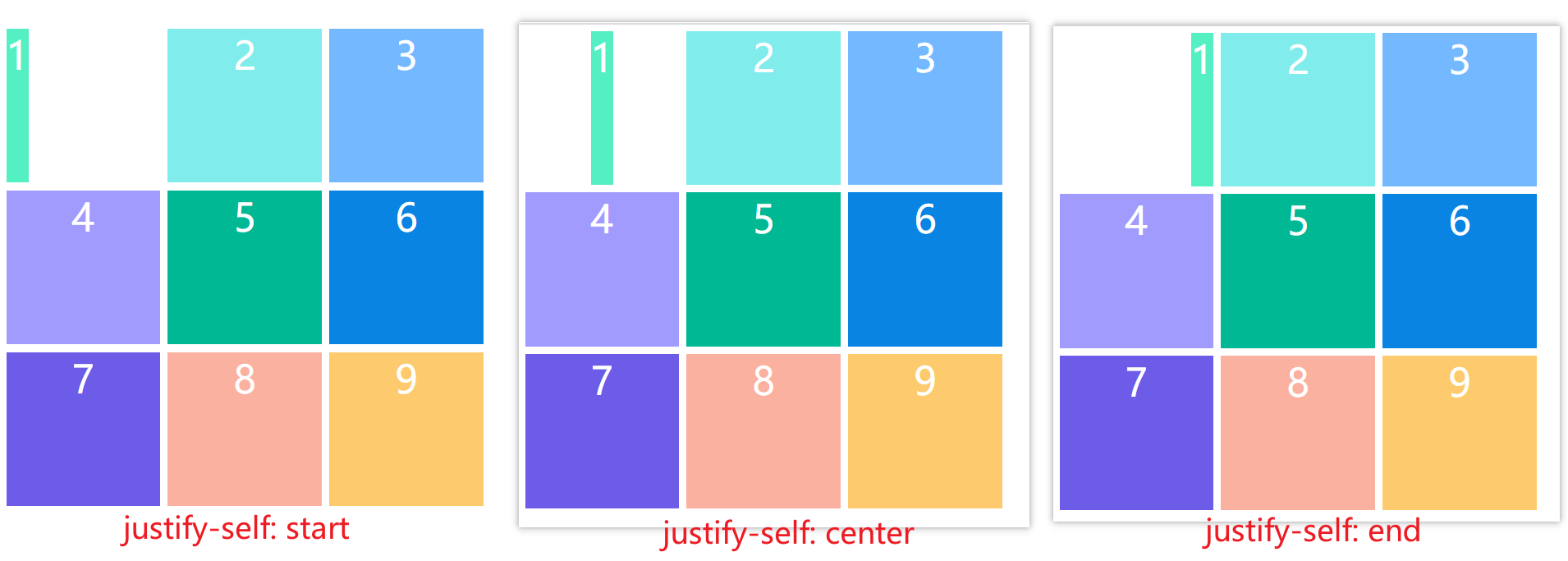

.item-1 {
      background-color: #55efc4;
      justify-self: start;
      /* justify-self: center;
      justify-self: end;*/
}

grid-justify-self

分别对应justify-self三个属性值，其中stretch拉伸会占满网格整行

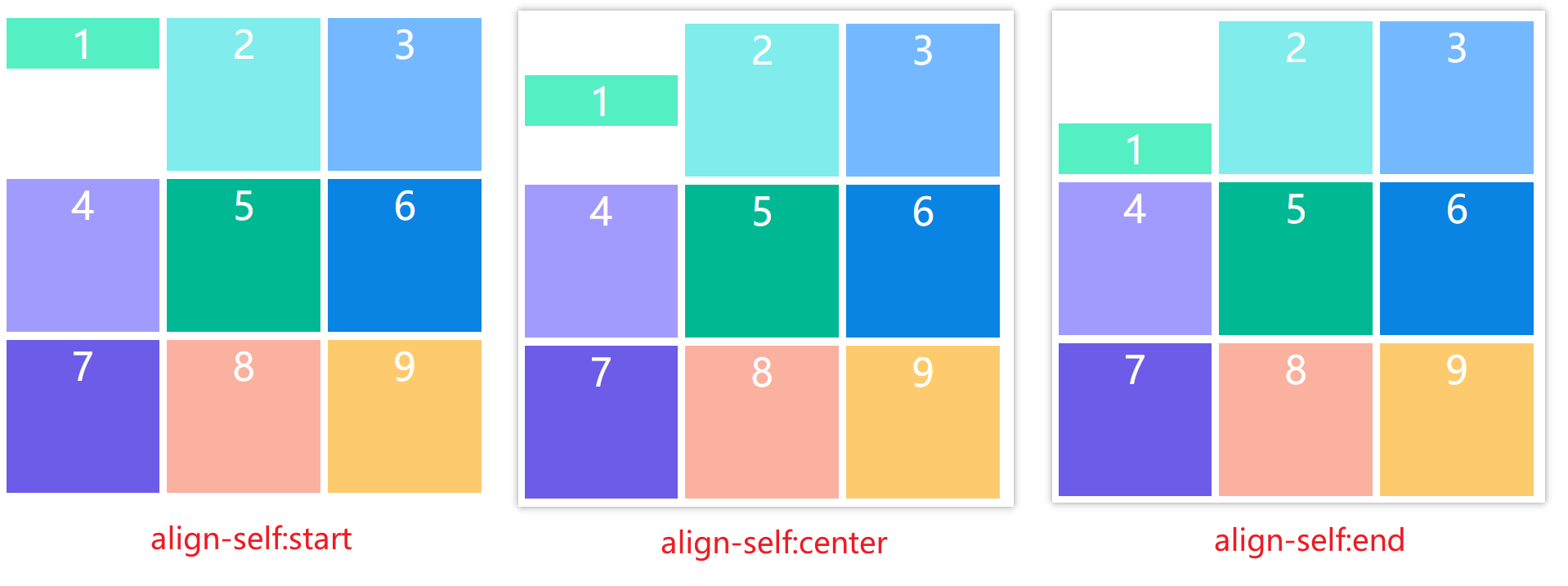

.item-1 {
    background-color: #55efc4;
    align-self: start;
    /* align-self: center;
    align-self: end; */
}

grid-align-self

分别对应align-self三个属性值，其中stretch拉伸会占满网格整列

同样的，存在着合并简写属性place-self，可以通过这个来指定justify-self和align-self的值，前后顺序如下：

place-self: <align-self> <justify-self>;

以上就是关于grid网格布局的全部内容了

Tips

grid布局中属性有很多，一定要通过实战来记这些属性，要区分好容器属性，和项目属性这是重中之重，多动手才是王道！

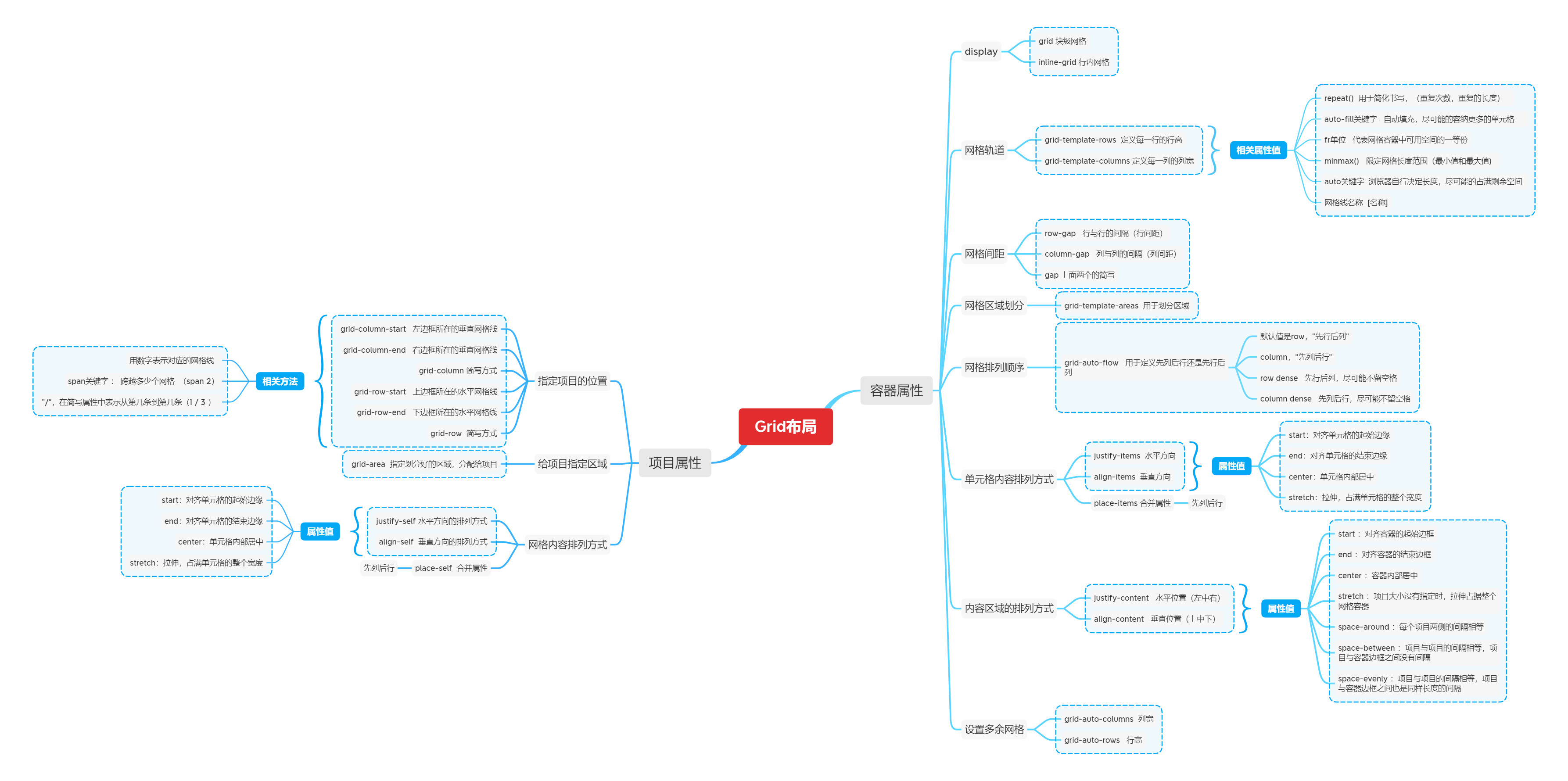

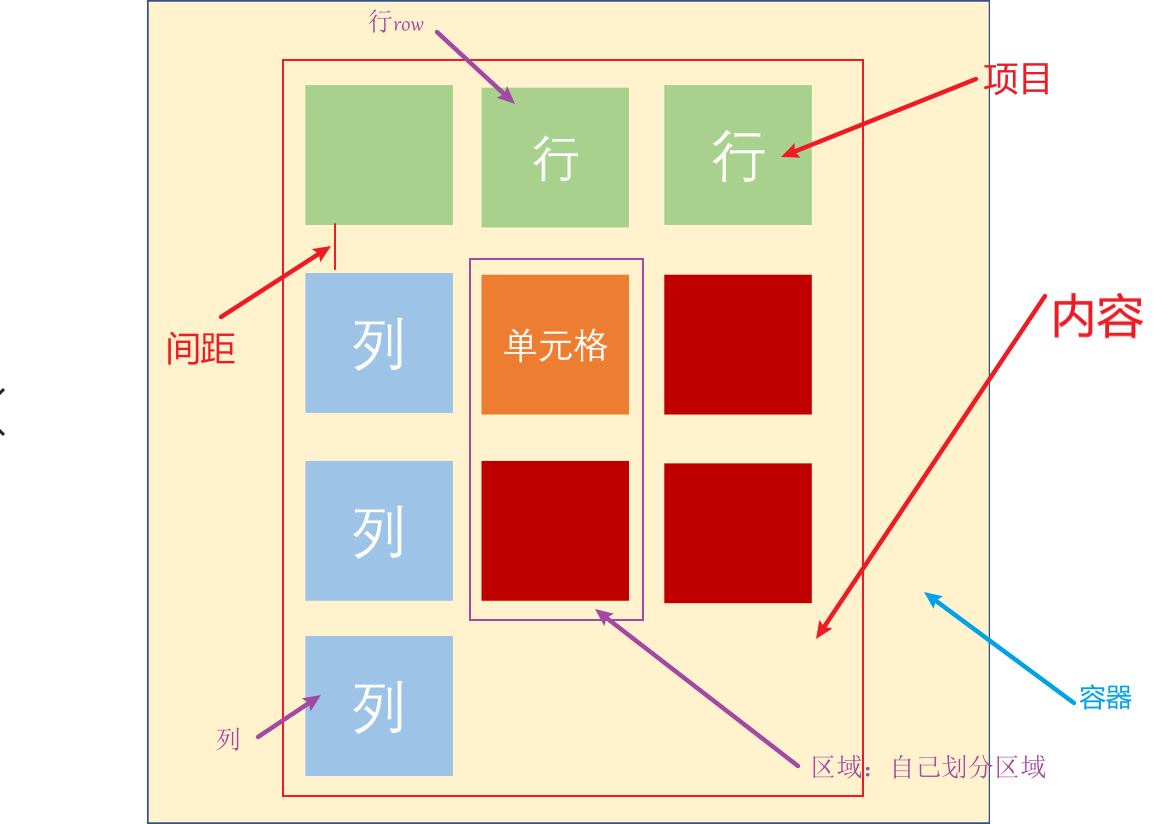

牢记此图！

grid

（完）
