软件开发设计模式之【7】个【结构型】设计模式

华为云博客 技术博客 17875 36

代码码云仓库地址：https://gitee.com/dzxmy/design_pattern

常用的结构型设计模式有：适配器模式，装饰者模式，代理模式，外观模式，桥接模式，享元模式

不常用的结构型设计模式有：组合模式

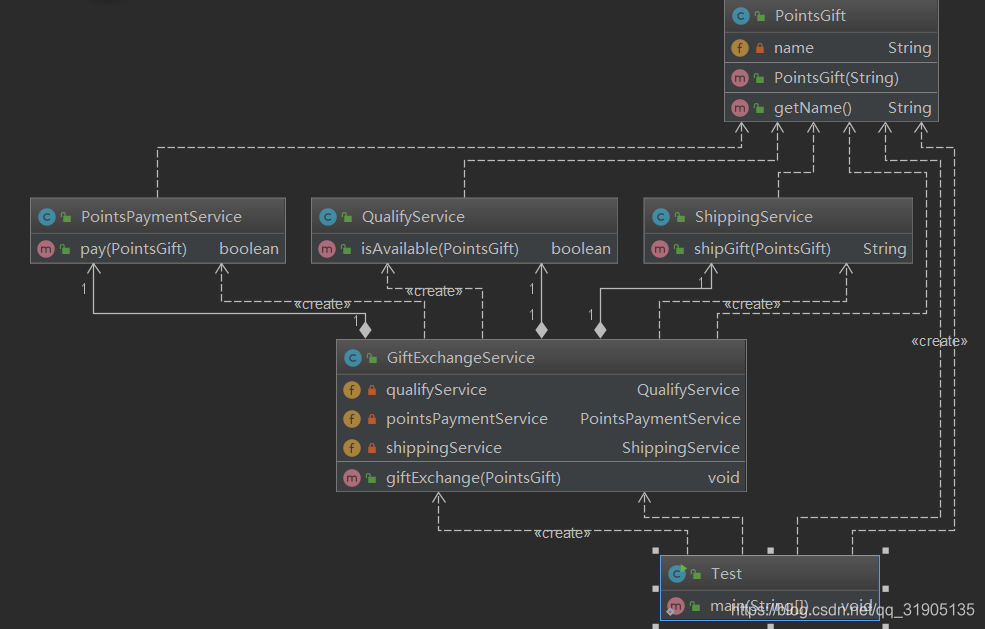

一、外观模式

定义：又叫门面模式，提供了一个统一的接口，用来访问子系统中的一群接口，外观模式定义了一个高层接口，让子系统更容易使用

类型：结构型

优点：简化了调用过程，无需了解深入子系统，防止带来风险，减少系统依赖，松散耦合，更好的划分访问层次，符合迪米特法则，即最少知道原则

缺点：增加子系统、扩展子系统行为容易引入风险，不符合开闭原则

com.dzx.design.structural.facade 包下代码：外观模式

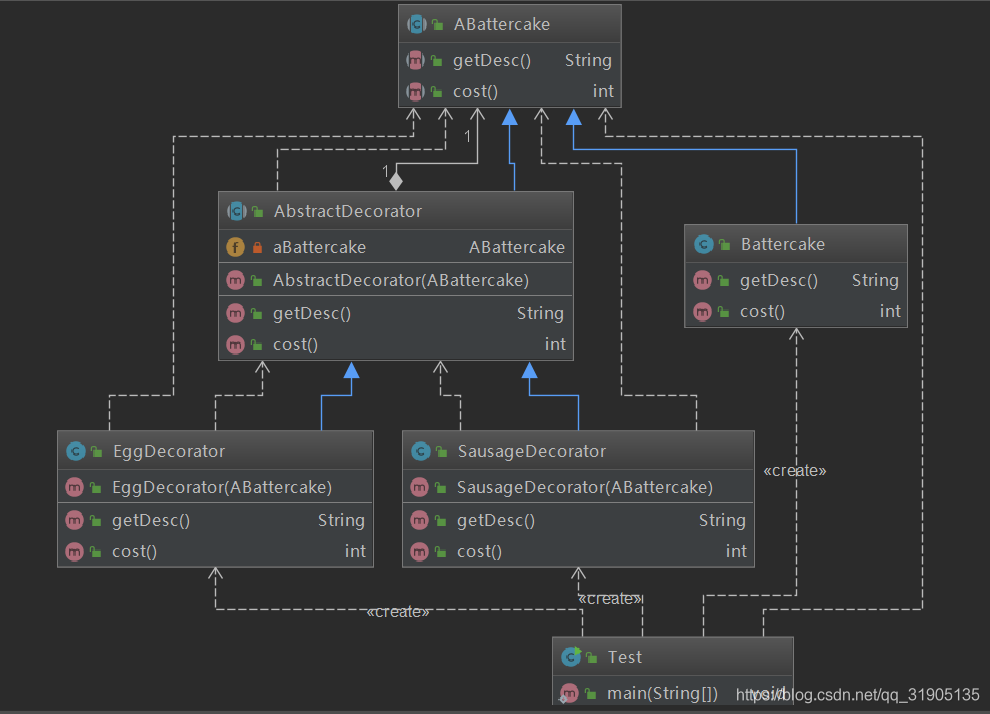

二、 装饰者模式

定义：在不改变原有对象的基础之上，将功能附加到对象上，提供了比继承更有弹性的替代方案（扩展原有对象功能）

类型：结构型

适用场景：扩展一个类的功能或给一个类添加附加职责，动态的给一个对象添加功能，这些功能可以再动态的撤销

优点：

  • 继承的有力补充，比继承灵活，不改变原有对象的情况下，给对象一个扩展功能
  • 通过使用不同装饰类以及这些装饰类的排列组合，可以实现不同效果
  • 符合开闭原则

缺点：

  • 会出现更多的代码，更多的类，增加程序复杂性
  • 动态装饰时，多层装饰时
com.dzx.design.structural.decorator.v2 包下代码

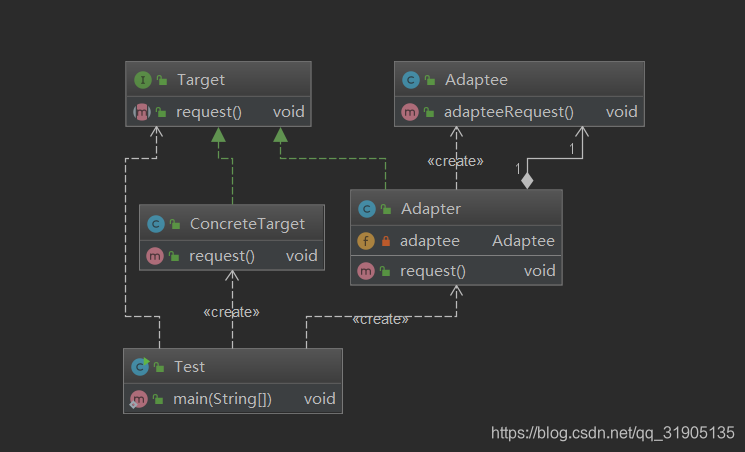

三 、适配器模式

定义：将一个类的接口转换成客户期望的另一个接口 ，使原本接口不兼容的类可以一起工作

类型：结构型

使用场景：已经存在的类，它的方法和需求不匹配时（方法结果相同或类似）

不是软件设计阶段考虑的设计模式，是随着软件维护，由于不同产品，不同厂家造成功能类似而接口不相同情况下的解决方案

优点：

  • 能提高类的透明性和复用，现有的类复用但不需要改变
  • 目标类和适配器类解耦，提高程序扩展性
  • 符合开闭原则

缺点：

  • 适配器编写过程需要全面考虑，可能会增加系统的复杂性
  • 增加系统代码的可读难度
com.dzx.design.structural.adapter 包下代码：适配器模式

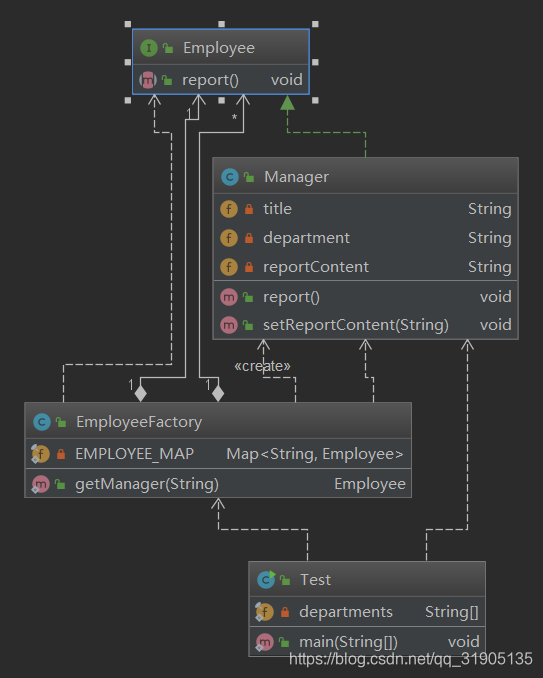

四、享元模式

定义：提供了减少对象数量从而改善应用所需的对象的结构的方式

运用共享技术有效地支持 大量细粒度的对象

 类型：结构型

使用场景：常常应用于系统底层的开发，以便解决系统的性能问题，比如java种的String类，和数据库连接池

系统有大量相似的对象，需要缓冲池的场景。

优点：减少对象的创建，降低内存中对象的数量，降低系统的内存，提高效率，减少内存之外的其他资源占用

缺点：关注内外部状态，关注线程安全问题，使系统，程序的逻辑复杂化

com.dzx.design.structural.flyweight 包下代码：享元模式

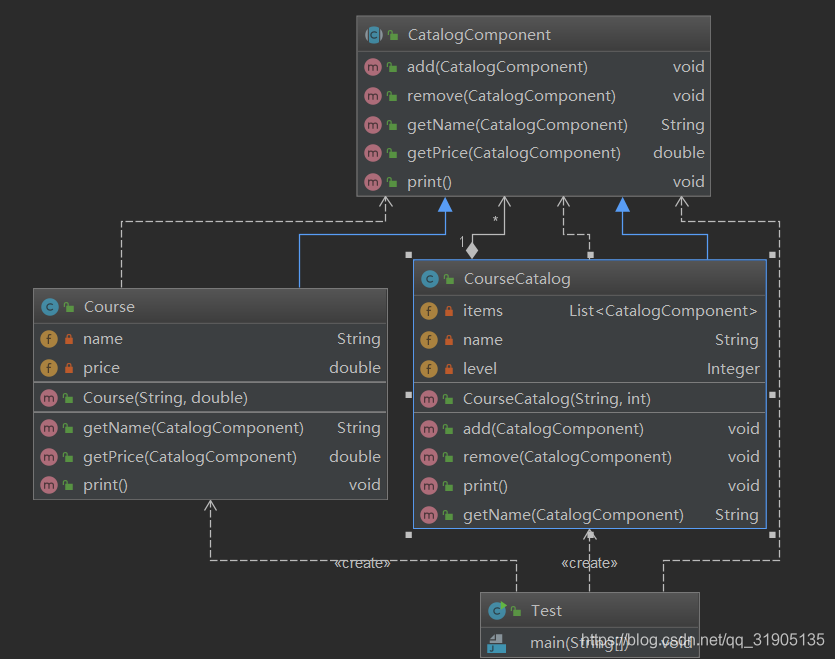

 五、组合模式

定义：将对象组合成树形结构以表示“部分-整体”的层次结构

组合模式使客户端对单个对象和组合对象保持一致的方式处理

类型：结构型

适用场景：

  • 希望客户端可以忽略组合对象与单个对象的差异时
  • 处理一个树型结构时

优点：清楚的定义分层次的复杂对象，表示对象的全部或部分层次，让客户端忽略层次差异，方便对整个层次结构进行控制，简化客户端代码，符合开闭原则。

缺点：限制类型时会较为复杂，使设计变得更加抽象

com.dzx.design.structural.composite 包下代码： 组合模式

六、 桥接模式

定义：将抽象部分与它的具体实现部分分离，使他们都可以独立地变化

通过组合的方式建立两个类之间联系，而不是继承

类型：结构型

适用场景：

  • 抽象和具体实现之间增加更多的灵活性
  • 一个类存在两个（或多个）独立变化的维度，且这两个（或多个维度都需要独立进行扩展）
  • 不希望使用继承，或因为多层继承导致系统类的个数剧增

优点：分离抽象部分及其具体实现部分，提高了系统的可扩展性，符合开闭原则，符合合成复用原则

缺点：增加了系统的理解与设计难度，需要正确地识别出系统中两个独立变化的维度

com.dzx.design.structural.bridge 包下代码：桥接模式

 七、代理模式

定义： 为其他对象提供一种代理，以控制对这个对象的访问

代理对象在客户端和目标对象之间起到中介的作用

适用场景：保护目标对象，增强目标对象

类型：结构型

优点：

  • 代理模式能将代理对象与真实被调用的目标对象分离
  • 一定程度上降低了系统的耦合度，扩展性好
  • 保护目标对象，增强目标对象

缺点：

  • 代理模式会造成系统设计中类的数目增加
  • 在客户端和目标对象增加一个代理对象，会造成请求处理速度变慢
  • 增加系统的复杂度

分为静态代理 、 动态代理、CGLib代理

spring的代理选择

  • 当Bean有实现接口时，spring就会用jdk的动态代理
  • 当Bean没有实现接口时，spring使用cglib
  • 可以强制使用cglib，在spring配置中加入<aop:aspectj-autoproxy proxy-target-class="true"/>

参考资料：https://docs.spring.io/spring/docs/current/spring-framework-reference/core.html

静态代理编码：

com.dzx.design.structural.proxy.staticproxy 包下代码 : 静态代理模式

动态模式编码:

com.dzx.design.structural.proxy.dynamicproxy 包下代码： 动态代理模式（核心：生成代理对象，重写InvocationHandler的invoke方法）
