Pyqt5:Qpainter绘制基础图形（二）：鼠标拖画

华为云博客 技术博客 14579 64

接着上文：绘制基础图形函数已经全部清楚，然后进阶鼠标拖画。
鼠标拖画，需要用到鼠标事件
鼠标事件：
与C++Qt一样，鼠标事件，需要重载鼠标事件函数如下：

def mousePressEvent(self, e): print("鼠标按下事件")
  • 1
  • 2
 def mouseReleaseEvent(self, e): print("鼠标释放事件") if e.button() == Qt.LeftButton: print("左键") elif e.button() == Qt.RightButton: print("右键") elif e.button() == Qt.MidButton: print("点击滚轮")
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
 def mouseMoveEvent(self, e): print("鼠标移动事件")
  • 1
  • 2

鼠标绘制图形：

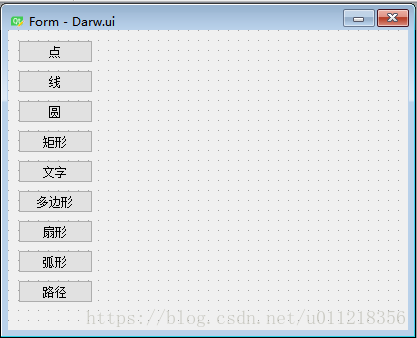

UI
点击相应按钮，鼠标拖动画出对应图形：
思路：
创建对应List用来存储鼠标坐标点。
鼠标左键点击绘制，右键清空
画点：
创建List

self.Point_list = []
  • 1

绘制点

if self.Draw == "Point": len_point_list = len(self.Point_list)/2 for i  in range(int(len_point_list)): #for循环绘制所有坐标点 painter.drawPoint(self.Point_list[i*2],self.Point_list[i*2+1]) print("DrawPoint")
  • 1
  • 2
  • 3
  • 4
  • 5

鼠标按下事件：存储坐标点

if self.Draw =="Point": self.Point_list.append(e.x()) self.Point_list.append(e.y()) self.update()#更新界面
  • 1
  • 2
  • 3
  • 4

所有绘制：
List创建：
其中点、多边行的绘制，皆为不确定List，所以定义为不定长空List。
其他绘制均为定长List

 self.Line_list = [0,0,0,0] self.Point_list = [] self.Elipse_list = [0,0,0,0] self.Rectangle_list = [0,0,0,0] self.Polygon_list = [] self.Pie_list = [0,0,0,0] self.Arc_list = [0,0,0,0]
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7

绘制函数：
绘制多边形部分，只有鼠标左键按下三次，记录三个坐标点及以上才能绘制多边形

 def paintEvent(self, QPaintEvent): painter = QPainter(self) painter.setPen(QColor(166,66,250)) painter.begin(self) if self.Draw == "Line": painter.drawLine(self.Line_list[0],self.Line_list[1],self.Line_list[2],self.Line_list[3]) print("DrawLine") elif self.Draw == "Point": len_point_list = len(self.Point_list)/2 for i  in range(int(len_point_list)): painter.drawPoint(self.Point_list[i*2],self.Point_list[i*2+1]) print("DrawPoint") elif self.Draw == "Elipse": painter.drawEllipse(self.Elipse_list[0],self.Elipse_list[1],self.Elipse_list[2],self.Elipse_list[3]) print("DrawElipse") elif self.Draw == "Rectangle": painter.drawRect(self.Rectangle_list[0],self.Rectangle_list[1],self.Rectangle_list[2],self.Rectangle_list[3]) print("DrawRectangle") elif self.Draw == "Text": painter.drawText(120,120,"文字") print("DrawText") elif self.Draw == "Polygon": polygon = QPolygon() if len(self.Polygon_list) >= 6: polygon.setPoints(self.Polygon_list) print(len(self.Polygon_list)) painter.drawPolygon(polygon) print("DrawPolygon") elif self.Draw == "Pie": painter.drawPie(self.Pie_list[0],self.Pie_list[1],self.Pie_list[2],self.Pie_list[3],0*16,120*16) print("DrawPie") elif self.Draw =="Arc": painter.drawArc(self.Arc_list[0],self.Arc_list[1],self.Arc_list[2],self.Arc_list[3],30*16,120*16) print("DrawArc") elif self.Draw == "Path": path = QPainterPath() path.addRect(100,100,100,100) path.addEllipse(150,150,60,80) painter.setBrush(Qt.blue) #path.setFillRule(Qt.WindingFill) path.setFillRule(Qt.OddEvenFill) painter.drawPath(path) print("DrawPath") painter.end()
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
  • 36
  • 37
  • 38
  • 39
  • 40
  • 41
  • 42
  • 43
  • 44

鼠标按下事件：

 def mousePressEvent(self, e): if self.Draw == "Line" : self.Line_list[0] = e.x() self.Line_list[1] = e.y() print("start",self.Line_list[0],self.Line_list[1]) elif self.Draw =="Point": self.Point_list.append(e.x()) self.Point_list.append(e.y()) self.update() elif self.Draw == "Elipse": self.Elipse_list[0]=e.x() self.Elipse_list[1]=e.y() elif self.Draw == "Rectangle": self.Rectangle_list[0] = e.x() self.Rectangle_list[1] = e.y() elif self.Draw == "Polygon": self.Polygon_list.append(e.x()) self.Polygon_list.append(e.y()) print(self.Polygon_list) self.update() elif self.Draw == "Pie": self.Pie_list[0] = e.x() self.Pie_list[1] = e.y() elif self.Draw == "Arc": self.Arc_list[0] = e.x() self.Arc_list[1] = e.y() if e.button() == Qt.RightButton: self.Point_list.clear() self.Elipse_list = [0,0,0,0] self.Rectangle_list = [0,0,0,0] self.Polygon_list.clear() self.Pie_list = [0,0,0,0] self.Arc_list = [0,0,0,0] self.update()
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35

鼠标移动事件：
除画线以为，其他第二个坐标点均为相对坐标点，长，宽或者半径

 def mouseMoveEvent(self, e): if self.Draw == "Line" : self.Line_list[2] = e.x() self.Line_list[3] = e.y() print("end",self.Line_list[2],self.Line_list[3]) self.update() elif self.Draw == "Elipse": self.Elipse_list[2] = e.x()-self.Elipse_list[0] self.Elipse_list[3] = e.y()-self.Elipse_list[1] self.update() print("Radius",self.Elipse_list[2],self.Elipse_list[3]) elif self.Draw == "Rectangle": self.Rectangle_list[2] = e.x()-self.Rectangle_list[0] self.Rectangle_list[3] = e.y()-self.Rectangle_list[1] self.update() elif self.Draw == "Pie": self.Pie_list[2] = e.x() - self.Pie_list[0] self.Pie_list[3] = e.y() - self.Pie_list[1] self.update() elif self.Draw == "Arc": self.Arc_list[2] = e.x() - self.Arc_list[0] self.Arc_list[3] = e.y() - self.Arc_list[1] self.update()
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23

源代码如下：
源代码

文章来源: blog.csdn.net，作者：何其不顾四月天，版权归原作者所有，如需转载，请联系作者。

原文链接：blog.csdn.net/u011218356/article/details/80954066
