今天分享一个IRTeam工控安全红队自己搭建的工控PLC的研究环境，为了让工控安全研究人员，更加贴近真实的工控环境，这次IRTeam采用著名德国3S公司的Codesys软PLC的Demo版本，此版本每次能够持续运行2个小时后自动停止，然后需要在控制器控制面板上重启启动，才可以继续运行2个小时，但对于工控研究并不妨碍。
CODESYS软件商是德国Smart software solution GmbH，CODESYS是可编程逻辑控制PLC的完整开发环境（CODESYS是Controlled Development System的缩写），在PLC程序员编程时,CODESYS为强大的IEC语言提供了一个简单的方法，它支持IEC61131-3标准IL 、ST、 FBD 、LD、 CFC、 SFC 六种PLC编程语言，用户可以在同一项目中选择不同的语言编辑子程序，功能模块等，系统的编辑器和调试器的功能是建立在高级编程语言的基础上。国际上多家控制器厂商施耐德/ABB/力士乐，国内和利时/研华/台达等均采用此款软件作为PLC的Runtime内核和PLC组态开发环境。
这次搭建软PLC的操作系统采用ubuntu v18.04的Linux系统，PLC内核采用Codesys的linux版本runtime demo版本，连接为：https://store.codesys.com/softplc/codesys-control-for-linux-sl.html#All%20versions
考虑到主要是学习漏洞的复现，采用了3.5.13老版本，这个版本存在一些RCE漏洞。而搭建工程师站，基础操作系统采用了64位widows 7专业版，并且安装了Codesys v3.5.13的开发版本和Codesys gateway v3.5.13网关。
两台虚拟机均配置一个独立网卡，网络配置采用DHCP模式，所以需要采用vmware workstation的主机模式，主机子网启用DHCP服务，子网IP为192.168.1.10-192.168.1.250 子网掩码为255.255.255.0，网关为192.168.1.1

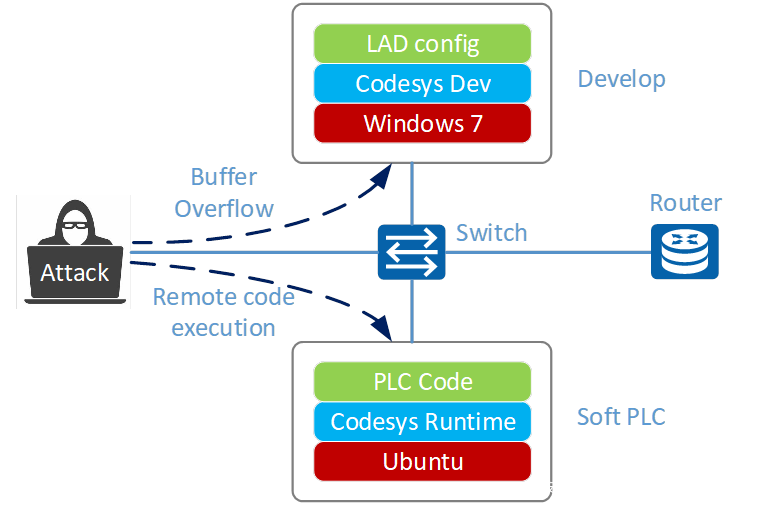

架构图：
Codesys工控环境介绍：
1、工程师站
a)Windows 7 专业版
b)Codesys v3.5.13版本开发环境
c)Codesys gateway v3.5.13网关环境
2、PLC站
a)Ubuntu 18.04 server
b)Codesys v3.5.13 Runtime 运行内核Demo版本
账号：
1、Windows 7专业版，用户名：ENG 密码：123456
2、Ubuntu 18.04 server，用户名：plc 密码：123456
环境所需资源：
CPU：4 Core
内存：8G
硬盘：40G
Codesys工控研究环境下载：
链接：https://pan.baidu.com/s/19jAzbXG5kIYDUn2JhR9s7A
提取码：zn4c
使用方法：
Codesys.7z压缩包包含两个虚拟机，解压后分别为ENG和PLC，其中ENG为工程师站，PLC则为软PLC的环境。首先是vmware中建立一个vmnet0网卡，并设置这个vmware网卡为主机内网同时启用为DHCP服务。

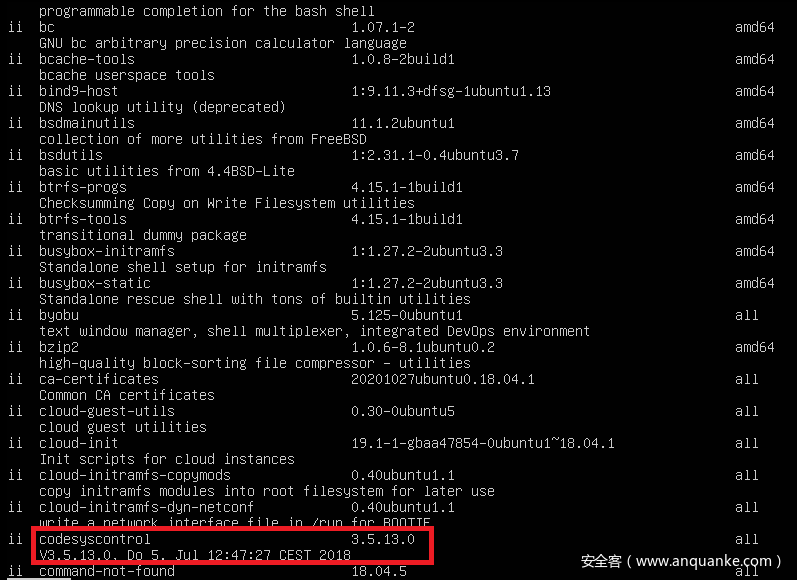

然后，直接启动PLC的虚拟机，使用虚拟机的用户名和密码登陆虚拟机，敲入$ dpkg -l 查看安装的软件，确认是否有安装下图的软件。

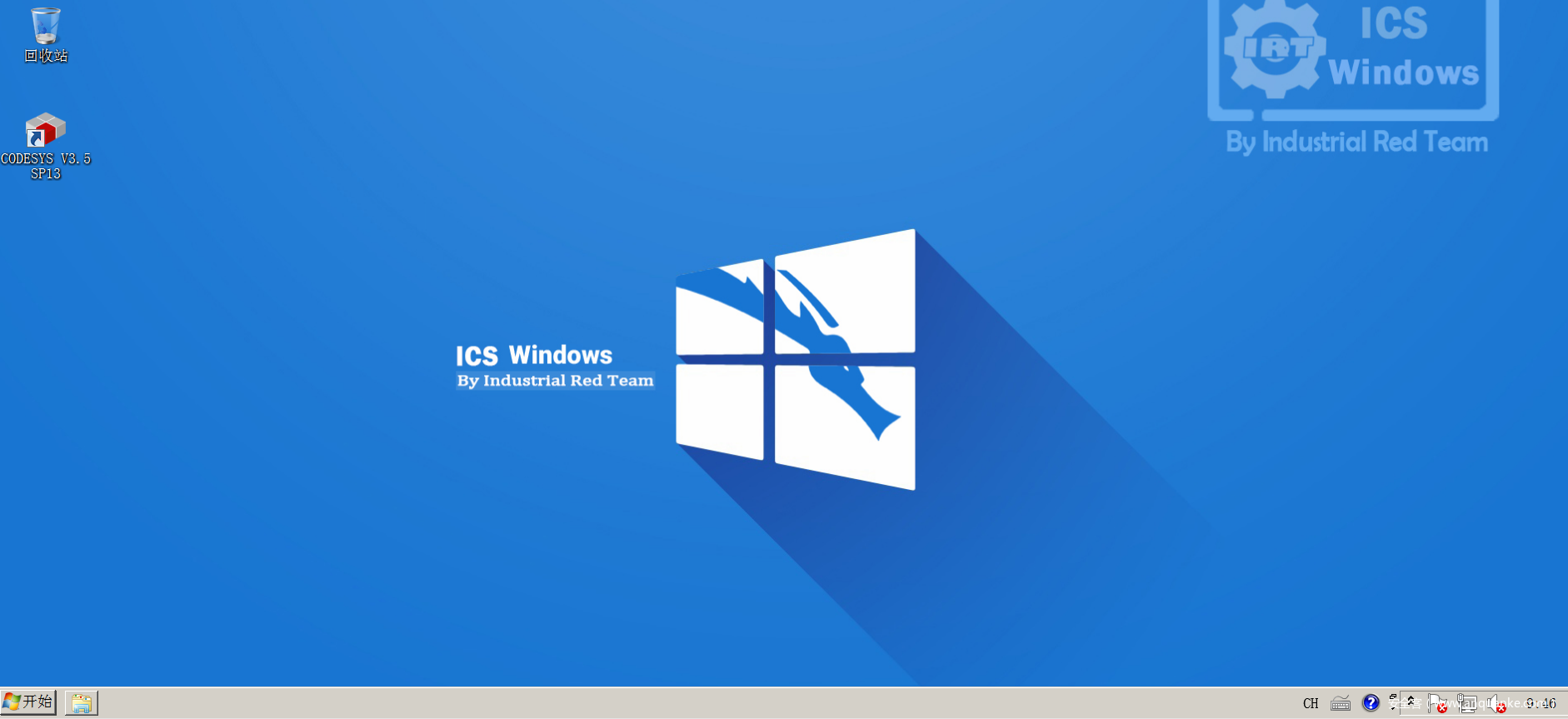

然后，启动ENG的虚拟机，看到登陆界面输入上述的用户名和密码进入桌面
执行Codesys V3.5 SP13，这个开发环境，会出现以下执行的界面
分别查看一下，两台虚拟机的IP，ipconfig和ifconfig，并确保两台虚拟机可以相互ping通。

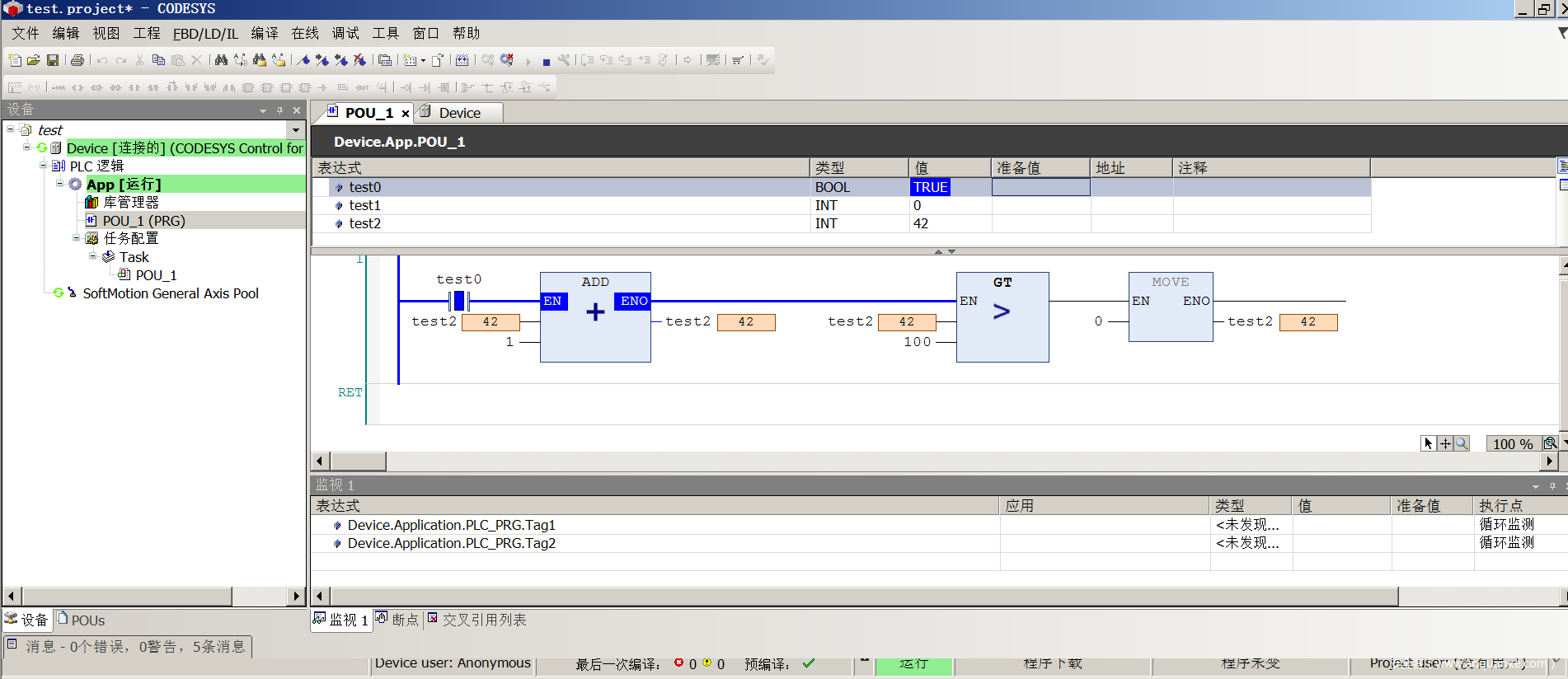

然后在Codesys中选择打开项目，找到用户-文档目录中test项目，并选择打开它。可以看到这个test项目树和一段极其简单的测试梯形图代码，为通过开关test0的接通后test2连续累加，当test2大于100时清零。

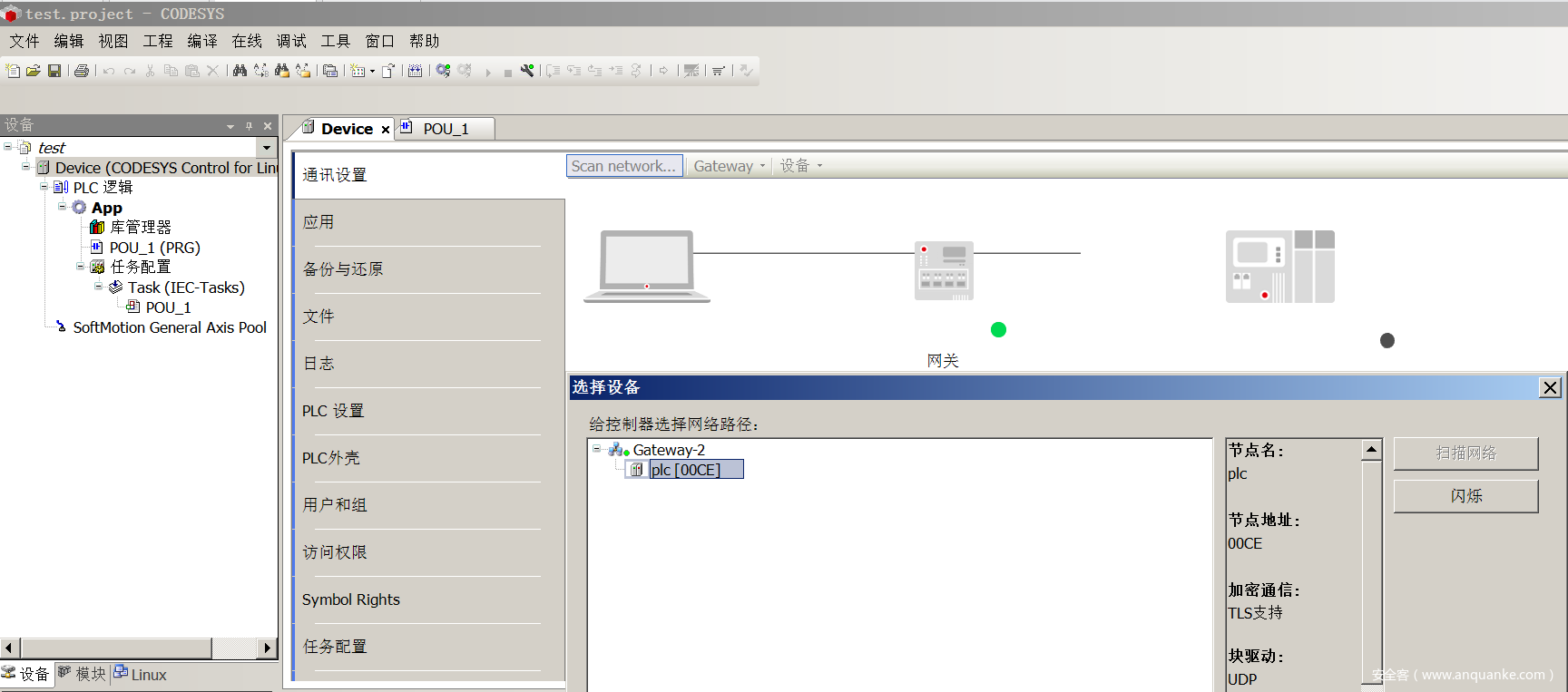

先点击项目树定端的device项目，会出现device设置界面，然后需要修改gateway的IP为现在ENG这个虚拟机的IP，同时看到gateway灯为绿色，同时可以自动发现PLC控制器。

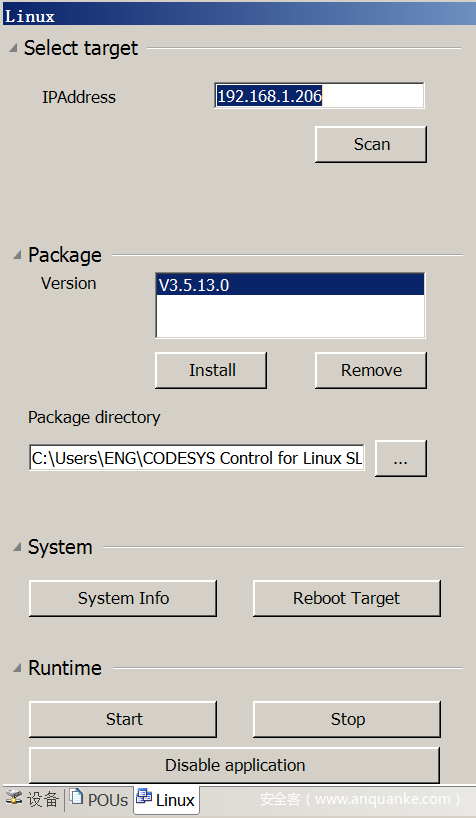

在工具-update linux，选择查看PLC控制，在IP地址中填写PLC虚拟机的IP，然后点击scan按钮，看看是否可以通过二层查找到这个PLC。对于要求PLC的密码填入上上述的密码。

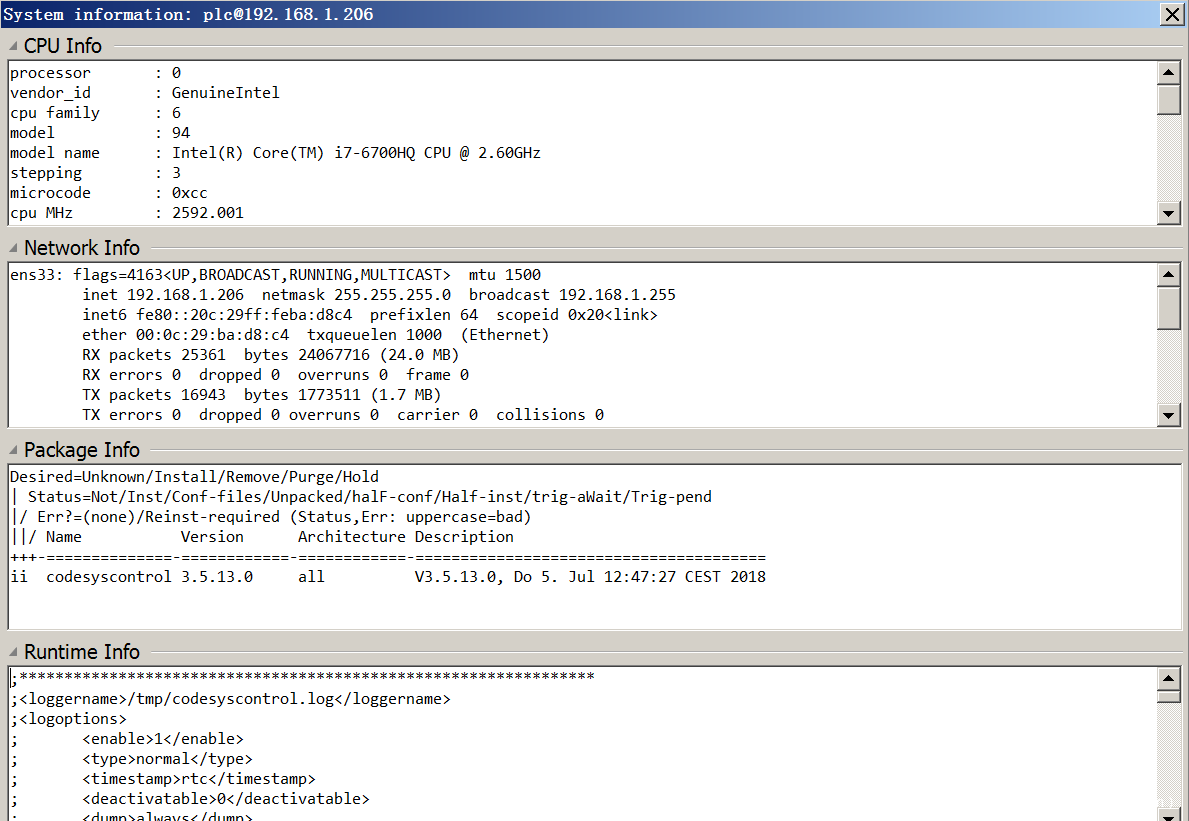

然后可以在这个控制面板上看到，以上这些功能，比如可以通过这个PLC的控制面板，启动PLC，停止PLC，关闭PLC的Runtime，重启PLC这台虚拟机。点击系统信息可以看到PLC的内部详细描述。
然后选择菜单中在线-登陆，就可以进入PLC的监控环境，进入后PLC的状态为停止，要点击工具栏上运行后，就可以看到PLC的状态转为运行。可以在变量上通过对test0的变量准备值设置为true后，选择右键写入变量，就可以看到PLC的逻辑运行起来。
至此Codesys工控环境已经搭建起来，大家就可以来做一些环境的熟悉和学习，以及协议逆向和漏洞复现工作了。
IRTeam工控安全红队-剑思庭（微信：jiansiting）
