MsraMiner: 潜伏已久的挖矿僵尸网络

360安全客 安全知识 111526 4

2017 年 11 月底，我们的 DNSMon 系统监测到几个疑似 DGA 产生的恶意域名活动有异常。经过我们深入分析，确认这背后是一个从 2017 年 5 月份运行至今的大型挖矿僵尸网络（Mining Botnet）。此僵尸网络最新的核心样本压缩包文件名为 MsraReportDataCache32.tlb ，我们将其命名为MsraMiner Botnet。

该僵尸网络的特征包括：

  • 运行时间：2017 年 5 月份运行至今
  • 传播方式：
    • 利用 NSA 武器库来感染，通过 SMB 445 端口传播
    • 蠕虫式传播：样本自带 Web Server提供自身恶意代码下载。样本扩散主要靠失陷主机之间的 Web Server 或 Socket 传输，同时提供了 C&C 端获取样本作为后备机制；
  • 传播范围：感染失陷主机数量保守估计30,000 台
  • 获利手段：主要是挖矿
    • 挖矿进程由 XMRig 编译而来；
    • 矿池：利用自行注册的域名做掩护，CNAME到知名的 xmr.pool.minergate.com
    • 矿池账号：是一批 Protonmail 的邮箱地址，Protonmail 是知名的匿名邮箱供应商
    • 部分样本的挖矿行为，可以根据 C&C 域名的解析结果来控制；
  • 新的逃避检测的手段：
    • C&C 域名形似 DGA 产生，非常随机，其实都硬编码在样本中；
    • 主动抑制：C&C 域名大部分时间会解析到保留地址段，会一定程度上抑制样本的传播和更新，历史上解析过的 C&C IP 相关端口也会封闭，只会在短暂的时间内放开 C&C 的正常服务功能。



规模与流行度

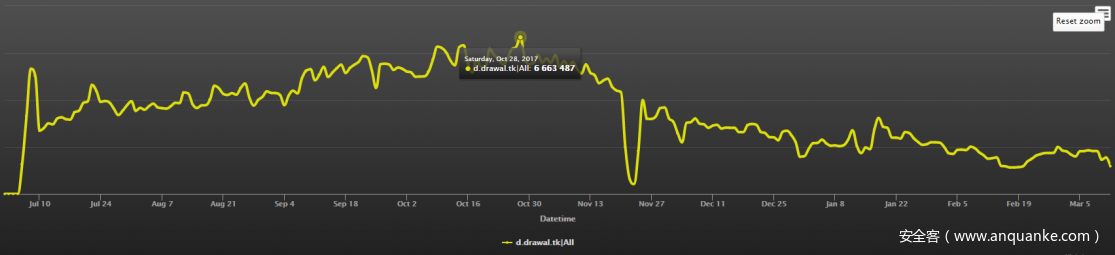

根据 DNSMon 统计，MsraMiner 相关 C&C 域名中请求量最高的是 d.drawal.tk ，巅峰时期达到 6.7M/天，直 到现在，每天的请求量还在 2M 上下：

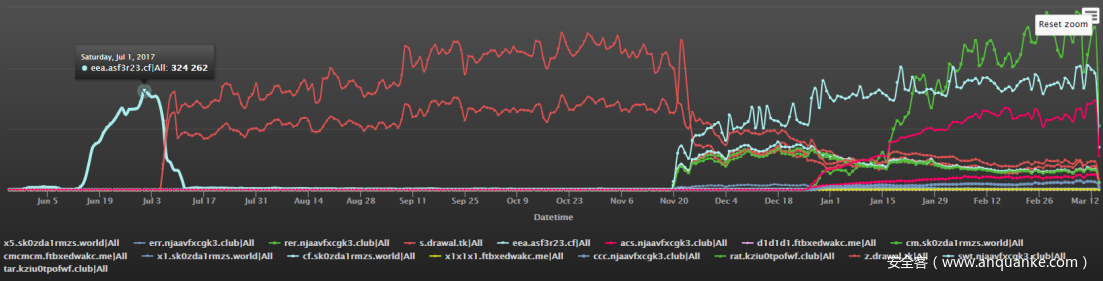

其他 C&C 域名的请求量均低一个数量级，但巅峰时期也能达到 500K+/天，趋势图如下：

在我们 DNSMon 内部的域名流行度排行中， s.darwal.tk 历史最高流行度排名达到 165417 名。作为对比，我们此前发现的百万级僵尸节点的僵尸网络 MyKings 中，历史流行度排名最高的 C&C 域名 up.f4321y.com 排名为 79753 。



MsraMiner 的版本与迭代

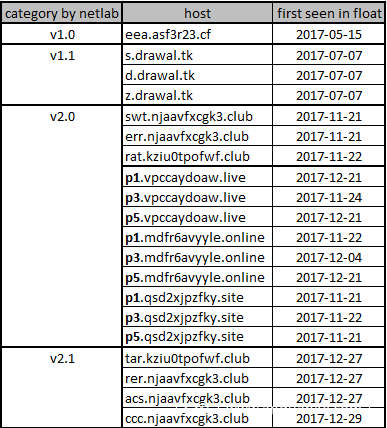

据我们的追溯分析，MsraMiner 共有 2 个大版本，每个大版本中有 1 版明显的更新，我们将其版本命名为 v1.0/v1.1，v2.0/v2.1(当前最新)，各版本发生的期间和对应的C2 如下表所示：

MsraMiner v1.x 组成结构简单，小版本更新主要区别在于 C&C：

  • v1.0 起始于 2017.5 月份，2017.7 月份终止，仅靠一个主 C&C 域名 eea.asf3r23.cf 支撑；
  • v1.1 起始于 2017.7 月份，2017.11 月份开始逐渐消亡，主要靠 3 个 C&C 域名 s.drawal.tk / d.drawal.tk / z.drawal.tk 支撑。
  • v1.0 / v1.1 的更新，通过前面的域名请求趋势图可以清晰地看出来，在 2017.7 月初， eea.asf3r23.cf 的请求量骤降，而 *.darwal.tk 三个域名的请求量骤增。

MsraMiner v2.x 组成相对复杂，小版本更新主要区别在于部分文件名和服务名的变更，以及与 C&C 服务器的交互。细节：

  • v2.0 起始于 2017.11 月份，此时， *.darwal.tk 三个域名的请求量骤降，而 swt.njaavfxcgk3.club / rat.kziu0tpofwf.club 等 C&C 域名的请求量骤增；
  • v2.1 起始于 2017.12 月底，此时 MsraMiner 上线了一批新的 C&C 域名，并对样本做了小幅更新。

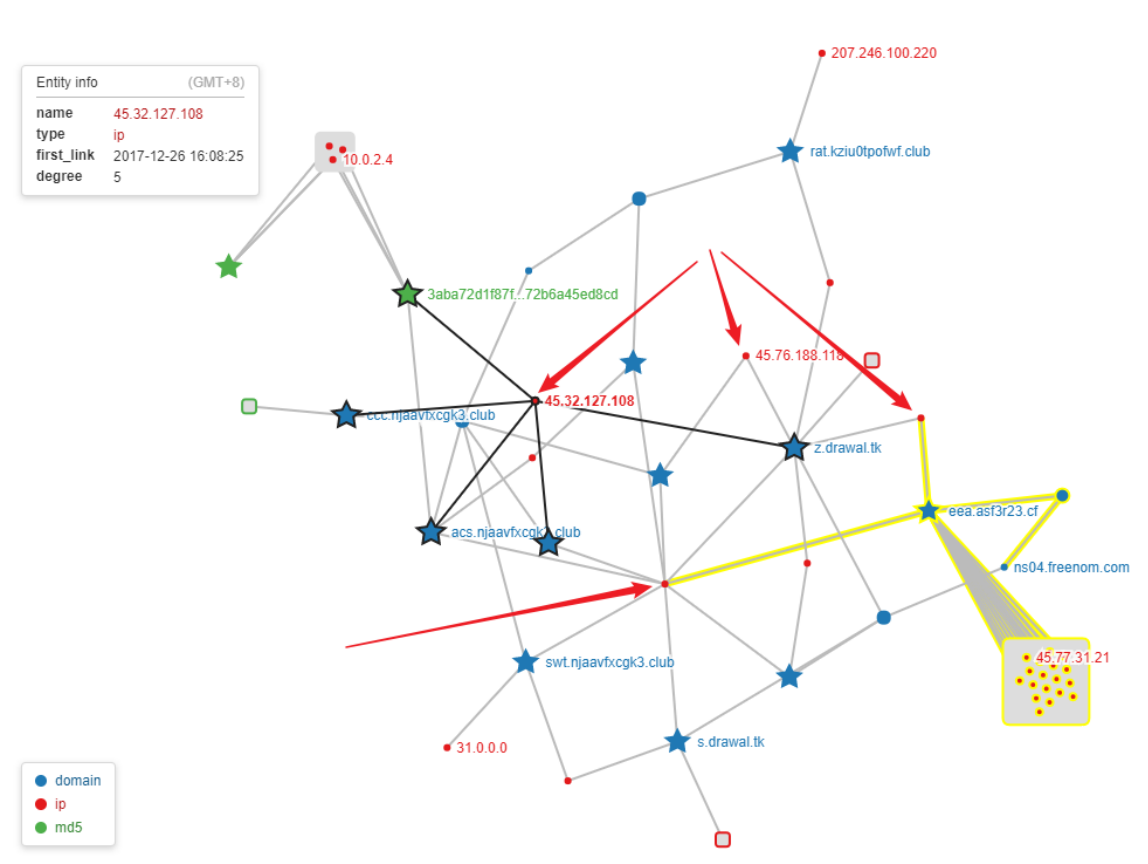

MsraMiner 这些版本相关的域名、样本、IP 等 IoC，在背后都有千丝万缕的联系，通过下图可以直观看出来（箭头所指为 IoC 关联的点）：



挖矿

第一代 MsraMiner 挖矿行为相对简单，启动参数如下（其他配置则在 iolchxfz32.dat 文件中）：

‐o stratum+tcp://xmr.pool.minergate.com:45560‐u dashcoin@protonmail.com ‐t %d

第二代 MsraMiner 挖矿的矿池和账户就比较隐蔽。矿池地址和账户以及部分 C&C 域名被硬编码在前一阶段样本 中，并由前一阶段样本保存到注册表中。下一阶段样本会读取注册表中的加密数据，解密之后作为启动矿机的参 数，其中解密出来的矿池域名和挖矿账户：

-o p1.mdfr6avyyle.online:45560 -u lqbpyceupn@protonmail.com
-o p3.mdfr6avyyle.online:45560 -u dkeofj3f1e@protonmail.com
-o p5.mdfr6avyyle.online:45560 -u jodkrofar4@protonmail.com

-o p1.qsd2xjpzfky.site:45560 -u odiqldkee2@protonmail.com
-o p3.qsd2xjpzfky.site:45560 -u wvsymvtjeg@protonmail.com
-o p5.qsd2xjpzfky.site:45560 -u dkw1kaxlep@protonmail.com

-o p1.vpccaydoaw.live:45560 -u xsdkedkoap@protonmail.com
-o p3.vpccaydoaw.live:45560 -u a9akdsddje@protonmail.com
-o p5.vpccaydoaw.live:45560 -u rofk4e9dda@protonmail.com

MsraMiner 启动矿机（XMRig），还会根据当前 CPU 配置自动调整 -t 参数，即线程数，调整策略如下：

而上面那些矿池域名并非自建矿池，它们的 CNAME 都是 xmr.pool.minergate.com ，我们统计到的 CNAME 配置为 xmr.pool.minergate.com 的域名有：

p1.jdi1diejs.club
p1.mdfr6avyyle.online
p1.qsd2xjpzfky.site
p1.vpccaydoaw.live
p3.mdfr6avyyle.online
p3.qsd2xjpzfky.site
p3.vpccaydoaw.live
p4.jdi1diejs.club
p5.mdfr6avyyle.online
p5.qsd2xjpzfky.site
p5.vpccaydoaw.live



V1.x 系列样本行为分析

文件构成

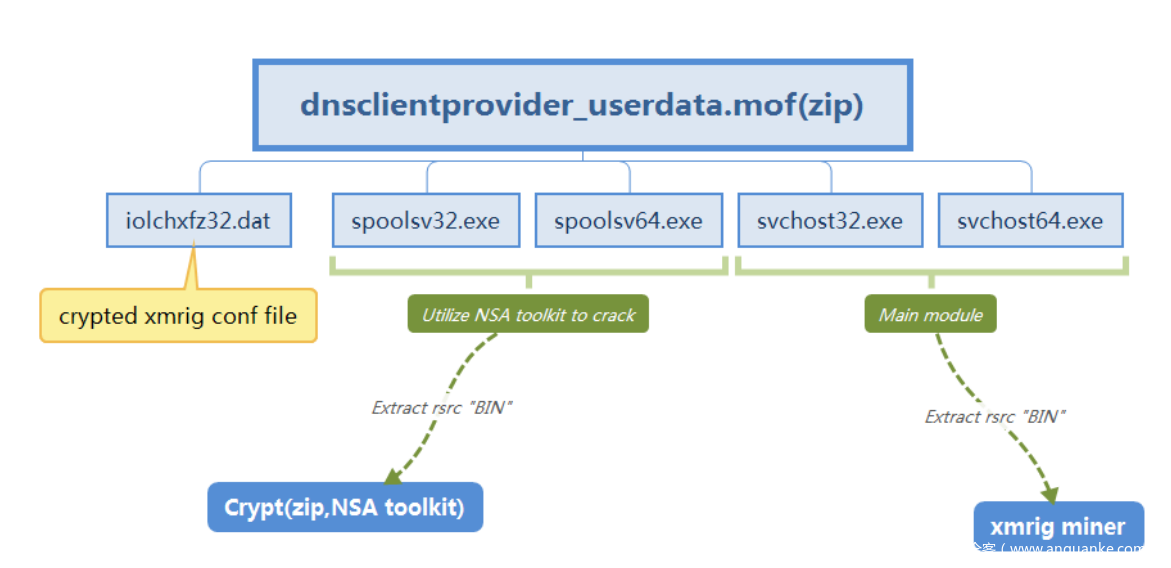

第一代 MsraMiner 涉及的原始样本文件如下（注明 zip 的，文件实为 ZIP 压缩包）

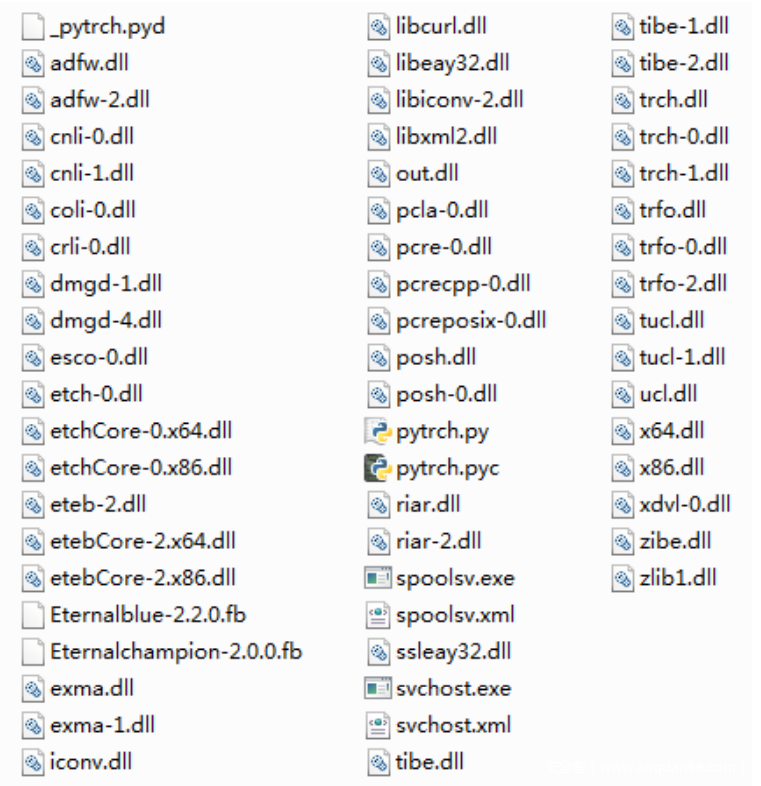

其中的 Crypt 文件实为 NSA Toolkit Zip 压缩包，其解压后的文件列表如下：

执行流程

第一代 MsraMiner 会利用上述文件完成感染，进而在失陷主机上启动矿机程序来挖矿，其感染的概要过程为（A 与 B 均为失陷主机）：

(A)svchost.exe–>(A)spoolsv.exe–>(payload to crack B)x86.dll/x64.dll–>(B)svchost.exe

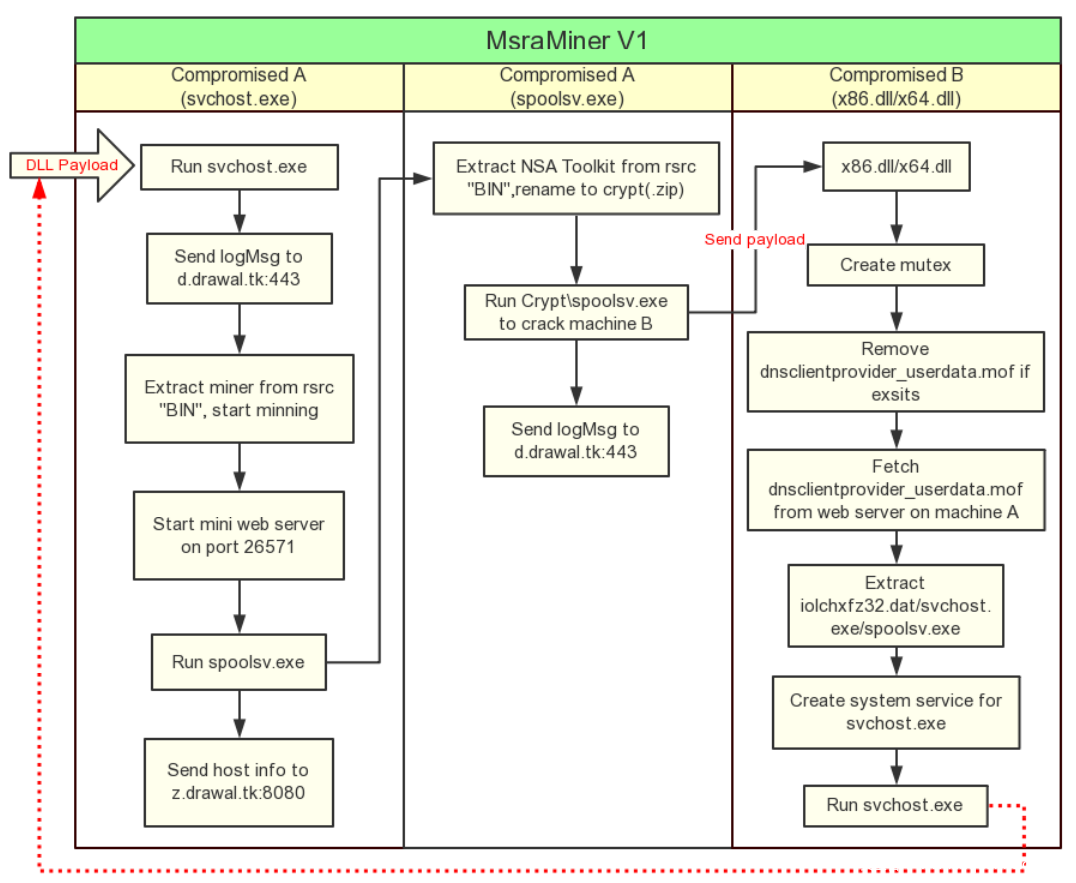

流程图如下（假设失陷主机 A 为攻击机，去感染 B 主机，系统均为 32bit，如无注明，均以 v1.1 的样本分析结果进行描述）：

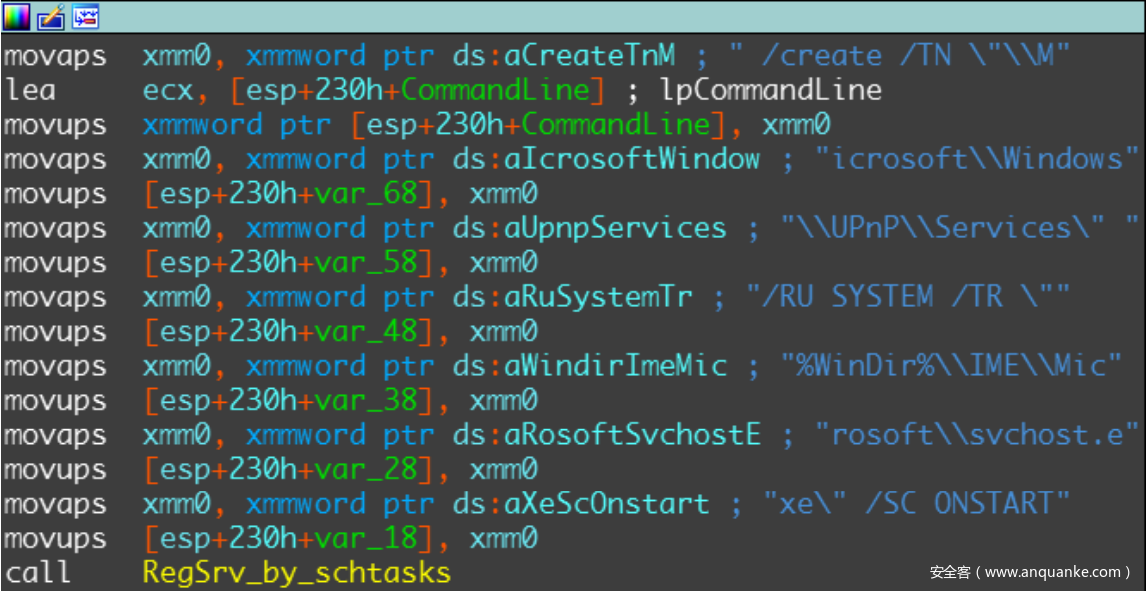

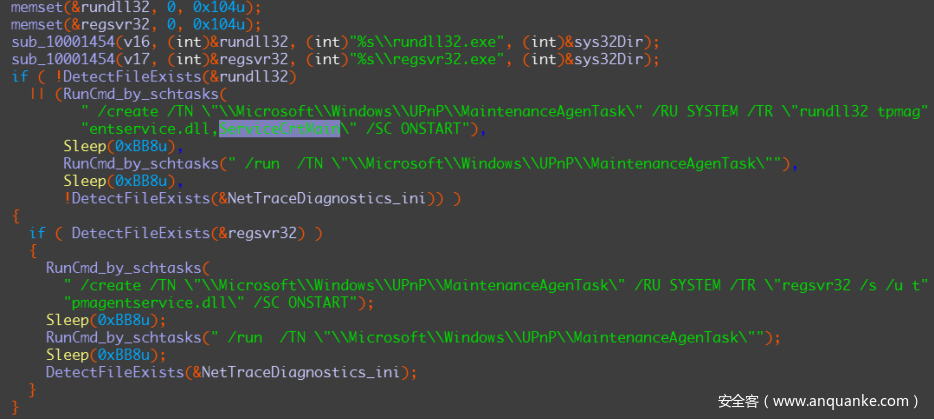

首先，A 中启动的 svchost.exe 程序，通过 schtasks.exe /create 命令注册系统服务，开机启动，从而驻留系统：

A 中 svchost.exe 通过 HTTP POST 请求，向 hxxp://d.drawal.tk:443 发送程序运行日志 [*] Hello %d
min…\n ，后续运行过程中还会频繁向该接口发送其他内容的程序运行日志。v1.0 版本中，承载此功能的C&C 域名是 eea.asf3r23.cf ；
A 中 svchost.exe 启动一个线程，从自身 BIN 资源中抽取矿机程序，启动挖矿；

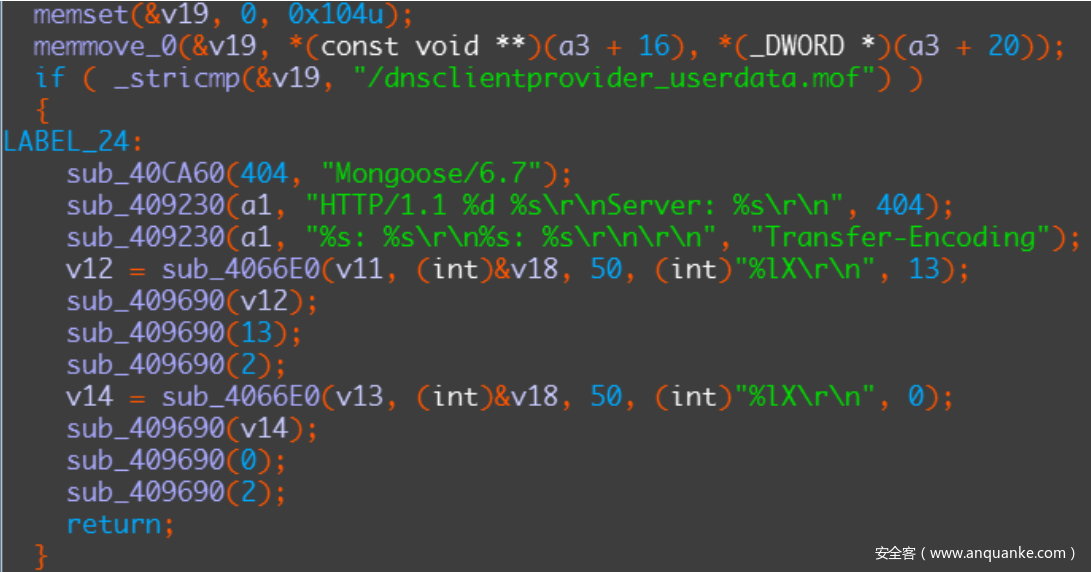

A 中 svchost.exe 启动一个线程，该线程启用了一个 Mongoose 框架实现的 Mini Web Server，端口为
26571 ，该 Web Server 把本机的 dnsclientprovider_userdata.mof 文件对外提供下载，对方通过 HTTP
GET 方式请求此资源，svchost32.exe 就会把该文件推送过去；如果对方通过其他 HTTP Post 访问该 Web 服务，则返回 HTTP 404；如果是其他 HTTP Method 访问该 Web 服务，则返回字符串 Hell World? ；

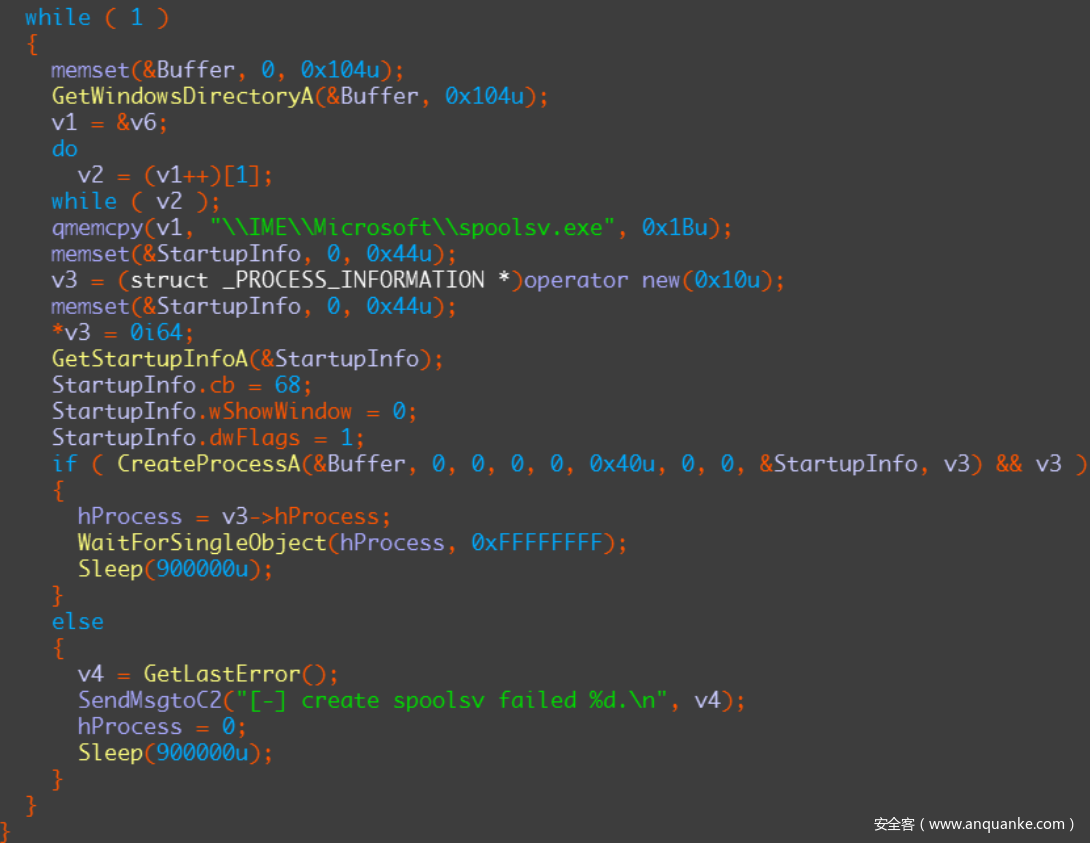

A 中 svchost.exe 启动线程，每隔 900s 运行一次本地的 spoolsv.exe 程序，该程序会先释放自身 BIN 资源中的 Crypt （实为 NSA Toolkit zip 压缩包），将 Crypt 解压，并把其中的文件释放到 %win_dir%\IME\Crypt\ 目录中，然后启动 Crypt 目录中的相关工具程序，对同网段中其他机器（比如机器B）发起感染；

A 中 spoolsv.exe 会启动 Crypt\spoolsv.exe 发起感染，如果成功感染机器 B，则会把 Crypt\x86.dll 作为Payload 去机器 B 上执行；
A 中 svchost.exe 每隔 901.5s 左右向 z.drawal.tk:8080 发送一次本机详细配置信息，v1.0 版本中，承载此功能的 C&C 域名为 eea.asf3r23.cf ；

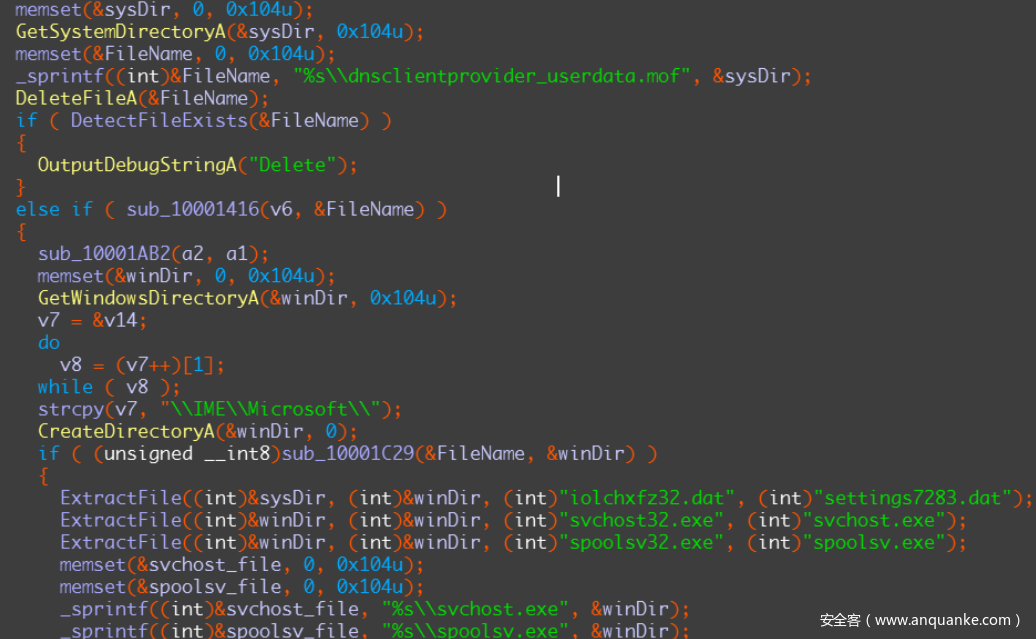

B 中，x86.dll 文件做以下几件事：

  • create mutex {5EC0AC33D-E23D-C8A2-A92C833} ；
  • 检测本地是否存在 dnsclientprovider_userdata.mof ，若有，则删除；
  • 从 A 机器的 Mini Web Server 获取 dnsclientprovider_userdata.mof ，将其中的 iolchxfz32.dat / svchost32.exe / spoolsv32.exe 解压出来，放到 %win_dir%\IME\Crypt\ 中，并
    分别重命名为 settings7283.dat / svchost.exe / spoolsv.exe
  • 将 svchost.exe 通过 schtasks.exe /create 命令注册系统服务，并启动 svchost.exe；
  • 至此，通过 (A)svchost.exe–>(A)spoolsv.exe–>(payload to crack B)x86.dll–>(B)svchost.exe 的攻击链完成一轮感染。

值的一提的是，svchost.exe 可以通过 s.drawal.tk 域名的解析情况来控制矿机的启动与终止（v1.0 不具有此功能）：

  • 如果 s.drawal.tk 解析 IP 的 A 段数字为 1 或 3 ，则不启动矿机，0.3s 后重新检查解析结果；
  • 如果 900s 之后 s.drawal.tk 的解析结果有变化，则终止矿机运行。



V2.x 系列样本行为分析

文件构成

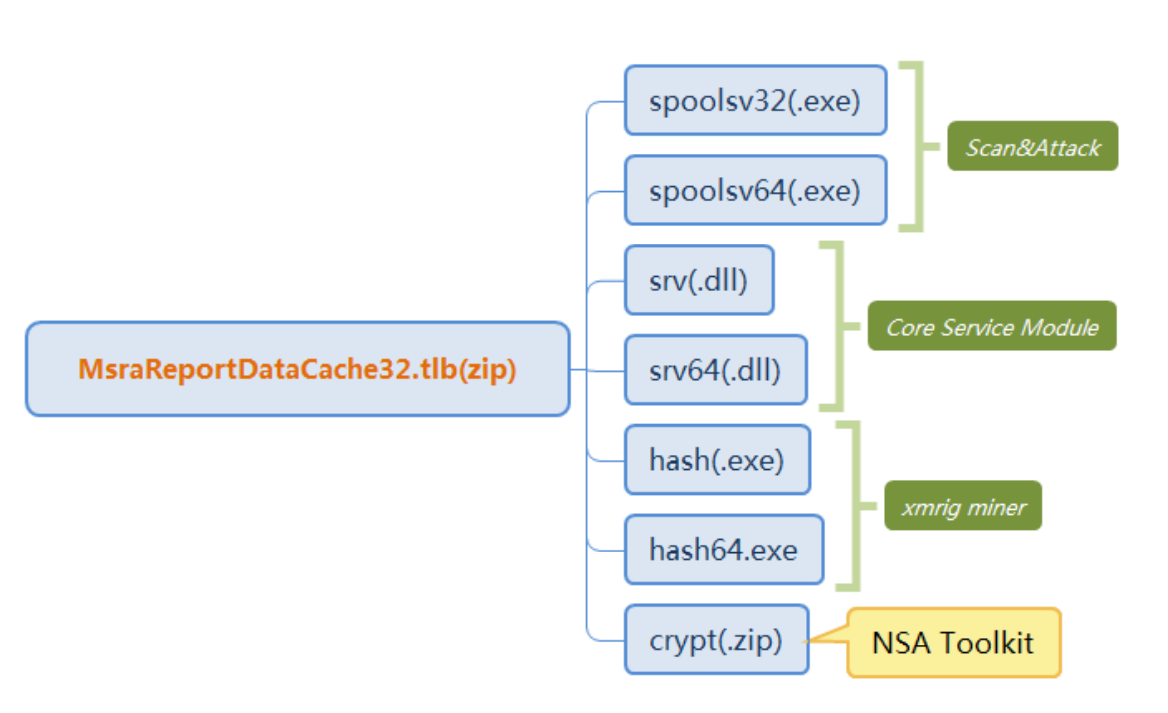

第二代 MsraMiner 涉及的原始样本文件如下（注明 zip 的，文件实为 ZIP 压缩包）：

第二代 MsraMiner 会利用上述文件完成感染，进而在失陷主机上启动矿机程序来挖矿。其感染的概要过程为（A 与 B 均为失陷主机）：

(A)srv–>(A)spoolsv.exe–>(payload to crack B)x86.dll/x64.dll–>(B)srv.exe

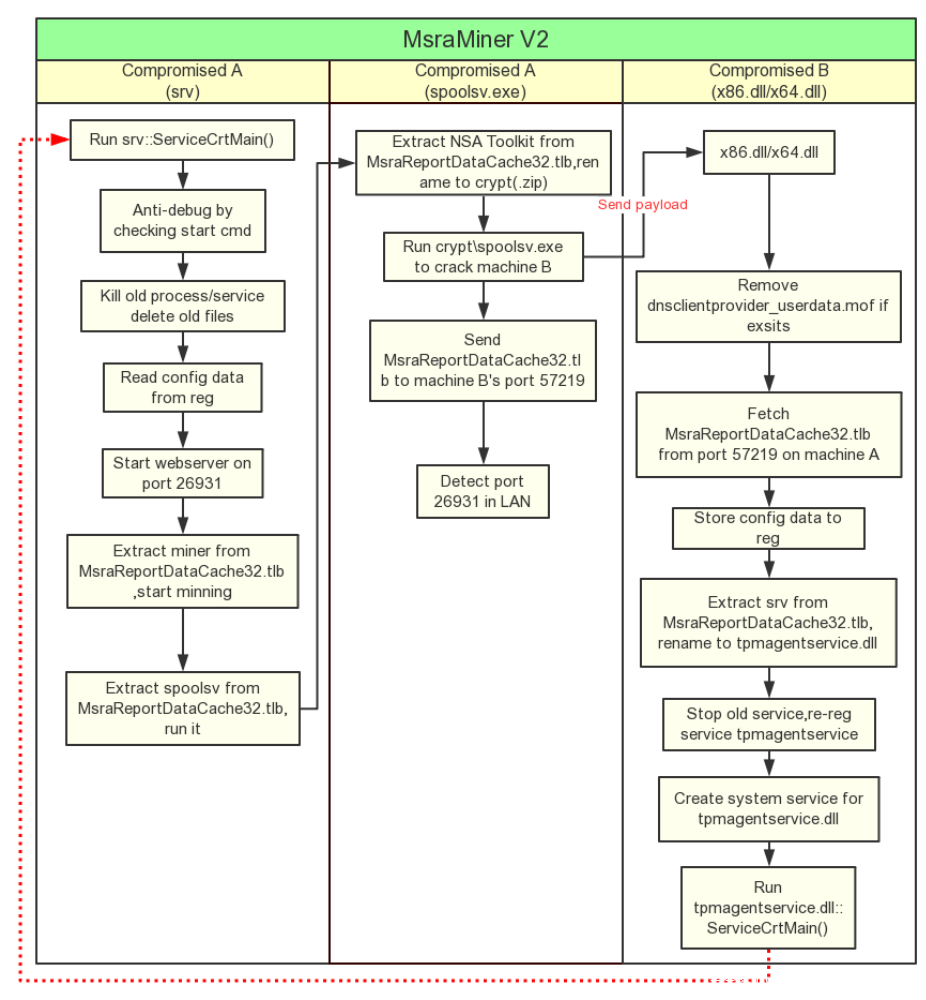

流程图如下（假设失陷主机 A 为攻击机，去感染 B 主机，系统均为 32bit，如无注明，均以 v2.1 的样本分析结果进行描述）：

  • A 中，srv 是个 DLL 文件，是 MsraMiner 驻留失陷主机的核心服务文件，在失陷主机上会被重命名为 tpmagentservice.dll 。srv 中的 ServiceCrtMain() 函数由 NSA 工具包的 Payload 启动：
  • A 中， srv 的 Common 模块检查自身的启动命令，如果不是由 svchost.exe / rundll32.exe / regsvr32.exe 其中之一启动，则结束进程，以此实现一定的反调试功能；
  • A 中，srv 的 Common 模块 在 C:\Windows\system32\ 目录下创建 NetTraceDiagnostics.ini 文件；
  • A 中， srv 的 Common 模块会杀掉第一代、第二代 MsraMiner 的相关进程，停止旧服务（vmichapagentsrv ）、删除旧文件；
  • A 中 srv 的 Common 模块读取注册表项 HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\ 下面 ServicesPixels 键的值，该处保存着变形 XOR 加密后的 C2 Domain、矿池域名和挖矿账号；
  • A 中 srv 的 WebHost 模块在 26931 端口启动 Mini WebServer，对任何 HTTP 请求均以 HTTP 404 响应。
  • v2.0 的 Mini WebServer 端口是 36215 ，且功能更复杂，既提供压缩包的下载（请求hxxp://[c2domain]/NrsDataCache.tlb ），也提供注册表数据的下载（请求hxxp://[c2domain]/d/msdownload/update/others/88ee176ce078def878ee.cab ）；
  • v2.0 的 srv 文件 还会通过 Downloader 模块向 C2 请求最新的配置数据（C2 Domain、矿 池域名和挖矿账号）；
  • v2.0 的 srv 文件，还会把当前进程的运行日志频繁发送给 hxxp://err.njaavfxcgk3.club:443 ； A 中 srv 的 Job 模块，会从 C:\Windows\system32\MsraReportDataCache32.tlb 中解压出 hash 文件（xmrig 矿机程序），重命名为 TrustedHostServices.exe （v2.0 会重命名为 SecUpdateHost.exe ），并用注册表中读取的配置作为启动参数，启动矿机（矿机的线程数量策略同 v1.x）；
  • A 中 srv 主模块会启动一个线程，每隔 1s 向 hxxp://[c2domain]:4433/uripath 发送 POST 请求，其中 uri_path 为 5b8c1d | d0a01e | a4c80e 其中之一，疑似可以从 C2 上获取 MsraReportDataCache32.tlb 来更新本地样本；
  • A 中 srv 的 Infection 模块从 C:\Windows\system32\MsraReportDataCache32.tlb 中解压出 spoolsv32 ，重命名为 spoolsv.exe 并启动，执行感染功能，spoolsv.exe 的具体功能如下：
    • 从 C:\Windows\system32\MsraReportDataCache32.tlb 中解压出 crypt(.zip)，crypt 是 NSA 工具包，从中取出攻击程序和配置文件，向局域网发起攻击，Payload 为 crypt 压缩包中的 86.dll / x64.dll；
    • 入侵成功后，Paylod DLL 在失陷主机 B 那里开 57219 端口，然后从攻击机把MsraReportDataCache32.tlb 上传到失陷主机 B；
    • 探测局域网主机 26931（Mongoose WebServer）端口，26931 端口由其他失陷主机的主控模块 srv 开 启；
    • 与 C2 交互（功能未明，C2 已失效，以下 C2 仅为举例）：
hxxp://acs.njaavfxcgk3.club:4431/f79e53
hxxp://acs.njaavfxcgk3.club:4433/5b8c1d
hxxp://rer.njaavfxcgk3.club:4433/a4c80e
hxxp://rer.njaavfxcgk3.club:4433/d0a01e
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐
hxxp://ccc.njaavfxcgk3.club:4431/f79e53
hxxp://ccc.njaavfxcgk3.club:4433/5b8c1d
hxxp://rer.njaavfxcgk3.club:4433/a4c80e
hxxp://rer.njaavfxcgk3.club:4433/d0a01e
  • B 中 x86.dll 有以下主要行为：
    • 删除旧文件 MsraReportDataCache32.tlb/tpmagentservice.dll/NetTraceDiagnostics.ini ；
    • 从 57219 端口接收 A 主机传过来的 MsraReportDataCache32.tlb ；
    • 将自身携带的加密数据存储到注册表项 HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\ 下面 ServicesPixels 键中；
    • 终止旧的主服务，从 MsraReportDataCache32.tlb 中解压出 srv 文件，重命名为tpmagentservice.dll ，并重新注册服务 tpmagentservice ，启动 tpmagentservice.dll 的ServiceCrtMain() 函数。 至此，第二代 MsraMiner 完成了从失陷主机 A 到失陷主机 B 的感染，并根据配置文件启动矿机程序进行挖矿

IoC 列表

#

swt.njaavfxcgk3.club
x1.sk0zda1rmzs.world
x5.sk0zda1rmzs.world
d1d1d1.ftbxedwakc.me
x1x1x1.ftbxedwakc.me
tar.kziu0tpofwf.club
rer.njaavfxcgk3.club
acs.njaavfxcgk3.club
ccc.njaavfxcgk3.club
cf.sk0zda1rmzs.world
cm.sk0zda1rmzs.world
cmcmcm.ftbxedwakc.me
err.njaavfxcgk3.club
rat.kziu0tpofwf.club
p3.njaavfxcgk3.club
s.drawal.tk
d.drawal.tk
z.drawal.tk
eea.asf3r23.cf
p3.qsd2xjpzfky.site
p1.mdfr6avyyle.online
p1.qsd2xjpzfky.site
p5.qsd2xjpzfky.site
p5.mdfr6avyyle.online
p3.mdfr6avyyle.online
p1.vpccaydoaw.live
p5.vpccaydoaw.live
p3.vpccaydoaw.live



C2 ip asn

AS20473 Choopa, LLC 104.238.149.229
AS20473 Choopa, LLC 107.191.61.152
AS20473 Choopa, LLC 108.61.246.77
AS20473 Choopa, LLC 108.61.247.93
AS4837 CHINA UNICOM China169 Backbone 119.188.68.5
AS20473 Choopa, LLC 207.246.100.220
AS20473 Choopa, LLC 45.32.110.163
AS20473 Choopa, LLC 45.32.121.95
AS20473 Choopa, LLC 45.32.127.108
AS20473 Choopa, LLC 45.32.48.160
AS20473 Choopa, LLC 45.32.51.130
AS20473 Choopa, LLC 45.63.127.197
AS20473 Choopa, LLC 45.63.94.237
AS20473 Choopa, LLC 45.76.103.25
AS20473 Choopa, LLC 45.76.185.56
AS20473 Choopa, LLC 45.76.188.118
AS20473 Choopa, LLC 45.76.199.181
AS20473 Choopa, LLC 45.76.48.72
AS20473 Choopa, LLC 45.76.51.49
AS20473 Choopa, LLC 45.76.55.4
AS20473 Choopa, LLC 45.77.11.148
AS20473 Choopa, LLC 45.77.14.227
AS20473 Choopa, LLC 45.77.20.217
AS20473 Choopa, LLC 45.77.22.234
AS20473 Choopa, LLC 45.77.25.58
AS20473 Choopa, LLC 45.77.29.88
AS20473 Choopa, LLC 45.77.31.21



样本 md5

011d6ce51b7806dca26c300e8d26f9bb
1e0022c02030f2b4353b583beffbade9
3aba72d1f87f4372162972b6a45ed8cd
593c0352bda3fee2e0d56d63601fa632
61c49acb542f5fa5ea9f2efcd534d720
6b6dd446403f10f43c33e83946eafa99
74fc7442f54a49875cbd5c3d6398847a
a937565fc52028949d8fca743c05b273
a9ef70160121d3d6ca0692b3081498fd
aa378f3f047acc8838ffd9fe4bd0025b
c24315b0585b852110977dacafe6c8c1
c284767a12c1670f30d3d1fe1cd8aedd
045cb0ab19e900e07f148233762cdff6
2bcd21c4ce8a1a2ff0769cd2aef2ff88
ed0fe346f568d6dff3aaf0077c91df2a
f7cd555799147d509e554b0e585aced0
c899d12ceff6ded5a37335f44356caaf
4b157f03f33cccb7b4182351a5126936
33fe92ae1bb36e7a7b7b7342627bd31e
49f7f7d75021e90761141c5fe76445a6
d92cd7ddb81d2c4a17e1b329ef7a2f1d
dca0d1e613f2ac48e231883870e5b3e9
739ab9250f32e006208f1ff15cd0d772
a8dfb2d7aee89a4b9ad194c7128954c6

（完）
