0x00 前言
在西弗吉尼亚州查尔斯顿举行的SecureWV 2019网络安全会议上，我和Peixue做了名为“详解Tor Bridge及Pluggable Transport”的主题演讲。这里我们将通过两篇文章与大家分享更多细节，在第一篇文章中，我将介绍如何通过逆向工程找到Tor内置的Bridge（网桥），以及在启用Bridge时Tor浏览器的工作方式。
0x01 Tor浏览器及Tor网络
Tor浏览器是用来提供匿名Internet连接的一款工具，可以通过Tor网络实现多层加密。当用户使用Tor浏览器浏览网站时，真实IP地址会被Tor网络隐藏，因此目的网站永远不知道真实源IP地址。用户可以在Tor网络上自己创建站点，域名后缀为.onion。通过这种方式，只有Tor浏览器能够访问该站点，并且没有人知道站点的真实IP地址。这也是勒索软件犯罪分子要求受害者通过Tor浏览器访问.onion网站上付款页面的原因之一。Tor项目团队也知道这一点，在项目博客中明确指出“Tor已经被滥用于犯罪场景中”。
Tor浏览器是基于Mozilla Firefox的一个开源项目，我们可以从官网下载源代码。Tor网络是一个全球overlay网络，由数千个自愿加入的中继节点所组成。该网络有两种中继节点：普通中继节点以及bridge中继节点。普通中继节点可以通过Tor主目录查看，网络传感器可以轻松识别并阻止到普通中继节点的连接。
bridge的信息在Firefox的配置文件中定义，因此我们可以在Tor浏览器的地址栏中输入about:config中显示该信息，如图1所示：
图1. 在Tor浏览器中显示配置信息
然而，bridge中继节点并没有在Tor主目录中显示，这意味着传感器无法轻松阻止到这类节点的连接。在本文中，我将介绍如何利用Tor浏览器的内置功能来寻找这类bridge及中继节点。
为了在Tor浏览器中使用bridge中继，我们可以采用两种方式。Tor浏览器内置了一些bridge供用户选择。如果内置的bridge无法正常工作，用户可以从Tor网络设置中获取更多bridge。用户可以访问https://bridges.torproject.org/，或者向bridges@bridges.torproject.org发送邮件来获取该信息。
0x02 实验环境
我们的实验环境如下所示：
- Windows 7 32-bit SP1
- Tor浏览器8.0
- TorLauncher 0.2.16.3（扩展）
- Torbutton 2.0.6（扩展）
所使用的Tor浏览器版本信息如下：
图2. Tor浏览器版本信息
在分析过程中，Tor浏览器推出了一个新版本（2019年10月22日）：Tor浏览器9.0版，大家可以阅读本文附录了解更多信息。
0x03 使用内置Bridge运行Tor浏览器
我分析的Tor浏览器提供了4种bridge：obfs4、fte、meek-azure以及obfs3，这些bridge称为“Pluggable Transpoort”（可插拔传输器），具体设置如图3所示：
图3. 在Tor网络设置页面选择使用内置bridge
Tor官网强烈推荐使用Obfs4 Bridge，下文所有分析工作都基于这种bridge开展。当Tor浏览器建立obfs4连接时，我分析了通信流量，发现TCP会话由obfs4proxy.exe创建，该进程是bridge客户端进程。
使用obfs4启动Tor浏览器时的进程依赖情况如图4所示，其中firefox.ex启动tor.exe，后者随后启动obfs4proxy.exe。obfs4proxy.exe进程位于Tor_installation_folder\Browser\TorBrowser\Tor\PluggableTransports路径中，一开始我认为内置的obfs4 bridge应该硬编码在obfs4proxy.exe进程中。
图4. 使用obfs4 bridge的进程树
0x04 分析obfs4proxy.exe进程
启动调试器，attach到obfs4proxy.exe，然后在connect API上设置断点，该API通常用来创建TCP连接。通常情况下，通过逆向工程我们可以通过该API快速找到IP地址及端口。然而当连接到我们创建的obfs4 bridge时，断点从来没被触发过。进一步分析obfs4proxy.exe进程后，我发现该进程实际使用的是来自mswsock.dll的另一个API：MSAFD_ConnectEx。
图5. 调用MSAFD_ConnectEx API

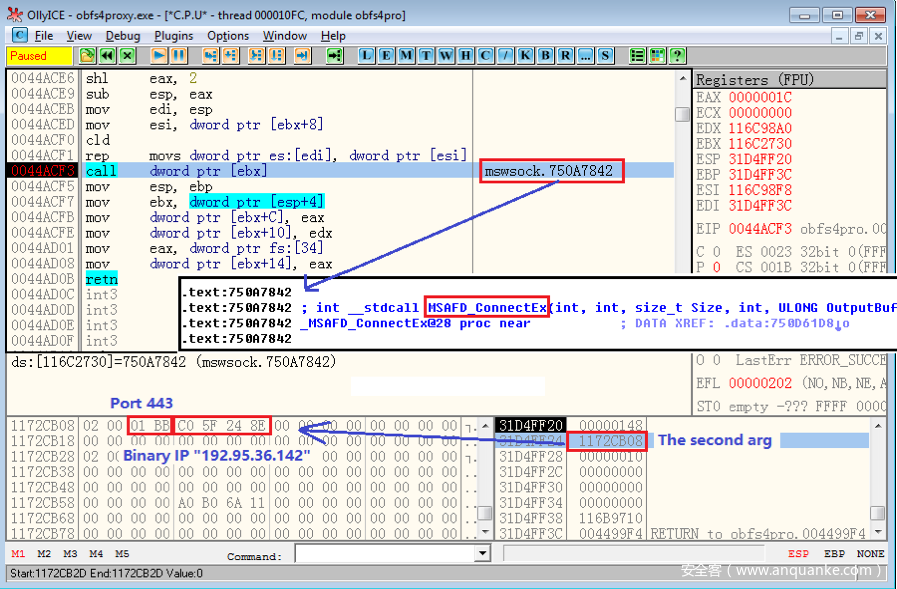

如图5所示，obfs4proxy.exe即将调用mswsock.MSAFD_ConnectEx()来与内置obfs4 bridge建立TCP连接，使用的IP地址及端口为192.95.36.142:443。该函数的第二个参数为指向sockaddr_in结构变体的一个指针，其中包含待连接的IP地址及端口信息。随后，该函数会调用WSASend及WSARecv来与obfs4 bridge通信。大家可能会注意到OllyDbg调试器无法正确识别该API，因为该API不属于mswsock.dll的导出函数。在IDA Pro对mswsock.dll的分析中，我们可以看到750A7842地址处为MSAFD_ConnectEx() API。此外，call dword ptr [ebx]指令用来调用obfs4proxy.exe所需的几乎所有系统API，这也是对抗API分析的一种方式。
根据我的分析，Tor使用的大多数PE文件（exe及dll文件，如obfs4proxy.exe）似乎使用GCC MINGW-64w编译器变异，该编译器始终使用mov [esp], …指令将参数传递给函数（而不是使用push ...指令）。不断跟踪从MSAFD_ConnectEx()开始的调用栈后，我发现一开始我并没有猜对，内置的IP地址及端口并没有硬编码在obfs4proxy.exe中，而是通过本地环回TCP连接来自于tor.exe父进程。
图6. obfs4proxy.exe接收某个obfs4 bridge的IP地址及端口
通常情况下，从tor.exe发往obfs4proxy.exe的第3个数据包中包含内置obfs4 bridge二进制格式的IP地址及端口，如图6所示。这是一个Socks5报文，大小为0xA字节。05 01 00 01为Socks5协议头，其余数据为IP地址及端口信息。该数据包用来指导obfs4proxy.exe使用二进制IP地址及端口与bridge建立连接。obfs4proxy.exe随后将解析数据包，将二进制的IP地址及端口转化为字符串格式，这里为154.35.22.13:16815。
0x05 分析Tor.exe
tor.exe使用了名为libevent.dll的第三方模块，该模块来自于libevent库（一个事件通知库），用来驱动Tor执行各种任务。Tor的大多数socket任务（connect()、send()、recv()等）依赖于事件，由libevent自动调用。当在Tor.exe中跟踪包含bridge IP地址及端口的数据包时，可以在调用栈上下文中看到许多返回地址位于libevent.dll模块中。在图7中，Tor.exe正在调用ws2_32.send() API来发送包含bridge IP地址及端口的数据包，这与图6中收到的数据包类似。
图7. tor.exe使用libevnet模块将bridge的IP及端口发送到bridge进程
通过不断跟踪tor.exe发送的bridge IP地址及端口，我找到了某个地址，该地址用来启动新的事件，配合回调函数来发送bridge的IP地址及端口。如下所示的ASM代码片段为tor.exe中调用libevent.event_new()的上下文，该函数的第2个参数为socket句柄，第3参数为事件操作（这里为14H，代表EV_WRITE及EV_PERSIST），第4个参数为回调函数（这里为sub_2833EE），第5个参数包含bridge的IP地址及端口，当libevent调用该函数时就会将地址及端口传递给回调函数（sub_2833EE）。
以下ASM代码片段来自于tor.exe，其中基址为00280000h：
[…]
.text:00281C84 mov edx, eax
.text:00281C86 mov eax, [ebp+var_2C] ;
.text:00281C89 mov [eax+14h], edx
.text:00281C8C mov eax, [ebp+var_2C] ;
.text:00281C8F mov ebx, [eax+0Ch]
.text:00281C92 call sub_5133E0
.text:00281C97 mov edx, eax
.text:00281C99 mov eax, [ebp+var_2C]
.text:00281C9C mov [esp+10h], eax ; argument for callback function
.text:00281CA0 mov [esp+0Ch], offset sub_2833EE ; the callback function
.text:00281CA8 mov [esp+8], 14h ; #define EV_WRITE 0x04|#define EV_PERSIST 0x10
.text:00281CB0 mov [esp+4], ebx ; socket
.text:00281CB4 mov [esp], edx
.text:00281CB7 call event_new ; event_new(event_base, socket, event EV_READ/EV_WRITE, callback_fn, callback_args);
.text:00281CBC mov edx, eax
.text:00281CBE mov eax, [ebp+var_2C]
.text:00281CC1 mov [eax+18h], edx
[…]
继续逆向分析tor.exe，我发现了一堆Obfs4 bridge，这些bridge位于SETCONF命令的数据结构中，如图8所示：
图8. 部分SETCONF命令数据
图8为SETCONF命令的部分片段，其中SETCONF为命令名，位于结构起始处，后面是内置的bridge信息。红框中标出的数据为一个Obfs4 bridge数据块，也就是bridge配置行。每个bridge节点都必须保存在一条bridge配置行中，这里总共有27个bridge配置行。大家可以看到，obfs4类型的bridge以及对应的IP地址及端口采用字符串格式。
bridge信息也没有硬编码在tor.exe进程中，现在我们遇到另一个问题：整个SETCONF数据源自何处？实际上该数据来自firefox.exe收到的某个TCP数据包，该进程是tor.exe的父进程。当tor.exe启动时，会打开9151/TCP控制端口接收来自firefox.exe的命令，也会打开9151/TCP代理端口。稍后我会介绍firefox.exe如何将命令发送给tor.exe。
继续分析tor.exe，我注意到除了SETCONF命令之外，该进程还支持其他命令，如GETCONF、SAVECONF、GETINFO、AUTHENTICATE、LOADCONF以及QUIT等。tor.exe有一个函数用来处理这些命令，会根据命令执行不同的代码分支。
tor.exe会根据命令执行不同的任务。比如，SAVECONF命令告诉tor.exe将bridge信息保存到Tor_installation_folder\Browser\TorBrowser\Tor\Data\torrc中的某个文件，而SETCONF命令告诉tor.exe具体的bridge信息，该信息随后会传递给bridge进程，以便创建bridge连接。
0x06 在Firefox.exe中寻找内置Bridge
Tor使用许多环回TCP连接来在进程间传递命令，以便执行具体任务。Wireshark从3.0.1版开始支持本地环回适配器，因此我们可以使用该工具在环回接口上捕捉通信流量，其中就包括firefox.exe通过本地环回接口上的TCP 9151控制端口向tor.exe发送的SETCONF数据包。RawCap是可以完成相同任务的另一款工具。firefox.exe采用一种特殊的方式向tor.exe发送命令数据包：每个数据包1个字节。如图9所示，其中有长度为1的许多数据包，重组这些数据包后，我们就可以还原出完整的SETCONF命令。
图9. firefox.exe发送命令数据包
Firefox浏览器可以通过第三方开发者开发的extensions扩展来执行更多功能。由于Tor浏览器基于Mozilla Firefox开发，因此也具备相同的能力。
在9.0版之前，Tor浏览器带有两个扩展：Torbutton以及TorLauncher。这些扩展位于Tor_installation_folder\Browser\TorBrowser\Data\Browser\profile.default\extensions目录中，对应的扩展文件分别为torbutton@torproject.org.xpi及tor-launcher@torproject.org.xpi，如图10所示，这些文件都为Zip归档文件，包含JS文件及模块。
图10. Tor扩展文件
然而从9.0版开始，Tor浏览器移除了这两个扩展，对应的代码及功能已经集成到Tor浏览器中。如果大家想了解更多细节，可参考本文附录。
Torbutton用来设置并显示Tor设置，也可以显示Tor信息（比如“关于Tor”）。我们可以点击Tor浏览器工具栏上的Tor图标来查看（如图3所示）。
TorLauncher负责根据Torbutton的具体设置来控制Tor进程。
TorLauncher在Firefox的xul.dll中加载，相关JS代码也会在该模块的上下文中执行。xul.dll是Mozilla Firefox的核心模块，也是向tor.exe发送命令的实际模块，这些命令包括SETCONF（在network-setting.js中实现）、GETCONF（tl-protocol.js）以及GETINFO（tl-protocol.js、torbutton.js）。xul.dll模块是一种JS引擎，可以用来解析并执行这些命令对应的JS代码。
现在来看一下当bridge启用时Tor浏览器的内部工作机制。一旦Tor浏览器中启用了bridge，就会执行如下操作：
1、firefox.exe加载基本配置、首选定义以及扩展（涉及到firefox.exe及xul.dll模块）；
2、TorLauncher扩展使用命令行中的设置运行tor.exe（涉及到xul.dll模块）；
3、用户可以使用Torbutton随时修改Tor设置（涉及到xul.dll模块）；
4、Firefox通过本地环回TCP连接向tor.exe发送命令，告诉tor.exe如何根据具体设置来工作（涉及到xul.dll、tor.exe模块）；
5、随后tor.exe运行对应的一个bridge进程（obfs3及obfs4对应obfs4proxy.exe，fte对应fteproxy.exe，meek-azure对应terminateprocess-buffer.exe），以便创建bridge通信（涉及到tor.exe及对应的bridge进程）；
6、tor.exe通过本地环回TCP连接与这些bridge进程通信（涉及到tor.exe及对应的bridge进程）；
7、bridge进程连接到bridge中继节点（涉及到bridge进程）。
Tor浏览器通过本地环回接口来发送命令，控制Tor客户端的工作模式，然后再接收并解析来自Tor客户端的处理结果。根据我的分析，obfs4 bridge的所有信息都定义在一些全局命名变量中（也就是Firefox首选项），存放在本地文件中。当firefox.exe启动时会初始化这些信息，然后TorLauncher会读取首选项，根据对应的名称（取自xul.dll）来访问并使用这些信息。
出于安全原因，我在这里隐去了包含所有bridge完整信息的文件名。在我分析的Tor浏览器版本中，包含27个obfs4 bridge、4个obfs3 bridge、1个meek-azure bridge以及4个fte bridge。
0x07 Pluggable Transport
在前文分析中，我们提到了4种bridge类型：obfs4、obfs3、meek-azure以及fte。这些bridge都称之为Pluggable Transport（可插拔传输，PT），其主要任务就是转换并在客户端及第一跳（Tor中继节点）之间传输流量。因此，使用PT可以让传感器更加难以识别并阻止Tor流量。
Obfs4是更强大且更常用的PT。第一跳Obfs4节点通常是bridge中继点，并没有在Tor主目录中列出。Obfs4混淆器由Yawning Angel开发及维护，这是采用Go语言开发的开源项目，代码托管于GitHub。Obfs Bridge之前有多个版本，比如Obfs2及Obfs3。Obfs4与之前版本不大类似，更接近于ScrambleSuit，因为Obfs4的概念来自于Philipp Winter的ScrambleSuit协议，这也是为什么Obfs4客户端进程同样能够承担ScrambleSuit客户端功能的原因所在。
Obfs4的所有功能都由obfs4proxy.exe提供，后者是适用于Tor用户的Obfs4客户端进程。
前面提到过，Tor浏览器基于Firefox浏览器，使用Firefox扩展为用户提供匿名Internet访问服务。一旦Tor浏览器运行，就会启动firefox.exe，加载两个Tor扩展（TorLauncher及Torbutton）。随后，其中一个Tor扩展启动tor.exe（Tor客户端进程）。当在“Tor网络设置”中设置Tor浏览器启用Obfs4 Bridge时，tor.exe就会运行obfs4proxy.exe。
在下文中，我们将详细介绍这3个组件（firefox.exe、tor.exe及obfs4proxy.exe）的交互过程。
0x08 Tor浏览器与Tor客户端通信
firefox.exe进程（Tor浏览器）及tor.exe（Tor客户端）会通过Tor的TCP端口（监听在本地环回接口）相互通信。

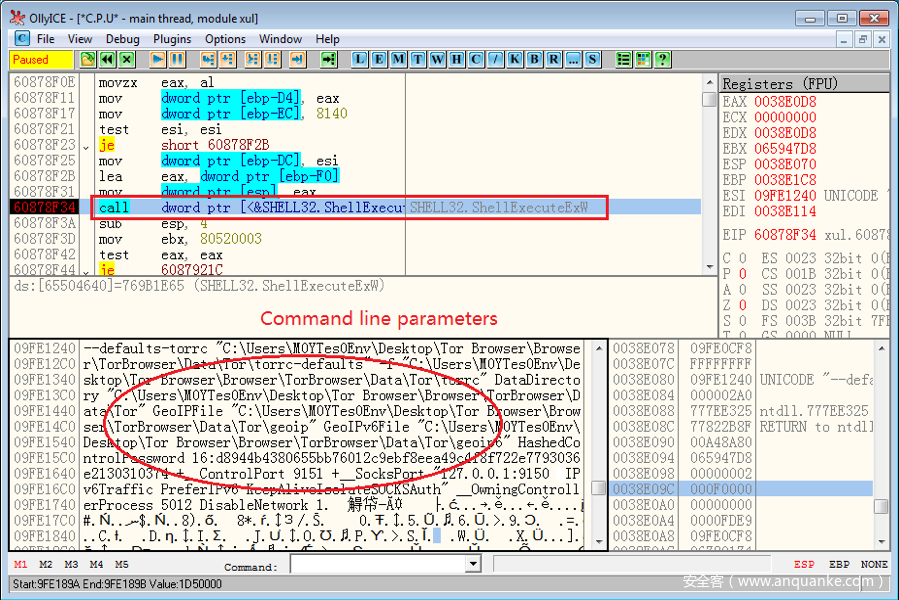

从图4可知，firefox.exe会运行tor.exe，更具体一点，tor.exe由Firefox扩展TorLauncher启动，该扩展由xul.dll加载并解析。当浏览器调用Windows原生API ShellExecuteExW()来运行tor.exe时，许多命令行参数会被传递给tor.exe。当firefox.exe准备启动tor.exe时，传递给tor.exe的命令行参数如图11所示。
图11. tor.exe使用的命令行参数
传递给tor.exe的参数总共有10个，这里我们将其拆分，逐行分析。在表1中，...\是Tor浏览器安装路径的缩写。
表1. tor.exe命令行参数中包含2个TCP端口
这里设置了2个端口，如表1中高亮部分文本所示，分别为+__ControlPort 9151以及+__SocksPort "127.0.0.1:9150 IPv6Traffic PreferIPv6 KeepAliveIsolateSOCKSAuth"。tor.exe会在环回接口（127.0.0.1）的9151及9150两个TCP端口上监听，这也是tor.exe默认使用的端口号。
用户可以修改这两个端口的默认值，默认值位于几个本地文件中。其中一个本地文件的示例代码如下：
// Proxy and proxy security
pref("network.proxy.socks", "127.0.0.1");
pref("network.proxy.socks_port", 9150);
TCP端口9151是控制端口，用来交换firefox.exe及tor.exe之间的控制命令及结果。Tor在TCP端口9150上提供SOCKS5代理服务，用来在firefox.exe及tor.exe之间传递SOCKS5数据包。
典型的控制命令如下所示。firefox.exe通过TCP端口9151将GETINFO命令发送给tor.exe，请求某些信息，随后tor.exe解析命令，通过TCP端口9151将结果发送回firefox.exe。
GETINFO status/bootstrap-phase
250-status/bootstrap-phase=NOTICE BOOTSTRAP PROGRESS=0 TAG=starting SUMMARY="Starting"
250 OK
Tor在127.0.0.1:9150上提供代理功能，用来在firefox.exe及tor.exe之间传输普通数据包（未经加密）。WireShark的抓包结果如图12所示，我将其分成两部分：上半部分为Tor SOCKS5握手过程，下半部分传输的数据包。
图12. Tor通过TCP端口9150在firefox.exe及tor.exe之间传输的SOCKS5代理数据
使用Tor浏览器访问https://www.google.com的数据包如图12所示。在握手过程中，firefox.exe在SOCKS5报文中告诉tor.exe待访问的目的地址为www.google.com。握手结束后，firefox.exe开始向tor.exe发送Google TLS客户端Hello报文，Tor客户端会加密该报文，然后发送回Google TLS服务端Hello报文。随后，firefox.exe开始通过TCP端口9150向tor.exe发送请求报文及接收响应报文。
Tor客户端通过TCP端口9150接收数据包，完成SOCKS5握手。随后，客户端接收来自firefox.exe的正常报文，然后执行加密操作。经过Tor加密的数据包传递给选定的Tor电路（circuit）中的Tor入口中继节点。最终，Tor出口中继节点解密收到的数据包，还原正常报文，发送到目的服务器（如www.google.com）。
在相反路径上，当tor.exe从Tor入口中继节点收到加密报文后，会将报文解密获取明文报文，最终tor.exe通过TCP端口9150 将明文报文发送给firefox.exe（如图7所示）。
0x09 Tor客户端与Obfs4客户端通信
当Tor客户端（tor.exe）从Tor浏览器收到SETCONF命令后，就会启动Obfs4客户端obfs4proxy.exe。obfs4proxy.exe会在环回接口上打开一个随机TCP端口，为Tor提供Obfs4 Bridge服务，通过进程间管道将TCP端口号通知父进程tor.exe。
当obfs4proxy.exe准备将TCP端口号通知tor.exe时，在WriteFile() Windows API上设置的断点就会被触发，参考图13中OllyDbg的输出结果。在图13所示的内存数据中，CMETHOD obfs4 socks5 127.0.0.1:49496为待发送给Tor客户端的数据，其中就包含TCP端口。我在测试时看到的TCP端口号为49496。WriteFile()的第1个参数为进程间管道的文件句柄，此时为00000100。
图13. obfs4proxy.exe通过进程间管道将TCP端口发送给tor.exe
随后，tor.exe与该TCP端口建连，以便与Obfs4客户端通信。Tor分别将Bridge节点信息发送至该端口，每次发送一个Bridge信息。在图14的TCPView结果中，我们可以看到tor.exe如何将bridge信息分别发送给obfs4proxy.exe。
图14. TCPView显示Tor将Obfs4 bridge信息发送至Obfs4Proxy
以上就是Tor浏览器（firefox.exe）与Obfs4客户端（obfs4proxy.exe）通过Tor客户端（tor.exe）的完整通信过程。在下文中，我们将介绍Obfs4客户端（obfs4proxy.exe）如何与Obfs4 Bridge建连，以及Obfs4如何传输数据包以绕过网络传感器。
0x0A 附录
2019年10月份下旬，Tor浏览器发布了9.0版，该版本中移除了两个扩展（TorLauncher及Torbutton）。在该版本中，Tor浏览器将执行这两个扩展先前的任务。实际上，根据我的分析，我发现新版本并没有移除这两个扩展的代码，而是将代码集成到名为omin.ja的Firefox JAR文件中。当Firefox启动时会加载并解析该文件，随后，用户可以依次通过“Options”、“Tor”菜单找到Tor网络设置选项，如图15所示。
图15. 两个扩展的功能已集成到Tor浏览器中
新版修改并没有影响Tor浏览器的工作机制，因此本文针对8.0版的分析结论依然有效。
