【DEFCON】看我如何黑掉投票机

http://p8.qhimg.com/t01660d5717615fe4c9.png

译者:myswsun

预估稿费:180RMB

投稿方式:发送邮件至linwei#360.cn,或登陆网页版在线投稿


0x00 前言

DEFCON 25是我第一次参加DEFCON安全会议,并且它非常精彩。有个First-time Village称为“Voting Village”。你可以在其中享受侵入各种投票注册机的乐趣。我的朋友Sean和我在会议通告中看到了这个Village。我们决定花30分钟在演讲前观察下每个人的进展。我们没想到,这最终变成了针对投票机的长达8小时的hacking活动。


0x01 目标机器

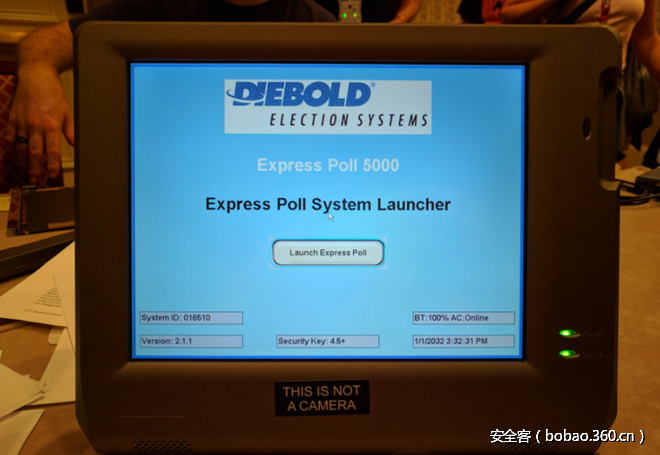

我们决定选择ExpressPoll 5000投票注册机,因为还没人取得进展。

http://p9.qhimg.com/t0115430af2e83c6fb7.png

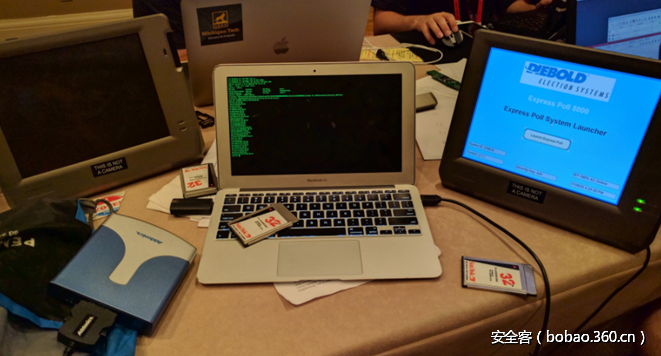

它使用古老的PCMCIA/CF插槽来传输数据,并保存了各种各样的数据库文件。幸运的是,village提供了大量的PCMCIA卡和PCMCIA的USB转换器,因此我们能使用它作为我们的存储设备。


0x02 常规发现

下面是我们在exploit这个设备时发现的有用的东西的列表:

它运行于Windows CE5.0

ExpressPoll软件是一个包含程序集名ExPoll的.NET应用

ExpressPoll软件使用WinForms作为UI

Bootloader是特有的

处理器的架构是ARM

数据库文件存储在内存卡上(稍后有更多细节)


0x03 Exploit

我们测试了几种exploit方式,如常规方式:缓冲区溢出,Windows关键方式,网络exploit等。下面我们来针对这些方式逐一讲解。


0x04 任意固件注入

当内存卡插入到机器中,bootloader首先检查文件NK.BIN。如果能找到这个文件,它将试图将它加载到RAM中,并且不使用签名验证来引导它。然后固件被刷进去了,直到下次启动都有效。

NK.BIN文件是通常与ExpressPoll软件捆绑一起作为Windows CE 5.0的更新,但是攻击者能上传并运行任意自定义的NT kernel和Linux image(目前还没测试)。

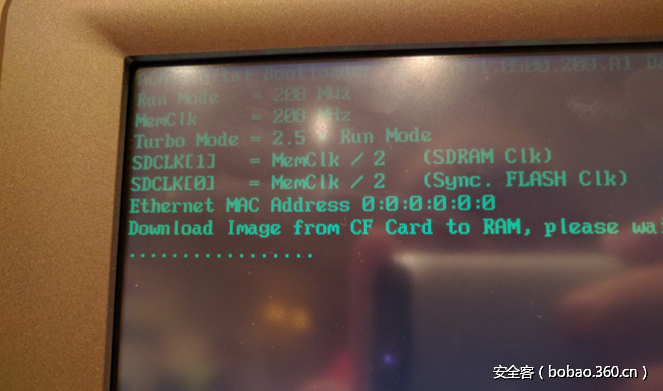

我们在ExpressPoll 5000上面测试了这个,非常确定,它无错加载了我们的Windows CE:

http://p6.qhimg.com/t01b1995f312f901057.png


0x05 任意Bootloader注入

和固件注入exploit非常类似,bootloader也会在启动时检查更新,文件名为EBOOT.BIN。它也是没有签名验证就加载了,但是我们得不到能成功运行于机器上的bootloader。然而,bootloader注入是确认有效的,因为我们放入EBOOT.BIN文件的bootloader确实刷入了,并且在没有内存卡的情况下重启了。这意味着我们摸索到了一些东西。


0x06 .NET .resources文件覆盖

当ExpressPoll软件由“启动ExpressPoll”按钮启动时,它读取内存卡中的文件ExPoll.resources。这是定义应用使用的资源的文件,如字符串、图片、按钮、布局等。它可以用于覆盖和自定义注册过程(例如,增加自己的专属logo)。

这个系统的弱点是按钮(也可以是其他的UI元素)可以被覆盖为不同的操作,如运行存储在内存卡(mount到了类似/Storage Card的目录)中的可执行文件或者运行命令。

如果找到了ExPoll.resources文件,首先将它加载到内存中,将其用于本次会话,并将它拷贝到设备的内存中,因此它再次被使用了。

这个漏洞可以通过创建一个随机的.NET .resources文件(名为ExPoll.resources)并拷贝到内存卡中来确认。我们将内存卡从机器中弹出,按“启动ExpressPoll”按钮,它出错了。哇!!!它加载了那个文件。不过,由于它也被拷贝到内存中,如果文件是损坏的它将会出错(你不能看到“启动ExpressPoll”按钮)。还有,在我们的设备中这种状态下没有出现任何图像。


0x07 漏洞

和上面的exploit一起,我们找到了很多安全漏洞可以导致多种类型的攻击。


0x08 硬编码用户名和密码

当你启动ExpressPoll软件时,你需要输入一个数字和用户名/密码。

有一组用户名/密码硬编码到软件中总是能有效:

用户名:1

密码:1111


0x09 未加密的SQLite3 数据库

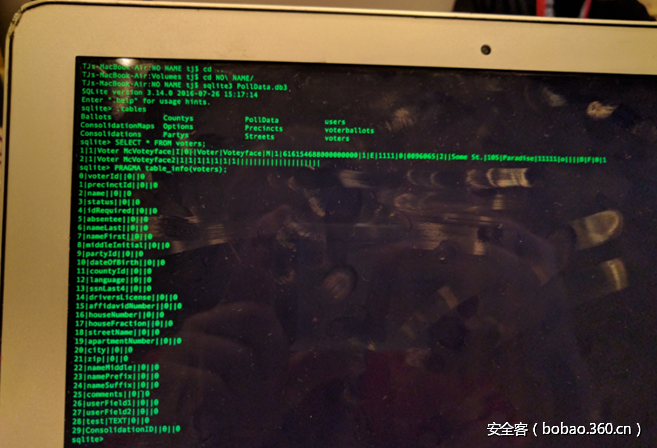

当启动ExpressPoll软件时,它在内存卡中查找文件PollData.db3。这是一个标准的未加密的SQLite3数据库文件,包括了所有的信息。投票,会议,选手,所有的一切。使用这个信息,攻击者能够采用多种类型的攻击:

数据exfiltration

例如,攻击者能使用包含空的数据库的内存卡,当注册投票时默默的换卡,获取整个投票者的数据库(包括名字,地址,SSN后4位,签名和其他)。

伪造投票者信息

例如,攻击者能使用假的投票者的信息迷惑伪造数据库(如改变签名等),并在注册时将它植入机器中。

其他攻击

当你能访问整个数据库时,想象力是无限的。

http://p2.qhimg.com/t01dbaacbc4fda4896e.png

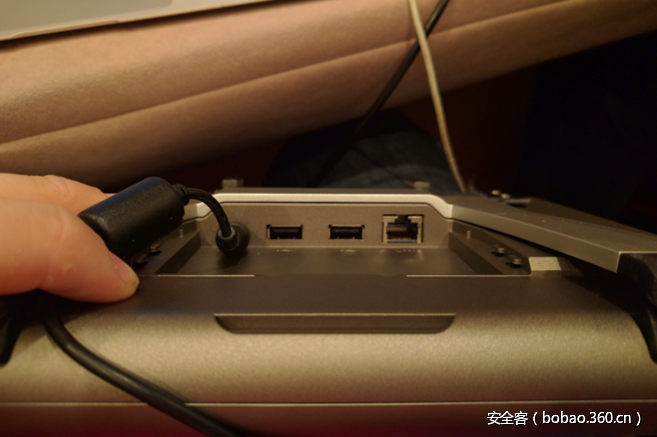

0x0A 打开USB端口

这个威胁不大,但是还是存在威胁。攻击者能够插拔任意的USB设备(如USB Rubber Ducky 或 LAN Turtle)来发起攻击。我已经测试了下,用我的Bash Bunny来通过垃圾邮件将一个字符“a”无限循环发送到其中一个文本框中,试图触发缓冲区溢出并使.NET应用程序崩溃(但是它不起作用)。

http://p1.qhimg.com/t01d56187c24dc228b9.png


0x0B 默认的WinCE web服务器

默认的Windows CE服务器的开放端口是80,其可能是个安全隐患。使用这个服务器没能得到啥,因此需要进一步研究。


0x0C 尝试其他攻击

我们尝试了其他攻击,但是都无效。


0x0D 内存溢出

使用Bash Bunny,我写了个payload,来无限循环发送一个字符“a”到一个文本框中,并将它插入机器等了约一个小时。时间到了,机器变卡了,但是没有崩溃。


0x0E 再次内存溢出

使用上述的SQLite3数据库中的ConsolidationMaps表,将map image大小修改为大于1GB,并加载它。也没如预期导致.NET应用退出。它出错了(因为malloc()分配失败)但是没有崩溃。它会重启。


0x0F 安装Grub(差点有效)

我们试图为ARM架构创建一个Grub映像,但是我们不能在village关闭前完成构建。如果你能访问一个ARM Grub映像和ExpressPoll5000,那么尝试使用EBOOT.BIN的方式安装它。如果有效请告诉我。

(完)
