从CPU到内核/到用户态全景分析异常分发机制——内核接管(番外篇)[2]



0、引言

继前一篇《从CPU到内核/到用户态全景分析异常分发机制——硬件基础及Hook》讲完硬件部分的内容之后,现在来看看OS如何和CPU“相亲相爱合谋完成这一伟大壮举的。别高兴太早,这才是软件层面着手开始处理的万里长城第一步。好在第一步还是迈出去了,本篇将详细分析OS如何接管,如何管理异常的。注意我们这里分析的是基于Win10 16299版本,IA64架构的CPU

整个系列涉及到的知识:

0、内核栈与用户栈隔离机制;

1、权限切换时,栈顶位置提供方式【有点拗口。。。】

2CPU异常与中断概念与区别;

3Intel架构中的IDT表与ISR

4Windows内核中内核异常分发;

5Windows内核中用户态异常分发;

6、在调试器里查看PIC中断和APIC中断;

7KPCR,KPRCB,KTRAP_FRAME



1、关于KTRAP_FRAME的故事——系统调用/异常/中断的CONTEXT备份者

其实上一篇《 从CPU到内核/到用户态全景分析异常分发机制——内核接管[1]》中,关于KTRAP_FRAME的讲解很少,本不打算牵扯关于它的前因后果,但不写的话,有些内容又确实写不透。这里花点篇幅讲一下关于它的故事。KTRAP_FRAME可以分解为三个部分来看:

KTRAP_FRAME=K+TRAP+FRAME

1KKernel;内核的意思;

2TRAP:陷阱的意思,为啥叫陷阱呢?其实换个译法是自陷,这个名字的由来与Intel CPU有关,老的CPURing3进入Ring0的方式中有一种称之为陷阱门的方式,即int xx,其中xx就是IDT表中的索引号,借助此,进入内核中。当然,IDT表中除了陷阱门之外还有中断门。其他门也可以存在,但CPU硬件解析的时候,回报告异常,因为存在并不意味着合法。

3FRAME:帧,框架的意思,这个就是常规的调用帧的意思。在Ring3那,一个调用帧无非就是保存上写文的,这里也是一样,备份的是Ring3过来时,那边的CONTEXT。注意,不单单是Ring3Ring0,也可以是Ring2Ring0,只是WindowsLinux没有用罢了,但硬件却是有这个能力的。

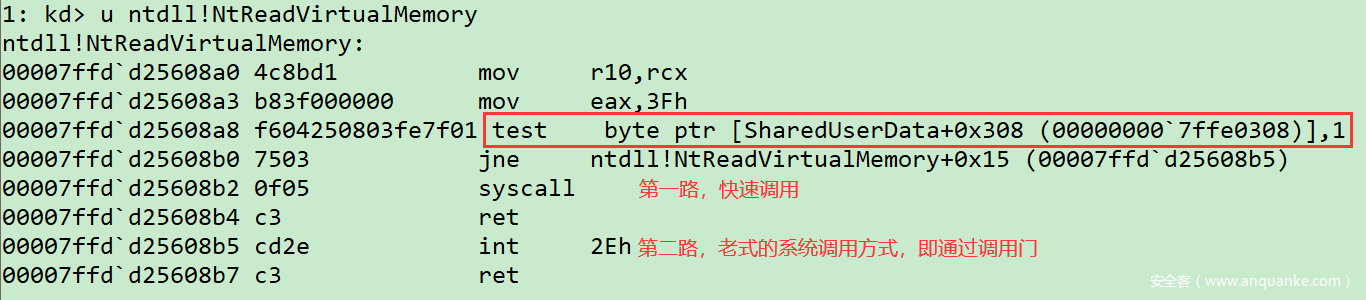

耳听为许眼见为实,下边给大家简单看一下,一个常规的系统调用所涉及的底层逻辑:

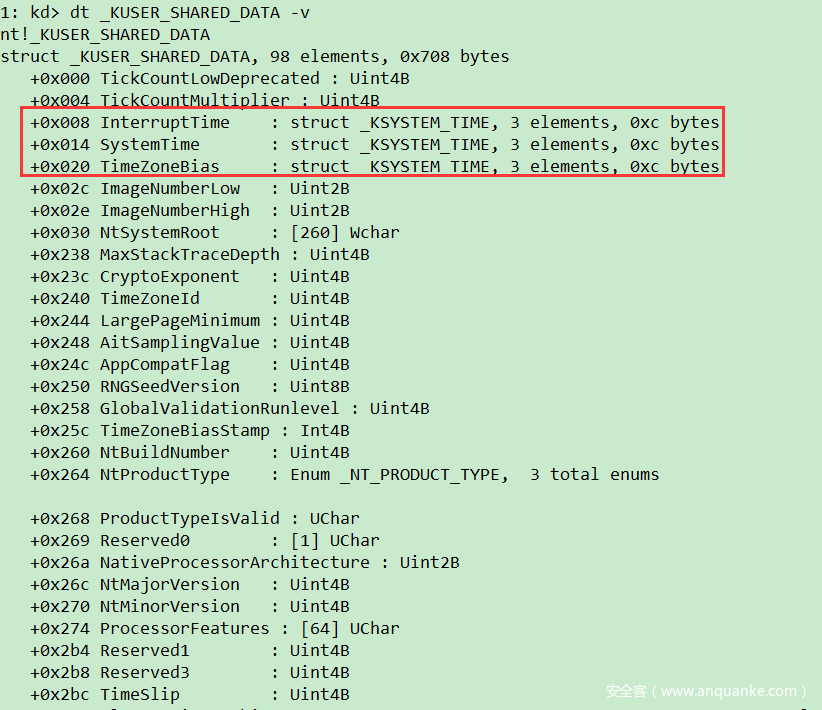

关于这个SharedUserData我也想说两句,其实这个结构在整个系统中只有一份——Ring3Ring0的两份虚拟地址映射到同一个物理页上,但映射的时候,内核页表项中是可读可写的,而用户态是只读的,里边记录了一些常规的数据,其结构如下,只罗列了部分字段,框框里的这几个是在RTC时钟中断触发时,更新的,大家可以去逆向分析下,挺简单。可能需要点CMOS中端口操作的知识。【题外话,五六年前,做全局监控项目的时候,就需要这么一块内存,在所有进程中都要有,而且都要映射到同一块物理内存,而这块内存余下的部分正好满足我这个需要,我要榨干它,哈哈】

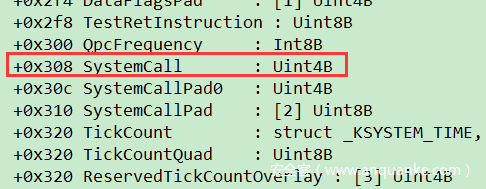

好了回到第一张图。test指令就是用来判断0x308这个字段的值,该字段的含义如下:

即判断当前CPU是否支持快速系统调用。支持的话直接走syscall完成系统调用,不支持的话就走老式的int 2e这种方式进内核。0x308处的这个值是在OS初始化时,通过CPUID指令获取到的。再继续拓展下,所谓的快速系统调用与常规的系统调用的区别在哪?

快速体现在什么地方?要理解这个问题,需要考虑这个问题:

int 2e进内核,CPU必然需要去寻址IDT表中的2e项,然后还要判断是不是合法的,DPLCPL的规则是否满足,万一这个被置换到硬盘上去了,那是不是又要触发缺页异常,是不是又要涉及到异常的又一轮分发,再者OS又要读硬盘,此外,内核栈的栈顶指针有放在哪了。。。。。好多问题需要解决,这个过程及其漫长。而对于如此高频的内核调用来说,显然这是个可以被优化的点。SOIntel就搞出来了个快速系统调用,当然AMD也不甘示弱,人间也搞了个Sysenter指令。Syscall配合上MSR寄存器,可谓牛逼哄哄。无人能敌。

eax中存放的时SSDT表的索引号,这个是很简单的东西,不是还有所谓的SSDT HOOK嘛,哈哈。弱智的玩意。到此打住。

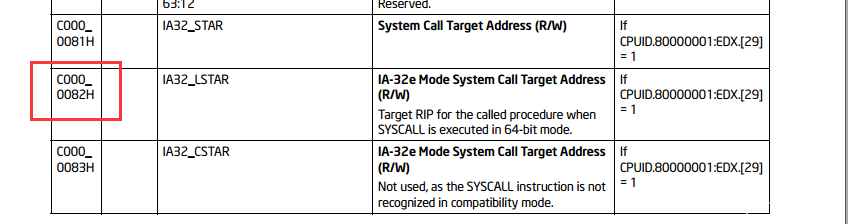

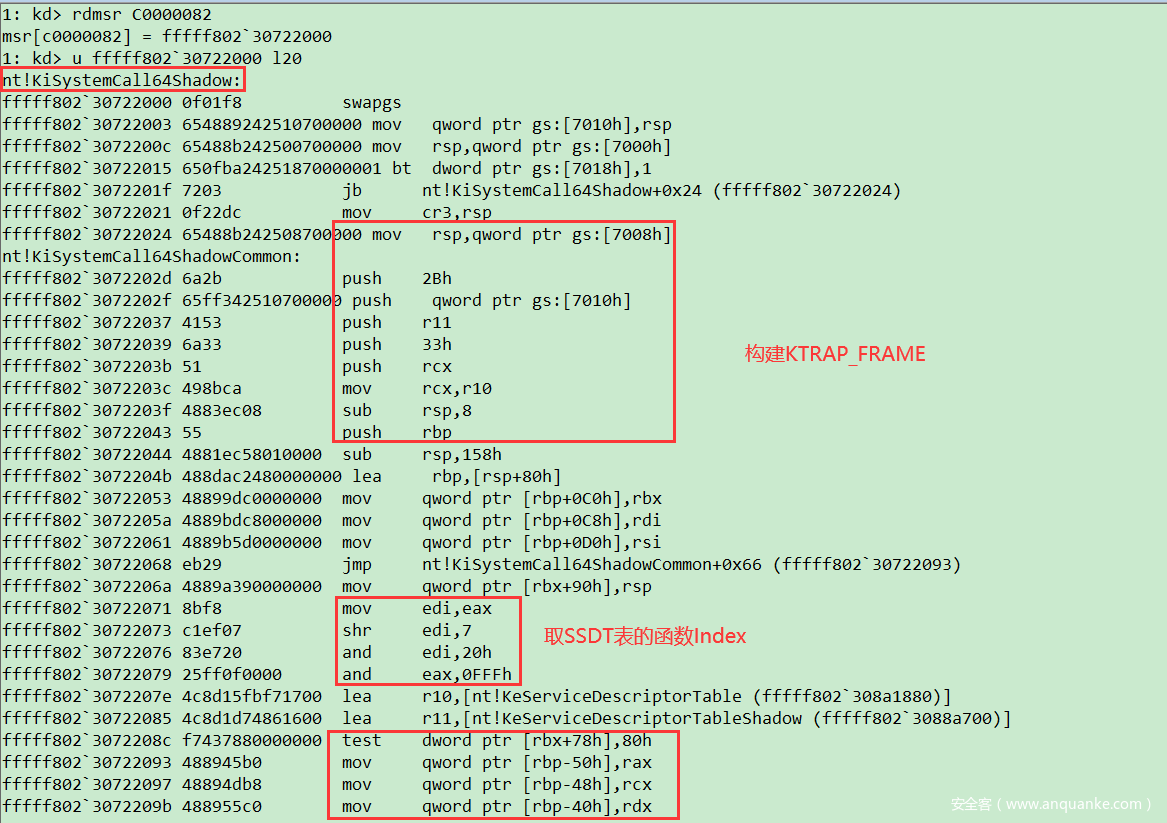

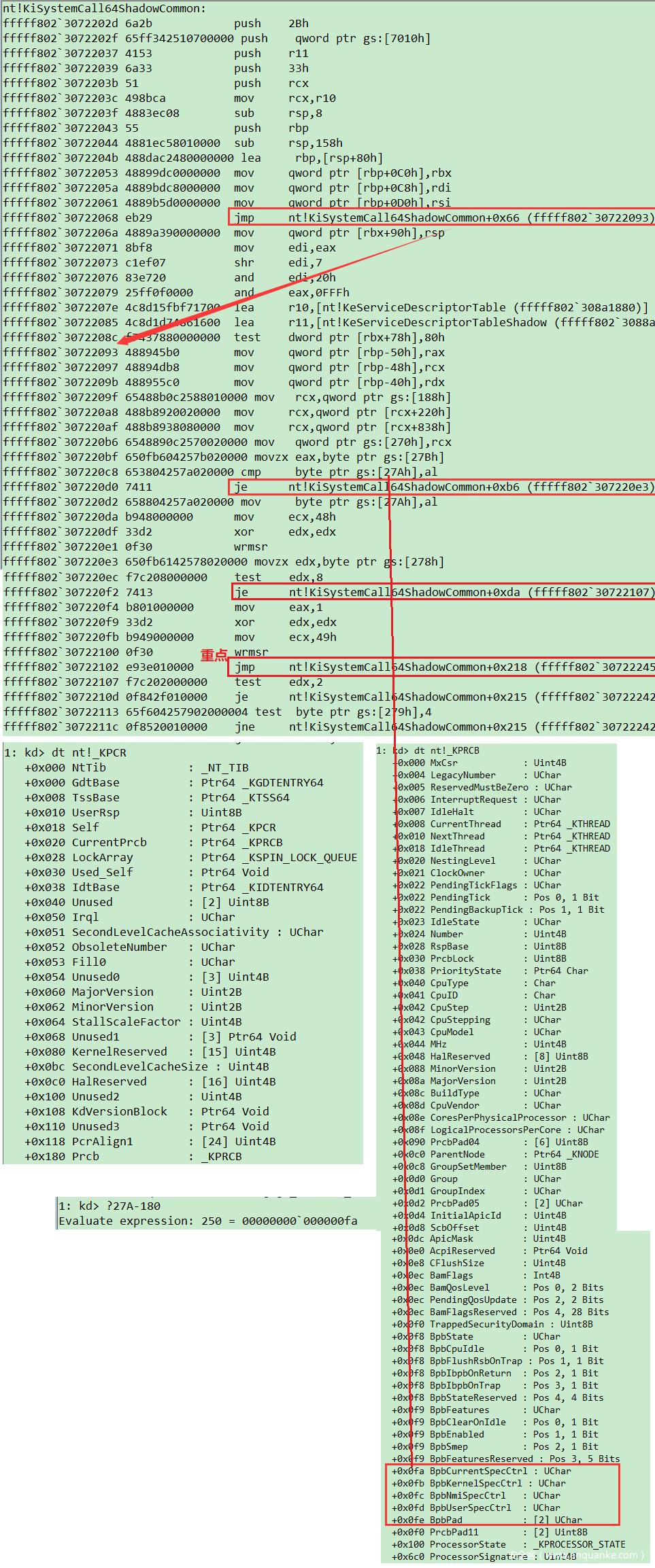

前奏算是铺垫完了,下边正式进入内核中看看内核时如何配合ntdll!NtReadVirtualMemory来搞出这个nt!_KTRAP_FRAME的呢?接着看。大家可千万别以为Syscall进入内核直接就跑nt!NtReadVirtualMemory了,这是不可能的,理由很简单,CPU从来都不知道 nt!NtReadVirtualMemory的内核地址,那他又是如何执行的呢?那么意味着Syscall进入内核时执行的必然不是 nt!NtReadVirtualMemory了,那执行的是啥?好问题,问问CPU是怎么取得这个地址的吧,看下边操作:

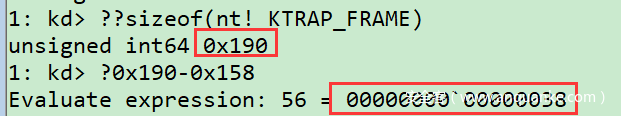

先看下nt!KTRAP_FRAME的大小,如下:

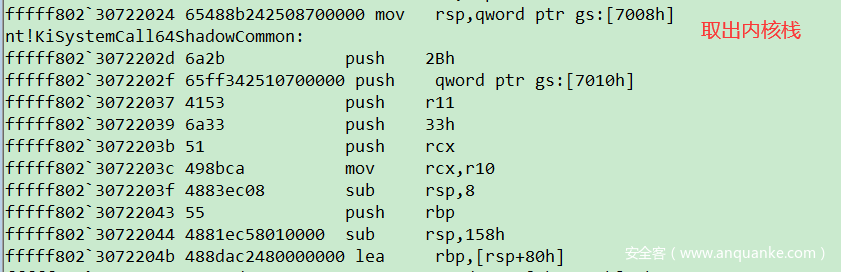

被减去的0x158是上图中这个sub指令的操作,那还剩下0x38个大小的空间,哪里来补充呢?大家再仔细看看上图,sub rsp,158之前有6push和一个sub rsp,86*8+8=56=0x38;对上了;无误了。

原来是在nt!KiSystemCall64ShadowCommon这个哥们中把这个nt!KTRAP_FRAME给构造好了。



2、关于APC的故事

写着写着发现既然都讲到这了,顺便就多讲点吧。先把系统调用的再收个尾,来看下下图:

前边那两个je忽略掉即可,关键是jmp nt!KiSystemCall64ShadowCommon+0x218 (fffff802`30722245)这行指令,转过去看看都干了啥。

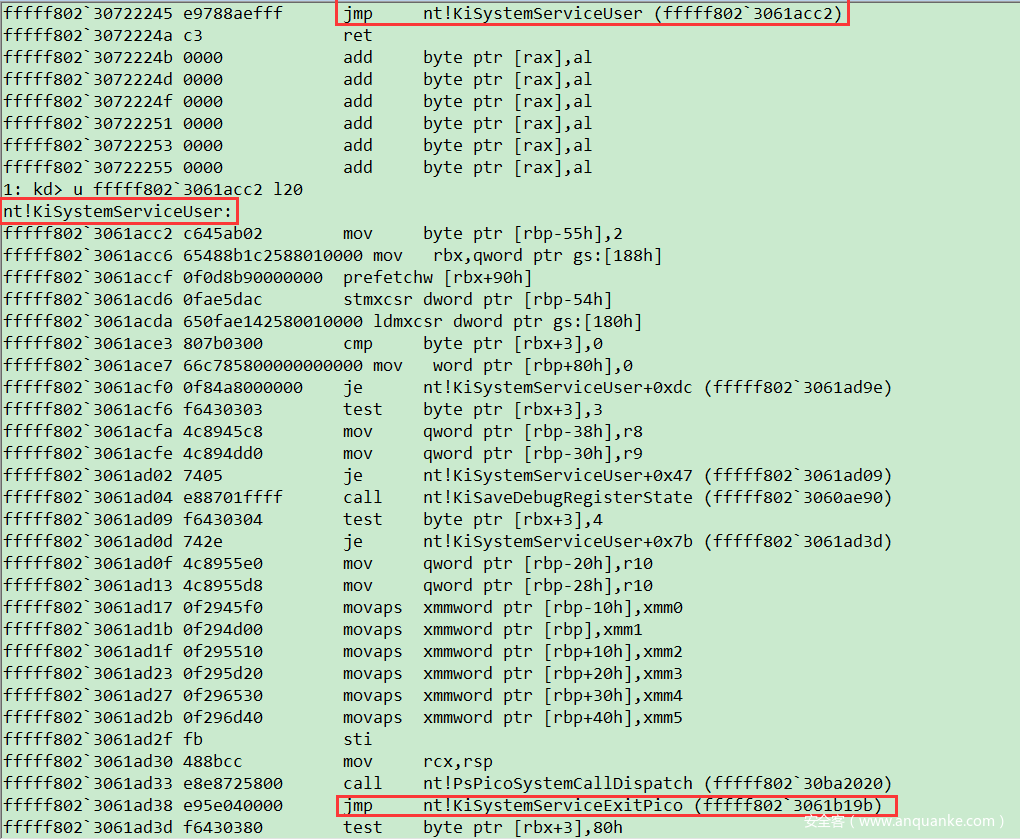

其他的我都不关心,我只关心nt!KiSystemServiceUser和最后一个jmp,如下图所示:

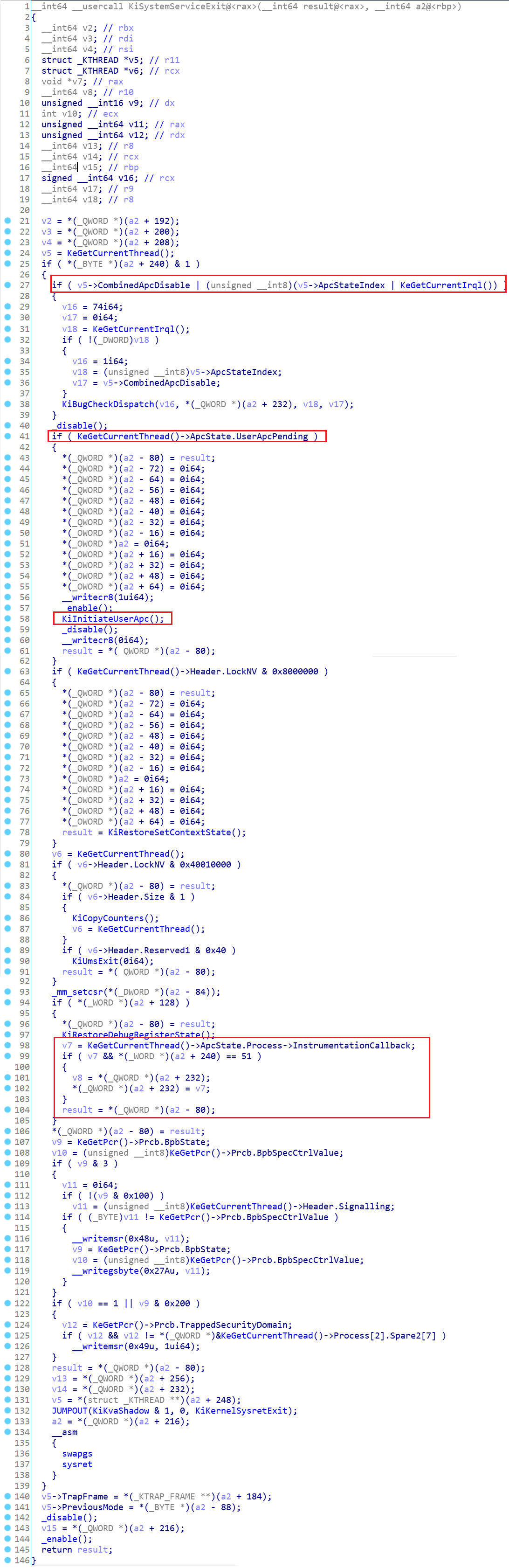

nt!KiSystemServiceUser这个函数有点历史的味道,int 2e进来就是调用的它nt!KiSystemServiceUser,扯远了。现在关心最后一个jmp,继续跟进去看看。现在就不在Windbg里看了,转到IDA,更清爽。

啥也不说了,所谓的用户态APC队列在这个地方就被处理了。所谓的异步过程调用的一个执行点就是系统调用结束的时候。



3、下篇再继续讲异常分发吧。

        丢!

(完)
