之前，银河实验室对基于unicorn的模拟执行fuzzing技术进行了研究。在上次研究的基础上，我们进一步整合解决了部分问题，初步实现了基于Unicorn和LibFuzzer的模拟执行fuzzing工具：uniFuzzer。
关于这项研究的相关背景，可回顾实验室之前的这篇文章基于 unicorn 的单个函数模拟执行和 fuzzer 实现，这里就不再缀述了。总体而言，我们想要实现的是：
- 在x86服务器上模拟运行MIPS/ARM架构的ELF（主要来自IoT设备）
- 可以对任意函数或者代码片段进行fuzzing
- 高效的输入变异
其中前2点，在之前的研究中已经确定用Unicorn解决；输入的变异，我们调研后决定采用LibFuzzer，并利用其代码覆盖率反馈机制，提升fuzzing效率。
在这篇文章中，我们先简要介绍下Unicorn和LibFuzzer，随后对模拟执行fuzzing工具的原理进行详细的分析，最后通过一个demo来介绍工具的大致使用方式。
背景介绍
1.1 Unicorn
提到Unicorn，就不得不说起QEMU。QEMU是一款开源的虚拟机，可以模拟运行多种CPU架构的程序或系统。而Unicorn正是基于QEMU，它提取了QEMU中与CPU模拟相关的核心代码，并在外层进行了包装，提供了多种语言的API接口。
因此，Unicorn的优点很明显。相比QEMU来说，用户可以通过丰富的接口，灵活地调用CPU模拟功能，对任意代码片段进行模拟执行。不过，我们在使用过程中，也发现Unicorn存在了一些不足，最主要的就是Unicorn其实还不是很稳定、完善，存在了大量的坑（可以看Github上的issue），而且似乎作者也没有短期内要填完这些坑的打算。另一方面，由于还有较多的坑，导致Unicorn底层QEMU代码的更新似乎也没有纳入计划：Unicorn最新的release是2017年的1.0.1版本，这是基于QEMU 2的，然而今年QEMU已经发布到QEMU 4了。
不过，虽然存在着坑比较多、QEMU版本比较旧的问题，对我们的模拟执行fuzzing来说其实还好。前者可以在使用过程中用一些临时方法先填上（后面会举一个例子）。后者的影响主要是不支持一些新的架构和指令，这对于许多IoT设备来说问题并不大；而旧版本QEMU存在的安全漏洞，主要也是和驱动相关，而Unicorn并没有包含QEMU的驱动，所以基本不受这些漏洞的影响。
1.2 QEMU
关于QEMU的CPU模拟原理，读者可以在网上搜到一些专门的介绍，例如这篇。大致来说，QEMU是通过引入一层中间语言，TCG，来实现在主机上模拟执行不同架构的代码。例如，如果在x86服务器上模拟MIPS的代码，QEMU会先以基本块（Basic Block）为单位，将MIPS指令经由TCG这一层翻译成x86代码，得到TB(Translation Block)，最终在主机上执行。

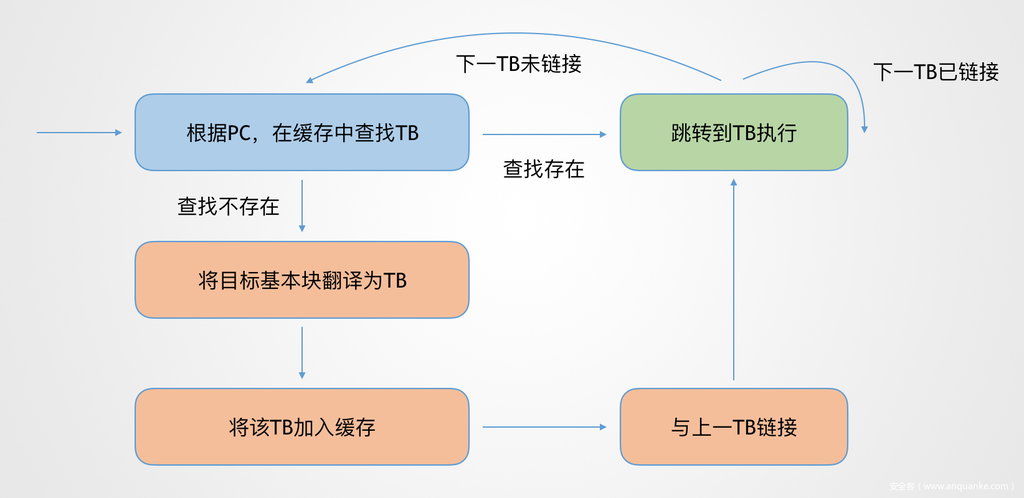

而为了提高模拟运行的效率，QEMU还加入了TB缓存和链接机制。通过缓存翻译完成的TB，减少了下次执行时的翻译开销，这即就是Unicorn所说的JIT。而TB链接机制，则是把原始代码基本块之间的跳转关系，映射到TB之间，从而尽可能地减少了查找缓存的次数和相关的上下文切换。
值得一提的是，Unicorn所提供的hook功能，就是在目标代码翻译成TCG时，插入相关的TCG指令，从而在最终翻译得到的TB中，于指定位置处回调hook函数。而由于TCG指令和架构无关，因此添加的TCG指令可以直接适用于不同架构。
1.3 LibFuzzer
LibFuzzer应该许多人都不陌生，这是LLVM项目中内置的一款fuzzing工具，相比我们之前介绍过的AFL，LibFuzzer具有以下优点：
- 灵活：通过实现接口的方式使用，可以对任意函数进行fuzzing
- 高效：在同一进程中进行fuzzing，无需大量fork()进程
- 便捷：提供了API接口，便于定制化和集成
而且，和AFL一样，LibFuzzer也是基于代码覆盖率来引导变异输入的，因此fuzzing的效率很高。不过，这两者都需要通过编译时插桩的方式，来实现代码覆盖率的跟踪，所以必须要有目标的源代码。接下来，在uniFuzzer的原理中，我们会介绍如何结合Unicorn和LibFuzzer的功能，对闭源程序进行代码覆盖率的跟踪反馈。
uniFuzzer原理
uniFuzzer的整体工作流程大致如下：
- 目标加载：在Unicorn中加载目标ELF和依赖库，并解析符号
- 设置hook：通过Unicorn的基本块hook，反馈给LibFuzzer代码覆盖率
- 准备环境：设置栈、寄存器等信息
- fuzzing：将Unicorn的模拟执行作为目标函数，开始LibFuzzer的fuzzing
下面对各环节进行具体的介绍。
2.1 目标加载
遇到的许多IoT设备，运行的是32位MIPS/ARM架构的Linux，所以我们初步设定的目标就是这类架构上的ELF文件。
如实验室之前对模拟执行研究的那篇文章中所讲，我们需要做的就是解析ELF格式，并将LOAD段映射到Unicorn的内存中。而在随后的研究中，我们发现目标代码往往会调用其他依赖库中的函数，最常见的就是libc中的各类C标准库函数。通过Unicorn的hook机制，倒是可以将部分标准库函数通过非模拟执行的方式运行。但是这种方式局限太大：假如调用的外部函数不是标准库中的，那么重写实现起来就会非常麻烦。所以，我们还是选择将目标ELF的全部依赖库也一并加载到Unicorn中，并且也通过模拟执行的方式，运行这些依赖库中的代码。
那么，以上所做的，其实也就是Linux中的动态链接器ld.so的工作。Unicorn本身并不包含这些功能，所以一种方式是由Unicorn去模拟执行合适的ld.so，另一种方式是实现相关的解析代码，再调用Unicorn的接口完成映射。由于后一种更可控，所以我们选择了这种方式。不过好在ld.so是开源的，我们只需要把相关的代码修改适配一下即可。最终我们选择了uClibc这个常用于嵌入式设备的轻量库，将其ld.so的代码进行了简单的修改，集成到了uniFuzzer中。
由于我们集成的是ld.so的部分功能，导入函数的地址解析无法在运行时进行。因此，我们采取类似LD_BIND_NOW的方式，在目标ELF和依赖库全部被加载到Unicorn之后，遍历符号地址，并更新GOT表条目。这样，在随后的模拟执行时，就无需再进行导入函数的地址解析工作了。
集成ld.so还带来了一个好处，就是可以利用LD_PRELOAD的机制，实现对库函数的覆盖，这有助于对fuzzing目标进行部分定制化的修改。
2.2 设置hook

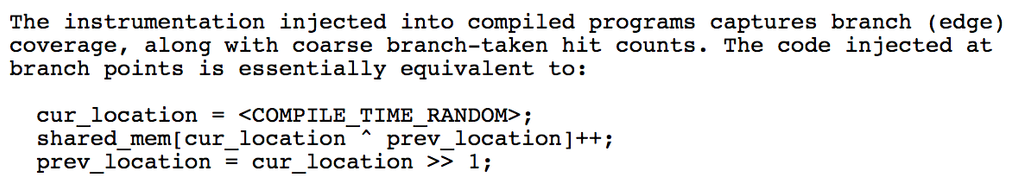

接下来需要解决的一个重要问题，就是如何获取模拟执行的代码覆盖率，并反馈给LibFuzzer。LibFuzzer和AFL都是在编译目标源码时，通过插桩实现代码覆盖的跟踪。虽然LibFuzzer的具体插桩内容我们还没有分析，但是之前对AFL的分析应该可以作为参考。简单来说，AFL是为每个执行分支生成一个随机数，用于标记当前分支的”位置”；随后在跳转到某个分支时，提取该分支的”位置”，与跳转之前的上一个”位置”作异或，并将异或的结果作为此次跳转的标号，更新一个数组。AFL官网上的文档提供了这一部分的伪代码：
而这个数组，记录的就是每个跳转，如A->B，所发生的次数。AFL以此数组作为代码覆盖率的信息，进行处理，并指导后续的变异。

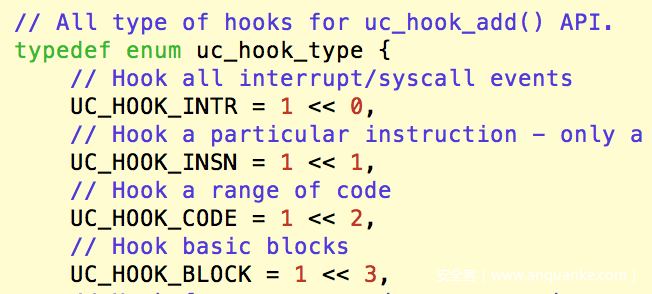

回到我们的fuzzing工具。如之前所说，LibFuzzer和AFL之所以需要目标的源码，是为了在编译时，在跳转处插入相关的代码，而跳转正好对应的就是基本块这一概念。恰巧，Unicorn提供的hook接口中，也包含了基本块级别的hook，可以在每个基本块被执行之前，回调我们设置的hook函数:

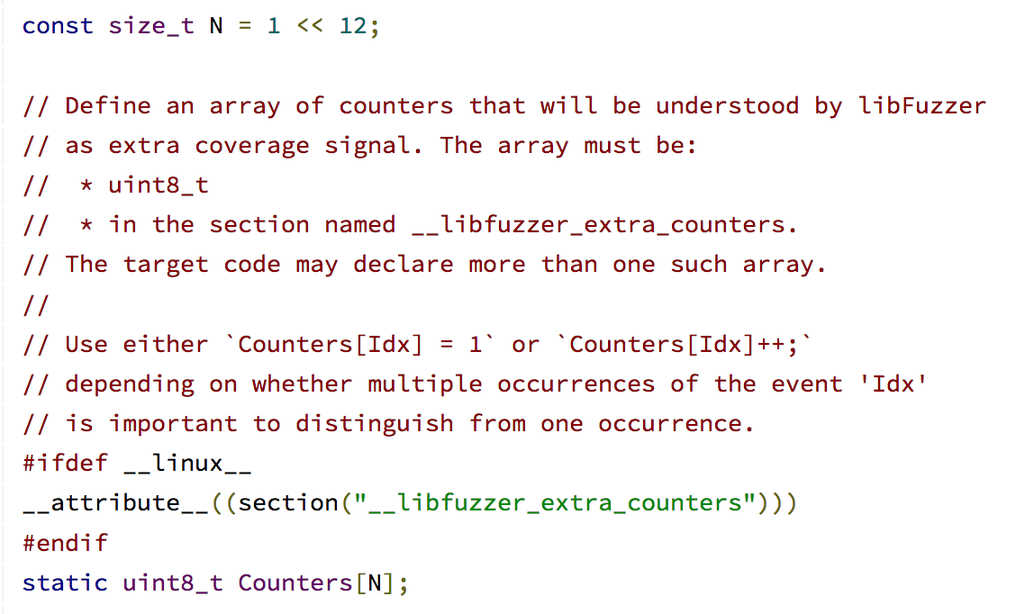

另一方面，通过搜索相关资料，我们发现在LibFuzzer中还神奇地提供了这样一个机制，__libfuzzer_extra_counters：
可见，类似于AFL，通过一个记录跳转发生次数的数组，就可以作为代码覆盖率的信息。作为用户，我们只需要按照格式，声明这样一个数组，并在每次跳转时，更新相应下标处的内容，就可以轻松地将覆盖率信息反馈给LibFuzzer了。
综合以上信息，我们得出了下面的方案：
- 按照extra counters的要求，声明一个uint8_t类型的数组
- 设置Unicorn对基本块的hook，获取到当前基本块的入口地址，并对应生成一个随机数
- 参考AFL的方式更新数组，将此次跳转的次数加一
其中第2点，为基本块（即分支）生成一个随机数，AFL是在编译插桩时就生成这样的随机数并硬编码的。对于Unicorn来说，如果要实现这样的效果，必须修改Unicorn的源码，在基本块翻译时加入相应的TCG指令。但这样做对Unicorn本身的改动比较大，所以最终我们还是选择通过hook的方式，而尽量不去魔改Unicorn破坏通用性。具体地，我们是将基本块的入口地址计算CRC16哈希，作为其对应的随机数。
2.3 准备环境
现在，目标已经加载到Unicorn中，代码覆盖率反馈也已经实现，接下来就只需要准备运行环境了。通过Unicorn的接口，我们可以映射出栈、堆、数据等不同的内存区域，并根据目标代码的需求，设置好相应的寄存器值。
另外，如之前所说，我们移植的ld.so支持通过PRELOAD的方式，覆盖掉要模拟执行的库函数。比如说，目标代码中调用的某些库函数是不必要的，而且由于Unicorn不支持系统调用，所以像printf()这类IO输出的库函数，就可以通过PRELOAD的方式忽略掉，而不影响代码的正常运行。当然，编译的preload库，需要确保其和目标ELF是同一架构、同一符号哈希方式，才能被正确地加载到Unicorn中。
2.4 运行fuzzing
准备工作到这里已经完成，接下来就可以fuzzing了。使用LibFuzzer，需要用户实现LLVMFuzzerTestOneInput(const uint8_t *data, size_t len)这个函数，在其中调用要fuzzing的函数，在这里即就是目标代码的Unicorn模拟。根据LibFuzzer生成的输入和其他环境信息，Unicorn开始模拟运行指定的代码片段，并将代码覆盖率通过extra counters数组反馈给LibFuzzer，从而变异生成下一个输入，再次开始下一轮模拟运行。
由于fuzzing时所模拟运行的目标代码片段恒定不变，因此QEMU的JIT机制可以有效地提升运行效率。然而，起初我们测试时，却发现并不是这样：每一轮的模拟执行，都会重新翻译一遍目标代码。经过分析代码，我们发现这是Unicorn的一个坑：为了解决基本块中单步执行遇到的某个问题，Unicorn引入了一个临时解决方案，即在模拟执行停止后，清空QEMU的TB缓存。因此，第二轮模拟执行时，即使是同一段代码，由于缓存被清空，还是需要再重头开始翻译。为了恢复性能，我们需要再注释掉这个临时方案，重新编译安装Unicorn。
示例
我们整理了上述研究结果，实现了一套概念验证代码：https://github.com/rk700/uniFuzzer，其中包含了一个demo。下面我们就以这个demo为例，再次介绍整个fuzzing的运行流程。
demo-vuln.c是要进行fuzzing的目标，其中包含了名为vuln()的函数，存在栈溢出和堆溢出：
可以看到，输入的内容未检查长度，就直接strcpy()到堆上；另外，输入内容的第一个字节作为长度，memcpy()到栈上。
接下来，我们将这段代码编译成32位小端序的MIPS架构ELF。首先我们需要mipsel的交叉编译工具，在Debian上可以安装gcc-mipsel-linux-gnu这个包。接下来运行
mipsel-linux-gnu-gcc demo-vuln.c -Xlinker –hash-style=sysv -no-pie -o demo-vuln
将其编译得到ELF文件demo-vuln。我们要fuzzing的目标，就是其中的vuln()函数。
由于demo-vuln提供了源代码，所以我们看到在vuln()函数中，还调用了printf(), malloc(), strcpy(), memcpy(), free()这些标准库函数。其中printf()如之前所说，可以通过PRELOAD的机制来忽略掉；strcpy()和memcpy()，可以继续模拟执行mipsel架构的libc中的实现；比较复杂的是malloc()和free()，因为一般来说malloc()需要brk()的系统调用，而Unicorn还不支持系统调用。所以，我们也重新写了一个非常简单的堆分配器，并通过PRELOAD的方式替换掉标准库中的实现：

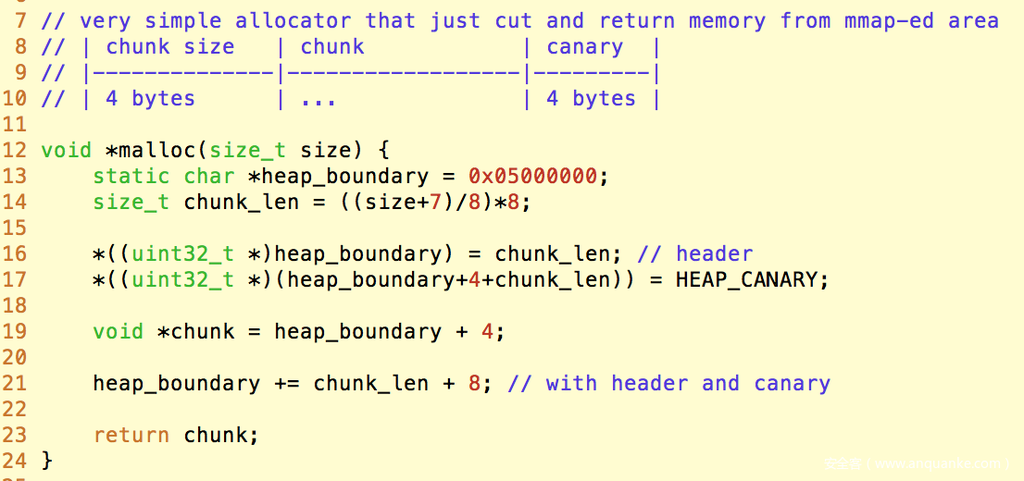

我们需要在Unicorn中分配一片内存作为堆，然后每次malloc()调用，就直接从这片内存中切一块出来。而为了检测可能发生的堆溢出漏洞，我们参考栈溢出检测的机制，在malloc()分配的内存末尾加上一个固定的canary，并在头部写入这块内存的大小，以便后续检查。free()也被简化为空，因此不需要进行内存回收、合并等复杂操作。
接下来，我们将包含上述preload函数的demo-libcpreload.c，也编译成与demo-vuln同样架构的ELF动态库：
mipsel-linux-gnu-gcc -shared -fPIC -nostdlib -Xlinker –hash-style=sysv demo-libcpreload.c -o demo-libcpreload.so
现在，目标ELF和preload库都已经准备完成，接下来就需要编写相关代码，设置好模拟执行的环境。uniFuzzer提供了以下几个回调接口：
- void onLibLoad(const char *libName, void *baseAddr, void *ucBaseAddr): 在每个ELF被加载到Unicorn时回调
- int uniFuzzerInit(uc_engine *uc): 在目标被加载到Unicorn之后回调，可以在这里进行环境的初始化，例如设置堆、栈、寄存器
- int uniFuzzerBeforeExec(uc_engine *uc, const uint8_t *data, size_t len): 每轮fuzzing执行前回调
- int uniFuzzerAfterExec(uc_engine *uc): 每轮fuzzing执行完成后回调
用户通过在目录callback/中编写.c代码，实现上述回调函数，进行fuzzing。针对demo-vuln，我们也编写了一个callback/demo-callback.c文件作为参考。
最终，在代码根目录下运行make，即可编译得到最终的fuzzing程序uf。运行以下命令，开始fuzzing：
UF_TARGET=<path to demo-vuln> UF_PRELOAD=<path to demo-libcpreload.so> UF_LIBPATH=<lib path for MIPS> ./uf
相关的参数是通过环境变量传递的。UF_TARGET是要fuzzing的目标ELF文件，UF_PRELOAD是要preload加载的自定义ELF动态库，UF_LIBPATH是依赖库的搜索路径。在Debian上安装libc6-mipsel-cross这个包，应该就会安装所需的mipsel库，此时依赖库的搜索路径就在/usr/mipsel-linux-gnu/lib/。
下图是一个fuzzing触发的崩溃：

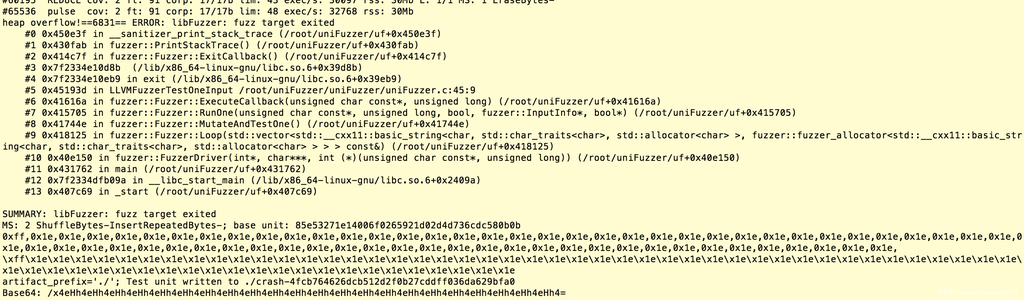

可以看到，uniFuzzer检测到了堆溢出。触发漏洞的，是长度68 bytes的字符串，当其被strcpy()到长度为60 bytes的堆时，canary的值被修改，最终被检测发现。
下图是另一个fuzzing触发的崩溃：

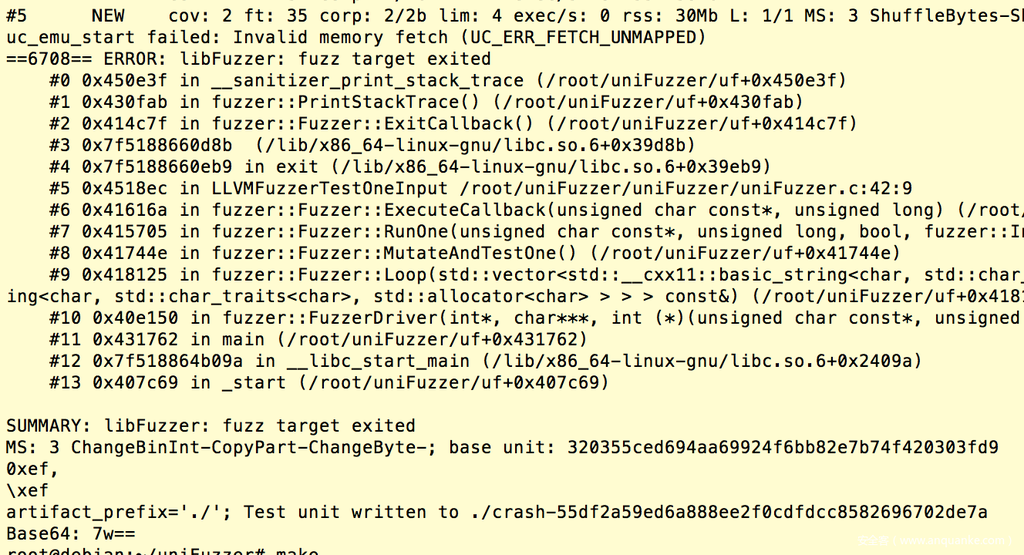

这次的输入只有1个字符，\xef。其被作为memcpy()的参数，复制了超长的内容到128 bytes的栈变量上，从而修改了vuln()函数返回地址，触发了内存访问错误。
总结
通过结合Unicorn和LibFuzzer的功能，我们实现了对闭源代码的fuzzing。上述开源的uniFuzzer代码其实还属于概念验证阶段，许多功能例如系统调用的支持、其他架构/二进制格式的支持等等，还需要后续进一步完善。也欢迎在这方面有研究的小伙伴多提建议和PR，进一步完善功能。
