链表游戏：CVE-2017-10661之完全利用

360安全客 安全知识 156258 4

huahuaisadog @ 360VulpeckerTeam

最近在整理自己以前写的一些Android内核漏洞利用的代码，发现了一些新的思路。

CVE-2017-10661的利用是去年CORE TEAM在hitcon上分享过的：https://hitcon.org/2017/CMT/slide-files/d1_s3_r0.pdf。他们给出的利用是在有CAP_SYS_TIME这个capable权限下的利用方式，而普通用户没这个权限。最近整理到这里的时候，想了想如何利用这个漏洞从0权限到root呢？没想到竟然还能有一些收获，分享一哈：

  •  CVE-2017-10661简单分析
  • CAP_SYS_TIME下的利用
  •  pipe的TOCTTOU
  • 思考下链表操作与UAF
  • 0权限下的利用



CVE-2017-10661简单分析

关于CVE-2017-10661的分析和SYS_TIME下的利用，CORE TEAM的ppt中已经有比较清晰的解释。我这里再简单的用文字描述一遍吧。

这个漏洞存在于Linux内核代码 fs/timerfd.c的**timerfd_setup_cancel**函数中：

static void timerfd_setup_cancel(struct timerfd_ctx *ctx, int flags)
{
	if ((ctx->clockid == CLOCK_REALTIME ||
	     ctx->clockid == CLOCK_REALTIME_ALARM) &&
	    (flags & TFD_TIMER_ABSTIME) && (flags & TFD_TIMER_CANCEL_ON_SET)) {
		if (!ctx->might_cancel) {      //[1][2]
			ctx->might_cancel = true;  //[3][4]
			spin_lock(&cancel_lock);
			list_add_rcu(&ctx->clist, &cancel_list); //[5][6]
			spin_unlock(&cancel_lock);
		}
	} else if (ctx->might_cancel) {
		timerfd_remove_cancel(ctx);
	}
}



这里会有一个race condition：假设两个线程同时对同一个ctx执行timerfd_setup_cancel操作，可能会出现这样的情况（垂直方向为时间线）：

Thread1　　　　　　　　　　　　　　　　　　Thread2

[1]检查ctx->might_cancel,值为false

.                                                                       [2]检查ctx->might_cancel,值为false

[3]将ctx->might_cancel赋值为true

.                                                                       [4]将ctx->might_cancel赋值为true

[5]将ctx加入到cancel_list中

.                                                                       [6]将ctx再次加入到cancel_list中

所以，这里其实是因为ctx->might_cancel是临界资源，而这个函数对它的读写并没有加锁，虽然在if(!ctx->might_cancel)和ctx->might_cancel的时间间隔很小，但是还是可以产生资源冲突的情况，也就导致了后面的问题：会对同一个节点执行两次list_add_rcu操作，这是一个非常严重的问题。

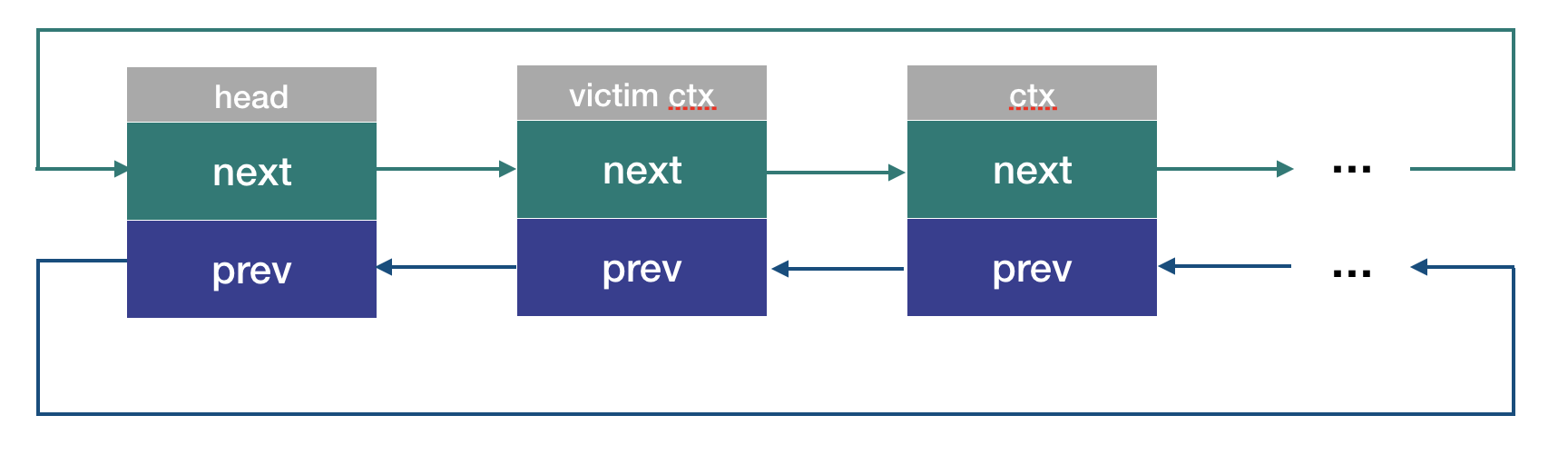

首先cancel_list是一个带头结点的循环双链表。list_add_rcu是一个头插法加入节点的操作，所以第一次调用后，链表结构如图：

而对我们的victim ctx再次调用list_add_rcu会变成什么样子呢？

static inline void list_add_rcu(struct list_head *new, struct list_head *head) {
  	__list_add_rcu(new, head, head->next);
}

static inline void __list_add_rcu(struct list_head *new,
        struct list_head *prev, struct list_head *next)
{
    new->next = next;
    new->prev = prev;
    rcu_assign_pointer(list_next_rcu(prev), new); //可以看做 prev->next = new;
    next->prev = new;
}



要注意的是，第二次操作，我们的new == head->next，于是操作相当于：

victim->next = victim;

victim->prev = victim;

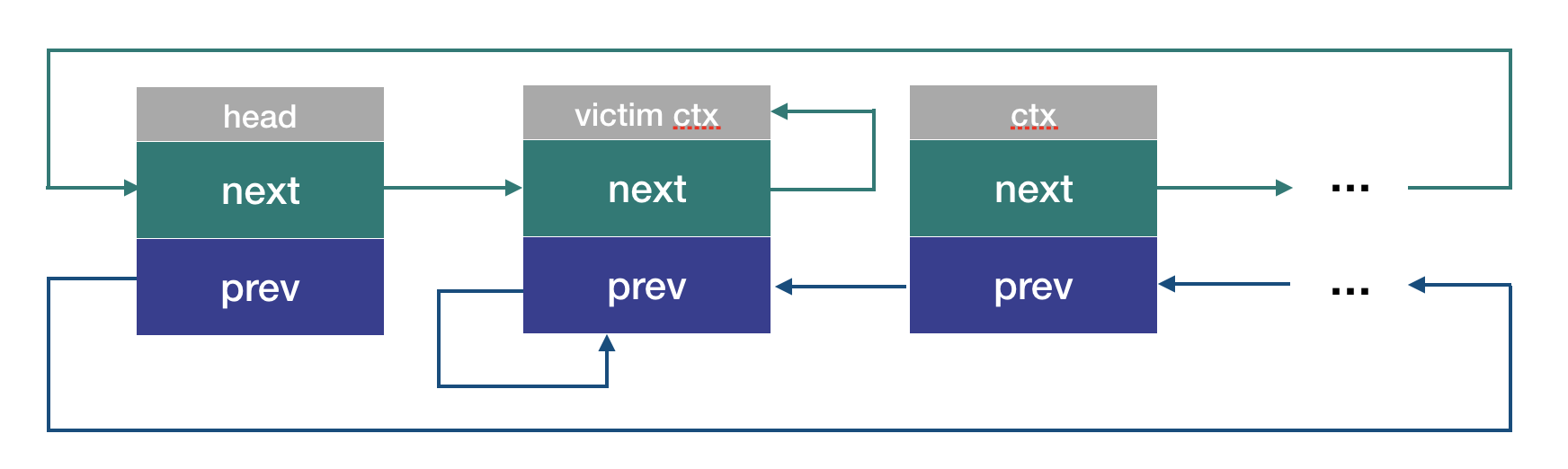

那么链表这时候就变成了这样：

可以看到victim的next指针和prev指针都指向了自己。这时候就会发生一系列问题，第一我们再也没办法通过链表来访问到victim ctx后面的节点了(这点和漏洞利用关系不大)，第二我们也没办法将victim这个节点从链表上删除，尽管我们可以在kfree ctx之前对其执行list_del_rcu操作：

static inline void __list_del(struct list_head * prev, struct list_head * next)
{
	next->prev = prev;
	prev->next = next;
}

static inline void __list_del_entry(struct list_head *entry)
{
	__list_del(entry->prev, entry->next);
}

static inline void list_del_rcu(struct list_head *entry)
{
	__list_del_entry(entry);
  	//上一句可描述为：
  	//entry->next->prev = entry->prev;
  	//entry->prev->next = entry->next;
	entry->prev = LIST_POISON2;
}

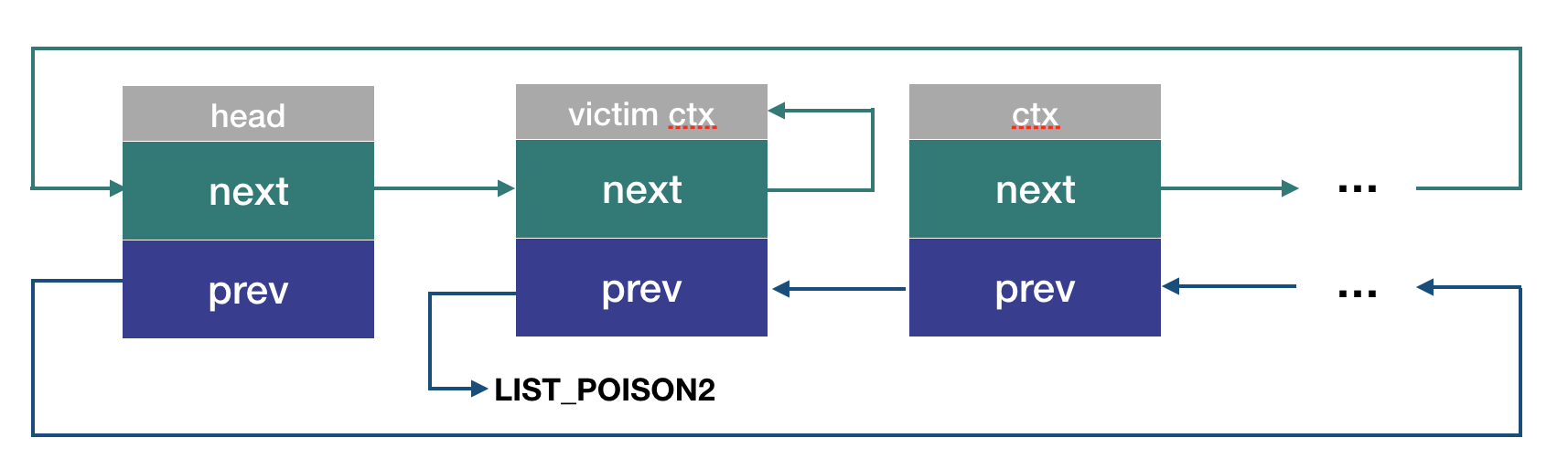

于是list_del_rcu执行之后，链表又变成了这样子：

所以尽管之后会执行kfree将victim ctx给free掉，但是我们的cancel_list链表还保存着这段free掉的ctx的指针：head->next以及ctx->prev。所以如果后续有对cancel_list链表的一些操作，就会产生USE-AFTER-FREE的问题。

这也就是这个漏洞的成因了。



CAP_SYS_TIME下的利用

CORE TEAM的ppt里给出了这种利用方式。他们从victim ctx释放后并没有真正从cancel_list拿下来，仍然可以通过遍历cancel_list访问到victim ctx这一点做文章。

对cancel_list的遍历在函数timerfd_clock_was_set:

void timerfd_clock_was_set(void)
{
	ktime_t moffs = ktime_get_monotonic_offset();
	struct timerfd_ctx *ctx;
	unsigned long flags;
	rcu_read_lock();
	list_for_each_entry_rcu(ctx, &cancel_list, clist) {
		if (!ctx->might_cancel)
			continue;
		spin_lock_irqsave(&ctx->wqh.lock, flags);
		if (ctx->moffs.tv64 != moffs.tv64) {
			ctx->moffs.tv64 = KTIME_MAX;
			ctx->ticks++;
			wake_up_locked(&ctx->wqh);  //会走到 __wake_up_common函数
		}
		spin_unlock_irqrestore(&ctx->wqh.lock, flags);
	}
	rcu_read_unlock();
}

static void __wake_up_common(wait_queue_head_t *q, unsigned int mode,
			int nr_exclusive, int wake_flags, void *key)
{
	wait_queue_t *curr, *next;
	list_for_each_entry_safe(curr, next, &q->task_list, task_list) {
		unsigned flags = curr->flags;
		if (curr->func(curr, mode, wake_flags, key) && //curr->func
				(flags & WQ_FLAG_EXCLUSIVE) && !--nr_exclusive)
			break;
	}
}





思路就是

* 等victim ctx被free之后，进行堆喷将victim ctx覆盖成自己精心构造的数据（这里可以用keyctl或者是sendmmsg实现）。

* 然后调用timerfd_clock_was_set函数，这时会遍历cancel_list，由于head->next就是我们的victim ctx，所以victim ctx会被这次操作引用到。数据构造得OK的话，会调用wake_up_locked(&ctx->wqh)，而ctx就是我们的victim ctx

* 这以后ctx->wqh是自己定义的数据，所以\_\_wake\_up\_common的curr，curr->func也是我们可以决定的。

* 所以执行到curr->func的时候，我们就控制了PC寄存器，而X0等于我们的curr

* 劫持了pc，之后找rop/jop就能轻松实现提权操作，这里不再多说。

为什么说这是CAP_SYS_TIME权限下的利用方法呢？因为timerfd_clock_was_set函数的调用链是这样：

timerfd_clock_was_set <-- clock_was_set <-- do_settimeofday <-- do_sys_settimeofday <--SYS_setttimeofday

用户态需要调用settimeofday这个系统调用来触发。而在do_sys_settimeofday函数里有对CAP_SYS_TIME的检查：

int do_sys_settimeofday(const struct timespec *tv, const struct timezone *tz)
{
	...
	error = security_settime(tv, tz); //权限检查
	if (error)
		return error;
	...
	if (tv)
		return do_settimeofday(tv);
	return 0;
}


static inline int security_settime(const struct timespec *ts,
				   const struct timezone *tz)
{
	return cap_settime(ts, tz);
}

int cap_settime(const struct timespec *ts, const struct timezone *tz)
{
	if (!capable(CAP_SYS_TIME)) //检查CAP_SYS_TIME
		return -EPERM;
	return 0;
}





所以我们如果想以这种方式来利用这个漏洞，就需要进程本身有CAP_SYS_TIME的权限，这也就限制了这种方法的适用范围。于是我们想要从0权限来利用这个漏洞，就得另辟蹊径。



pipe的TOCTTOU

在介绍0权限的利用方法思路之前，我觉得得先介绍下pipe的TOCTTOU机制，因为这个是接下来利用思路的一个基础。关于这部分的内容，也可以参考[shendi大牛的slide](https://github.com/retme7/My-Slides/blob/master/The-Art-of-Exploiting-Unconventional-Use-after-free-Bugs-in-Android-Kernel.pdf)

TOCTTOU : time of check to time of use .写程序的时候通常都会在使用前，对要使用的数据进行一个检查。而这个检查的时间点，和使用的时间点之间，其实是有空隙的。如果能在这个时间空隙里，做到对已经check的数据的更改，那么就可能在use的时刻，使用到非法的数据。

pipe的readv / writev就是这样一个典型。以readv为例，readv会在do_readv_writev的rw_copy_check_uvector函数里对用户态传进来的所有iovector进行合法性检查：

struct iovec {
	void *iov_base;
  	size_t iov_len;
};
ssize_t rw_copy_check_uvector(int type, const struct iovec __user * uvector,
			      unsigned long nr_segs, unsigned long fast_segs,
			      struct iovec *fast_pointer,
			      struct iovec **ret_pointer)
{
	unsigned long seg;
	ssize_t ret;
	struct iovec *iov = fast_pointer;
	...
	if (nr_segs > fast_segs) {
		iov = kmalloc(nr_segs*sizeof(struct iovec), GFP_KERNEL);  //[1]
		...
	}
	if (copy_from_user(iov, uvector, nr_segs*sizeof(*uvector))) {
		...
	}
	...
	for (seg = 0; seg < nr_segs; seg++) {
		void __user *buf = iov[seg].iov_base;
		ssize_t len = (ssize_t)iov[seg].iov_len;
	...
		if (type >= 0
		    && unlikely(!access_ok(vrfy_dir(type), buf, len))) {  //[2]
			ret = -EFAULT;
			goto out;
		}
	...
	}
}



可以看到这个检查函数做了两件事：

[1]如果iovector的个数比较多（大于8），就会kmalloc一段内存，然后将用户态传来的iovector拷贝进去。当然如果比较小，就直接把用户态传来的iovector放到栈上。

[2]对iovector进行合法性检查，确保所有的iovecor的iov_base都是用户态地址。

这里也就是pipe的time of check。

在检查通过之后，会去执行pipe_read函数，相信分析过CVE-2015-1805的朋友们都知道，pipe_read函数里对iovector的iov_base只会做是不是可写地址的检查，而不会做是不是用户态地址的检查，然后有数据就写入。pipe_read函数往iovector的iov_base里写入数据的时刻(__copy_to_user)，就是pipe的time of use。

那么这个check 和 use的间隙是多长呢？这取决于我们什么时候往pipe的buffer里写入数据。因为pipe_read默认是阻塞的，如果pipe的buffer里没有数据，pipe_read就会一直被阻塞，直到我们调用writev往pipe的buffer写数据。

所以，pipe的time of check to time of use这个间隔，可以由我们自己控制。

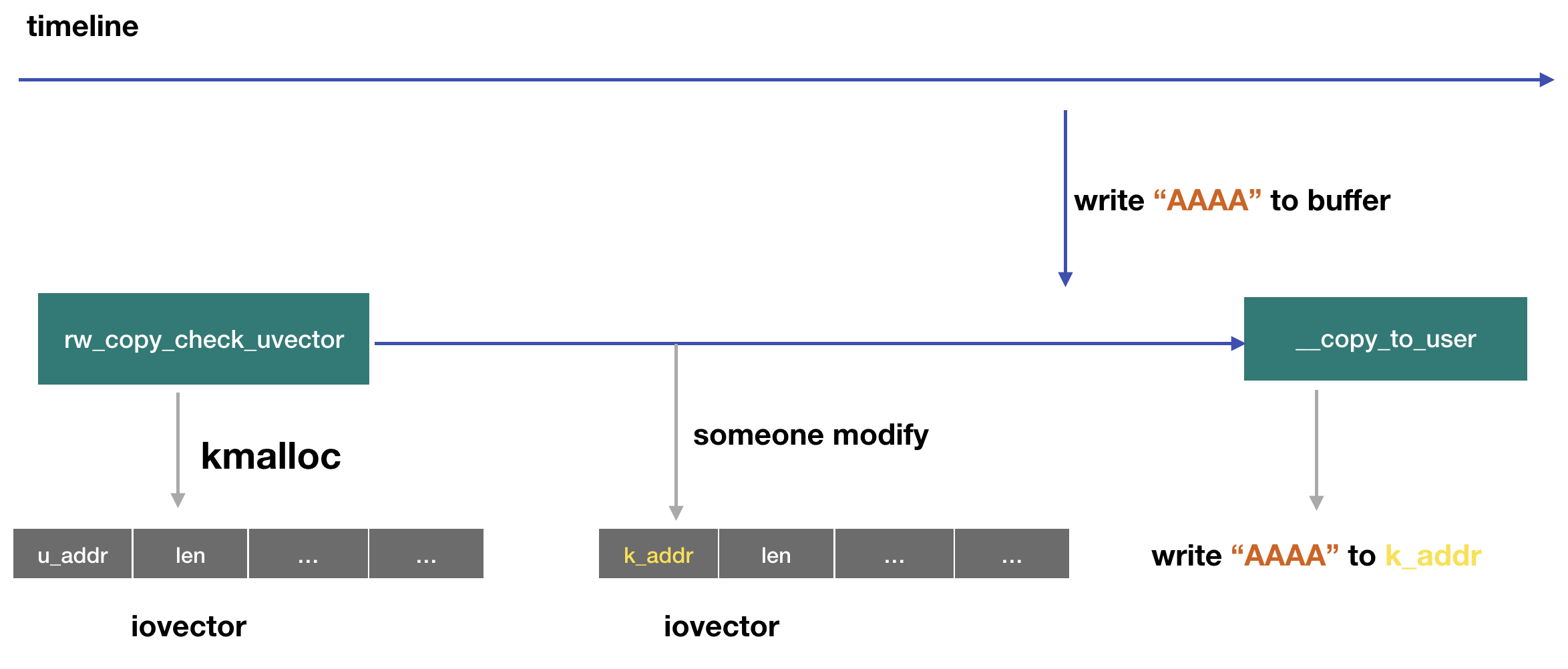

如果在这个时间间隔有办法对iovector进行更改，那么就可能往非法地址写入数据：

那么，怎么才能在这个时间间隔，对iovector进行更改呢？

这当然要通过漏洞来实现：

1，堆溢出漏洞。前面分析知道，如果有8个以上的的iovctor，就会调用kmalloc来存储这些iovector。如果能有一个内核堆溢出漏洞，那么只要把堆布局好，就能让溢出的数据，该卸掉iovector的iov_base.

2，UAF漏洞。要知道，我们kmalloc的iovector也是有占位功能的，如果使用iovector进行堆喷，将free过的victim进行占位。然后触发UAF，如果这个use的操作，能对占位的iovector进行更改，那么也就实现了目的。

知道了pipe的TOCTTOU的基础，我们可以来重新思考下CVE-2017-10661。



思考下链表操作与UAF

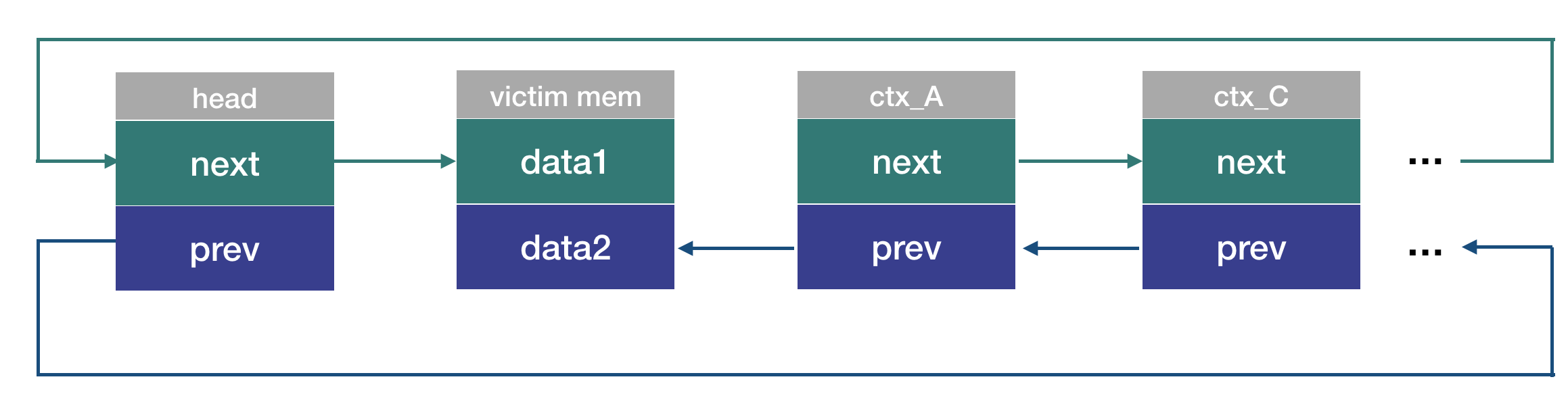

链表其实是个变化过程比较多的数据结构，对某节点的删除或者添加都会影响相邻的节点。那如果一个节点出现了问题，对它的相邻节点进行一系列操作会产生什么样的变化呢？在基于CVE-2017-10661将链表破坏之后，我在这里将给出两种情景。首先贴一张已经释放了victim ctx之后，cancel_list的状态图吧：

victim ctx已经被free，但是head->next和ctx_A->prev仍然保留着这段内存的指针。那么：

情景一：添加一个新的节点ctx_B

同样还是头插法，于是下面这几段代码会执行：

ctx_B->next = head->next;

ctx_B->prev = head;

head->next->prev = ctx_B; //这里等价于 victim_mem->data2 = ctx_B

head->next = ctx_B;

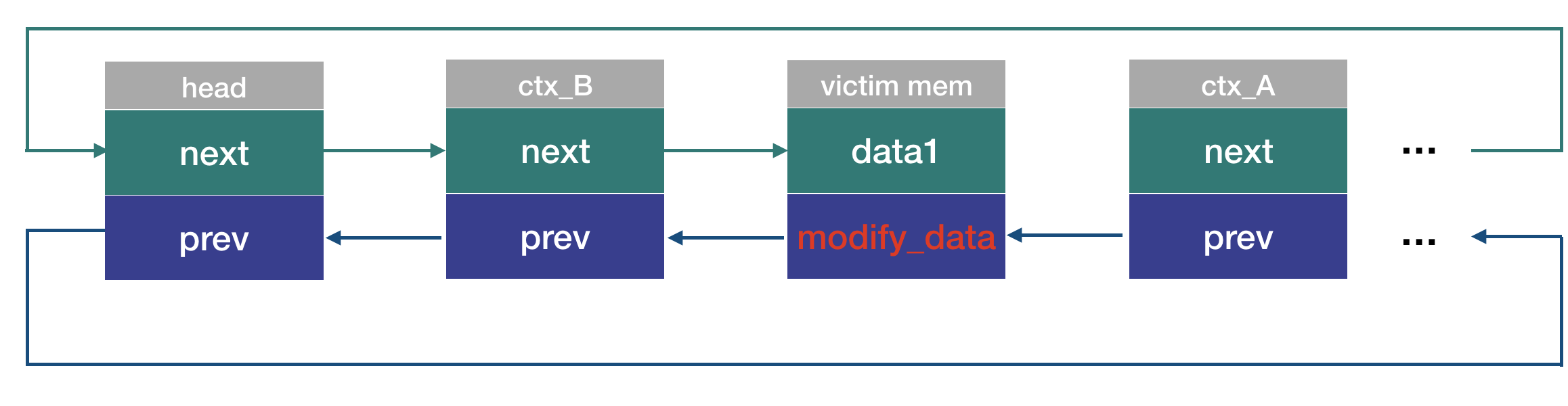

可以看到，这个添加操作（list_add_rcu）会对已经free了的内存进行操作，会将**victim_mem->data2**赋值为ctx_B。语言总是没有图片来的直观，添加操作执行后链表的状态如图：

结合我们之前讨论的pipe TOCTTOU，如果victim_mem刚好是由我们的pipe的iovector所占位，那么这里对data2的更改，可能就会对某个iov_base进行更改：iov_base = ctx_B。那么这样就允许我们对ctx_B->list进行任意写入。

情景二：删除节点ctx_A

删除操作会影响前后两个节点，我们假设ctx_A的next节点是ctx_C，那么就有：

ctx_A->prev->next = ctx_A->next;//等价于 victim_mem->data1 = ctx_C

ctx_A->next->prev = ctx_A->prev;//等价于 ctx_C->prev = victim_mem

ctx_A->prev = LIST_POISION2;

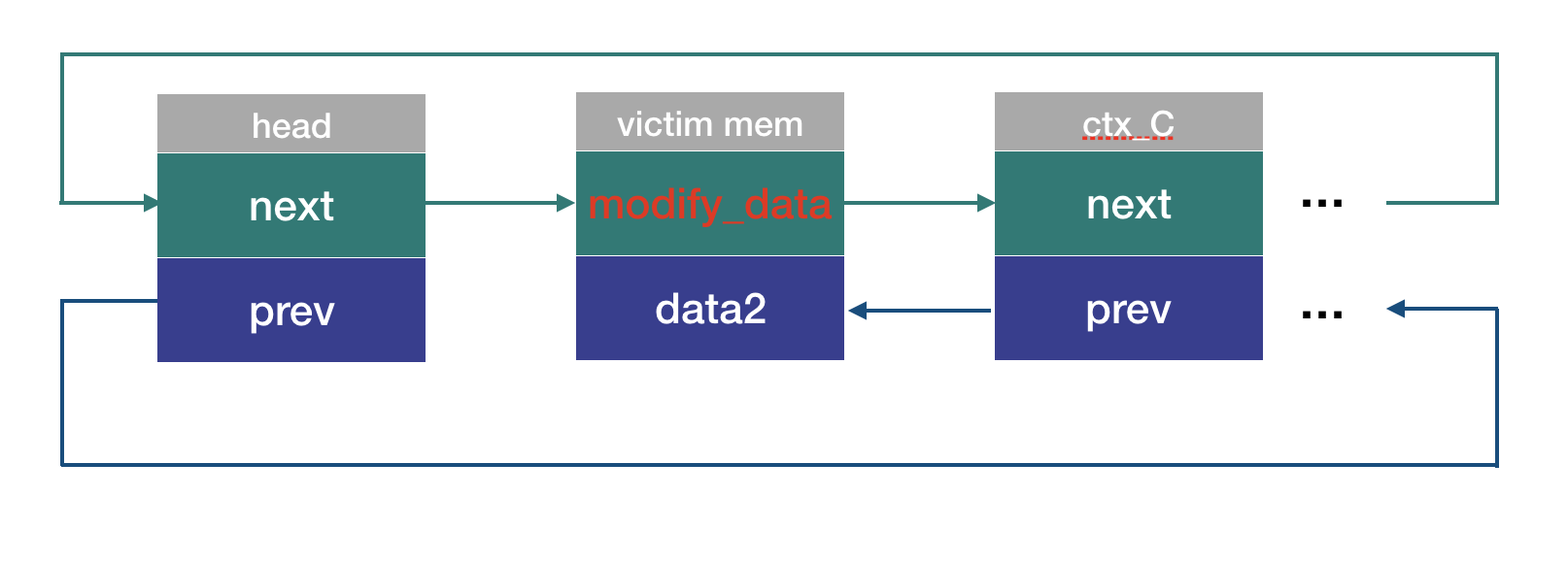

与情景1类似，这个删除操作（list_del_rcu），也会已经free了的内存进行操作，将victim_mem->data1赋值为ctx_C：

同样的，如果victim_mem刚好是由我们的pipe的iovector占位，对data1的更改，也可能改掉iov_base:iov_base = ctx_C。这样也就能对ctx_C->list进行任意写入。

为什么要给出两种情景呢？因为我们需要考虑一个究竟是data1对应iov_base，还是data2对应iov_base。iovector的结构是这样：

struct iovec {

void *iov_base;

size_t iov_len;

};

64位下，struct iovec是16字节大小，跟上面list结构的大小一样。于是data1和data2中必有一个是iov_base,一个是iov_len。而我们需要改的是iov_base。所以上述两种情景，根据具体情况就能找到一种适用的。

问题又来了，比如说情景二，能够对ctx_C->list进行任意写入又能做什么呢？

能够对双链表某节点的next,prev指针进行完全控制，是一件很恐怖的事情。因为在删除这个节点的时候，会导致一个很严重的问题。具体怎么回事我们看代码：

static inline void list_del_rcu(struct list_head *entry)
{
	__list_del_entry(entry);
  	//上一句可描述为：
  	//entry->next->prev = entry->prev;
  	//entry->prev->next = entry->next;
	entry->prev = LIST_POISON2;
}



假设我们将prev指针改为target_address，next指针改为target_value。那么上述代码就等价于：

*(uint64_t)(target_value + 8) = target_address;

*(uint64_t)(target_address) = target_value;

于是这导致了一个任意地址写入任意内容的问题。当然，写入的内容没那么任意，它的值必须也要是一个可写的地址。



0权限下的利用

有了上述的讨论之后，我们利用的思路逐渐明朗。

我们的ctx是0xF8的大小，处于0x100的slab块里面，所以地址总是0地址对其。那么如果要做iovector进行占位，得到的地址也总是0地址对其，所以里面元素的iov_base也会是0地址对其。在我测试的机器（nexus6p）上，next指针偏移是0xE0，prev指针是0xE8。所以我们需要选择情景二：删除victim的next节点。那么我们的步骤应该是：‘

  • 在创造victim ctx之前，将ctx_C加入cancel_list，然后将ctx_A加入cancel_list
  • 赢得竞争，导致victim ctx被list_add_rcu两次
  • 对victim ctx执行list_del_rcu操作，并将victim_ctx释放，此时cacncel_list是这样：

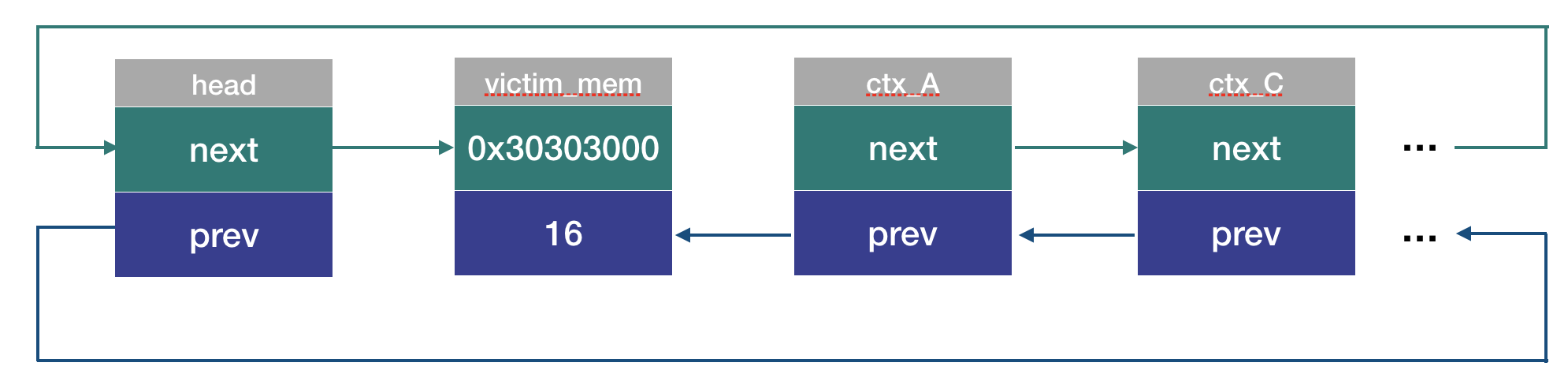

  • 用iovector进行堆喷，使得其将victim mem占位：

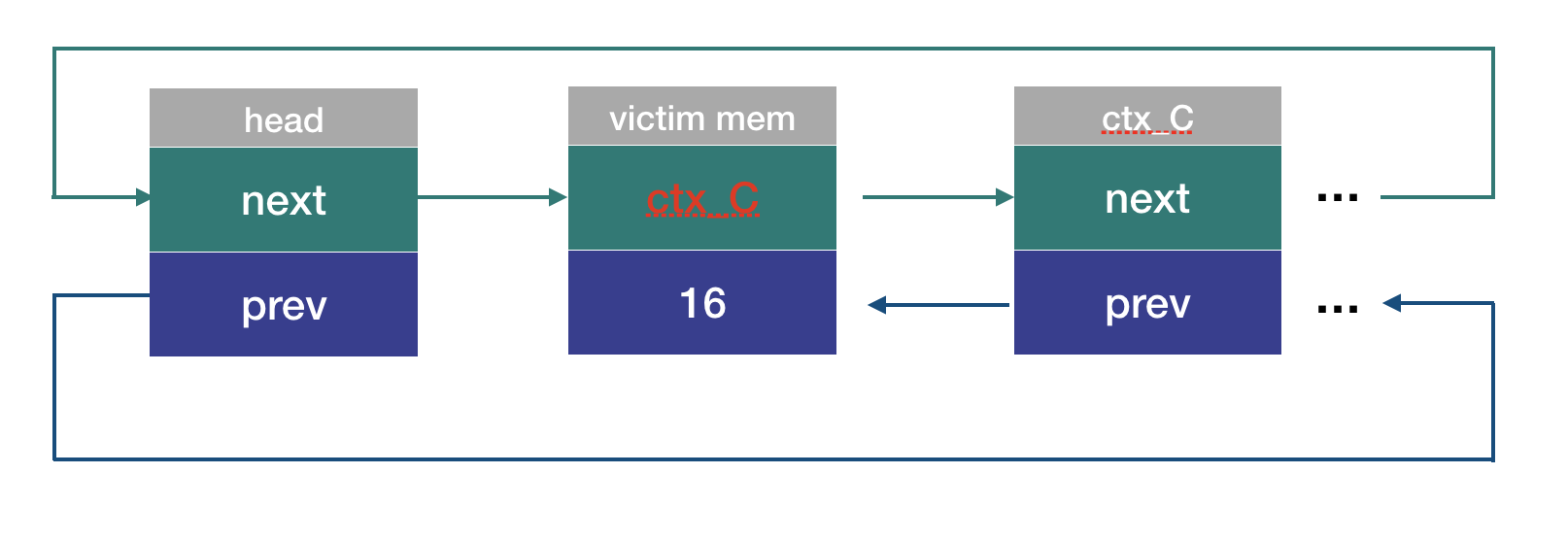

  • 这时pipe_read被阻塞，执行删除ctx_A的操作，会导致iov_base的更改，改成指向我们的ctx_C:

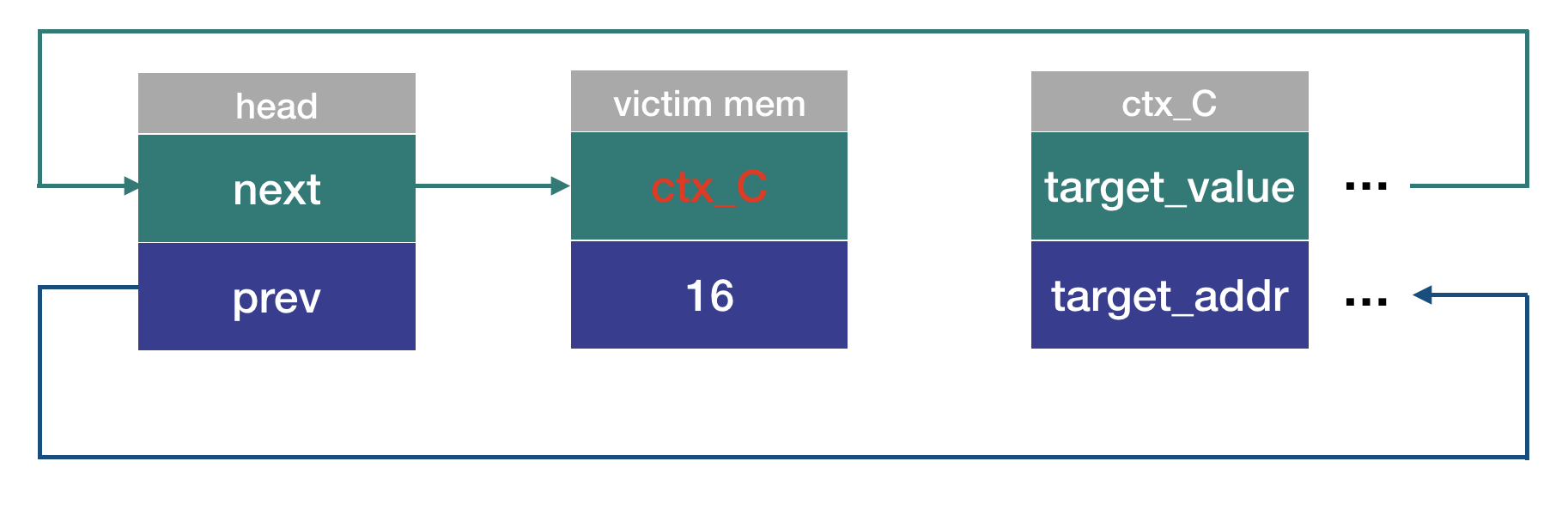

  • 然后我们执行pipe_write，这时会导致ctx_C的next指针和prev指针被我们改写。next指针改写为target_value，prev指针改写为target_addr:

  • 最后我们对ctx_C执行删除节点的操作，就能实现任意地址写任意内容了，当然写的内容不能那么任意。

在这之后，再进行提权是一件很容易的事情。这里简单描述两种做法：

1，target_addr设置为&ptmx_cdev->ops,target_value设置为0x30000000。这样我们在用户态0x30000000布置好函数指针， 后续操作就很容易了。修改task_prctl相关的也是一样的道理。

2，增加/修改地址转换表中的内存描述符。这个虽然说原理比较复杂，介绍起来可能比本文之前说的所有的内容还要长，但是实现起来却是很方便。像nexus6p这样的机器，kernel的第一级地址转换表的地址固定为0xFFFFFFC00007d000，在中添加一条合适的内存描述符，就能实现在用户态读取/修改kernel的text段的内容，实现kernel patch。提权也就很轻松了，而且好处是不需要找各种各样的地址，自己读取kernel的内容，自己能计算出来，可以做成通用的root。不过这种方法在三星这种有RKP保护的机器上不适用，或者说得绕过才行。

然后，这个漏洞，其实还是可以转化为任意地址写任意内容，这次的写的内容可以任意，但是做法就不一样了。需要把iov_len做得长一点，把对ctx_C的写入转化为一个堆溢出的漏洞。然后达成目标。

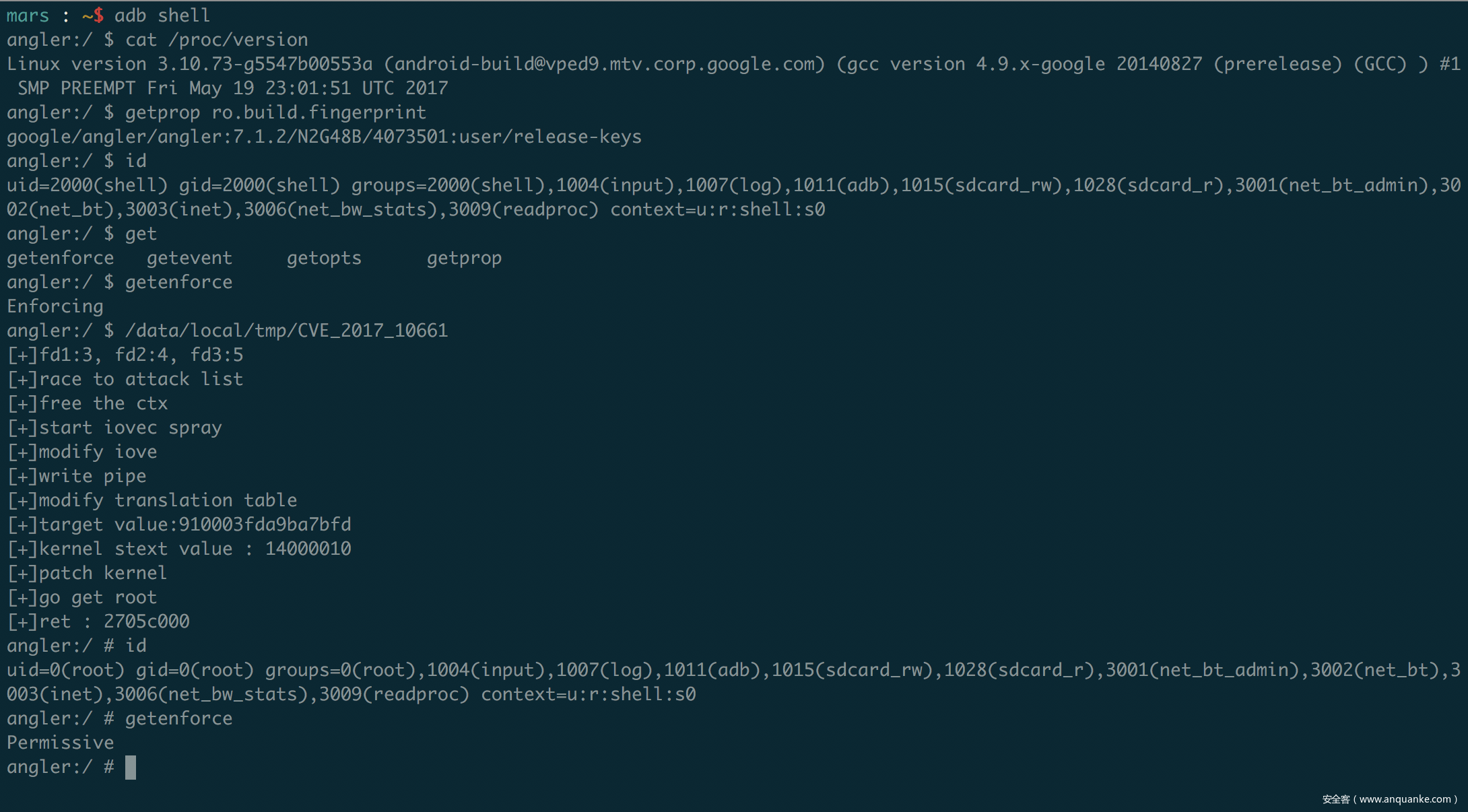

江湖规矩放图：

最后，对于文中出现的问题，还请各路大牛加以斧正，欢迎技术交流：huahuaisadog@gmail.com



参考文档

1, https://hitcon.org/2017/CMT/slide-files/d1_s3_r0.pdf

2, https://android.googlesource.com/kernel/msm/+/0fecf48887cf173503612936bad2c85b436a5296%5E%21/#F0

3, https://android.googlesource.com/kernel/msm/+/e7a3029ebf4175889e8bdb278fd9cf02a211118c/fs/read_write.c

4,https://github.com/retme7/My-Slides/blob/master/The-Art-of-Exploiting-Unconventional-Use-after-free-Bugs-in-Android-Kernel.pdf
