概要
BIOS，全称基本输入输出系统，其诞生之初也曾是门先进的技术，但得益于软硬件的飞速发展，传统 BIOS 由于其开发效率低下（主要使用汇编开发）、安全性差、性能低下等原因，已经逐渐退出历史舞台。取而代之的是 UEFI（个人认为称之为 UEFI BIOS 也可以）。
UEFI (Unified Extensible Firmware Interface)，全称统一可扩展固件接口。UEFI 只是一个标准，其实现主要还是其它厂商或者开源组织。例如，Intel开源的 TinaoCore，就是一个典型的与硬件无关的框架。
相比传统 BIOS，UEFI 有诸多优点，如开发效率更高（可用 C/C++ 开发），系统性能强（可以加载图片，甚至可以实现基于事件的异步操作）以及良好的可扩展性。可扩展性体现在模块化设计和动态加载上，UEFI 驱动（非 Windows 驱动）模块每个都是独立模块，可以放在固件里，也可以放在磁盘上，根据需要进行加载。
由于计算机安全技术的快速发展，目前计算机受到的攻击不仅是操作系统层面的攻击，针对固件层面的攻击也原来更为普遍。UEFI 由于其模块化设计，动态加载，使用硬盘存储扩展模块等，都导致了 UEFI BIOS 面临着更多的安全问题。
对于 UEFI BIOS 的攻击，从感染方式上来讲，个人认为可以分为两种：一种是针对 BIOS 固件的攻击，一种是磁盘上扩展模块的攻击。本文着重介绍第二种。
UEFI 引导启动过程与感染原理
1. UEFI 引导启动的 7 个阶段

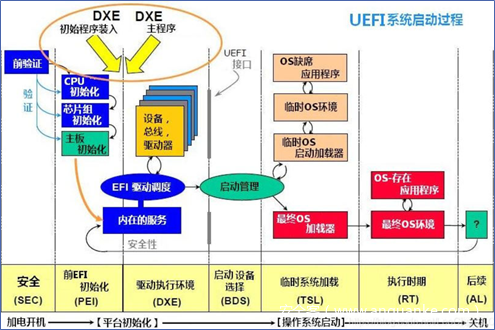

要了解 UEFI 的感染原理，必须了解 UEFI 的执行流程。UEFI 标准规定，其引导启动过程分为 7 个阶段。大致过程如下：
（图片源自网络，侵删）
SEC（Security Phase）:
1）计算机加电后的首个阶段，接收并处理启动、重启、严重异常信号；
2）初始化临时 RAM（区别于通常所说的内存），通常为 CPU 的 Cache；
3）传递参数给下一阶段（PEI 阶段）;
PEI (Pre-EFI Initialization):
1）为 DXE 阶段准备执行环境（完成内存初始化）；
2）将需要的信息传递给 DXE 阶段；
DXE (Driver Execution Environment，驱动执行环境):
加载 UEFI 驱动，完成大部分初始化工作。
BDS (Boot Device Selection):
执行启动策略，主要为：
1）初始化设备控制台；
2）加载相关 UEFI 驱动设备；
3）加载并执行启动项；
TSL (Trainsient System Load):
该阶段正式准备加载操作系统
1）加载并运行 OS Loader（OS Loader 作为 UEFI 应用）;
2）调用 ExitBootServices 后进入 RT 阶段；
RT (Run Time):
1）控制权由 UEFI 内核转交到 OS Loader 中；
2）清理回收 UEFI 之前占用的资源；
AL (After Life):
用于系统灾难恢复。
以上就是 UEFI 从加电到关机的 7 个阶段。
从设计上来讲，SEC 阶段被默认为是可信和安全的，想要对 SEC 阶段进行感染必须进行固件刷写（刷固件理论上可以对各阶段进行感染，而不仅仅是 SEC 阶段代码），这就是我们常见的 UEFI bootkit 实现方式之一。而另一种常见的实现 UEFI bootkit 感染的技术就是通过硬盘上存在的 UEFI 模块进行劫持或篡改，此种攻击方式主要是在 DXE/BSD/TSL 阶段进行。
2. UEFI 的感染方式
2.1 ESP 分区和引导
在 Windows 环境下，借助硬盘的 ESP 分区也能实现 UEFI 感染。

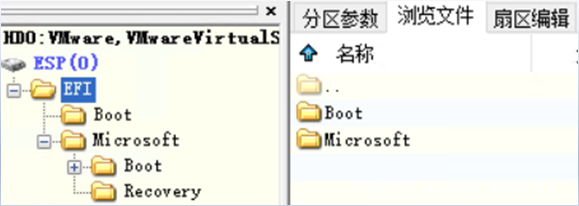

如果 Windows 是通过 UEFI+GPT 方式引导启动，则在硬盘上，Windows 安装文件会在磁盘上开辟一个隐藏分区，称为 ESP 分区，如下图所示：
ESP 分区本质上是 FAT 格式的分区，因为 UEFI 本身只支持 FAT 格式的文件系统。该分区中，有两个用于引导的模块，bootx64.efi（32 位下为 bootia32.efi）和 bootmgfw.efi。
bootx64.efi:\EFI\Boot\bootx64.efi;
bootmgfw.efi:\EFI\Microsoft\Boot\bootmgfw.efi;
这两个文件中，bootx64.efi 是用于磁盘引导，而 bootmgfw.efi 是进行操作系统加载的（OS Loader）。如果一定要和传统 BIOS 引导类比的话，bootx64.efi 相当于 MBR，而 bootmgfw.efi 则类似于(NTLDR/Winload.exe)。
不同的是，UEFI 下的 Windows，启动时不一定需要使用 bootx64.efi，而可以直接选择使用 bootmgfw.efi 作为 Windows 启动管理器 (Windows Boot Manager，一般默认情况下使用 bootmgfw.efi)。但如果一定要使用 bootx64.efi 进行启动，也可以进入 BIOS 进行手工设置，典型场景就是 U 盘 WinPE 进行启动，通过 U 盘内的 bootx64.efi 进行磁盘引导。

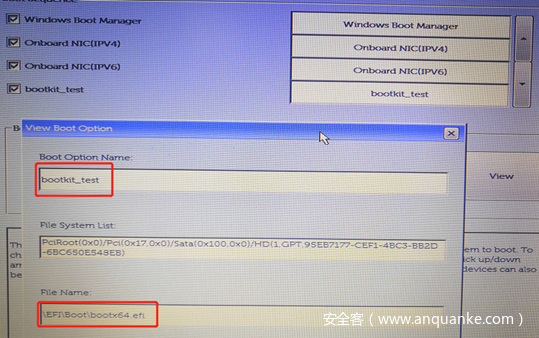

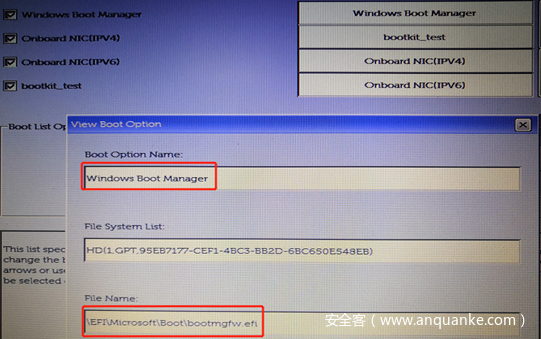

以下是笔者的 UEFI 启动设置，Windows Boot Manager 为 UEFI 系统默认，bootkit_test 是笔者手动添加的基于磁盘引导的启动方式。
需要说明的是，如果系统通过 bootx64.efi 进行启动，其最终还是会调用 bootmgfw.efi。
2.2 EFI 模块及其本质

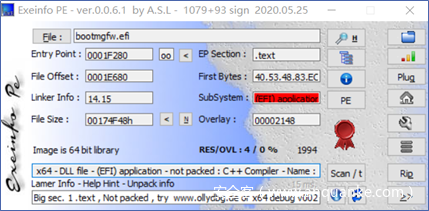

对于 UEFI 开发来说，其程序一般分为两大类，一种是 UEFI 应用程序，一种是 UEFI 驱动程序，其后缀名都是 .efi 格式。但其实这并不是一种新的文件格式，而是符合 PE/COFF 规范的 PE 文件，更准确的说无论是 UEFI 应用程序还是 UEFI 驱动程序都是符合 E/COFF 的 dll 文件。EFI 文件的识别可以通过 Exeinfo PE 进行查看，如下图：
2.3 bootx64.efi 与 bootmgfw.efi 的关系
先说结论：bootx64 就是 bootmgfw，两者是同一个文件，只是放在不同路径下会调用其不同功能。
笔者将自己电脑上的两个文件提取出来并进行了 hash 对比，发现两者 hash 完全一致。也就是说，该文件至少具备磁盘引导、Windows 启动管理以及 OS Loader 的功能。
2.4 UEFI bootkit 代码分析与感染复现
2.4.1 源码流程分析
本次采用的代码为开源 UEFI bootkit 代码，github 地址：https://github.com/ajkhoury/UEFI-Bootkit

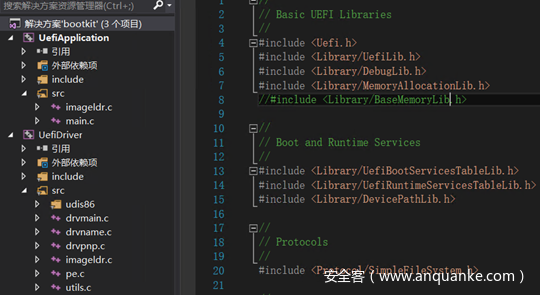

该工程文件分为两部分，UEFIApplication 为 loader 程序（编译后重命名为 bootx64.efi），UefiDriver 为真正实现内核感染的文件（编译后重命名为 rtdriver.efi）

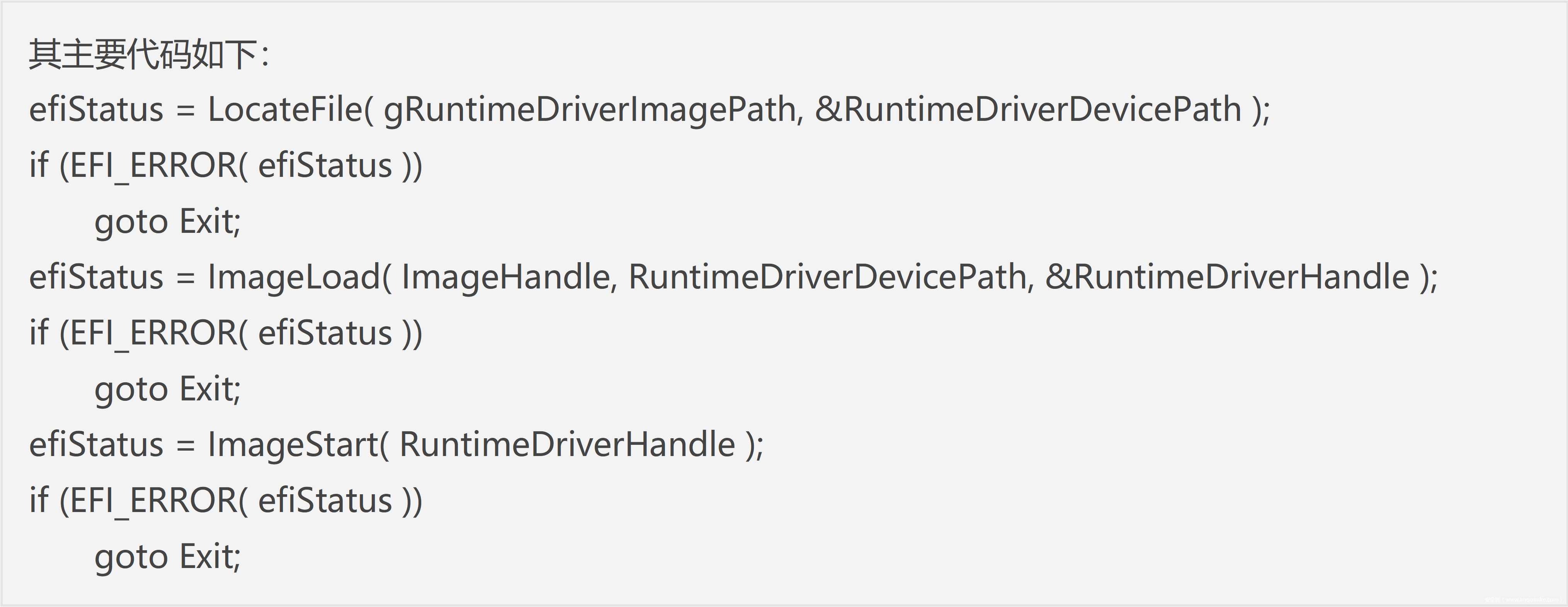

先来看 bootx64.efi 的代码：
可以看到，其代码流程非常简单，通过 LocateFile函数遍历所有分区，查找 rtdriver.efi，找不到就直接退出，然后通过 ImageLoad函数将驱动加载至内存（不运行），最后调用函数 ImageStart 运行 bootkit 驱动，代码完成，程序退出。

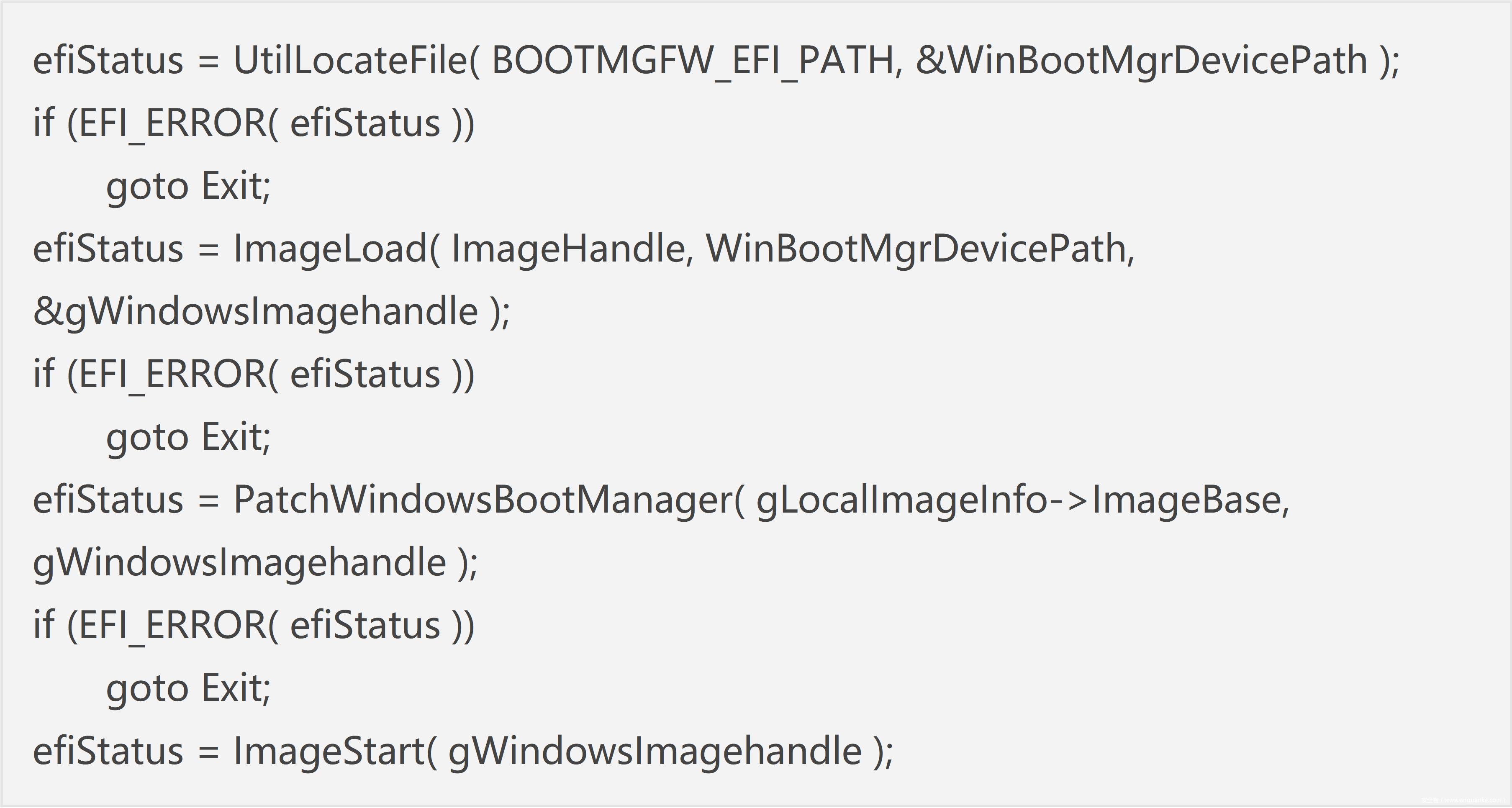

rtdriver.efi 的主要代码如下：
定位 Windows Boot Manager，即 bootmgfw.efi，然后加载至内存，对函数 PatchWindowsBootManager 对bootmgfw.efi 进行 patch，然后运行 bootmgfw.efi。
进入 PatchWindowsBootManager 函数。

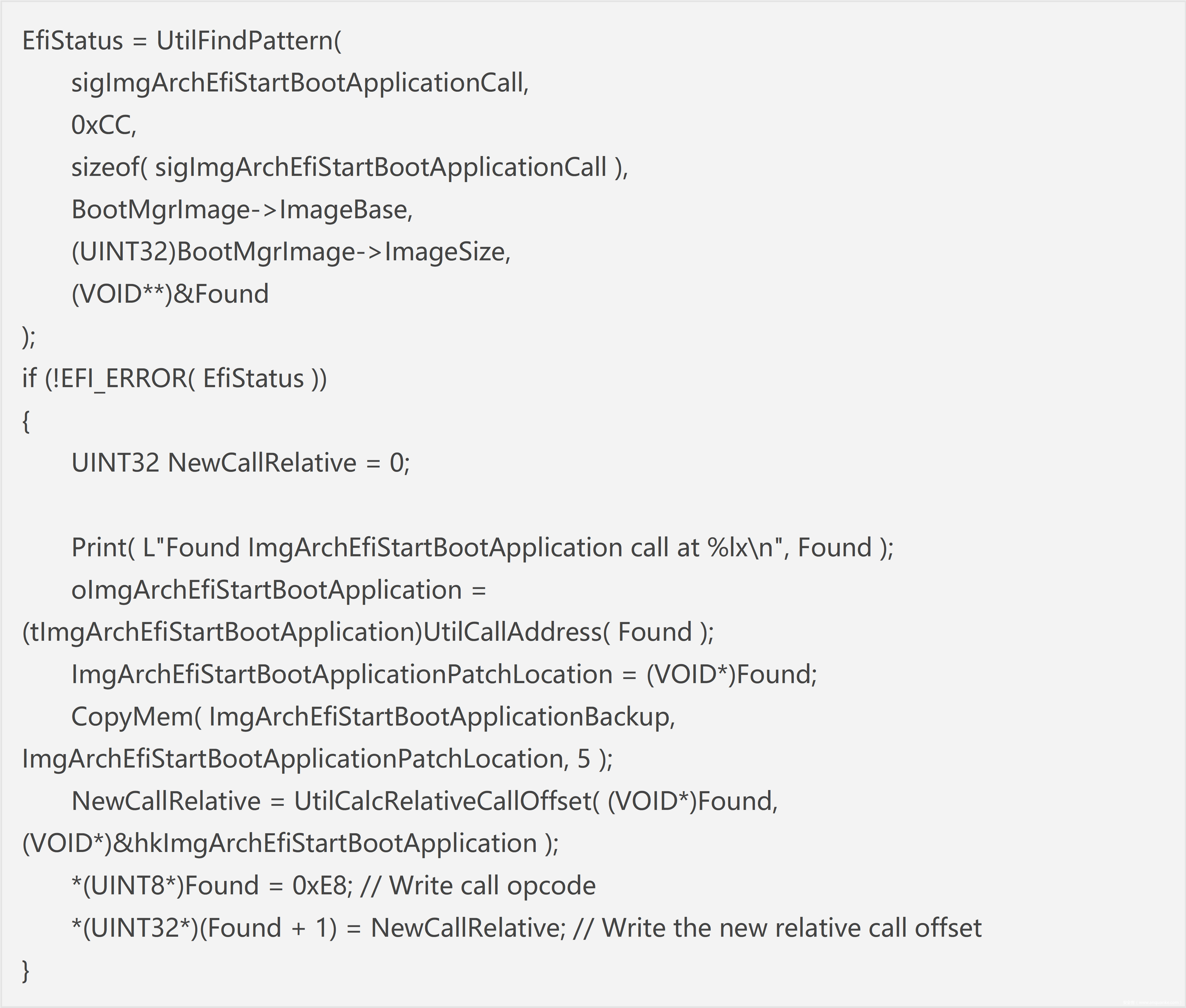

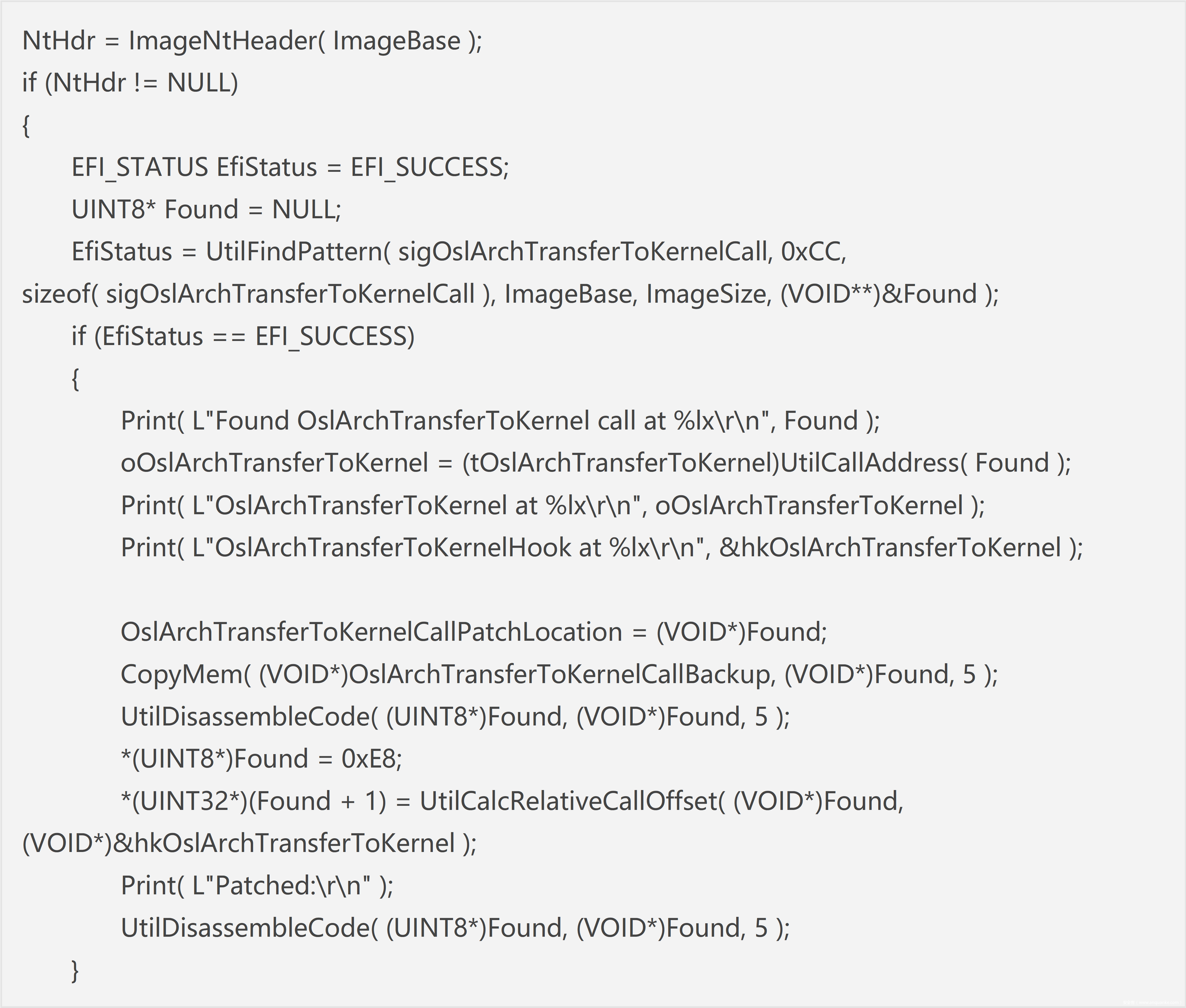

该函数对 bootmgfw.efi 的 ImgArchEfiStartBootApplication函数进行 hook 从而获得控制权，然后在自己的 hook 函数中又对 winload.efi 的 OslArchTransferToKernel 进行 hook，从而使得在加载 OS 内核镜像（ntoskrnl.exe）的时候 patch 掉 Windows 的 PatchGuard 代码，实现任意 rootkit 行为，代码如下：

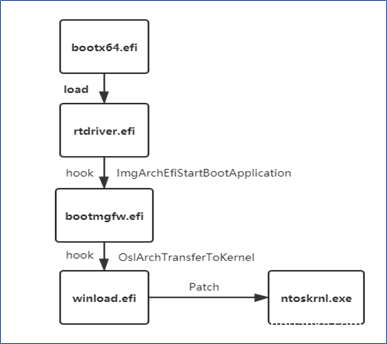

整体流程大致如下：
2.4.2 感染复现
在了解了 UEFI 引导过程以及 bootkit 代码的分析后，复现就变得很容易了。
a）将编译出来的 bootx64.efi 以及 rtdriver.efi 放到 ESP 分区的 \EFI\Boot 目录下（原始 bootx64.efi 将会被替换），笔者这边是使用 Diskgenus 来操作的；
b）重启主机，进入 BIOS，关闭 Security Boot；
c）在 BIOS 中增加磁盘启动的引导项。

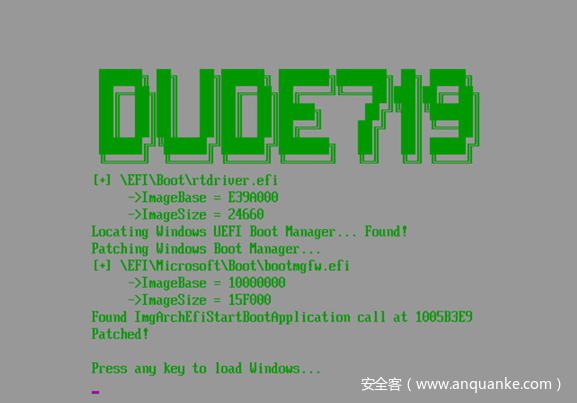

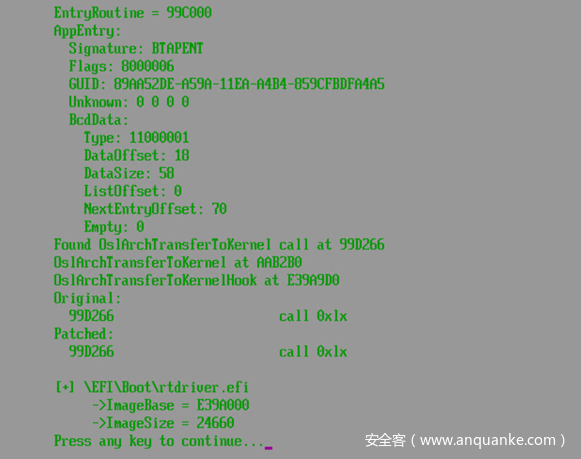

复现成功后如下图所示：
UEFI 感染的手工检测方法
1. efi 文件检测
使用磁盘工具将 ESP 分区盘符显示出来，然后查看 bootx64.efi（32 位 bootia32.efi）以及 bootmgfw.efi 的文件签名是否为微软的，并查看 ESP 分区下是否有多余的 EFI 模块。
2. 内核检测
bootkit 通常会对 ntoskrnl 进行 patch，检测内核回调（Dreamboot）是否异常，或者对 PatchGuard 代码进行检测（关键 API KeInitAmd64SpecificState）。
引用
- 《UEFI 原理与编程》
- https://blog.csdn.net/leochen_lc/article/details/103541984
- https://www.zhihu.com/question/36313402?sort=created
- https://www.cnblogs.com/liuzhenbo/p/10825136.html
- https://github.com/cursesun/UEFI-Bootkit
- 《统一可扩展固件接口攻击方法研究》
- 《efibios: EFI/UEFI BIOS 入门》
