Uroburos是在APT攻击中出现的一种恶意软件，于2014年被发现，并对计算机安全领域构成了很大的威胁。它的与众不同之处在于它的64位Windows驱动程序（Rootkit），包括一个PatchGuard的旁路。此外，驱动程序没有经过签名，恶意软件利用第三方驱动程序中的漏洞实现内核执行。有关这个恶意软件在过去研究中的更多细节，你可以阅读Andrzej Dereszowski和Matthieu Kaczmarek发表的文章。
几个月前，我们发现了一个从2017年开始传播的Uroburos/Turla样本。在调查之后，其中的驱动程序被证明是基于2014年的改进版本。我们看了一下这个新的驱动程序，发现它与原来的驱动程序有一些很大的差异，尽管有一个共同的基础。在本文中，我们将分析这个64位Rootkit的一些新特性。我们的分析将集中在如何从内存转储（memory dump）中识别这个Rootkit（正如我们在搜索威胁时所做的那样），然后我们将研究其新的通信协议。我们的目标是希望能够远程识别Rootkit的存在，而无需在服务器上进行身份验证。应该注意的是，Rootkit只针对服务器。
为了在服务器上进行威胁搜索，我们使用了Comae DumpIt工具（https://www.comae.io/），并分析了该工具生成的故障转储（crush dump）。
识别内核威胁
驱动程序在内核空间中隐藏得很好，它不存在于已加载模块列表中，而且其他模块的完整性也都保持良好。
为了辅助分析，我们将使用ExaTrack开发的一个内部工具，该工具旨在检查内核的完整性，并提示当前潜在的异常问题。
Windows回调（callback）系统是我们检查的关键组件之一，它允许在某些事件（例如进程创建）中调用任意函数。在我们的样本中，通过观察它们，我们发现了一个异常：
>>> ccb
# Check CallBacks
[*] Checking CallbackTcpConnectionCallbackTemp : 0xfffffa8002f38360
[*] Checking CallbackTcpTimerStarvationCallbackTemp : 0xfffffa8004dfd640
[*] Checking CallbackLicensingData : 0xfffffa80024bc2f0
[...]
[*] PspLoadImageNotifyRoutine
[*] PspCreateProcessNotifyRoutine
Callback fffffa8004bc2874 -> SUSPICIOUS ***Unknown*** 48895c2408574881ec30010000488bfa在创建过程时，会调用PspCreateProcessNotifyRoutine列表中的回调函数。向它添加一个条目是非常有趣的，可以修改新进程的数据和行为。在前面的命令中，该工具识别了一个被认为可疑的条目，因为它指向一个未分配给驱动程序的内存地址。
在回调中还存在第二个异常，它不太明显，因为它不会对系统的操作造成很深的影响，但会对其进行略微的改动。
[...]
[*] IopNotifyShutdownQueueHead
Name : Null
Driver Object : fffffa80032753e0
Driver : DriverNull
Address: fffff88001890000
Driver : Null.SYS
Name : 000000a6
Driver Object : fffffa8003d2adb0
Driver : Driverusbhub
Address: fffff88000da6000
Driver : usbhub.sys
[...]
>>> cirp DriverNull
Driver : DriverNull
Address: fffff88001890000
Driver : Null.SYS
DriverUnload : fffff88001895100 c:windowssystem32driversnull.sys
IRP_MJ_CREATE fffff88001895008 Null.SYS
IRP_MJ_CREATE_NAMED_PIPE fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_CLOSE fffff88001895008 Null.SYS
IRP_MJ_READ fffff88001895008 Null.SYS
IRP_MJ_WRITE fffff88001895008 Null.SYS
IRP_MJ_QUERY_INFORMATION fffff88001895008 Null.SYS
IRP_MJ_SET_INFORMATION fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_QUERY_EA fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_SET_EA fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_FLUSH_BUFFERS fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_QUERY_VOLUME_INFORMATION fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_SET_VOLUME_INFORMATION fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_DIRECTORY_CONTROL fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_FILE_SYSTEM_CONTROL fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_DEVICE_CONTROL fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_INTERNAL_DEVICE_CONTROL fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_SHUTDOWN fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_LOCK_CONTROL fffff88001895008 Null.SYS
IRP_MJ_CLEANUP fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_CREATE_MAILSLOT fffff80002abb1d4 ntoskrnl.exe
IRP_MJ_QUERY_SECURITY fffff80002abb1d4 ntoskrnl.exe当系统关闭时，要调用的模块列表中会引用“DriverNull”驱动程序。但实际上，这个驱动程序本不应该出现在这个列表中。但是它的IRP表似乎没有被修改，甚至指向ntoskrnl（对于IRP_MJ_SHUTDOWN接口）。我们没有发现这种行为有什么真正的用处。
让我们继续进行故障排除，Windows在其输入输出（IO）处理程序中有许多过滤系统。在这些IO中，网络被分成了几个部分，我们将会对其中一个进行深入研究，即NetIO。
NetIo也提供了一个回调系统，允许对交换的网络数据进行操作，这些回调被称为“Callout”。但由于进行的是网络回调，因此这些结构没有被记录，也没有出现在Windows符号文件中。这些特性使它成为植入恶意软件的好地方。在转储中，我们可以找到5个回调，这些回调指向不属于任何驱动程序的代码。
>>> cnetio
[*] NetIo Callouts (callbacks) : fffffa8004965000 (4790)
Callback fffffa8004bd9580 -> SUSPICIOUS ***Unknown*** 488bc448895808488950105556574154
Callback fffffa8004bca6b0 -> SUSPICIOUS ***Unknown*** 33c0c3cc40534883ec20488b89500100
Callback fffffa8004bd9af8 -> SUSPICIOUS ***Unknown*** 4883ec286683f91474066683f916750f
Callback fffffa8004bd9ca0 -> SUSPICIOUS ***Unknown*** 48895c24084889742410574883ec4048
Callback fffffa8004bd9de0 -> SUSPICIOUS ***Unknown*** 4c8bdc49895b0849896b104989731857我们将在文档的后面部分更详细地研究这些函数中的其中一个。
最后，我们将搜索试图隐藏在Windows中的已加载的驱动程序。
>>> pe
[...]
[OK] fffff88001899000 : SystemRootSystem32DriversBeep.SYS
[OK] fffff88000da6000 : SystemRootsystem32DRIVERSusbhub.sys
[NO] fffffa8004bb8000 (Header overwritten)
[OK] fffff88006a00000 : SystemRootsystem32DRIVERSE1G6032E.sys
[OK] fffff880017d2000 : SystemRootSystem32DriversNpfs.SYS
[...]
>>> dq fffffa8004bb8000 100
FFFFFA8004BB8000 0000000300000000 0000FFFF00000004 ....?...?...¦¦..
FFFFFA8004BB8010 00000000000000B8 0000000000000040 ........@.......
FFFFFA8004BB8020 0000000000000000 0000000000000000 ................
FFFFFA8004BB8030 0000000000000000 000000D800000000 ................
FFFFFA8004BB8040 CD09B4000EBA1F0E 685421CD4C01B821 ??.?....!.?L.!Th
FFFFFA8004BB8050 72676F7270207369 6F6E6E6163206D61 is program canno
FFFFFA8004BB8060 6E75722065622074 20534F44206E6920 t be run in DOS
FFFFFA8004BB8070 0A0D0D2E65646F6D 0000000000000024 mode....$.......
FFFFFA8004BB8080 095520395A3B417D 0955203909552039 }A;Z9 U.9 U.9 U.
FFFFFA8004BB8090 095520A609542039 0955203C092E28A6 9 T.. U..(..< U.
FFFFFA8004BB80A0 0955203B0928E61E 095520510938E61E ?.(.; U.?.8.Q U.
FFFFFA8004BB80B0 09552038092FE61E 09552038092DE61E ?./.8 U.?.-.8 U.
FFFFFA8004BB80C0 0955203968636952 0000000000000000 Rich9 U.........
FFFFFA8004BB80D0 0000000000000000 0006866400000000 ............d.?.
FFFFFA8004BB80E0 000000005900F3CF 202200F000000000 ...Y.........."
FFFFFA8004BB80F0 00042E000008020B 000000000001BC00 ??....?...?.....
>>> list fffffa8004bb8000 fffffa8004bbb000
FFFFFA8004BB8000 rwx-
FFFFFA8004BB9000 rwx-
FFFFFA8004BBA000 rwx-在这里，一个重要的异常是可以观察到的。一个驱动程序存在于内存中，并且已经覆盖了它的MZ和PE标头，可能是为了隐藏自己，使其不受原始内存搜索的影响。它的寻址对应于我们之前的回调，并以RWX权限进行映射。
目前发现的所有证据都表明了该恶意软件是从内核运行的。现在，我们将分析它的一些代码（主要是网络通信），以了解它是如何工作的。
驱动程序分析
入口点
在初始化过程中，驱动程序将迅速瞄准“空（Null）”设备。它检索指向对象的指针，并将其注册到前面提到的“关机（shutdown）”回调列表中。另外，它还在进程创建期间注册了调用的回调函数。
[...]
if ( (unsigned int)get_top_deviceObjet(L"\Device\Null", &device_obj_null)
&& (result = get_top_deviceObjet(L"\Device\Beep", &device_obj_null), (_DWORD)result) )
{
__asm { xchg rbx, qword ptr cs:isNullDeviceFailed }
}
else
{
v5 = IoRegisterShutdownNotification(device_obj_null);
if ( v5 || (drvobj_null = device_obj_null->DriverObject, (v5 = sub_4E21C(byte_1188D)) != 0) )
[...]
PsSetCreateProcessNotifyRoutine(cbCreateProcess, 0i64);
[...]加密字符串
为了避免容易被反病毒软件识别，所有与Uroburos相关的字符串都被加密。每个加密数据块的大小都是0x40字节，并用前一个0x40字节执行异或（XOR）操作。

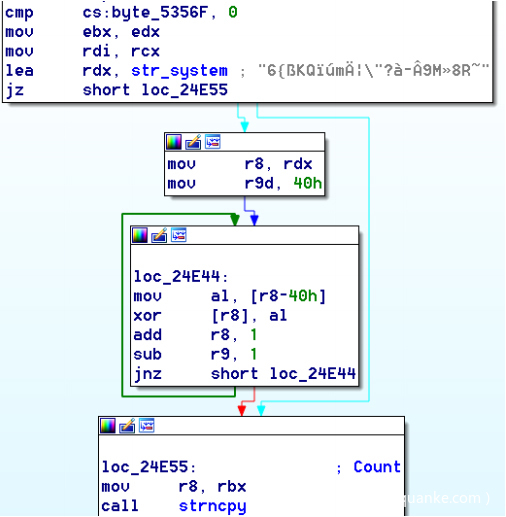

解密函数见下面。基于此，破译完整的攻击链是可能的。
Python>def decrypt(addr, clen): return ''.join(chr(b) for b in
[struct.unpack('B'*clen,idaapi.get_many_bytes(addr,64))[a] ^
struct.unpack('B'*clen,idaapi.get_many_bytes(addr-clen,clen))[a] for a in xrange(clen)])
Python>[decrypt( 0x53530 + (i*0x80) , 0x40).replace("x00",'') for i in xrange(38)]
['system', 'isapi_http', 'isapi_log', 'isapi_dg', 'isapi_openssl', 'shell.{F21EDC09-85D3-
4eb9-915F-1AFA2FF28153}', 'Hd1', 'Hd2', 'RawDisk1', 'RawDisk2', 'wininet_activate',
'dmtev', 'Ultra3', 'Ultra3', 'services_control', 'fixdata.dat', '$NtUninstallQ817473$',
'fdisk.sys', 'fdisk_mon.exe', '400', '16', '{AAAA1111-2222-BBBB-CCCC-DDDD3333EEEE}',
'~WA434.tmp', '~WA4276.tmp', '.', '~WA356.tmp', 'rasmon.dll', 'rasman.dll', 'user',
'internat', 'NTUSER.DAT', 'ntuser.dat.LOG1', '.', 'mscrt.dll', 'msvcrt.dll', '0', '1',
'.']在附录中，我们提供了加密函数的YARA规则。
网络拦截
如上所示，网络回调已经被安装。它们将通过函数“FwpsCalloutRegister0”（允许添加网络过滤器）注册，并能够控制驱动程序传输或不传输接收到的数据。
v20 = addCalloutAddress(
&stru_14930,
&a2,
DeviceObject,
(__int64)intercept_packet,
(__int64)&ret_null,
(__int64)a6,
(__int64)&v47,
(__int64)&v34,
&a9,
&a10);“intercept_packet”函数（位于内存转储中的地址fffa8004bd9580处）将分析经过网络连接的数据。有趣的是，它不会查看经过139端口的数据。对于其他端口，它将只查看接收到的数据，并且只在主机是服务器的情况下。
if ( v9 || LOWORD(a1->layerId) == 20 && a1->pIP_infos->src_port == 139 )
return;
if ( LOWORD(a1->layerId) == 22 && a1->pIP_infos->src_port == 139 )
return;
[...]
fwpsCopyStreamDataToBuffer0(v8, datas_tcp_buffer, *(_QWORD *)(v8 + 48), &v31);
[...]
buffer_type_2 = find_and_decode_datas(datas_tcp_buffer, v24, *((_DWORD *)v11 + 0x1FF) == 0, &a4a);“find_and_decode_datas”函数负责测试不同的已接受的通信协议。在我们的样本中，我们将研究HTTP通信。我们的目标是想看看，是否有可能远程确认服务器是否被Uroburos入侵。
恶意软件会验证接收到的消息是否是一个标准的HTTP请求。然后，它将在HTTP标头的一个参数中查找隐藏的消息。
if ( space_offset_1 != 3i64
|| ((v18 = *(_WORD *)Buf < (unsigned __int16)str_GET, *(_WORD *)Buf !=
(_WORD)str_GET)
|| (v19 = Buf[2], v18 = (unsigned __int8)v19 < BYTE2(str_GET), v19 != BYTE2(str_GET)) ? (v20 = -v18 - (v18 - 1)) : (v20 = 0), v20) )
{
if ( space_offset_1 != 4 || *(_DWORD *)Buf != str_POST )
return 0i64;
}
[...]
if ( *(_DWORD *)start_word_2 != *(_DWORD *)"http://"
[...]
if ( v33 != *(_DWORD *)"HTTP/" || (v35 = v32[4], v34 = v35 < aHttp_0[4], v35 !=
aHttp_0[4]) )
[...]
|| !(unsigned int)check_and_decode_buffer(&Buf[nextline], v14, response_tag, out_decoded_b64, v7) )
[...]
“check_and_decode_buffer”函数将查找第一个“:”字符，并尝试在相应的HTTP参数中找到一个隐藏的消息。
v15 = memchr(v10, ':', (unsigned int)(v14 - 1));
if ( !v15 || *((_BYTE *)v15 + 1) != ' ' )
return (unsigned int)v5;然后，通过几个校验和（checksum）来检查信息。
v10 = get_checksum(datas, 12);
result = (unsigned __int64)reverse_littleendian(v10) == *(_DWORD *)v4;
校验和函数使用的是一个经修改后的“threefish256”算法。
crypto_it(v3, v6, (v5 - 1) >> 5, 32);
[...]
memcpy((void *)(v3 + *(_QWORD *)(v3 + 8) + 64), v6, v5);
*(_QWORD *)(v3 + 8) += v5;该过程会运行三次散列函数，以获得最终的散列值。第一次使用允许初始化数据的静态缓冲区，第二次使用要散列的数据，最后一次使用该数据的散列值。最终获得的散列值将会以4字节为单位进行截断，并以此作为校验和。一个密钥被初始化，我们猜测针对每个目标都会有一个不同的密钥。它将用于计算散列值，但不会在请求中发送。
要传递的信息包含在每一行的末尾，它的格式为7个节的容+1个节的校验和，而校验和只是前7个字节的总和。随后，恶意软件会对这8个字节进行Base64编码。

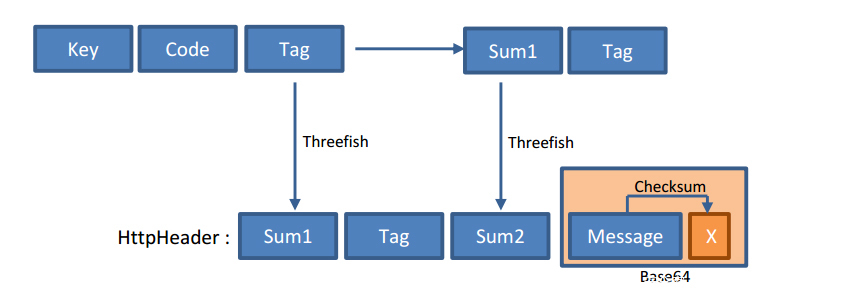

HTTP请求数据将按如下方式进行调整：
有趣的是，“代码（Code）”元素并没有出现在最终的查询中。实际上可以使用四个值，它们是在验证过程中被恶意软件强制使用的。
当服务器与此类请求（在已打开的端口上）进行联系时，应答我们的是Rootkit （数据不会转移到用户空间）。
如果收到的信息对应于预期的格式，驱动程序将发送一个可变大小的响应，并采用随机字节填充。
if ( reply_datas[6] & 2 )
{
v8 = 8 * (rand() % -32);
v4 = v8;
v9 = &v21[-v8];
if ( v8 )
{
v10 = v8;
do
{
*v9++ = rand();
--v10;
}
while ( v10 );
}
}
*(_BYTE *)(v7 + 0xBE0);
sprintf(Dest, "HTTP/1.1 200 OKrnContent-Length: %urnConnection: %srnrn",(unsigned int)(v4 + 8));只有前8个字节响应特定的格式，其他所有数据都是随机的。针对该内容的完整性由前7个字节之间的额外校验和执行，结果存储在第8个字节中。这个校验和过程类似于上面提到的。基于此，我们可以开发一个PoC，来远程检查服务器是否被这个版本的恶意软件入侵：
> request_builder.py 192.168.48.133 8080
datas :
0000000000000000 E8 F6 E8 4E 72 61 03 EA C8 B3 DD 8D 25 D0 26 12 ...Nra♥.....%.&
0000000000000010 B7 F9 50 E5 8C D2 01 62 A0 37 2F FB AD C8 91 DA ..P...b.7/.....
0000000000000020 44 A5 53 C7 1D 76 0E 4D AC AF F7 18 F4 12 57 A2 D.S.↔v♫M...↑.W.
0000000000000030 A0 75 3B 0F 50 C5 6C 55 31 4B A1 9F D0 2E F4 F4 .u;☼P.lU1K......
0000000000000040 30 39 93 13 1A DF B8 A2 B4 7C DB 88 55 DE 26 98 09.→....|..U.&.
0000000000000050 98 04 29 6F AF 25 CF 9F FA F5 90 0D D8 23 E9 97 .♦)o.%.......#..
[*] checksum OK – Host is compromised这个PoC可以在我们的网站上找到。
2014年与2017年Uroburos的异同点
与2014年的恶意软件相比，有一些相同和相同的地方。以下这个列表并不完整，但是可以让你了解到这个恶意软件目前的状态。
l 文件的名称和服务的名称保持不变，这使得任何IOC都可以很容易地检测到它。
l 驱动程序总是加载VirtualBox漏洞利用方法。因此，在每次重新引导系统时都会进行内核漏洞利用。
l PatchGuard旁路已经被删除，这必然会限制对内核的修改。
Driver 2014:
if ( v2 )
installService(v3);
v4 = PG_bypass();
if ( v4 )
goto LABEL_16;
ObjectAttributes.Length = 48;
ObjectAttributes.RootDirectory = 0i64; Driver 2017:
if ( v2 )
installService(cp_DriverObject);
ObjectAttributes.RootDirectory = 0i64;
ObjectAttributes.SecurityDescriptor = 0i64;l 仍然使用DriverNull驱动程序，并且DeviceFWPMCALLOUT设备仍然会附加到该驱动程序之中。
>>> drv_stack DriverNull
- Stack of device name : DeviceFWPMCALLOUT
Driver Object : fffffa80032753e0
Driver : DriverNull
Address: fffff88001890000
Driver : Null.SYS
- Stack of device name : DeviceNull
Driver Object : fffffa80032753e0
Driver : DriverNull
Address: fffff88001890000
Driver : Null.SYSl 字符串加密机制保持不变。在IopNotifyShutdownQueueHead中注册“Null”驱动程序本身就是一个非常有效的思路，但是我们还没有看到它的使用。这个回调函数的一个可能用途是在关机时写入注册表项，从而保证持久性。
l 校验和机制得到改进，恶意软件使用了Threefish算法，消息的格式也在2014年版本上进行了调整。其目的可能是为了改变恶意软件的特征，以逃避检测。
总的来说，Rootkit仍然具备很大的威胁，但也有一些疏漏。例如，文件的名称和注册表项保持不变，这可能表明它将只在隔离的服务器上运行。尽管受欢迎的程度明显降低，但这个内核恶意软件仍然存在，并且似乎并没有准备退出舞台，因为它们的存在比位于用户空间组件中的恶意软件更加难以识别。
YARA规则
rule Sig
{
strings:
$strings_crypt = { 4d 8b c1 41 ba 40 00 00 00 41 ?? ?? ?? 41 ?? ?? 49 83 c0 01 49 83 ea 01 75 ??}
$hash_part1 = { 49 c1 c3 0e 4e ?? ?? ?? 4c 33 dd 4c 03 c7 4c 03 c1 48 c1 c0 10 49 33 c0 4d 03 c3 48 03 e8 48 c1 c8 0c 48 33 c5 49 c1 cb 07 4d 33 d8 4c 03 c0 49 03 eb 49 c1 c3 17 4c 33 dd 48 c1 c8 18 49 33 c0 4d 03 c3 48 03 e8 49 c1 cb 1b 4d 33 d8 4c 03 df 4c 03 d9 48 c1 c0 05 48 33 c5 4a ?? ?? ?? ??}
condition:
1 of them
}审核人：yiwang 编辑：边边
