0x00 前言
在上篇文章中（原文，译文），我详细介绍了Tor浏览器的内置Bridge（网桥）信息如何通过3个进程进行传递（firefox.exe、tor.exe及obfs4proxy.exe）、Tor浏览器如何与Obfs4 bridge客户端通信以及这3个进程之间的关系。在本文中，我将继续介绍Tor如何使用Obfs4 Bridge绕过网络传感器。
0x01 Tor数据流
在分析Obfs4 Bridge之前，我想先介绍下启用和未启用Obfs4 Bridge时Tor浏览器的不同点。为了让大家有更直观的理解，我画了关于Tor数据流的两张图，如图1及图2所示：
图1. 未启用Obfs4 Bridge时的正常Tor数据流
未启用Obfs4 Bridge时的正常Tor数据流如图1所示，主要过程为：Tor客户端从Tor主目录获取3个Tor中继节点，分别为入口中继、中间中继以及出口中继。当用户访问网站时，Tor客户端就会从Tor浏览器（firefox.exe）收到请求报文，然后使用出口中继、中间中继及入口中继的会话密钥对报文进行3次加密。经过多重加密的报文随后会被发送到入口中继、中间中继以及出口中继。经中继节点解密后，出口中继还原出原始报文，将其发送到目的服务器（如www.google.com）。这大致上就是Tor浏览器将原始报文投递至目标网站的方式。
然而，网络传感器可以轻松识别并阻止经过Tor加密的流量（图1中红色箭头）。
图2. 使用Obfs4 Bridge后的Tor数据流
使用Obfs4 Bridge后的数据流如图2所示。启用Obfs4 Bridge后，Tor流量会先经过Obfs4客户端（obfs4proxy.exe），然后发送给bridge中继节点。Bridge中继节点现在会取代原有的Tor入口中继节点，变成新的入口中继节点。因此，现在任何Tor电路（circuit）包含的中继节点数始终为3，以获得较好的通信性能。
Obfs4 Bridge客户端接收经过Tor加密的payload，然后使用Obfs4函数对其再次封装。经过封装后的报文随后会发送到Obfs4 Bridge中继节点，经过解封装后，Bridge中继节点提取Tor加密报文，将其转发至Tor电路中的下一跳Tor中继。数据包的反向路径与此类似。
以上就是Obfs4 Bridge的简要工作流程。下面我们将探讨Obfs4 Bridge具体使用哪些技术来强化流量，使流量更难识别。
0x02 SETCONF命令及Bridge配置行
Tor浏览器（firefox.exe）会通过TCP控制端口9151向tor.exe发送SETCONF命令及内置的Obfs4 Bridge信息。命令格式如下所示：
SETCONF UseBridges=1 Bridge="obfs4 109.105.109.165:10527
8DFCD8FB3285E855F5A55EDDA35696C743ABFC4E
cert=Bvg/itxeL4TWKLP6N1MaQzSOC6tcRIBv6q57DYAZc3b2AzuM+/TfB7mqTFEf
XILCjEwzVA iat-mode=1" Bridge="obfs4 85.17.30.79:443 ……
命令开头处的SETCONF为命令名称，UseBridges=1代表用户已启用Bridge功能。后面的数据包括整个内置的Obfs4 Bridge数据块（Tor网站上称之为bridge配置行）。每个bridge节点都必须保存在一条bridge配置行中，这里为演示方便，我只列出其中一行。每个bridge配置行都以Bridge=作为前缀，下面我们来分析一下具体内容。
配置行中包含如下内容：
- Bridge类型：
obfs4。 - Bridge服务端IP及端口：
109.105.109.165:10527。 - Bridge ID：
14H长的十六进制值。 - Bridge证书（“cert”）：经过base64编码的
Obfs4中继的nodeID及IdPublicKey。 - Bridge IAT-mode：IAT模式标志位，可取
0、1或者2。
Tor会处理该命令，然后运行obfs4proxy.exe子进程，该进程为Obfs4 Bridge客户端。obfs4proxy.exe采用了相同的过程，通过环回接口上的TCP端口，在Obfs4 Bridge客户端及Tor客户端之间传输报文。
0x03 Tor客户端与Obfs4客户端通信
Tor客户端会将Obfs4 Bridge信息分别发送给obfs4proxy.exe，要求对方与Obfs4 Bridge中继节点建连。Tor使用SOCKS5协议与Obfs4 Bridge客户端传输数据。

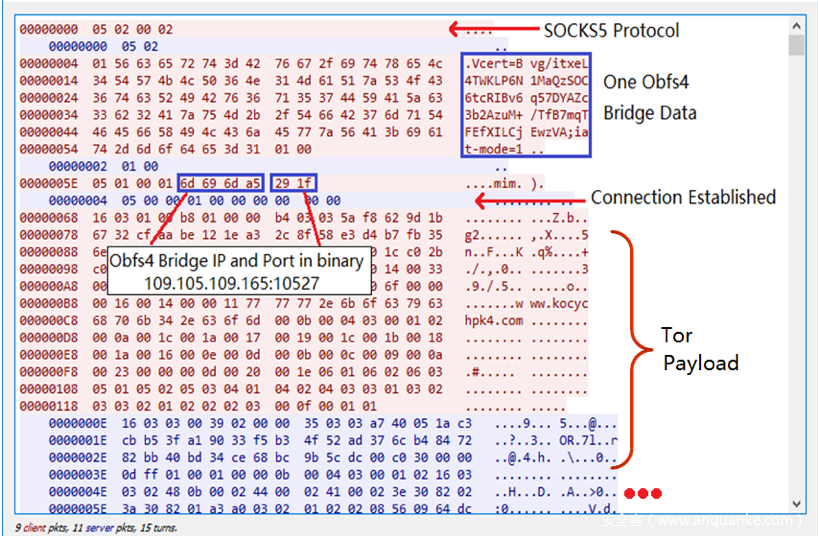

图3. tor.exe将某个Obfs4 Bridge信息发送给obfs4proxy.exe
WireShark抓取的tor.exe与obfs4proxy.exe之间的通信数据如图3所示。红色部分为tor.exe发往obfs4proxy.exe的数据包（通过环回接口上的随机TCP端口），响应报文为蓝色部分。从上图可知，该过程中还用到了SOCKS5协议。
首先，tor.exe将包含base64编码的cert=及IAT-mode的 Obfs4 Bridge信息发送给obfs4proxy.exe。随后，tor.exe通过SOCKS5 “Connect (1)”报文（以|05 01 00 01|开头）发送Obfs4 Bridge中继的IP地址及端口二进制数据。obfs4proxy.exe随后通过该IP地址及端口连接到相应的Obfs4 Bridge中继。连接成功建立后，obfs4proxy.exe会向tor.exe发送“Succeeded (0)”报文（|05 00 00 01 00 00 00 00 00 00|）。这意味着Obfs4握手成功完成（下文我会介绍该握手过程）。随后tor.exe可以通过该连接，发送并接收由Obfs4 Bridge传输的所有数据包。
0x04 Obfs4客户端与Obfs4 Bridge握手过程
客户端与Obfs4 Bridge连接时需要完成握手，目的是传输公钥，互相验证身份。
在分析握手报文之前，我想先花点时间介绍下Obfs4所使用的加密算法及“密钥对”（Keypair）结构。
Obfs4 Bridge使用了ECC（椭圆加密）算法来加密Tor payload，确保Obfs4客户端与中继节点之间的通信安全。众所周知，ECC是基于椭圆曲线理论的一种公钥加密技术。Obfs4所使用的ECC采用Go语言包curve25519来实现，该程序包提供了两个重要函数：ScalarBaseMult()及ScalarMult()。
Keypair结构的定义如下所示，其主要功能是保存公私钥对：
// Keypair is a Curve25519 keypair with an optional Elligator representative.
// As only certain Curve25519 keys can be obfuscated with Elligator, the
// representative must be generated along with the keypair.
type Keypair struct {
public *PublicKey
private *PrivateKey
representative *Representative
}
客户端及服务端都必须有自己的Keypair实例。根据curve25519包中的定义，PrivateKey在一定范围内随机生成。根据ECC算法，PublicKey可以通过调用curve25519.ScalarBaseMult()从私钥生成。Representative秘钥根据公钥生成，在需要的时候可以调用extra25519.RepresentativeToPublicKey()函数再次转换为公钥。Keypair的定义及初始化代码位于NewKeypair()函数中，该函数在ntor.go文件中定义。
客户端及服务端都应当保存好私钥，将公钥以Representative秘钥的形式发送给对方。Obfs4客户端的连接过程从握手报文开始，因此我们来看一下客户端的握手报文。该报文的整体结构如下所示：

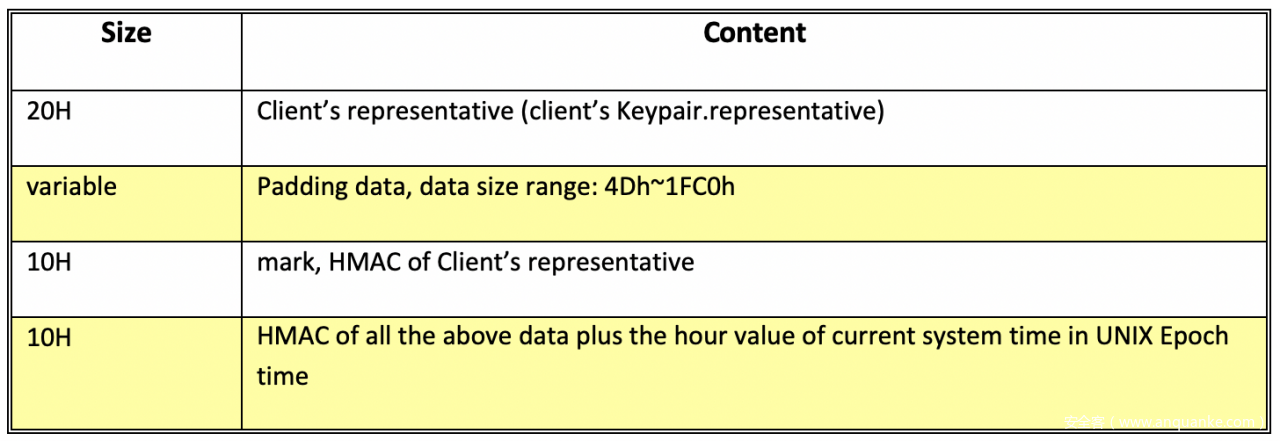

图4. 客户端的握手报文结构
客户端握手报文的第1部分为Keypair.representative，大小为20h字节。该数据在服务端可以用来还原出客户端的公钥。
第2部分为随机字节填充数据，数据大小范围为4Dh到1FC0h。填充数据可以用来混淆握手报文大小，使其更难识别。
第3部分为Obfs4源码中的mark区域，是第1部分（Keypair.representative）的HMAC值。Obfs4使用SHA-256来生成HMAC，大小为20h字节。Obfs4只将前10h字节作为HMAC，丢弃剩余的10h字节。
Obfs4使用当前系统时间来计算UNIX Epoch时间（从UTC时间1970年1月1日星期四00:00:00开始）的小时值。在一定时间内，本地时间不同的客户端及服务端能够计算出相同的小时值。随后，Obfs4计算前3部分的HMAC值，再加上字符串形式的小时值。所得结果大小为20h字节，前10h字节作为报文的第4部分。

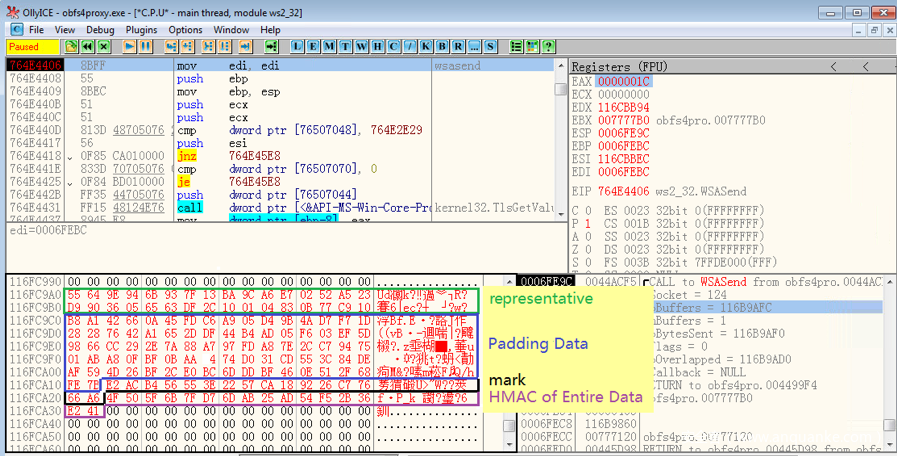

图5. obfs4proxy.exe发送客户端握手报文
Ollydbg中可以观察到客户端的握手报文，如上图所示。我将相应内存数据切分为4部分，每部分采用不同颜色。在上图中，填充数据长度为52h字节，服务端可以使用第3部分（mark）及最后一部分（整个数据的HMAC值）来验证客户端的握手报文。
即使我们正确使用了以上所有数据，如果用户系统使用的是不正确的系统时间，Obfs4 Bridge仍然无法完成握手过程。这种情况如图6所示，当时我的测试系统时间并没有更新，导致当服务端收到客户端握手报文后（序号4），会关闭TCP会话（序号6）。

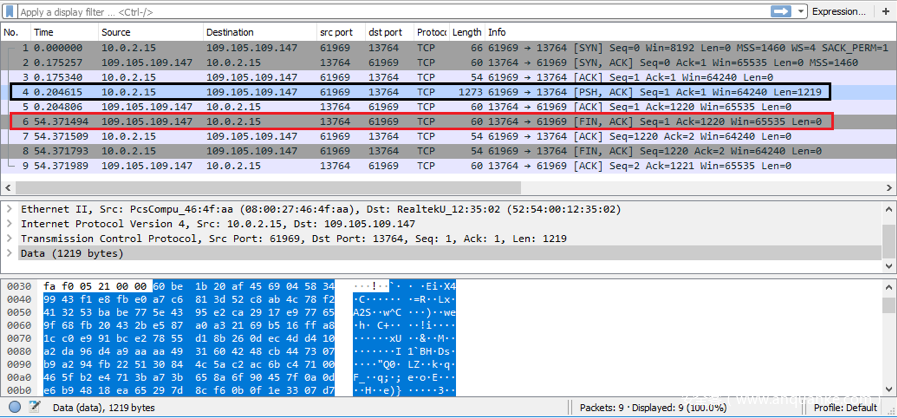

图6. 系统时间错误导致服务端认证失败
一旦连接请求成功建立，Obfs4中继开始启动一个新线程，处理与客户端的通信数据，其中就包括客户端的握手报文。服务端的处理过程与客户端相似，会根据客户端的Keypair生成服务端的Keypair实例，调用curve25519.ScalarBaseMult()，根据随机选择的私钥计算出Representative秘钥及公钥。
服务端随后会解析并验证客户端的握手报文。在确保报文一切正确后，服务端会调用extra25519.RepresentativeToPublicKey()函数，从Representative秘钥还原出客户端的公钥，Representative值位于握手报文的第一部分。
下一步对ECC算法的“标量乘法”（即curve25519.ScalarMult()函数）而言非常关键。标量乘法是一种单向函数，没有对应的标量除法，可以确保ECC算法的安全性。
服务端使用私钥以及客户端的公钥执行标量乘法。与此类似，客户端收到服务端的握手报文后也会执行相同操作。计算结束后，两次标量乘法的结果应保持一致，等式如图7所示。

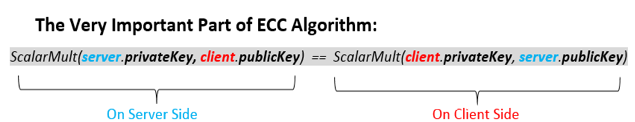

图7. ECC算法等式
该等式是ECC算法的关键点，能确保两端相等。等式左侧计算在服务端完成，右侧计算在客户端完成。
此外，随机生成的公私钥只对一个TCP连接会话有效，因此被称为会话公钥/私钥。这与ID公钥/私钥要区分开来，对某个Obfs4中继而言这两个秘钥保持不变。
前面我们提到过，bridge配置行中经过base64编码的cert中可以提取出IdPublicKey及nodeID。这里的IdPublicKey实际上始终保存在Obfs4中继中。当Obfs4中继安装并启动后，会生成IdPrivateKey/IdPublicKey对，然后保存好IdPrivateKey，通过bridge配置行公布IdPublicKey，以供Obfs4客户端使用。这些秘钥对在Obfs4中继上保持不变，也是ECC概念上的秘钥对，与会话秘钥类似。
接下来，客户端及客户端会两次调用ScalarMult()来生成2个值。服务端会使用自己的会话私钥以及客户端的会话公钥来调用ScalarMult()，然后再使用IdPrivateKey及客户端的会话公钥再次调用该函数。现在我们得到了两个函数结果，这两个结果将与nodeID及某些字符串常量拼接在一起，以生成keySeed，该值作为服务端的auth（认证数据）使用。
现在可以开始构造服务端的握手报文，报文中包含客户端握手报文的所有组件，并且服务端的auth元素位于服务端Keypair.representative及填充数据（数据大小可变）之间，如下图所示：

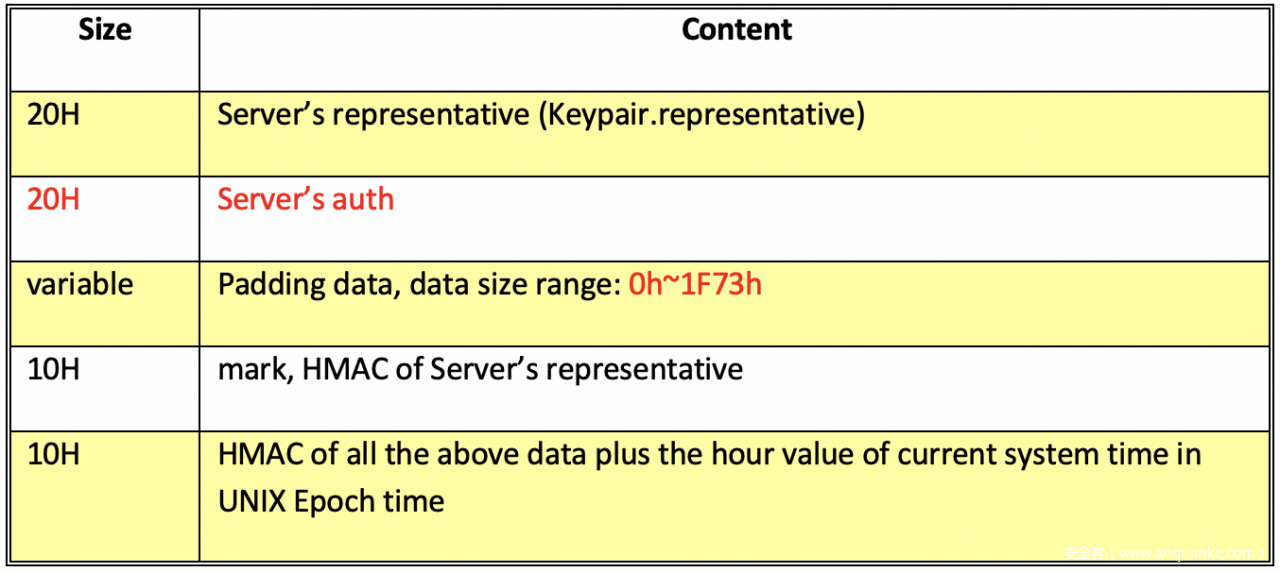

图8. 服务端握手报文结构
服务端的auth元素用于客户端身份认证，填充数据大小范围为0h~1F73h，确保数据包大小有较大随机性。该报文随后会发送回客户端（obsf4proxy.exe）进行验证。需要注意的是，服务端现在已经拥有了当前TCP连接会话的通用keySeed。
当服务端的握手报文发送回客户端时，客户端会验证报文最后两部数据，确保报文数据有效。随后客户端从报文第一部分提取出服务端的会话公钥（也就是server.representative）。
现在客户端会两次调用ScalarMult()，过程与服务端类似。首先客户端使用自己的会话私钥及服务端的公钥调用ScalarMult()，然后使用客户端的会话私钥及IdPublicKey再次调用该函数。
得到两次函数结果后，客户端将两个结果拼在一起，加上nodID及其他字符串常量，生成通用的keySeed及auth数据。客户端随后将生成的auth数据与服务端握手报文中的数据对比，完成验证过程。
客户端生成的keySeed应该与服务端生成的值相同。通过这个通用的keySeed，客户端及服务端可以生成自己的加密解密秘钥，用来加密及解密Tor payload。客户端的加密秘钥与服务端的解密秘钥一样，而客户端的解密秘钥与服务端的加密秘钥一样。
以上就是Obfs4客户端与bridge的握手过程，数据包大小在一个大的范围内随机，并且数据看上去也呈现随机化，因此网络传感器很难识别这种握手报文。
0x05 Obfs4封装Tor Payload
客户端及服务端会使用前面生成的公用keySeed来初始化自己的Encoder及Decoder。Obfs4随后使用这两个实例来封装（“Sealing”）和解封装（“Unsealing”）Tor payload。Encoder实例用于加密，而Decoder实例用于解密。
现在obfs4客户端拥有2个连接：一个用来在Tor（tor.exe）及Obfs4客户端（obfs4proxy.exe）之间交换数据，另一个用来在Obfs4 Bridge客户端及Bridge中继之间传输Tor payload。当完成握手过程后，Obfs4客户端会将两个连接绑定在一起。绑定两个连接的copyLoop函数（位于obfs4proxy.go源文件中）代码如下图所示，其中a和b参数为两个连接对应的实例。

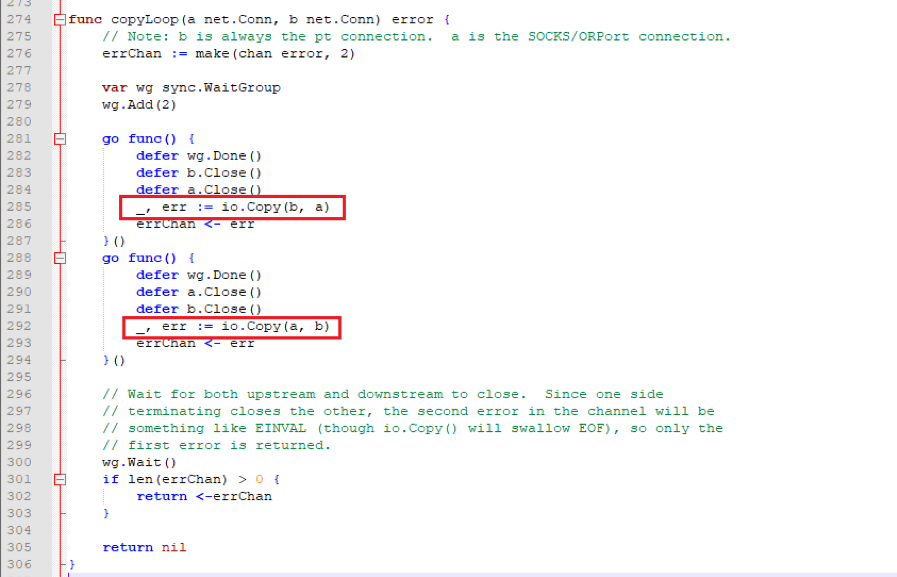

图9. copyLoop函数源代码
io.Copy(destination, source)函数用来将数据从源拷贝到目的地，具体操作过程为：函数首先调用source.Read()，提取特定数据，然后调用destination.Write()，将数据以参数形式传入。
Obfs4客户端重写了Write()以及Read()函数。Write()函数用来加密Tor payload报文（即封装），并将封装后的数据发送到Obfs4中继。Read()函数负责从Obfs4中继接收报文，然后解密这些报文（即解封装）。io.Copy随后将解密的Tor报文发送给Tor。

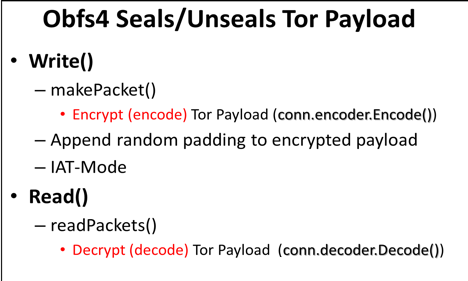

图10. 重写Write()及Read()函数
来详细分析这两个函数的内部原理。如上图所示，Write()会调用makePacket()，该函数会调用另一个函数Encoder.Encode()来加密Tor payload。而Read()会调用readPackets()函数，后者会调用Decoder.Decode()。
Encoder.Encode()最终会调用secretbox.Seal()来加密Tor payload，生成对应的MAC信息。与之对应的是，Decoder.Decode()会调用secretbox.Open()来解密从Obfs4收到的payload。
经过加密的数据不单单包括Tor payload，payload会被拷贝到某个数据缓冲区的offset + 3地址，而前3个字节为某种头部结构，包含报文类型及Tor payload的大小。这些数据为Encoder.Encode()加密的所有数据。

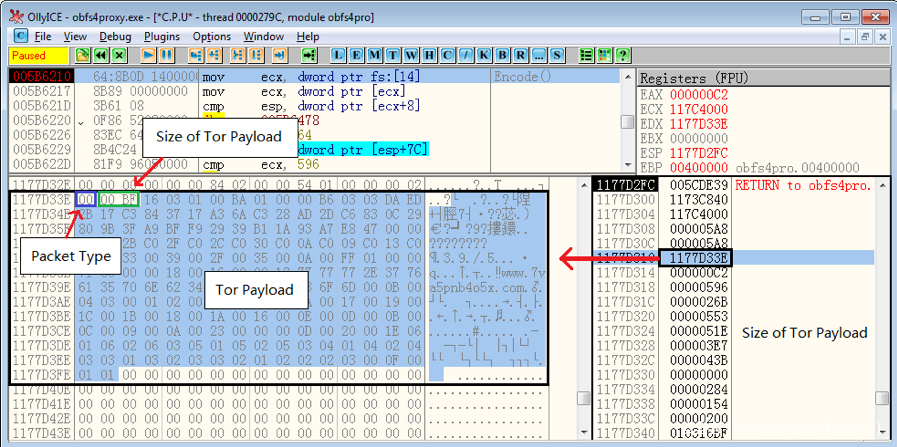

图11. 待加密的Tor payload
如上图所示，其中Obfs4客户端正准备调用Encoder.Encode()，其中一个参数指向内存中的数据缓冲区，第1个字节为数据包类型（00表示这是一个payload数据包），后面紧跟着的0x00BF为Tor payload的大小（网络字节序）。从offset + 3开始的数据为来自于tor.exe的Tor payload。
此外，Obfs4还会在经过加密的数据后附加一些大小随机的填充数据，进一步混淆报文大小，这也是对抗网络传感器的一种方式。
0x06 Obfs4使用IAT-Mode拆分报文
除了随机填充数据之外，Obfs4还支持另一种反检测技术，以对抗网络传感器：IAT-mode。在前文中，我们在描述Obfs4 Bridge信息时提到了“IAT-mode”。IAT-mode的全称为“Inter-Arrival Timing”，可以将较大的报文（大小超过1448字节的报文）按MTU（Maximum Transmission Unit，最大传输单元）大小拆分，或者拆分成更小报文。
MTU的定义为可用于传输数据的最大报文或者帧大小。网络驱动器会将大报文拆分成MTU大小的报文（在TCP握手过程中协商），以便再次重组（当然网络传感器也能轻松识别）。这也是为什么Obfs4会引入IAT-mode的原因所在。
在obfs4中，IAT-mode可取0、1或者2这3个值。
0表示IAT-mode处于禁用状态，大报文由网络驱动器拆分，因此网络传感器能探测到对应的网络指纹。
1表示Tor自己会将大报文拆分成MTU大小的报文，不需要网络驱动器介入。Obfs4 Bridge使用的MTU值为1448字节，这意味着更小的报文无法被网络传感器重组并分析。Obfs4用来计算MTU大小的代码片段如下图所示。
2表示将大报文拆分成大小可变的报文，具体大小在Obfs4中定义。

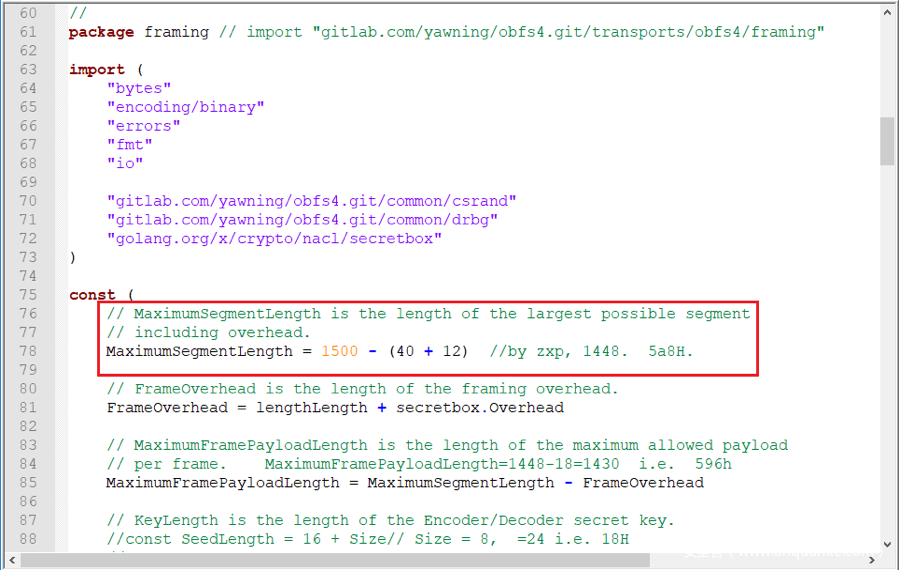

图12. Obfs4使用的MTU
拆出的小数据包会分别发送给Obfs4中继。通过这种方式，Tor可以混淆网络指纹特征，使Obfs4流量更难以识别。

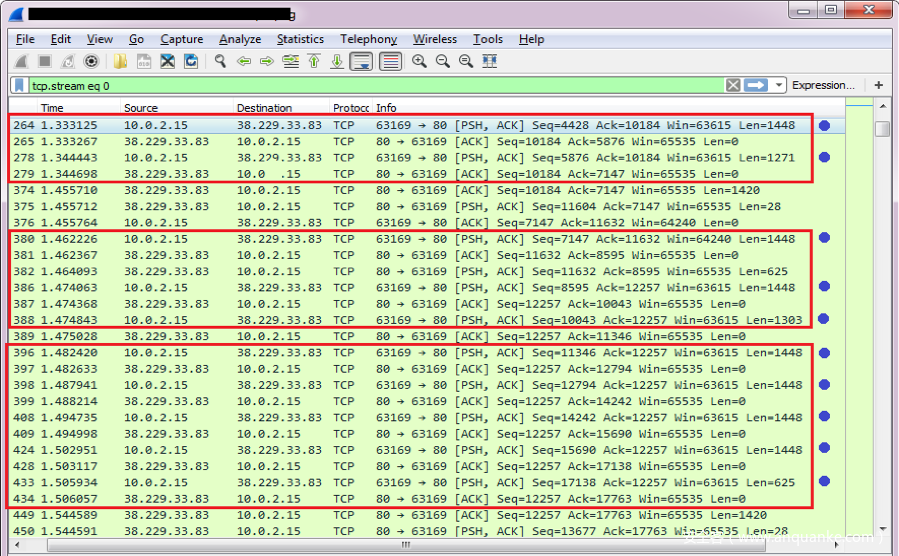

典型的Obfs4流量如下图所示，其中IAT-mode设置为1。每个红色方框代表使用IAT-mode拆分的大报文，蓝色方框为被拆分出的小报文。第一个原始数据包的大小为2719，根据Obfs4的MTU值（1448），该数据包会被拆分成2个更小的数据包。
图13. 启用IAT-mode的Obfs4流量
0x07 通过其他方式获取Obfs4 Bridge信息
Tor用户可以通过3种方式获取Obfs4 Bridge信息：Tor网络设置、Tor网站以及邮件，每种方式都会获取到3个Obfs4 bridge配置行。用来获取Obfs4 bridge配置行的Tor网站截图如下所示：
图14. 用来获取Obfs4 bridge信息的Tor网站
一旦获取到Obfs4 Bridge信息，接下来我们需要拷贝并粘贴这些信息，如下图所示：
图15. 拷贝并粘贴3个Obfs4 bridge信息
0x08 总结
对Obfs4 Bridge进行分析后，我们发现Obfs4Bridge可以用来保护Tor流量，避免被网络传感器识别和阻拦，主要原因包括如下3点：
1、Obfs4会加密Tor流量，并添加填充数据来混淆数据包大小（握手报文同样采用该操作）；
2、IAT-mode会将较大的Obfs4报文拆分，以混淆网络指纹；
3、除了内置的Obfs4 Bridge之外，Tor还提供了3种方式，用来获取其他Obfs4 Bridge。
