编译Armariris
git clone git@github.com:gossip-sjtu/Armariris.git
编译
cd Armariris
mkdir build
cd build
cmake ../ -DCMAKE_BUILD_TYPE=Release -DLLVM_TARGETS_TO_BUILD="ARM;X86;AArch64"
make -j8测试文件内容如下:
#include <stdio.h>
void fun(){
printf("test 3333\n");
}
int main(int argc, char *argv[]) {
printf("test 1111\n");
printf("test 2222\n");
fun();
return 0;
}使用编译好的llvm编译这个测试的文件
clang -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/MacOSX.platform/Developer/SDKs/MacOSX.sdk -mllvm -sobf test.c -o test
使用isysroot指定sdk，然后使用-mllvm -sobf开启字符串混淆
Armariris是如何进行字符串混淆的
我们直接看使用ida反汇编出来的代码
int __cdecl main(int argc, const char **argv, const char **envp)
{
printf(aRcur7777, argv, envp);
printf(&byte_100001036);
fun();
return 0;

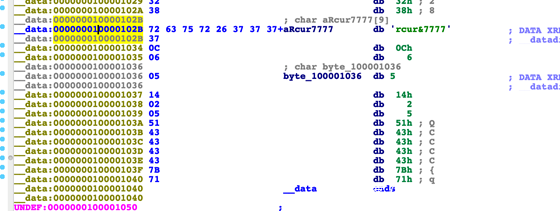

}可以看到有两个printf函数打印了一些数据出来，我们点第一个打印的字符串，双击aRcur7777跳转到 字符串定义位置，这个字符串在data段

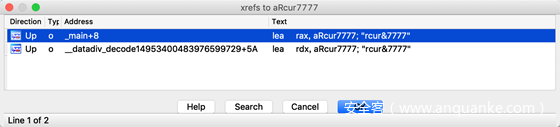

这个字符串我们本来输出的是test 1111这里显然不是，我们查看aRcur7777的交叉引用，发现两处， 其中一处是main函数中的printf，另一处应该就是还原这个字符串的位置了
所以__datadiv_decode14953400483976599729这个函数就是还原这个字符的函数，我们看他是如何做的还原 。跳转过去按F5反编译，得到的结果如下:
__int64 datadiv_decode14953400483976599729()
{
bool v0; // ST23_1
bool v1; // ST17_1
__int64 result; // rax
bool v3; // ST0B_1
unsigned int v4; // [rsp+8h] [rbp-1Ch]
unsigned int v5; // [rsp+14h] [rbp-10h]
unsigned int v6; // [rsp+20h] [rbp-4h]
v6 = 0;
do
{
aLKl[v6] ^= 0x38u;
v0 = v6++ < 0xA;
}
while ( v0 );
v5 = 0;
do
{
aRcur7777[v5] ^= 6u;
v1 = v5++ < 0xA;
}
while ( v1 );
v4 = 0;
do
{
byte_100001036[v4] ^= 0x71u;
result = v4 - 10;
v3 = v4++ < 0xA;
}
while ( v3 );
return result;
}我们可以看到aRcur7777的还原是和6做了异或操作，那我们来验证一下是否是我们看到的这样。
aRcur7777的原始数据是[0x72, 0x63, 0x75, 0x72, 0x26, 0x37, 0x37, 0x37, 0x37]
每一位和6异或之后的结果是[0x74, 0x65, 0x73, 0x74, 0x20, 0x31, 0x31, 0x31, 0x31]
对于的ascii字符串就是test 1111
他这里做字符串混淆用的是一个很简单的原理，一个数字两次异或同一个值，得到的结果是本事的值。也就是 第一次异或就给字符串混淆了，再异或一次就把数据还原了。
源码分析
字符串混淆的源文件在lib/Transforms/Obfuscation/StringObfuscation.cpp这个位置， 实现字符串混淆的是一个ModulePass,关于ModulePass可以参考http://llvm.org/doxygen/classllvm11ModulePass.html#details 。在这个pass里面会遍历字符串，然后把字符串和生成的key异或，并替换原始的值，关键代码如下:
// Duplicate global variable
GlobalVariable *dynGV = new GlobalVariable(M,
gv->getType()->getElementType(),
!(gv->isConstant()), gv->getLinkage(),
(Constant*) 0, gv->getName(),
(GlobalVariable*) 0,
gv->getThreadLocalMode(),
gv->getType()->getAddressSpace());
// dynGV->copyAttributesFrom(gv);
dynGV->setInitializer(gv->getInitializer());
std::string tmp=gv->getName().str();
// errs()<<"GV: "<<*gv<<"\n";
Constant *initializer = gv->getInitializer();
ConstantDataSequential *cdata = dyn_cast<ConstantDataSequential>(initializer);
if (cdata) {
const char *orig = cdata->getRawDataValues().data();
unsigned len = cdata->getNumElements()*cdata->getElementByteSize();
encVar *cur = new encVar();
cur->var = dynGV;
cur->key = llvm::cryptoutils->get_uint8_t();
// casting away const is undef. behavior in C++
// TODO a clean implementation would retrieve the data, generate a new constant
// set the correct type, and copy the data over.
//char *encr = new char[len];
//Constant *initnew = ConstantDataArray::getString(M.getContext(), encr, true);
char *encr = const_cast<char *>(orig);
// Simple xor encoding
for (unsigned i = 0; i != len; ++i) {
encr[i] = orig[i]^cur->key;
}
// FIXME Second part of the unclean hack.
dynGV->setInitializer(initializer);
// Prepare to add decode function for this variable
encGlob.push_back(cur);
} else {
// just copying default initializer for now
dynGV->setInitializer(initializer);
}
// redirect references to new GV and remove old one
gv->replaceAllUsesWith(dynGV);
toDelConstGlob.push_back(gv);在替换了之后为了保证程序可以正常运行，还得加一个函数输还原字符串，还原字符串的 函数生成代码在addDecodeFunction中。在这里添加了.datadiv_decode开始的函数 加上一串随机字符串，里面进行了异或操作，将数据还原。然后将这个函数加入到了entry，这个在 elf文件的话，就会被加入到.init_array，在mach-o文件中就会被加入到__mod_init_func。 代码也比较简单，可以参照源码看一下。
还原字符串
前面讲了原理其实很简单，那么怎么还原字符串呢，其实也有很多方式，第一种是内存dump，因为他会在 初始化程序的时候就把原始字符串还原回去。但是有时候我就行静态分析，不想执行之后去dump。如果只 静态分析，也可以去人工还原字符串。但是如果字符串很多，人工还原工作量很大。其实我们还可以使用 unicorn之类的工具，模拟去执行他的指令，把字符串进行还原。
还原混淆字符串的思路
- 找到所有.datadiv_decode开始的函数
- unicorn分配内存，将程序的.text段和.data段映射到unicorn分配的内存中
- 模拟执行所有.datadiv_decode开始的函数
- 最后将unicorn中分配的data读出来，patch到程序中
使用的工具
因为不同操作系统可执行文件格式不一样。为了简单点，我们直接写一个ida插件。所以需要以下工具：
- ida
- python2 (因为ida里面内置的python是python2)
- python2安装unicorn和keystone库
找到所有的.datadiv_decode开始的函数
idautils.Functions()可以遍历函数，遍历匹配含有datadiv_decode的函数，保存他们 的起始地址，代码很简单，如下:
import idaapi
import idc
import idautils
for func in idautils.Functions():
func_name = idc.GetFunctionName(func)
if "datadiv_decode" in func_name:
func_data = idaapi.get_func(func)
start = func_data.start_ea
end = func_data.end_eaunicorn分配内存
我这里分配内存的想法是直接用ida的api获取data段和text段的内容，以及起始地址，然后在 unicorn里面对于起始分配内存，将data段和text段写进去。
unicorn分配内存还是有些坑，不能直接在任意地址分配，必须得整除1024的才可以，所以需 要稍微计算一下分配的地址。这里对基地址减去对(1024 * 1024)求余的结果作为新的基地址， 然后分配内存的长度增加(1024 * 1024)，实现的代码如下
def get_base_and_len(base, length):
_base = base - (base % (1024 * 1024))
_length = (length / (1024 * 1024) + 1) * 1024 * 1024
return _base, _length算出起始地址之后使用unicorn的mem_map方法分配内存即可
模拟执行，patch程序
模拟执行这里也比较简单，直接调用unicorn的emu_start方法，然后传入函数的起始地址即可开始 模拟执行，模拟执行完成之后将data段读出来，模拟执行下一个函数的时候使用这个data加载到内存中。 这样所有的.datadiv_decode函数执行之后data段就被还原了。将还原的data段用ida的patch去 修改掉原始的data，这个时候你看到的字符串就是原始的字符串了。

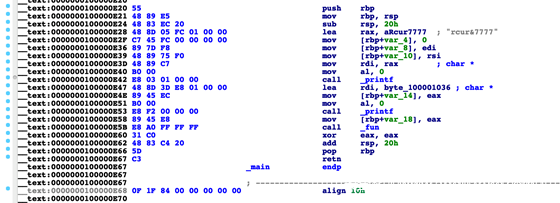

运行脚本前效果如下:

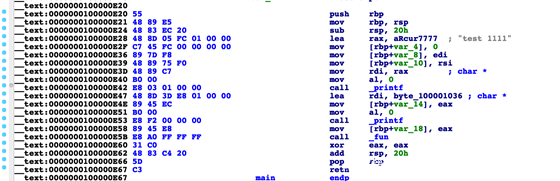

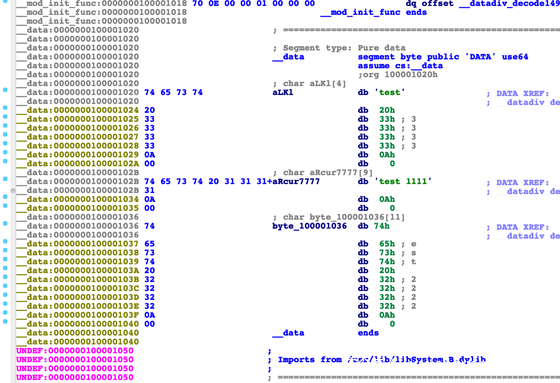

运行脚本之后效果如下:

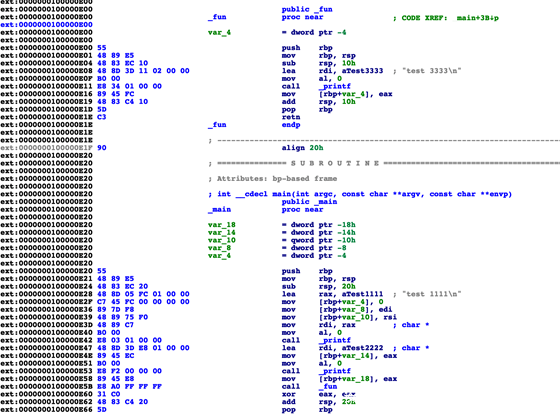

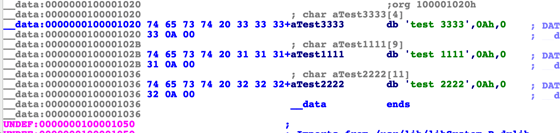

这个时候可以选中字符串，然后按a就能得到下面的效果
完整代码以及示例二进制文件
代码以及二进制文件存放在https://github.com/smartdone/re_scripts/tree/master/ida 其中Armaririsstringobfuscationbypass.py是ida用来还原Armariris混淆过的字符串的插件。sample里面的testlinuxx8664和testmacosx86_64是示例二进制文件。
如果本文说的有错误的地方，请及时指正，谢谢。
