前两次我们分别讲了sysmon的ring3与ring0的实现原理，但是当初使用的版本的是8.X的版本，最新的版本10.X的sysmon功能有所增加，经过分析代码上也有变化。比如增加DNS得功能，这个功能实现也很简单，就是ETW里获取Microsoft-Windows-DNS-Client得数据，但是本篇不讲这个，本续篇主要讲内核里的事件结构。

所有的内核里上报的事件开头基本都是

ReportSize
ReportType
struct _Report_Common_Header
{
ULONG ReportType;
ULONG ReportSize;
};

下面具体讲解每个事件的结构

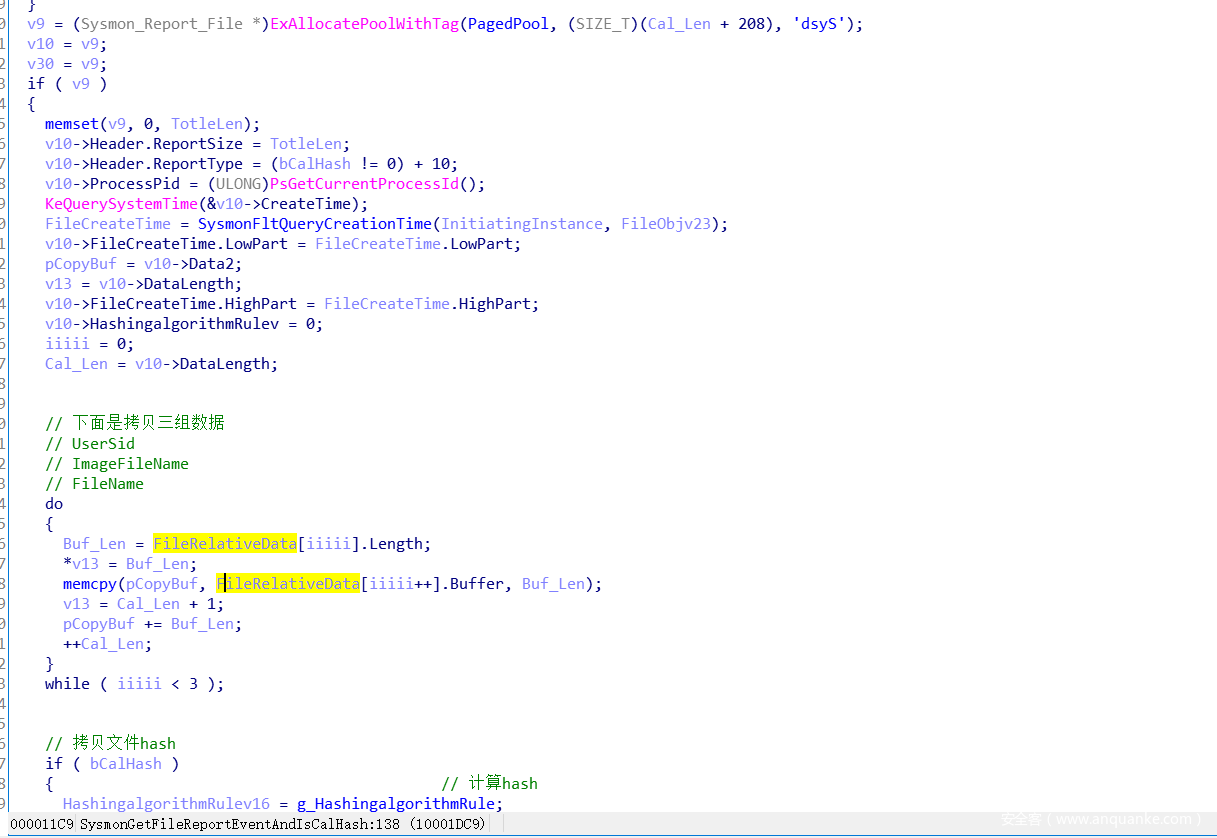

  1. FileCreate
    下图是文件上报事件，除了上报上诉三个字段外，还有ProcessPid
    、EventCreateTime， FileCreateTime、
    hashVlaue算法id，hashvalue    、三组进程相关的数据用户UserSid、进程ImageFileName、文件名FileName
    可以看到内核里上报出来的事件类型是根据是否计算hash来判断，分别是10 、11

struct _Report_File
{
Common_Header Header;
CHAR data[16];
ULONG ProcessPid;
ULONG ParentPid;
LARGE_INTEGER CreateTime;
LARGE_INTEGER FileCreateTime;
ULONG HashingalgorithmRulev;
CHAR FileHash[84];
ULONG DataLength[4];
CHAR Data2[1];
};

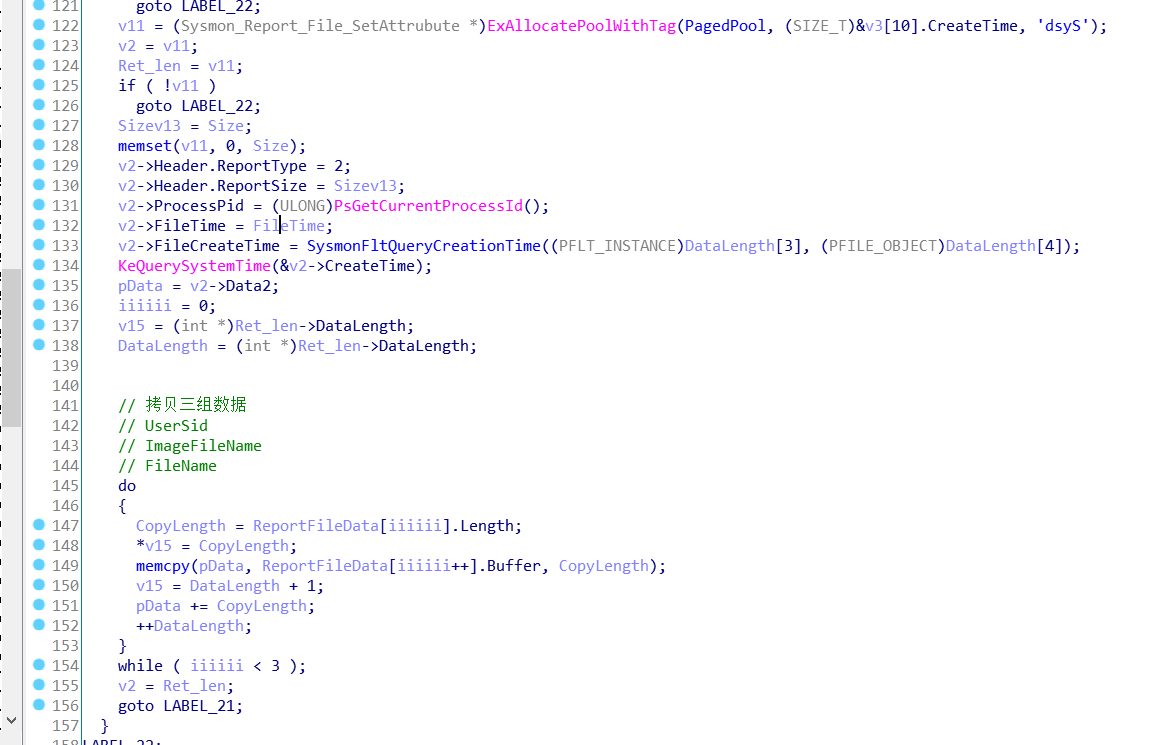

  1. 设置文件属性时间改变事件
    内核出来的事件Type 值是2

结构体与FileCreate稍微有些不同，少了文件hash的计算的步骤，但是多了一个设置文件改变的时间。

struct _Report_File_SetAttrubute
{
Common_Header Header;
CHAR data[16];
ULONG ProcessPid;
ULONG ParentPid;
LARGE_INTEGER CreateTime;
LARGE_INTEGER FileTime;
LARGE_INTEGER FileCreateTime;
ULONG DataLength[4];
CHAR Data2[1];
};

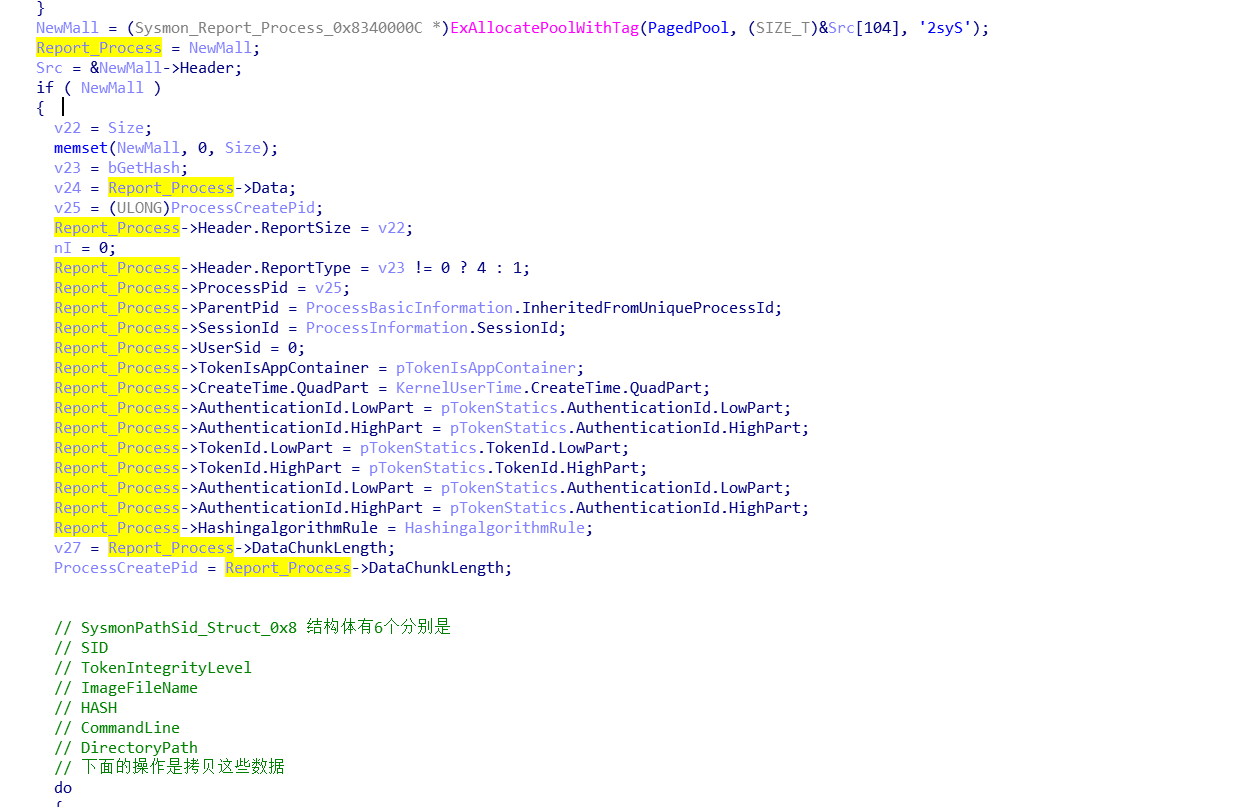

  1. 进程创建事件
    进程创建上报事件内核的事件Type值是4或者1

他的结构体如下（具体不在讲解，名字字面意思都能看懂）

struct _Report_Process
{
Report_Common_Header Header;
CHAR data[16];
ULONG ProcessPid;
ULONG ParentPid;
ULONG SessionId;
ULONG UserSid;
LARGE_INTEGER CreateTime;
LUID AuthenticationId;
ULONG TokenIsAppContainer;
LUID TokenId;
ULONG HashingalgorithmRule;
DWORD DataChunkLength[6];
CHAR Data[1];
};

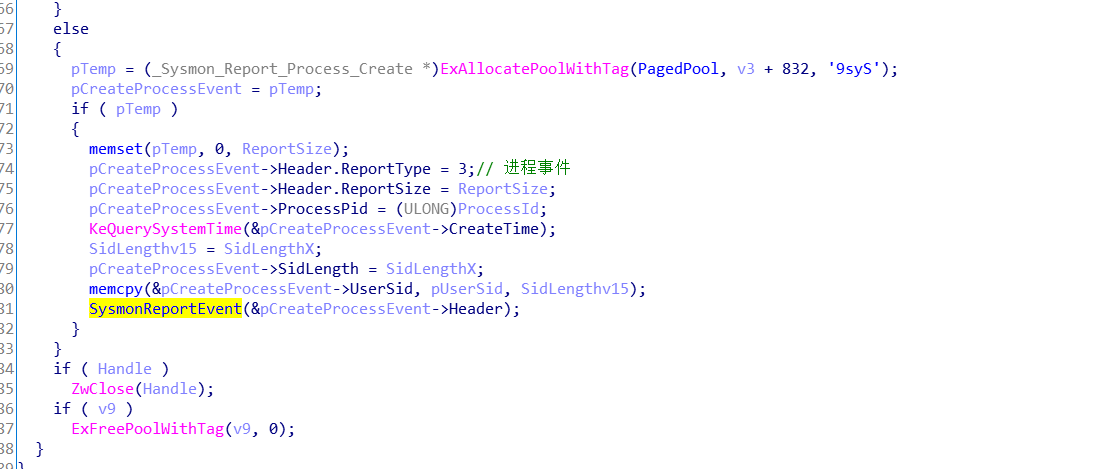

  1. 进程退出事件
    进程退出事件内核的Type值是3

struct _Report_Process_Create
{
Report_Common_Header Header;
CHAR data[16];
ULONG ProcessPid;
ULONG ParentPid;
LARGE_INTEGER CreateTime;
ULONG SidLength;
ULONG XXXXXXX;
SID UserSid;
CHAR Data[1];
};
可以看到数据有进程id、 父进程id、事件创建时间、UserSid

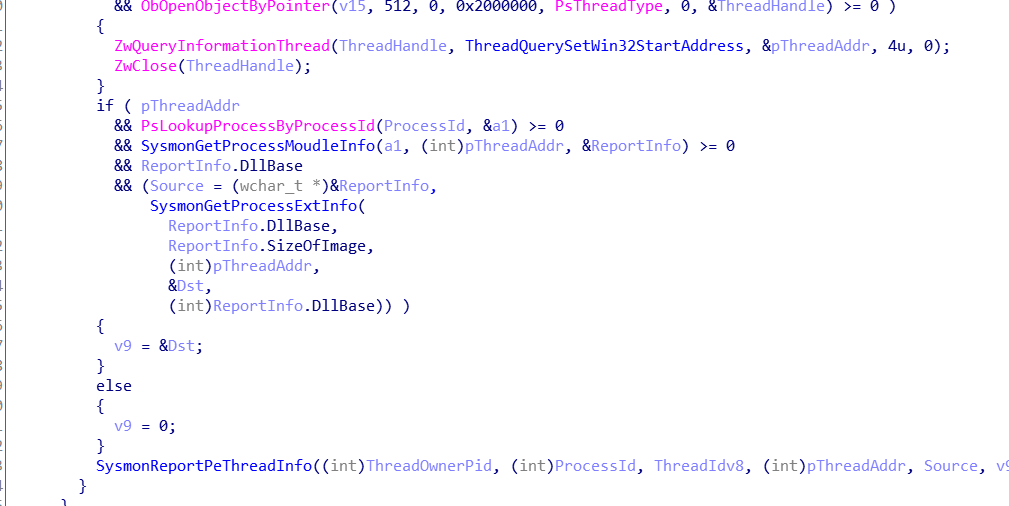

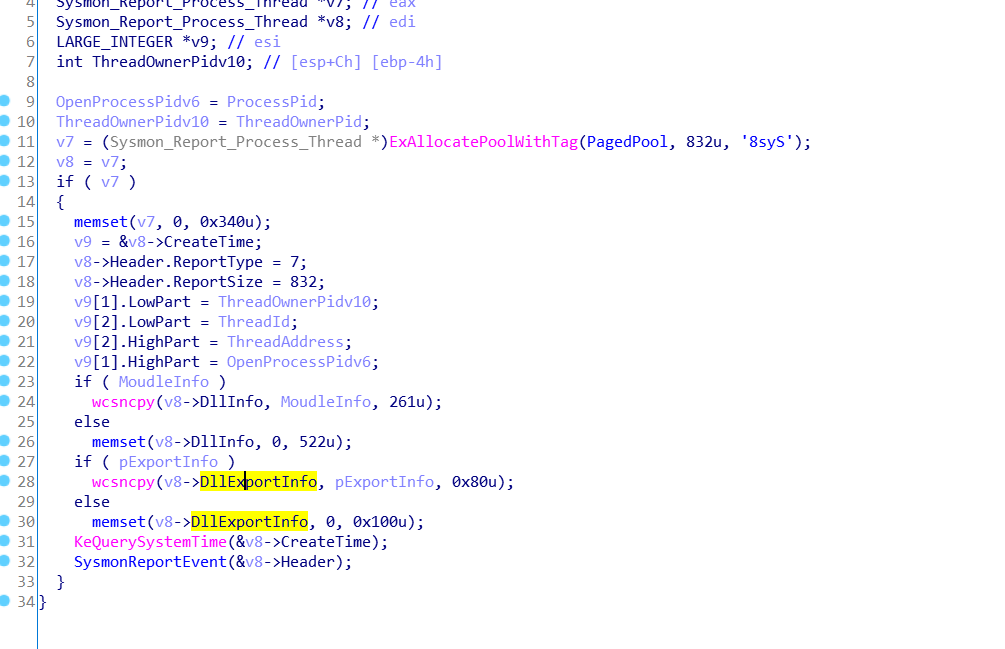

  1. 线程创建事件

内核里的事件类型是7

结构体如下
struct _ Report_Process_Thread
{
Report_Common_Header Header;
CHAR data[16];
LARGE_INTEGER CreateTime;
ULONG ThreadOwnerPidv;
ULONG ThreadId;
ULONG ThreadAddress;
ULONG OpenProcessPid;
WCHAR DllInfo[261];
WCHAR DllExportInfo[261];
};

DllInfo是指线程所在的模块名，DllExportInfo是该模块的导出表信息

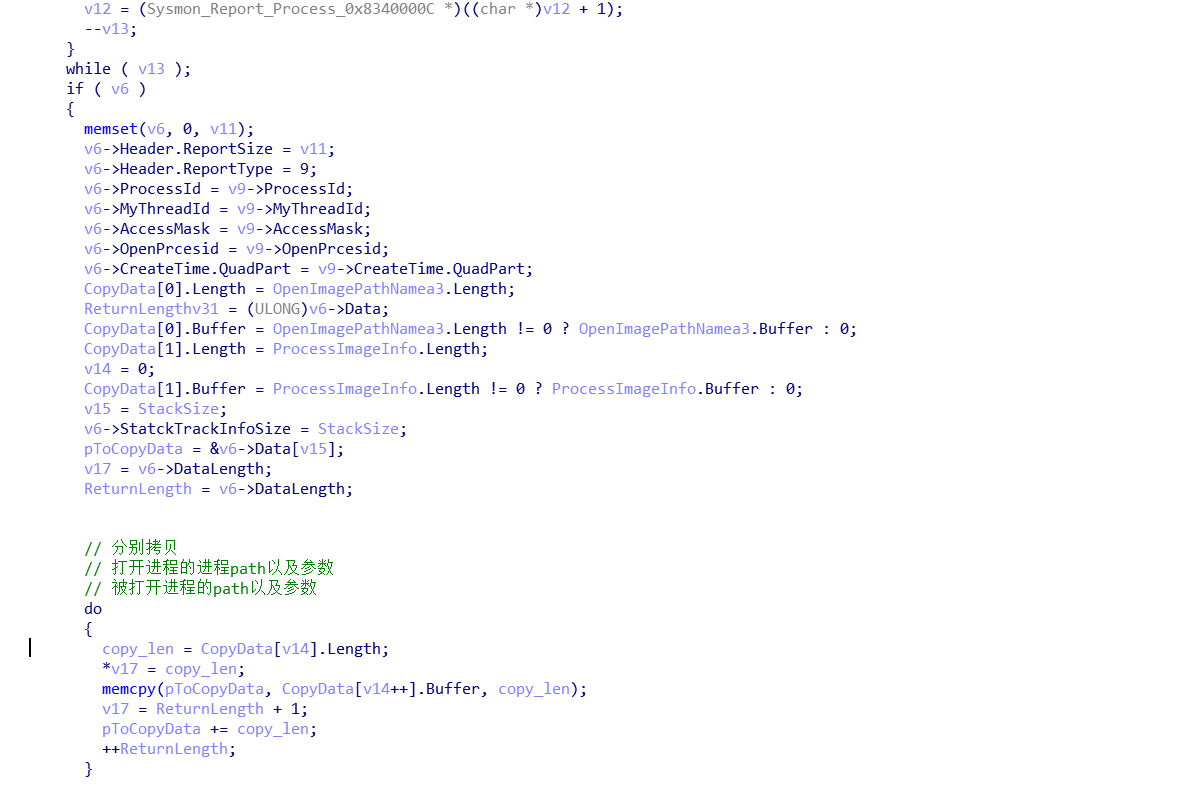

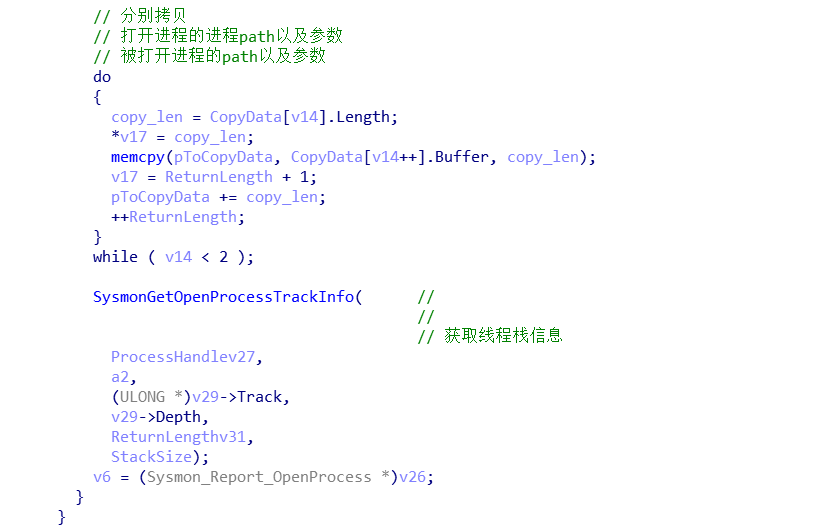

  1. OpenProcess事件
    内核事件类型是： 9

结构体定义如下：
struct _ Report_OpenProcess
{
Report_Common_Header Header;
CHAR data[16];
ULONG ProcessId;
ULONG MyThreadId;
ULONG OpenPrcesid;
ULONG AccessMask;
LARGE_INTEGER CreateTime;
ULONG StatckTrackInfoSize;
ULONG DataLength[3];
CHAR Data[1];
};

  1. 注册表事件
    进程注册表操作事件的Type值是12
结构体如下：

struct _Report_Process_Registry
{
Report_Common_Header Header;
CHAR data[16];
ULONG OperateEventType;
ULONG ParentPid;
LARGE_INTEGER CreateTime;
ULONG ProcessPid;
ULOG DataLenth[5];
CHAR Data[1];
};

这里要说明的是附加数据段有5个数据
UserSid
RegistryOperateName
进程名带参数
KeyName
ValueName

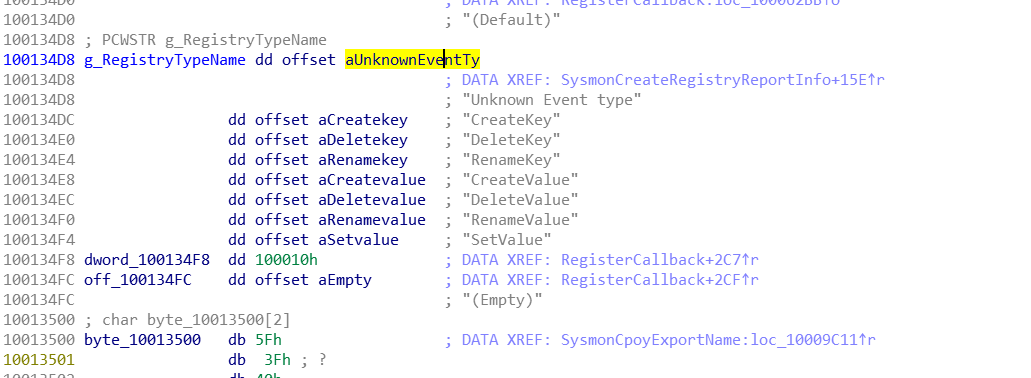

其中RegistryOperateName的值是根据OperateEventType的值从下面的数组中选取
g_RegistryTypeName dd offset aUnknownEventTy
.rdata:100134D8 ; DATA XREF: SysmonCreateRegistryReportInfo+15E↑r
.rdata:100134D8 ; "Unknown Event type"
.rdata:100134DC dd offset aCreatekey ; "CreateKey"
.rdata:100134E0 dd offset aDeletekey ; "DeleteKey"
.rdata:100134E4 dd offset aRenamekey ; "RenameKey"
.rdata:100134E8 dd offset aCreatevalue ; "CreateValue"
.rdata:100134EC dd offset aDeletevalue ; "DeleteValue"
.rdata:100134F0 dd offset aRenamevalue ; "RenameValue"
.rdata:100134F4 dd offset aSetvalue ; "SetValue"
.rdata:100134F8 dword_100134F8 dd 100010h ; DATA XREF: Regist

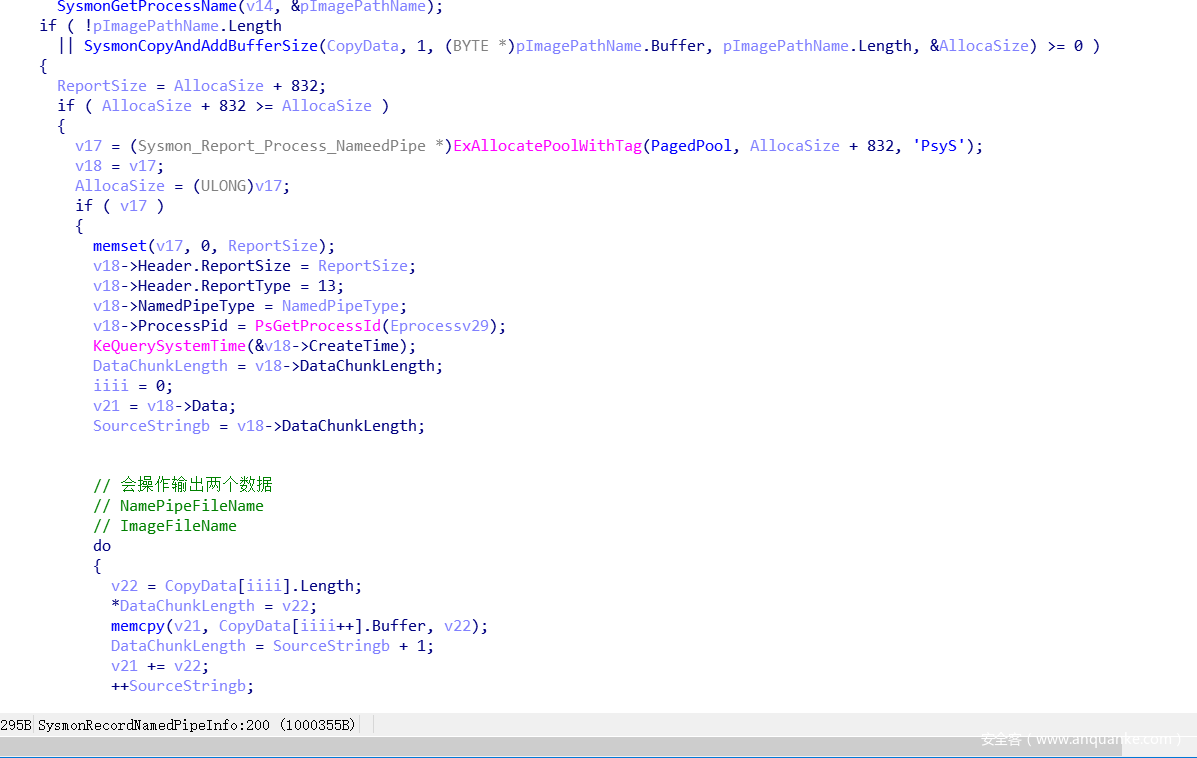

  1. 命名管道事件
    内核的事件的Type的值是：13

结构体如下：
struct _Report_Process_NameedPipe
{
Report_Common_Header Header;
CHAR data[16];
ULONG NamedPipeType;
ULONG ParentPid;
LARGE_INTEGER CreateTime;
ULONG ProcessPid;
DWORD DataChunkLength[3];
CHAR Data[1];
};

在data块里会输出： NamePipeFileName 和ImageFileName 两个数据

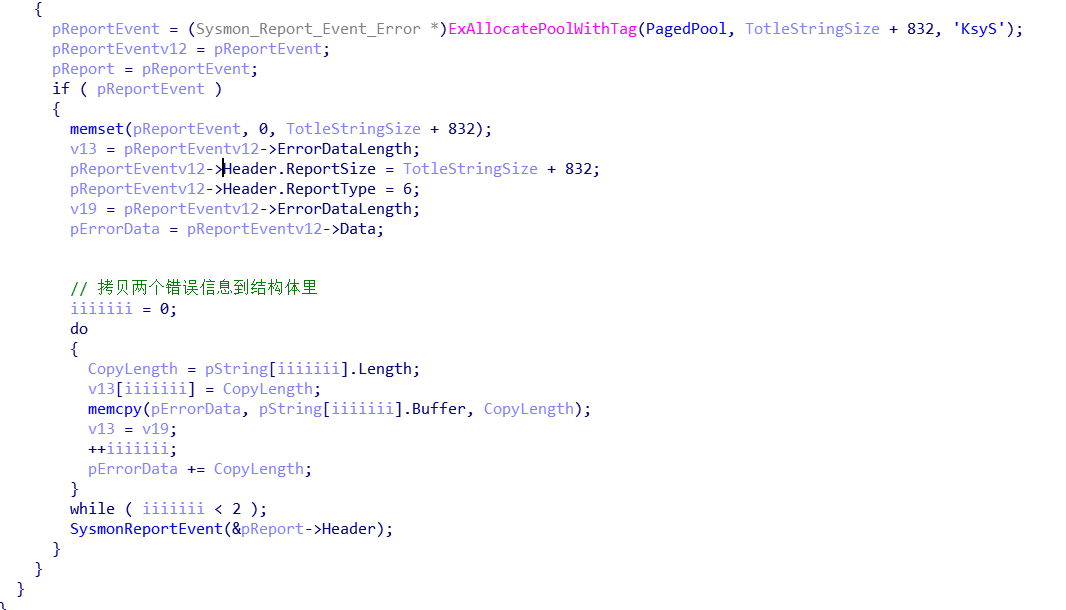

  1. 上报错误信息事件
    内核的事件Type值是：6
    结构体定义：
    struct _ _Report_Event_Error
    {
    Report_Common_Header Header;
    CHAR data[16];
    ULONG ErrorDataLength[2];
    CHAR Data[1];
    };
    Data信息里会输出两个错误信息的字符串，如：

下面我做一个小实验，以进程信息为例子，向sysomn的驱动发送IO控制码0xXXX0000X（我打码屏蔽了，希望读者自己去发现，不要做伸手党）

LARGE_INTEGER Request;
Request.LowPart		= GetCurrentProcessId();
Request.HighPart	= FALSE;
BYTE	OutBuffer[4002] = { 0 };
ULONG	BytesReturned = 0;
if ( SUCCEEDED( DeviceIoControl(
			hObjectDrv,
			SYSMON_REQUEST_PROCESS_INFO,
			&Request,
			8,
			OutBuffer,
			sizeof(OutBuffer),
			&BytesReturned, 0 ) ) )
{
	if ( BytesReturned )
	{
		Report_Process* pSysmon_Report_Process = (_Report_Process *)
							 &OutBuffer[0];

		if ( pSysmon_Report_Process->Header.ReportSize )
		{
			CheckServiceOk = TRUE;
		}
	}
}

CloseHandle( hObjectDrv );

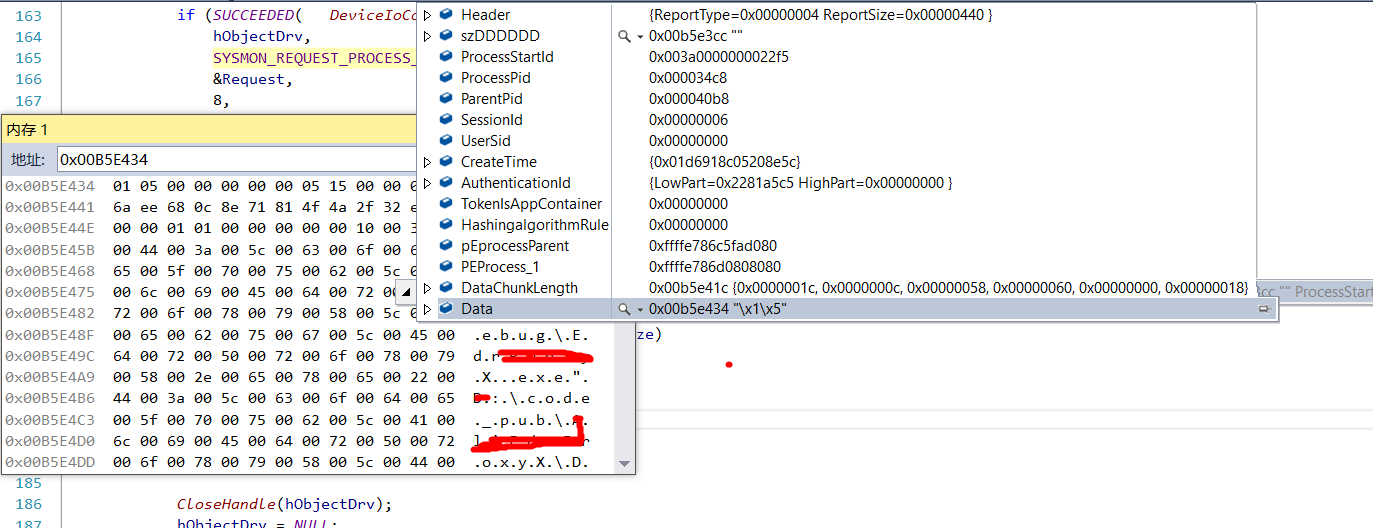

看结果：

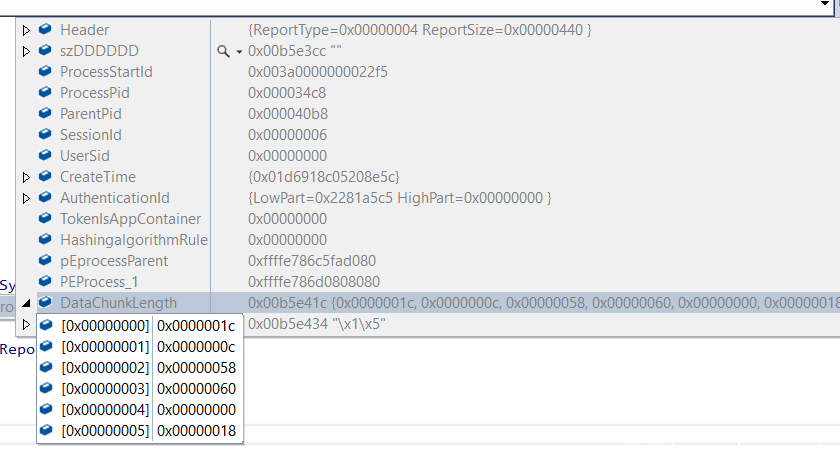

可以看到结构体上的值都是对的，然后6个DataChunkLenggth都有值，我们在去看下面的Data内存

今天的续篇就此结束，sysmon还是可以挖掘很多很实用得东西，比如每个事件里得ProcessGuid 并不是随机生成得，而是有一定算法得，具体读者可以自行研究发现。
