abstract+introduction
背景
工控网打破了工业物联网中假定的每个系统相互分离的限制，引入的威胁。工控网中的目标主要分为两类：一类是控制控制生产过程的设备，另一类是控制这些设备的监控软件supervisory software。
问题
专注于分析针对PLC设备的supervisory software，特别是寻找其中有关协议实现的漏洞。（攻击面）
目前工作及其缺点
目前针对ICS内部的supervisory software的fuzzing工作较少，并且受限，主要是三个方面：通常是运行在windows上的闭源程序，并且体量较大，严重依赖GUI；通常作为客户端，这对于fuzzer来说不易测试；通常使用专有协议进行通信，并且协议状态是和GUI紧耦合的。

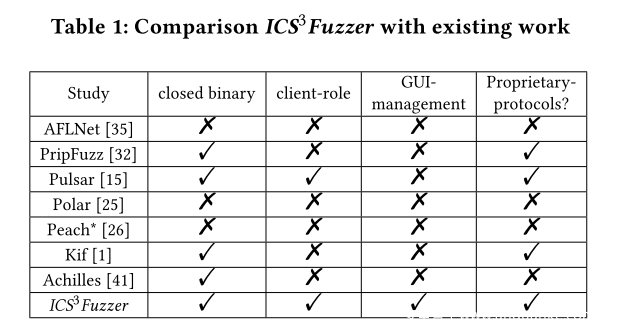

现有fuzzing工作与ICS3fuzzer特性对比图
挑战
- 闭源、体量大
- 与GUI操作紧耦合
- 私有协议
论文工作
提出了ICS3Fuzzer，ICS Supervisory Software Fuzzer，一个可移植的、模块化的，能够自动化测试supervisory software的fuzzing框架。
没有直接分析提取协议实现（因为十分困难），而是直接在同步控制GUI操作以及网络通信的情况下，直接运行和fuzz对应的supervisory software。
ICS3Fuzzer是黑盒的，通过自动化地输入专门生成地有效地输入并到达不同的协议状态，来持续地驱动整个过程。并且提出了新的fuzzy策略，倾向于更有可能发生漏洞的状态。测试目标时是结合模拟测试与实际测试的优缺点。
贡献：
- 设计实现了ICS3Fuzzer
- 提出了新的fuzzing策略
- 结果好，并开源
BACKGROUND AND MOTIVATION
ICS Architecture

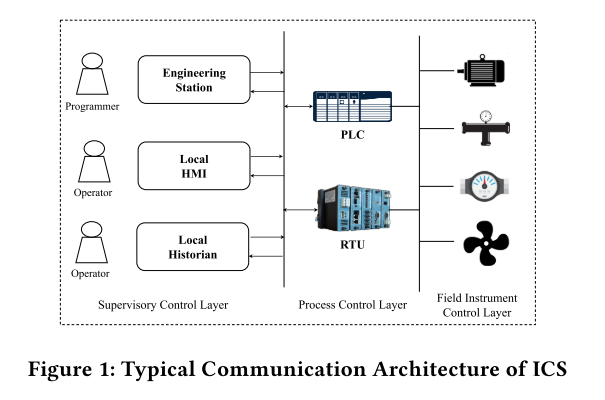

典型的ICS系统由三层,分别是（1）Field Instrument Control Layer，由传感器（senior）和执行器（actuator）构成，用来进行系统的输入和输出（2）Process Control Layer，由专用嵌入式设备组成，比如PLC/RTU，用来控制实时进程（3）Supervisory Control Layer，由几个工作站组成，用来提供实时监控以及控制系统的设备。
ICS系统的几个显著的特点：
- ICS直接与物理世界进行交互，因此其中的安全问题往往会造成更大的危害。
- ICS必须可靠并且满足实时约束，必须使用实时操作系统，并且特定领域协议（domain-specific protocols）被用来在上述三层之间进行通信，并且协议往往未被加密。
- ICS的网络是air-gaped，即与外部网络隔离，因此其中往往缺少很多安全性措施。但是随着IIOT的发展，这种隔离逐渐被削弱，因此会带来很多问题。
ICS系统中supervisory software的共同特点为，都提供了用于读可操作变量、开启/停止PLC、下载固件等接口，这些功能在一个指定的信道进行通信，通信数据包含如下内容：
- 实时设备状态：sensor reading、feedback of control command exectuion、heartbeat messages
- 设备信息：device name、version、model、manufacturer
- structured data block: program blocks、memory blocks、 diagnostic files
Security Risks Exposed by Supervisory Software
生产系统种涉及OT和IT网络，supervisory software运行在OT网络种，并且OT网络与IT网络之间存在强大的隔离，但是APT攻击往往能够穿透这层隔离。
Assumption
假设攻击者已经控制了ICS北部一台主机，并且能够监控、拦截、修改ICS内部主机之间的通信，即MITM attack。
Attack Approaches and Consequences

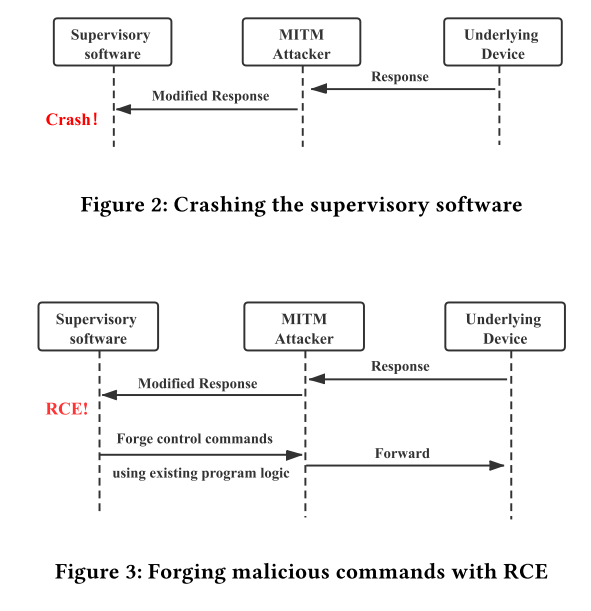

主要通过两种方式，一种是修改报文，使得Supervisory software 崩溃，另一种是利用Supervisory software已有逻辑执行恶意命令。
DESIGN OVERVIEW
Movitating Example

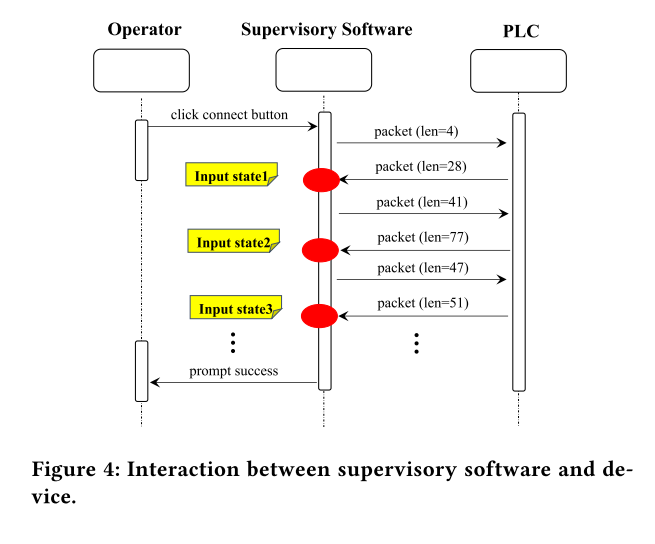

下图表示的是supervisory software GX Words2和PLC之间的TCP session，在这个过程中，为了获取网络数据公开了许多input states，并且在每一个特殊的input state下，supervisory software都在等待一种特定的来自PLC 设备的报文。
我们定义一种session type作为一种functionality，双向交换报文。functionality是一种supervisory semantic，例如向PLC中下载程序、开启PLC等等。
Key observartion
- TCP session的开始往往是一种按钮操作（可理解为人工操作），有人类通过GUI界面完成。
- 在session期间，在许多情况还需要额外的按钮操作来完成交互。
- session通过周期性的交换heartbeat报文或者停止报文交换来结束此session。
New Insight
Supervisory software在不同的interaction states时往往有着不同的行为（code execution），Supervisory software的交互状态本质上是与PLC设备进行交互的特定的程序上下文；交互状态取决于几个因素，包括之前的按钮操作、之前的input states等。Supervisory software的实现与GUI接口是高度耦合的。
Challenges
- C1：Guiding the supervisory software to enter a specific input state.
每个session都涉及了许多input states，为了能够达到针对input states较好的覆盖需要克服三个困难：
首先TCP session初始化是由作为client的supervisory software发起的，因此fuzzing tool需要等待接收supervisory software发起的请求；其次为了fuzz一个特定的输入状态，我们需要使得supervisory多次到达正确的交互状态，这需要同步三种事件，GUI操作、supervisory software中的代码执行情况、设备的响应。没有设计专门的机制来自动且同步地操控GUI操作以及网络流量，很难做到这一点；还有由于状态之间复杂的依赖关系，很多情况下都需要supervisory software先到达某个特定状态，然后才能到达目标状态，然而仅仅是识别出相对完整的状态集合已经十分困难。
- C2：Fuzzing proprietary protocols with unknown message frame format and state-space.
不知道状态空间就无法探索深度的程序路径以及深度的协议状态；不知道报文格式，就无法推断出报文字段值的约束关系，无法高效地生成有意义输入。
- C3：Simulating the session of proprietary protocol.
对于每个supervisory software发出的请求，都必须对其提供一个相应的回应，因此需要模拟这个session，但是这需要针对proprietary protocols有一个全面的理解。
Solutions to Challenges
为了解决挑战C1，我们设计了一个新的控制机制，通过自动准确地同步GUI操作以及网络通信，到达任何被识别的input states。
为了解决挑战C2，采用已有工作来逆向报文的格式，并且进行差异性分析识别字段与约束；为了识别协议状态以及过滤无效状态，不参用逆向的办法，而是建立基于执行路径与对应输入的state-book；为了能够对state能够达到较好地覆盖，提出新的切换state的策略。
为了解决挑战C3，通过建立一组基于真实抓包流量建立的communication templates/patterns，进行PLC device仿真，如果匹配不到合适的回复报文，那么就采用真正的PLC device.
DETAILED DESIGN

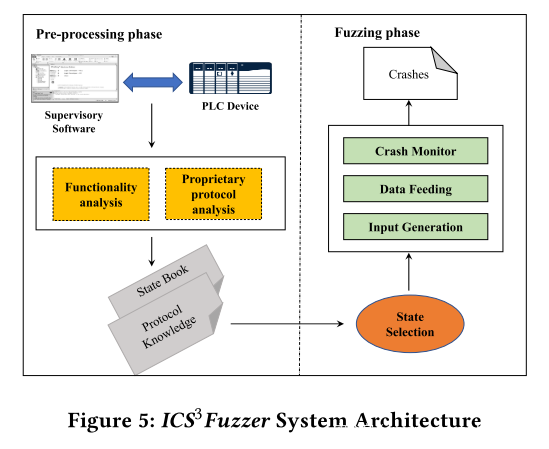

ICS3Fuzzer的结构如下图所示，主要分为两部分Pre-processing phase和Fuzzing phase：
- Pre-processing phase
- Functionality analysis. 分析如何在fuzzing loop期间自动化地开启会话。
- Proprietary protocol analysis. 分析报文格式以及状态空间，以帮助能够选择有价值的input states和生成高效的变异数据；根据捕获的流量模拟交互报文，从而不被限制在特定的硬件中。
- Fuzzing phase：全自动的，并且由四步工作组成
- 根据从state-book，选择一个有价值的input state。
- 根据得到的协议格式信息，生成变异的输入。
- 自动化地同步控制GUI操作以及网络通信，将变异数据喂给已选择的input state。
- 监控supervisory software的status并且记录malformed input。
Functionality Analysis
此部分的目的是准备进行task/functionality的UI组件，通过网络接口进行会话。利用guiAutolit来实现“activator”，可用来触发GUI事件，比如鼠标移动等。
具体来说，此步分为两部分：
- 获取GUI handle：可以通过控制GUI handle来写脚本控制GUI事件
- 定义操作顺序：functionality是按照特定的GUI操作顺序出发的。
最终ICS3Fuzzer可利用guiAutolit来自动化实现fuzzing。
Proprietary Protocol Analysis
Inferring Protocol Format
利用现有工具Towards automated protocol reverse engineering using semantic information
Obtaining State-Space
此步骤目的为了定义和区分session中的input state，往往一个session中包含许多input state，并且其中有许多相似且重复的input state。
区分input states的办法：
- 直接的办法：比较messages的相似性，但不准确
- 论文方法：记录在对应input state下的execution trace（我理解为程序对每个message的execution trace），即是messages的区别很小也有可能导致十分不同的execution traces。在fuzzing过程中，应该着重关注那些能够导致更多中execution trace的input state。
由于本论文具有通用性，所以不专门分析特定ICS protocol的输入状态，而是建立维护一个state-book，其中包括code execution trace以及corresponding inputs，并不需要回复输入状态的特殊语义。
具体通过DynamoRIO插桩实现trace收集，并且只record/dump在消息传输阶段的message transmission（通过hook以及track send()以及recv()）。因此在state-book中的每一个input state都对应着一个tuple，包括original message，execution trace，以及index。
Device Emulation
为了不被具体的硬件限制，论文选择基于获取到的报文模拟communication。
具有两个挑战：
- 当supervisory software初始化一个request时，需要根据抓取到的报文识别出对应的response.
- 需要调整对应报文中的动态字段。
对应上述挑战的解决办法：
- 设备中的request-response一般是非常相似的，可以根据抓取的报文建立对应关系。
- 根据人工总结的经验，加上人工分析，识别定义出报文中的动态变化字段。
如果上述办法仍然不能获取对应的response，那么就需要借助于真是的PLC device。最终ICS3Fuzzer可以对每个supervisory software的request产生对用的response。
State Selection
对state-book中记录的input state中的三个属性，index、execution trace、original message，赋予权重，所以每一个input state都具有一个权重，那么权重就可以代表每一个input state的价值。
权重的考量基于三个hypotheses:
- 网络通信越深，越有可能触发bug
- 当message呗转发给software，那么越多的BB被触发，越有可能存在bug
- input越复杂，越有可能造成crash
对应上述三个hypotheses的具体做法：
- 使用index代表depth。但是同时需要注意消除具有相似的state，比如导致复的行为，具体来说即相似的报文以及程序执行路径。
- 与AFL等基于反馈的fuzzer一致
- 输入越复杂，编译越多样，就有可能触发新的执行路径，具体使用message内被定义的字段数来代表复杂度。
最终选取state depth、basic blocks count、field count来代表上述三个hypotheses，最终计算出state weight。
Input Generation
此步骤利用获取的protocol format来生成变异的输入，主要完成两个任务：
- 根据你想得到的protocol format生成输入
- 根据得到的约束关系纠正报文字段。
Data Feeding

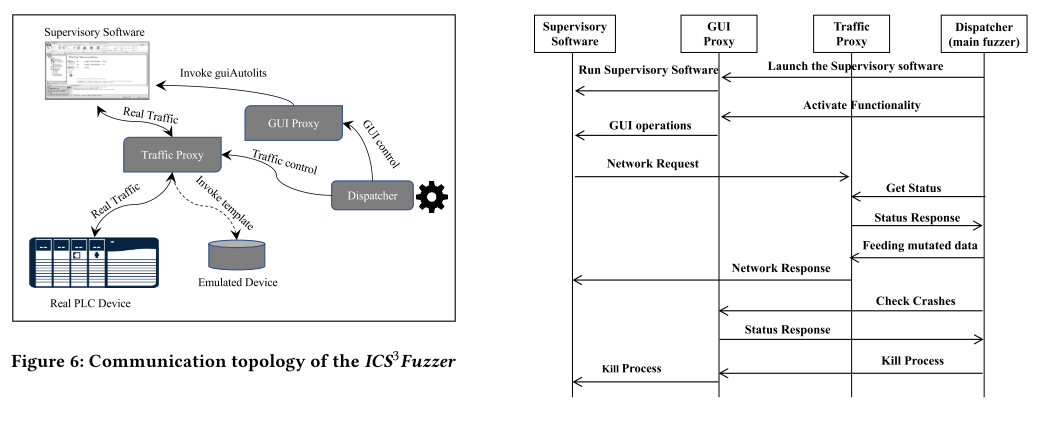

fuzzing supervisory software需要同步网络输入以及GUI操作，此论文通过proxy机制来实现了这一目标。
包含了Dispatcher、GUI Proxy、Traffic Proxy，Dispatcher通过给traffic proxy发送command来关系network traffic，通过给GUI proxy发送command来关系GUI操作，自动化的实现了fuzzing的输入.
Crash Monitor
基于Windows EventLog Service来做。
没考虑由于程序挂起（program hang）导致的bug。
Manual Work
需要人工工作来完成预处理过程，以解决GUI操作以及protocol先验知识，主要包括四个方面：
- exploring GUI interface
- writing activators
- obtaining protocol knowledge，包括状态空间收集、报文template获取、协议格式逆向
- verifying the accuracy of the analysis.
