0x00 前言
好久没给安全客投稿了，最近刚刚接触漏洞挖掘，一直在读一些经典的fuzzer源码，同时也开始接触虚拟化逃逸这块的内容，在这个时候正巧碰到了两个非常经典的漏洞利用，相信很多小伙伴也已经看过了，phrack前段时间刚刚更新了关于这个漏洞的详细利用过程。
我后来对这个漏洞进行了动态调试，并且通过phrack的paper恶补了一些关于虚拟机的工作原理，Guest OS和Host OS之间的一些知识。
在调试的过程中，我愈发觉得这两个漏洞作为前往黑暗之门入门再合适不过，通过对两个漏洞的分析和利用的调试，可以熟悉这类虚拟化漏洞的调试原理。今天，我将和大家分享QEMU虚拟化逃逸的调试环境搭建，关于CVE-2015-5165和CVE-2015-7504漏洞动态调试分析，以及补丁对比。
在此之前，我默认阅读此文的小伙伴们已经看过了phrack.org关于VM Escape Case Study的文章，并且已经了解虚拟机工作的基本原理，包括但不限于内存管理机制，REALTEK网卡、PCNET网卡的数据包结构，Tx、Rx缓冲区等等。关于phrack.org的文章以及看雪翻译版分析文章的链接我将在文末给出。下面我们一起出发前往黑暗之门吧！
0x01 QEMU环境搭建
在调试QEMU虚拟化逃逸漏洞之前，我们需要搭建虚拟化逃逸的环境，首先通过git clone下载QEMU，并且通过git check设定分支（如果要调试以前版本的话）。
$ git clone git://git.qemu-project.org/qemu.git
$ cd qemu
$ mkdir -p bin/debug/native
$ cd bin/debug/native
$ ../../../configure --target-list=x86_64-softmmu --enable-debug --disable-werror
$ make在make的时候，Host OS会需要一些库的安装，可以通过apt-get来下载安装，比如zlib，glib-2.22等（其中glib-2.22也需要一些依赖，同时需要去网站下载，网站地址：http://ftp.gnome.org/pub/gnome/sources/glib/2.22/ ）。
安装完毕后，会在/path/to/qemu/bin/debug/native/下生成一个x86_64-softmmu目录，在此之前，需要安装一个qcow2的系统文件，所以需要通过qemu-img来生成一个qcow2系统文件。
$ qemu-img create -f qcow2 ubuntu.qcow2 20G之后首先通过qemu-system-x86_64完成对qcow2系统文件中系统的安装，需要用-cdrom对iso镜像文件进行加载。同时，需要安装vncviewer，这样可以通过vncviewer对qemu启动的vnc端口进行连接。
$ qemu-system-x86_64 -enable-kvm -m 2048 -hda /path/to/ubuntu.qcow2 -cdrom /path/to/ubuntu.iso
$ apt-get install xvnc4viewer通过vnc连接qemu之后，根据镜像文件提示进行安装，这里推荐还是用server.iso，因为安装比较快，用desktop的话可能会稍微卡顿一些，安装完成后就获得了一个有系统的qcow2文件，之后就可以用包含漏洞的rlt8139和pcnet网卡硬件启动了。
$ ./qemu-system-x86_64 -enable-kvm -m 2048 -display vnc=:89 -netdev user,id=t0, -device rtl8139,netdev=t0,id=nic0 -netdev user,id=t1, -device pcnet,netdev=t1,id=nic1 -drive file=/path/to/ubuntu.qcow2,format=qcow2,if=ide,cache=writeback启动之后，这里我为了省事，直接用NAT的方法共享宿主机网络，然后在本地通过SimpleHTTPServer建立一个简单的HTTP Server，通过wget方法获得两个漏洞的PoC，这两个漏洞PoC可以通过gcc -static的方法在本地编译后直接上传，然后运行即可。
之后在宿主机通过ps -ef|grep qemu找到qemu的启动进程，通过gdb attach pid的方法附加，按c继续运行就可以了，可以通过b function的方法下断点，方便跟踪调试。
0x02 CVE-2015-5165漏洞分析

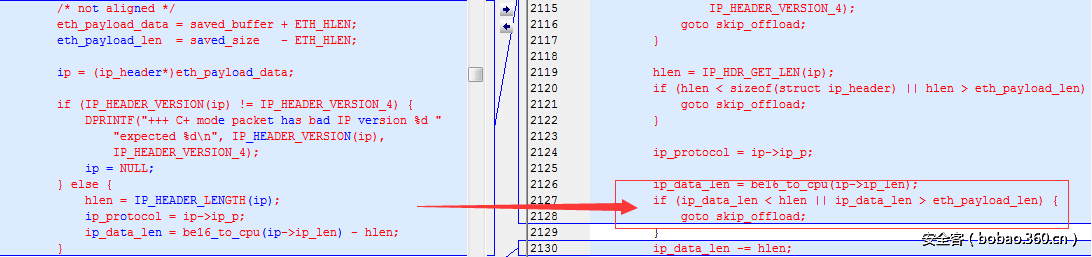

CVE-2015-5165是一个内存泄露漏洞，由于对于ip->ip_len和hlen长度大小没有进行控制，导致两者相减计算为负时，由于ip_data_len变量定义是unsigned类型，导致这个值会非常大，从而产生内存泄露。漏洞文件在/path/to/qemu/hw/net/rtl8139.c。
首先根据漏洞描述，漏洞发生在rtl8139_cplus_transmit_one函数中，通过b rtl8139_cplus_transmit_one的方法在该函数下断点，之后运行PoC，命中函数后，首先函数会传入一个RTL8139State结构体变量。继续单步跟踪，会执行到一处if语句，这里会比较当前数据包头部是否是IPV4的头部。
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RAX: 0x4
[-------------------------------------code-------------------------------------]
0x55b25db58480 <rtl8139_cplus_transmit_one+1854>:shr al,0x4
0x55b25db58483 <rtl8139_cplus_transmit_one+1857>:movzx eax,al
0x55b25db58486 <rtl8139_cplus_transmit_one+1860>:and eax,0xf
=> 0x55b25db58489 <rtl8139_cplus_transmit_one+1863>:cmp eax,0x4
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db584892173 if (IP_HEADER_VERSION(ip) != IP_HEADER_VERSION_4) {可见此时确实是IPv4的结构，随后进入if语句的代码逻辑，在其中会调用be16_to_cpu对ip->ip_len进行转换，ip->ip_len的长度为0x1300，转换后长度为0x13。
[----------------------------------registers-----------------------------------]
RAX: 0x1300
RDI: 0x1300 //ip->ip_len
EFLAGS: 0x206 (carry PARITY adjust zero sign trap INTERRUPT direction overflow)
[-------------------------------------code-------------------------------------]
0x55b25db584f7 <rtl8139_cplus_transmit_one+1973>:
movzx eax,WORD PTR [rax+0x2]
0x55b25db584fb <rtl8139_cplus_transmit_one+1977>:movzx eax,ax
0x55b25db584fe <rtl8139_cplus_transmit_one+1980>:mov edi,eax
=> 0x55b25db58500 <rtl8139_cplus_transmit_one+1982>:
call 0x55b25db54a37 <be16_to_cpu>
0x55b25db58505 <rtl8139_cplus_transmit_one+1987>:mov edx,eax
Guessed arguments:
arg[0]: 0x1300 //ip->ip_len=0x1300
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db585002181 ip_data_len = be16_to_cpu(ip->ip_len) - hlen;
gdb-peda$ ni
[----------------------------------registers-----------------------------------]
RAX: 0x13 //经过be16_to_cpu()之后返回值为0x13
[-------------------------------------code-------------------------------------]
0x55b25db584fb <rtl8139_cplus_transmit_one+1977>:movzx eax,ax
0x55b25db584fe <rtl8139_cplus_transmit_one+1980>:mov edi,eax
0x55b25db58500 <rtl8139_cplus_transmit_one+1982>:
call 0x55b25db54a37 <be16_to_cpu>
=> 0x55b25db58505 <rtl8139_cplus_transmit_one+1987>:mov edx,eax
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db585052181 ip_data_len = be16_to_cpu(ip->ip_len) - hlen;转换后，会将转换后的值和hlen相减。
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RAX: 0x14 //hlen=0x14
RDX: 0x13 //be16_to_cpu(ip->ip_len)=0x13
[-------------------------------------code-------------------------------------]
0x55b25db58500 <rtl8139_cplus_transmit_one+1982>:
call 0x55b25db54a37 <be16_to_cpu>
0x55b25db58505 <rtl8139_cplus_transmit_one+1987>:mov edx,eax
0x55b25db58507 <rtl8139_cplus_transmit_one+1989>:
mov eax,DWORD PTR [rbp-0x13c]
=> 0x55b25db5850d <rtl8139_cplus_transmit_one+1995>:sub edx,eax
0x55b25db5850f <rtl8139_cplus_transmit_one+1997>:mov eax,edx
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db5850d2181 ip_data_len = be16_to_cpu(ip->ip_len) - hlen;
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RDX: 0xffffffff //相减之后为0xffffffff，这个变量是一个unsigned类型，此值极大
[-------------------------------------code-------------------------------------]
0x55b25db5850d <rtl8139_cplus_transmit_one+1995>:sub edx,eax
=> 0x55b25db5850f <rtl8139_cplus_transmit_one+1997>:mov eax,edx
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db5850f2181 ip_data_len = be16_to_cpu(ip->ip_len) - hlen;相减后，这个值为0xffffffff，而这个值是一个16位无符号数，也就是是一个极大值0xffff，我们可以通过源码看到关于这个变量的定义。
uint16_t ip_data_len = 0;
……
ip_data_len = be16_to_cpu(ip->ip_len) - hlen;接下来继续单步跟踪，会发现ip_data_len这个极大值会被用来计算tcp_data_len，也就是tcp数据的长度，随后还有一个tcp_chunk_size，这个chunk_size限制了一个数据包的最大值，当tcp数据的长度超过chunk_size的时候，则会分批发送。
//计算tcp_data_len
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RAX: 0xffff //ip_data_len
[-------------------------------------code-------------------------------------]
=> 0x55b25db586c2 <rtl8139_cplus_transmit_one+2432>:
sub eax,DWORD PTR [rbp-0x10c]//hlen的大小是0x14
0x55b25db586c8 <rtl8139_cplus_transmit_one+2438>:
mov DWORD PTR [rbp-0x108],eax
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db586c22231 int tcp_data_len = ip_data_len - tcp_hlen;
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RAX: 0xffeb //相减后tcp_data_len长度是0xffeb
[-------------------------------------code-------------------------------------]
0x55b25db586c2 <rtl8139_cplus_transmit_one+2432>:
sub eax,DWORD PTR [rbp-0x10c]
=> 0x55b25db586c8 <rtl8139_cplus_transmit_one+2438>:
mov DWORD PTR [rbp-0x108],eax
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db586c82231 int tcp_data_len = ip_data_len - tcp_hlen;
//计算chunk_size = 0x5b4
gdb-peda$ ni
[----------------------------------registers-----------------------------------]
RAX: 0x5b4
[-------------------------------------code-------------------------------------]
0x55b25db586ce <rtl8139_cplus_transmit_one+2444>:mov eax,0x5dc
0x55b25db586d3 <rtl8139_cplus_transmit_one+2449>:
sub eax,DWORD PTR [rbp-0x13c]//ETH_MTU-hlen
0x55b25db586d9 <rtl8139_cplus_transmit_one+2455>:
sub eax,DWORD PTR [rbp-0x10c]//-tcp_hlen
=> 0x55b25db586df <rtl8139_cplus_transmit_one+2461>:
mov DWORD PTR [rbp-0x104],eax
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db586df2232 int tcp_chunk_size = ETH_MTU - hlen - tcp_hlen;随后rtl8139_cplus_transmit_one函数会进入一个for循环处理，这个for循环会计算每一个chunk_size是达到整个tcp_data_len的末尾，如果没有则处理整个chunk_size并发送。
int tcp_data_len = ip_data_len - tcp_hlen;//tcp_data_len = 0xffff-0x14=0xffeb
int tcp_chunk_size = ETH_MTU - hlen - tcp_hlen;//chunk_size = 0x5b4
for (tcp_send_offset = 0; tcp_send_offset < tcp_data_len; tcp_send_offset += tcp_chunk_size)//0xffeb/0x5b4 = 43
{
uint16_t chunk_size = tcp_chunk_size;//0x5b4
/* check if this is the last frame */
if (tcp_send_offset + tcp_chunk_size >= tcp_data_len)//if packet length > tcp data length
{
is_last_frame = 1;
chunk_size = tcp_data_len - tcp_send_offset;
}
DPRINTF("+++ C+ mode TSO TCP seqno %08xn",
be32_to_cpu(p_tcp_hdr->th_seq));
/* add 4 TCP pseudoheader fields */
/* copy IP source and destination fields */
memcpy(data_to_checksum, saved_ip_header + 12, 8);
DPRINTF("+++ C+ mode TSO calculating TCP checksum for "
"packet with %d bytes datan", tcp_hlen +
chunk_size);
if (tcp_send_offset)
{
memcpy((uint8_t*)p_tcp_hdr + tcp_hlen, (uint8_t*)p_tcp_hdr + tcp_hlen + tcp_send_offset, chunk_size);//disclouse key!!!p_tcp_hdr = ip_header p_tcp_hdr+tcp_hlen = data section
//
}
/* keep PUSH and FIN flags only for the last frame */
if (!is_last_frame)
{
TCP_HEADER_CLEAR_FLAGS(p_tcp_hdr, TCP_FLAG_PUSH|TCP_FLAG_FIN);
}
/* recalculate TCP checksum */
ip_pseudo_header *p_tcpip_hdr = (ip_pseudo_header *)data_to_checksum;
p_tcpip_hdr->zeros = 0;
p_tcpip_hdr->ip_proto = IP_PROTO_TCP;
p_tcpip_hdr->ip_payload = cpu_to_be16(tcp_hlen + chunk_size);
p_tcp_hdr->th_sum = 0;
int tcp_checksum = ip_checksum(data_to_checksum, tcp_hlen + chunk_size + 12);
DPRINTF("+++ C+ mode TSO TCP checksum %04xn",
tcp_checksum);
p_tcp_hdr->th_sum = tcp_checksum;
/* restore IP header */
memcpy(eth_payload_data, saved_ip_header, hlen);
/* set IP data length and recalculate IP checksum */
ip->ip_len = cpu_to_be16(hlen + tcp_hlen + chunk_size);
/* increment IP id for subsequent frames */
ip->ip_id = cpu_to_be16(tcp_send_offset/tcp_chunk_size + be16_to_cpu(ip->ip_id));
ip->ip_sum = 0;
ip->ip_sum = ip_checksum(eth_payload_data, hlen);
DPRINTF("+++ C+ mode TSO IP header len=%d "
"checksum=%04xn", hlen, ip->ip_sum);
int tso_send_size = ETH_HLEN + hlen + tcp_hlen + chunk_size;
DPRINTF("+++ C+ mode TSO transferring packet size "
"%dn", tso_send_size);
rtl8139_transfer_frame(s, saved_buffer, tso_send_size,
0, (uint8_t *) dot1q_buffer);
/* add transferred count to TCP sequence number */
p_tcp_hdr->th_seq = cpu_to_be32(chunk_size + be32_to_cpu(p_tcp_hdr->th_seq));
++send_count;
}在for循环中，会有一处if语句判断tcp_send_offset是否为0，当tcp_send_offset不为0时，会执行memcpy操作，拷贝目标缓冲区进入待发送的tcp_buffer中，这个memcpy拷贝的就是buffer，而每轮都会拷贝一个chunk_size，之后再加一个chunk_size，这样就会超过原本buffer的大小，而考到缓冲区外的空间，造成内存泄露。首先来看memcpy第一回合。
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RDX: 0x5b4 //size
RSI: 0x7f49f003adfa --> 0x9000000000000000//src
RDI: 0x7f49f003a846 --> 0x0 //dst
[-------------------------------------code-------------------------------------]
0x55b25db5880e <rtl8139_cplus_transmit_one+2764>:add rcx,rdx
0x55b25db58811 <rtl8139_cplus_transmit_one+2767>:mov rdx,rax
0x55b25db58814 <rtl8139_cplus_transmit_one+2770>:mov rdi,rcx
=> 0x55b25db58817 <rtl8139_cplus_transmit_one+2773>:call 0x55b25d9361a8//memcpy
Guessed arguments:
arg[0]: 0x7f49f003a846 --> 0x0
arg[1]: 0x7f49f003adfa --> 0x9000000000000000
arg[2]: 0x5b4
arg[3]: 0x7f49f003a846 --> 0x0
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
Thread 3 "qemu-system-x86" hit Breakpoint 4, 0x000055b25db58817 in rtl8139_cplus_transmit_one (s=0x55b26083d430)
at /home/sh1/Desktop/qemu/hw/net/rtl8139.c:2267
2267 memcpy((uint8_t*)p_tcp_hdr + tcp_hlen, (uint8_t*)p_tcp_hdr + tcp_hlen + tcp_send_offset, chunk_size);

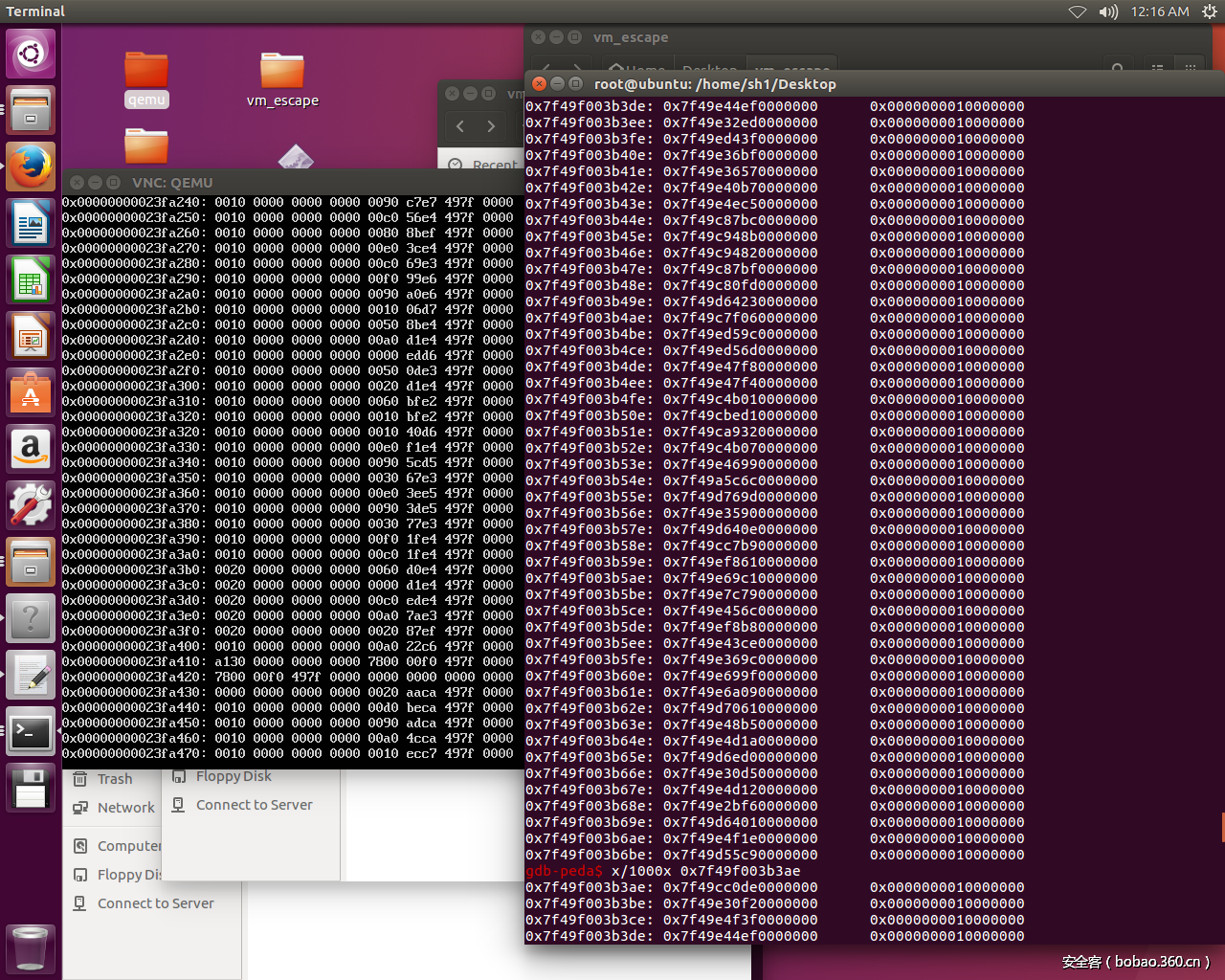

gdb-peda$ x/50x 0x7f49f003adfa//src
0x7f49f003adfa:0x90000000000000000x100000007f49e7c7
0x7f49f003ae0a:0xc0000000000000000x100000007f49e456
0x7f49f003ae1a:0x80000000000000000x100000007f49ef8b
gdb-peda$ ni
[----------------------------------registers-----------------------------------]
RAX: 0x7f49f003a846 --> 0x9000000000000000
[-------------------------------------code-------------------------------------]
0x55b25db58811 <rtl8139_cplus_transmit_one+2767>:mov rdx,rax
0x55b25db58814 <rtl8139_cplus_transmit_one+2770>:mov rdi,rcx
0x55b25db58817 <rtl8139_cplus_transmit_one+2773>:call 0x55b25d9361a8
=> 0x55b25db5881c <rtl8139_cplus_transmit_one+2778>:
cmp DWORD PTR [rbp-0x130],0x0
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
2271 if (!is_last_frame)
gdb-peda$ x/50x 0x7f49f003a846//target dst
0x7f49f003a846:0x90000000000000000x100000007f49e7c7
0x7f49f003a856:0xc0000000000000000x100000007f49e456
0x7f49f003a866:0x80000000000000000x100000007f49ef8b
//memcpy(0x7f49f003a846,0x7f49f003adfa,lenth)这里注意一下目前我们拷贝的缓冲区起始地址是：0x7f49f003adfa，拷贝到目标缓冲区后，单步跟踪，会发现for循环中会调用rtl8139_tansfer_frame函数将saved_buffer送回缓冲区。而saved_buffer的内容就包含了我们拷贝的内容。
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RAX: 0x55b26083d430 --> 0x55b25f178400 --> 0x55b25f15eda0 --> 0x55b25f15ef20 --> 0x393331386c7472 ('rtl8139')
RBX: 0x1
RCX: 0x0
RDX: 0x5ea
RSI: 0x7f49f003a810 --> 0x5452563412005452
RDI: 0x55b26083d430 --> 0x55b25f178400 --> 0x55b25f15eda0 --> 0x55b25f15ef20 --> 0x393331386c7472 ('rtl8139')
[-------------------------------------code-------------------------------------]
0x55b25db58a3a <rtl8139_cplus_transmit_one+3320>:mov r8,rcx
0x55b25db58a3d <rtl8139_cplus_transmit_one+3323>:mov ecx,0x0
0x55b25db58a42 <rtl8139_cplus_transmit_one+3328>:mov rdi,rax
=> 0x55b25db58a45 <rtl8139_cplus_transmit_one+3331>:
call 0x55b25db5776d <rtl8139_transfer_frame>
Guessed arguments:
arg[0]: 0x55b26083d430 --> 0x55b25f178400 --> 0x55b25f15eda0 --> 0x55b25f15ef20 --> 0x393331386c7472 ('rtl8139')
arg[1]: 0x7f49f003a810 --> 0x5452563412005452
arg[2]: 0x5ea
arg[3]: 0x0
arg[4]: 0x0
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db58a452307 rtl8139_transfer_frame(s, saved_buffer, tso_send_size,
gdb-peda$ x/50x 0x7f49f003a810//save_buffer
0x7f49f003a810:0x54525634120054520x0045000856341200
0x7f49f003a820:0x06400040aededc050xa8c0010108c0b9d3
0x7f49f003a830:0xfecaefbeadde02010x1050bebafeca72c0
0x7f49f003a840:0x00000000f015adde0xe7c7900000000000
0x7f49f003a850:0x0000100000007f490xe456c00000000000
0x7f49f003a860:0x0000100000007f490xef8b800000000000
0x7f49f003a870:0x0000100000007f490xe43ce00000000000
0x7f49f003a880:0x0000100000007f490xe369c00000000000随后我们第二轮再次命中memcpy函数，注意一下源缓冲区的值。
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RAX: 0x5b4
RBX: 0x5b4
RCX: 0x7f49f003a846 --> 0x9000000000000000
RDX: 0x5b4
RSI: 0x7f49f003b3ae --> 0x7f49cc0de0000000
RDI: 0x7f49f003a846 --> 0x9000000000000000
EFLAGS: 0x202 (carry parity adjust zero sign trap INTERRUPT direction overflow)
[-------------------------------------code-------------------------------------]
0x55b25db5880e <rtl8139_cplus_transmit_one+2764>:add rcx,rdx
0x55b25db58811 <rtl8139_cplus_transmit_one+2767>:mov rdx,rax
0x55b25db58814 <rtl8139_cplus_transmit_one+2770>:mov rdi,rcx
=> 0x55b25db58817 <rtl8139_cplus_transmit_one+2773>:call 0x55b25d9361a8//memcpy
Guessed arguments:
arg[0]: 0x7f49f003a846 --> 0x9000000000000000
arg[1]: 0x7f49f003b3ae --> 0x7f49cc0de0000000
arg[2]: 0x5b4
arg[3]: 0x7f49f003a846 --> 0x9000000000000000
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
Thread 3 "qemu-system-x86" hit Breakpoint 4, 0x000055b25db58817 in rtl8139_cplus_transmit_one (s=0x55b26083d430)
at /home/sh1/Desktop/qemu/hw/net/rtl8139.c:2267
2267 memcpy((uint8_t*)p_tcp_hdr + tcp_hlen, (uint8_t*)p_tcp_hdr + tcp_hlen + tcp_send_offset, chunk_size);这一次是 0x7f49f003b3ae – 0x7f49f003adfa = 0x5b4 确实是一个chunk的大小，如此一来，每一轮memcpy都会加上一个chunk_size，当超出了buffer，就造成了信息泄露，可以拷贝当前buffer之外的内容。而我们只需要从Rx Buffer中读取，这样就会造成信息泄露了。
0x03 CVE-2015-7504漏洞分析
CVE-2015-7504是一个堆溢出漏洞，这个漏洞形成的原因涉及到一个PCNetState_st结构体，这个结构体中有一个buffer变量长度大小定义为4096，然而在PCNET网卡的pcnet_receive函数中处理buffer时会在结尾增加一个4字节的CRC校验，这时当我们对传入buffer长度控制为4096的话，4字节的CRC校验会覆盖超出4096长度的4字节位置，而这4字节正好是PCNetState_st结构体中的一个irq关键结构，进一步我们可以利用irq结构控制rip，漏洞文件在/path/to/qemu/hw/net/pcnet.c。
接下来我们在pcnet_receive函数入口下断点，函数入口处会传入PCNetState_st结构体对象，这里我筛选部分跟此漏洞有关的结构体变量。
gdb-peda$ p *(struct PCNetState_st*)0x55b25f34a1a0
$1 = {
……
buffer = "RT002264VRT002264Vb", '00',
irq = 0x55b2603bc910,
……
looptest = 0x1
}随后单步跟踪，这里首先会获取s->buffer的值。
//store s->buffer to src
[----------------------------------registers-----------------------------------]
RAX: 0x55b25f34a1a0 --> 0x55b2603bca00 --> 0x55b2603bca20 --> 0x55b25e13d940 --> 0x1
[-------------------------------------code-------------------------------------]
0x55b25db4e537 <pcnet_receive+952>:mov WORD PTR [rax+0x212c],dx
0x55b25db4e53e <pcnet_receive+959>:
jmp 0x55b25db4effb <pcnet_receive+3708>
0x55b25db4e543 <pcnet_receive+964>:mov rax,QWORD PTR [rbp-0xa8]
=> 0x55b25db4e54a <pcnet_receive+971>:add rax,0x2290//offset
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db4e54a1062 uint8_t *src = s->buffer;随后会到达一处if语句判断，这里会判断looptest的值，当此值为非0值时，会进入else语句处理。
//looptest
[----------------------------------registers-----------------------------------]
RAX: 0x1 //s->looptest
[-------------------------------------code-------------------------------------]
0x55b25db4e587 <pcnet_receive+1032>:mov DWORD PTR [rbp-0xd8],0x0
0x55b25db4e591 <pcnet_receive+1042>:mov rax,QWORD PTR [rbp-0xa8]
0x55b25db4e598 <pcnet_receive+1049>:mov eax,DWORD PTR [rax+0x32b4]
=> 0x55b25db4e59e <pcnet_receive+1055>:test eax,eax
0x55b25db4e5a0 <pcnet_receive+1057>:
jne 0x55b25db4e635 <pcnet_receive+1206>
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db4e59e1067 if (!s->looptest) {
//s->looptest = PCNET_LOOPTEST_CRC
[----------------------------------registers-----------------------------------]
RAX: 0x1 [-------------------------------------code-------------------------------------]
=> 0x55b25db4e645 <pcnet_receive+1222>:
je 0x55b25db4e66c <pcnet_receive+1261>
0x55b25db4e647 <pcnet_receive+1224>:mov rax,QWORD PTR [rbp-0xa8]
0x55b25db4e64e <pcnet_receive+1231>:movzx eax,WORD PTR [rax+0x206a]
0x55b25db4e655 <pcnet_receive+1238>:movzx eax,ax
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db4e6451075 } else if (s->looptest == PCNET_LOOPTEST_CRC ||随后会进入else语句处理，在else语句处理中会有一处while循环进行CRC校验。
else if (s->looptest == PCNET_LOOPTEST_CRC ||
!CSR_DXMTFCS(s) || size < MIN_BUF_SIZE+4) {
uint32_t fcs = ~0;
uint8_t *p = src;
while (p != &src[size])
CRC(fcs, *p++);
*(uint32_t *)p = htonl(fcs);
size += 4;
}这处循环CRC校验会处理4096大小的数据。
[----------------------------------registers-----------------------------------]
RAX: 0x55b25f34c430 --> 0x5452563412005452 //buffer
RBX: 0x1000//大小
[-------------------------------------code-------------------------------------]
0x55b25db4e66c <pcnet_receive+1261>:mov DWORD PTR [rbp-0xd4],0xffffffff
0x55b25db4e676 <pcnet_receive+1271>:mov rax,QWORD PTR [rbp-0x98]
0x55b25db4e67d <pcnet_receive+1278>:mov QWORD PTR [rbp-0xb8],rax
=> 0x55b25db4e684 <pcnet_receive+1285>:
jmp 0x55b25db4e6ce <pcnet_receive+1359>
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
Thread 3 "qemu-system-x86" hit Breakpoint 10, pcnet_receive (
nc=0x55b2603bca20, buf=0x55b25f34c430 "RT", size_=0x1000)
at /home/sh1/Desktop/qemu/hw/net/pcnet.c:1080
1080 while (p != &src[size])每一轮循环p都会自加1，循环结束后p会到0x1000的位置，随后会进行一处赋值，赋值的内容是htonl(fcs)，长度是4字节，而这4字节的内容会超过s->buffer的大小，可以回头看一下之前我发的关于PCNetState_st结构体的值，在s->buffer之后跟的是irq结构。
根据之前我们跟踪对*src = s->buffer的汇编代码，我们可以看到buffer的偏移是0x2290，而buffer的长度是0x1000，buffer 的下一个变量是irq结构，buffer是0x2290 + 0x1000 = 0x3290 + 0x55b25f34a1a0 = 0x55b25f34d430
gdb-peda$ x/10x 0x55B25F34D400
0x55b25f34d400:0x00000000000000000x0000000000000000
0x55b25f34d410:0x00000000000000000x0000000000000000
0x55b25f34d420:0x00000000000000000xfe7193d400000000
0x55b25f34d430:0x000055b2603bc910可以看到0x55b25f34d430位置存放的正是irq的指针（结合我之前发的结构体中irq变量的值），接下来我们来看p=htonl(fcs)赋值操作。这里fcs是可控的，我们把它的值设置为0xdeadbeef，因为是PoC仅用于验证，而真实利用，请参考phrack文中的利用方法。
[----------------------------------registers-----------------------------------]
RAX: 0xdeadbeef //eax的值是deadbeef
RBX: 0x1000
[-------------------------------------code-------------------------------------]
0x55b25db4e6f2 <pcnet_receive+1395>:call 0x55b25d936078
=> 0x55b25db4e6f7 <pcnet_receive+1400>:mov edx,eax
0x55b25db4e6f9 <pcnet_receive+1402>:mov rax,QWORD PTR [rbp-0xb8]
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db4e6f71082 *(uint32_t *)p = htonl(fcs);
[----------------------------------registers-----------------------------------]
RAX: 0x55b25f34d430 --> 0x55b2603bc910 --> 0x55b25f18a3f0 --> 0x55b25f1564a0 --> 0x55b25f156620 --> 0x717269 ('irq')//目标地址
RDX: 0xdeadbeef //拷贝内容
[-------------------------------------code-------------------------------------]
=> 0x55b25db4e700 <pcnet_receive+1409>:mov DWORD PTR [rax],edx
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055b25db4e7001082 *(uint32_t *)p = htonl(fcs);
gdb-peda$ x/10x 0x55b25f34d430//拷贝前
0x55b25f34d430:0x000055b2603bc9100x000055b25db4be11
0x55b25f34d440:0x000055b25db4bdd90x000055b25f349920
0x55b25f34d450:0x00000001000000010x000055b25f182850
0x55b25f34d460:0x00000000000000000x000055b25ff0d760
0x55b25f34d470:0x000055b2603bc7300x0000000000000001
gdb-peda$ si//拷贝后
[----------------------------------registers-----------------------------------]
RAX: 0x55b25f34d430 --> 0x55b2deadbeef
RDX: 0xdeadbeef [-------------------------------------code-------------------------------------]
0x55b25db4e700 <pcnet_receive+1409>:mov DWORD PTR [rax],edx
=> 0x55b25db4e702 <pcnet_receive+1411>:add DWORD PTR [rbp-0xe4],0x4
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
1083 size += 4;
gdb-peda$ x/10x 0x55b25f34d430//拷贝结束后deadbeef覆盖了irq结构
0x55b25f34d430:0x000055b2deadbeef0x000055b25db4be11当我们覆盖irq结构后，在pcnet_receive函数结束时更新irq结构，调用关系是pcnet_receive()->pcnet_update_irq()->qemu_set_irq()
RDI: 0x55b2deadbeef
0x55b25db4d31d <pcnet_update_irq+497>:mov esi,edx
0x55b25db4d31f <pcnet_update_irq+499>:mov rdi,rax
=> 0x55b25db4d322 <pcnet_update_irq+502>:
call 0x55b25daf6c86 <qemu_set_irq>这时，irq的值已经被覆盖了，我们跟入qemu_set_irq，这个函数在/path/to/qemu/hw/core/irq.c中。
gdb-peda$ disas qemu_set_irq
Dump of assembler code for function qemu_set_irq:
0x000055b25daf6c86 <+0>:push rbp
0x000055b25daf6c87 <+1>:mov rbp,rsp
0x000055b25daf6c8a <+4>:sub rsp,0x10
0x000055b25daf6c8e <+8>:mov QWORD PTR [rbp-0x8],rdi
0x000055b25daf6c92 <+12>:mov DWORD PTR [rbp-0xc],esi
0x000055b25daf6c95 <+15>:cmp QWORD PTR [rbp-0x8],0x0
0x000055b25daf6c9a <+20>:je 0x55b25daf6cbd <qemu_set_irq+55>
=> 0x000055b25daf6c9c <+22>:mov rax,QWORD PTR [rbp-0x8]
0x000055b25daf6ca0 <+26>:mov rax,QWORD PTR [rax+0x30]
0x000055b25daf6ca4 <+30>:mov rdx,QWORD PTR [rbp-0x8]
0x000055b25daf6ca8 <+34>:mov esi,DWORD PTR [rdx+0x40]
0x000055b25daf6cab <+37>:mov rdx,QWORD PTR [rbp-0x8]
0x000055b25daf6caf <+41>:mov rcx,QWORD PTR [rdx+0x38]
0x000055b25daf6cb3 <+45>:mov edx,DWORD PTR [rbp-0xc]
0x000055b25daf6cb6 <+48>:mov rdi,rcx
0x000055b25daf6cb9 <+51>:call rax
0x000055b25daf6cbb <+53>:jmp 0x55b25daf6cbe <qemu_set_irq+56>
0x000055b25daf6cbd <+55>:nop
0x000055b25daf6cbe <+56>:leave
0x000055b25daf6cbf <+57>:ret
End of assembler dump.这里rax会作为s->irq被引用，+0x30位置存放的是handler，这个值会作为一个函数被引用，可以看上面汇编call rax，这也正是我们可以通过构造fake irq结构体来控制rip的方法，而这里由于0xdeadbeef的覆盖，引用的是无效地址，从而引发了异常，导致qemu崩溃。
gdb-peda$ x/10x 0x55b2deadbeef
0x55b2deadbeef:Cannot access memory at address 0x55b2deadbeef
gdb-peda$ si
Thread 3 "qemu-system-x86" received signal SIGSEGV, Segmentation fault.
0x04 补丁对比
QEMU针对这两个CVE漏洞进行了修补，首先是CVE-2015-5165的patch，在rtl8139_cplus_transmit_one函数中，在be16_to_cpu(ip->ip_len)-hlen之间做了一个判断，首先是单独执行be16_to_cpu()。
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RDI: 0x1300 //ip->ip_len
[-------------------------------------code-------------------------------------]
0x5599f558bd83 <rtl8139_cplus_transmit_one+2020>:movzx eax,ax
0x5599f558bd86 <rtl8139_cplus_transmit_one+2023>:mov edi,eax
=> 0x5599f558bd88 <rtl8139_cplus_transmit_one+2025>:
call 0x5599f55881f7 <be16_to_cpu>
0x5599f558bd8d <rtl8139_cplus_transmit_one+2030>:
mov WORD PTR [rbp-0x14a],ax
0x5599f558bd94 <rtl8139_cplus_transmit_one+2037>:
movzx eax,WORD PTR [rbp-0x14a]
0x5599f558bd9b <rtl8139_cplus_transmit_one+2044>:
cmp eax,DWORD PTR [rbp-0x118]
0x5599f558bda1 <rtl8139_cplus_transmit_one+2050>:
jl 0x5599f558c5d5 <rtl8139_cplus_transmit_one+4150>
Guessed arguments:
arg[0]: 0x1300
Legend: code, data, rodata, value
0x00005599f558bd882126 ip_data_len = be16_to_cpu(ip->ip_len);在be16_to_cpu之后，值仍然会变成0x13，但是不会直接和hlen相减，而是和hlen做了一个判断。
Legend: code, data, rodata, value
0x00005599f558bd9b2127 if (ip_data_len < hlen || ip_data_len > eth_payload_len) {
gdb-peda$ info register eax
eax 0x130x13
gdb-peda$ x 0x7f1f47693830-0x118
0x7f1f47693718:0x0000080000000014如果小于，则会跳转到skip offload分支，直接将save_buffer交还缓冲区，并且增加计数，而不会进行后续处理。
gdb-peda$ si
[-------------------------------------code-------------------------------------]
0x5599f558c5d1 <rtl8139_cplus_transmit_one+4146>:nop
0x5599f558c5d2 <rtl8139_cplus_transmit_one+4147>:
jmp 0x5599f558c5d5 <rtl8139_cplus_transmit_one+4150>
0x5599f558c5d4 <rtl8139_cplus_transmit_one+4149>:nop
=> 0x5599f558c5d5 <rtl8139_cplus_transmit_one+4150>:
mov rax,QWORD PTR [rbp-0x158]
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
2330 ++s->tally_counters.TxOk;
skip_offload:
/* update tally counter */
++s->tally_counters.TxOk;
……来看一下补丁前后的对比。

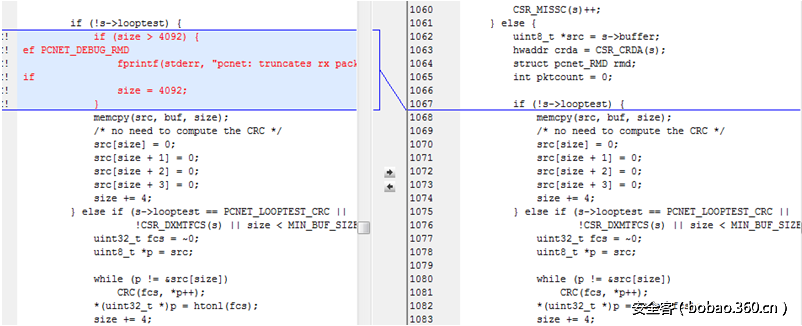

关于CVE-2015-7504的修补在那个位置的上面增加了一处判断。
这里对size的大小进行了判断，给4096字节的buffer留出了4字节存放fcs的值，这里有个比较有意思的事情，就是刚开始我以为这里修补了漏洞，但是我在这个函数下断点的时候，却意外的发现没有命中而是直接退出了。

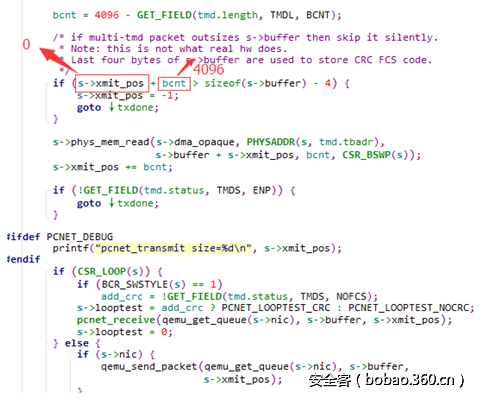

所以好奇跟了一下，发现实际上真正封堵这个漏洞的是在外层调用pcnet_transmit函数中，在外层函数中会有另外一处判断。
gdb-peda$ p *(struct PCNetState_st*)0x55e53ecafc80
$2 = {
……
xmit_pos = 0x0,
……}
//关键判断
gdb-peda$ si
[----------------------------------registers-----------------------------------]
RAX: 0x1000 //bcnt
RDX: 0x0 //s->xmit_pos
EFLAGS: 0x206 (carry PARITY adjust zero sign trap INTERRUPT direction overflow)
[-------------------------------------code-------------------------------------]
0x55e53c39cc26 <pcnet_transmit+704>:mov rax,QWORD PTR [rbp-0x58]
0x55e53c39cc2a <pcnet_transmit+708>:mov edx,DWORD PTR [rax+0x218c]
0x55e53c39cc30 <pcnet_transmit+714>:mov eax,DWORD PTR [rbp-0x3c]
=> 0x55e53c39cc33 <pcnet_transmit+717>:add eax,edx
0x55e53c39cc35 <pcnet_transmit+719>:cmp eax,0xffc
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055e53c39cc331250 if (s->xmit_pos + bcnt > sizeof(s->buffer) - 4) {这里s->buffer的大小为4096，为它留出4字节的空间给CRC校验，也就是当我们长度设置为4096，这里xmit_pos为0，bcnt为4096，那么是不满足要求的，则在这里就进入异常处理。
[-------------------------------------code-------------------------------------]
0x55e53c39cc35 <pcnet_transmit+719>:cmp eax,0xffc
0x55e53c39cc3a <pcnet_transmit+724>:
jbe 0x55e53c39cc4f <pcnet_transmit+745>
0x55e53c39cc3c <pcnet_transmit+726>:mov rax,QWORD PTR [rbp-0x58]
=> 0x55e53c39cc40 <pcnet_transmit+730>:
mov DWORD PTR [rax+0x218c],0xffffffff
[------------------------------------------------------------------------------]
Legend: code, data, rodata, value
0x000055e53c39cc401251 s->xmit_pos = -1;
gdb-peda$ p *(struct PCNetState_st*)0x55e53ecafc80
$2 = {
……
xmit_pos = 0xffffffff,
……}而在后面的代码逻辑中，最后传入漏洞函数的size大小，就是s->xmit_pos+bcnt，因此外层函数一定满足size<=4092的条件，似乎里面的修补显得没有那么必要了。因此我也不太明白为什么会修补了两处，但至少这样做，彻底将这里的Heap Buffer Overflow修补了。
这样我们完成了对PoC的调试，关于利用在phrack上的描述已经非常详细，只需要按照调试PoC的思路构造可控结构体，就可以完成最后的利用了。
从虚拟机逃逸到宿主机获得宿主机权限的整个过程还是很有意思的，真的像从黑暗之门穿越到另一个世界，在内存中寻寻觅觅，最后一举突破的感觉非常棒。也希望自己未来能够挖到更多更强更高危的漏洞吧，请师傅们多多指正，感谢阅读！
参考文章
http://www.phrack.org/papers/vm-escape-qemu-case-study.html
http://bbs.pediy.com/thread-217997.htm
http://bbs.pediy.com/thread-218045.htm
