在本文中，我们将简要介绍如何利用GDB完成ARM二进制文件的编译和基本调试。当然，阅读过程中，如果读者想要对ARM汇编代码动手进行实验的话，则需要准备一个备用的ARM设备，或者在虚拟机中设置相应的实验室环境，具体操作请参考How-To这篇文章。
此外，您还将通过下面取自 Part 7 – Stack and Functions这篇文章中的代码来熟悉GDB的基本调试功能。
.section .text
.global _start
_start:
push {r11, lr} /* Start of the prologue. Saving Frame Pointer and LR onto the stack */
add r11, sp, #0 /* Setting up the bottom of the stack frame */
sub sp, sp, #16 /* End of the prologue. Allocating some buffer on the stack */
mov r0, #1 /* setting up local variables (a=1). This also serves as setting up the first parameter for the max function */
mov r1, #2 /* setting up local variables (b=2). This also serves as setting up the second parameter for the max function */
bl max /* Calling/branching to function max */
sub sp, r11, #0 /* Start of the epilogue. Readjusting the Stack Pointer */
pop {r11, pc} /* End of the epilogue. Restoring Frame pointer from the stack, jumping to previously saved LR via direct load into PC */
max:
push {r11} /* Start of the prologue. Saving Frame Pointer onto the stack */
add r11, sp, #0 /* Setting up the bottom of the stack frame */
sub sp, sp, #12 /* End of the prologue. Allocating some buffer on the stack */
cmp r0, r1 /* Implementation of if(a<b) */
movlt r0, r1 /* if r0 was lower than r1, store r1 into r0 */
add sp, r11, #0 /* Start of the epilogue. Readjusting the Stack Pointer */
pop {r11} /* restoring frame pointer */
bx lr /* End of the epilogue. Jumping back to main via LR register */就个人而言，我更喜欢使用作为GDB增强版的GEF，它用起来要更加得心应手，具体下载地址https://github.com/hugsy/gef
将上述代码保存到名为max.s的文件中，然后使用以下命令进行编译：
$ as max.s -o max.o
$ ld max.o -o max这个调试器是一个强大的工具，可以：
在代码崩溃后加载内存dump（事后剖析调试）
附加到正在运行的进程（用于服务器进程）
启动程序并进行调试
根据二进制文件、核心文件或进程ID启动GDB：
附加到一个进程：$ gdb -pid $（pidof <process>）
调试二进制代码：$ gdb ./file
检查内核（崩溃）文件：$ gdb -c ./core.3243
$ gdb max如果您安装了GEF，将会显示gef>提示符。
可以通过下列方式获取帮助：
(gdb) h
(gdb) apropos <search-term>
gef> apropos registers
collect -- Specify one or more data items to be collected at a tracepoint
core-file -- Use FILE as core dump for examining memory and registers
info all-registers -- List of all registers and their contents
info r -- List of integer registers and their contents
info registers -- List of integer registers and their contents
maintenance print cooked-registers -- Print the internal register configuration including cooked values
maintenance print raw-registers -- Print the internal register configuration including raw values
maintenance print registers -- Print the internal register configuration
maintenance print remote-registers -- Print the internal register configuration including each register's
p -- Print value of expression EXP
print -- Print value of expression EXP
registers -- Display full details on one
set may-write-registers -- Set permission to write into registers
set observer -- Set whether gdb controls the inferior in observer mode
show may-write-registers -- Show permission to write into registers
show observer -- Show whether gdb controls the inferior in observer mode
tui reg float -- Display only floating point registers
tui reg general -- Display only general registers
tui reg system -- Display only system registers
断点命令：
break (or just b) <function-name>
break <line-number>
break filename:function
break filename:line-number
break *<address>
break +<offset>
break –<offset>
tbreak (设置一个临时断点）
del <number> （删除编号为x的断点）
delete (删除所有断点）
delete <range>（删除指定编号范围内的断点）
disable/enable <breakpoint-number-or-range> (不删除断点，只是启用/禁用它们）
continue (or just c) – （继续执行，直到下一个断点）
continue <number> (继续，但忽略当前断点指定次数。对循环内的断点非常有用）
finish继续，直至函数末尾）
gef> break _start
gef> info break
Num Type Disp Enb Address What
1 breakpoint keep y 0x00008054 <_start>
breakpoint already hit 1 time
gef> del 1
gef> break *0x0000805c
Breakpoint 2 at 0x805c
gef> break _start这将删除第一个断点，并在指定的内存地址处设置一个断点。当您运行程序时，它将在这个指定的位置停下来。 如果不删除第一个断点，然后又设置一个断点并运行，则它还是在第一个断点处停下来。
启动和停止：
启动一个程序，从头开始执行
run
r
run <command-line-argument>
停止程序的运行
kill
退出GDB调试器
quit
q

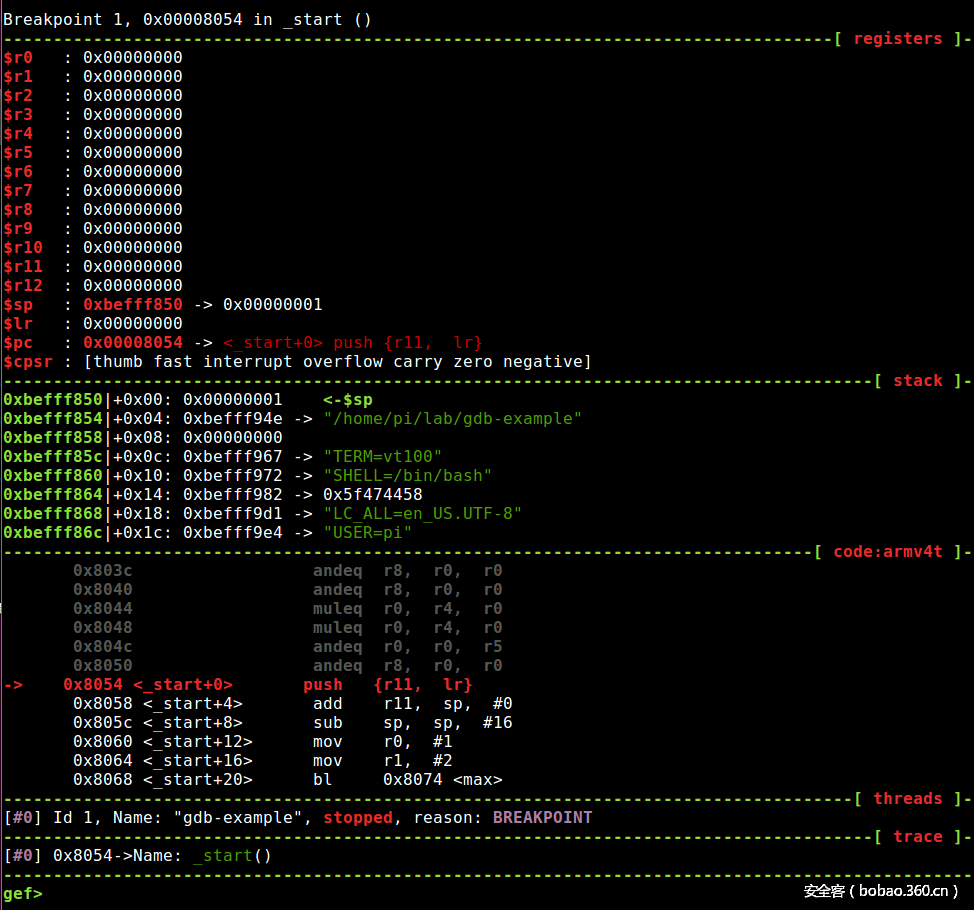

gef> run
现在，我们的程序在指定的位置停下来了，这样就可以开始检查内存了。 命令“x”可以用来以各种格式显示内存内容。
语法 : x/<count><format><unit>
格式单位
x – 十六进制 b – 字节
d – 十进制h – 半字（2字节）
i – 指令w – 字（4字节）
t – 二进制（two）g – 巨字（8字节）
o – 八进制
u – 无符号整数
s – 字符串
c – 字符
gef> x/10i $pc
=> 0x8054 <_start>: push {r11, lr}
0x8058 <_start+4>: add r11, sp, #0
0x805c <_start+8>: sub sp, sp, #16
0x8060 <_start+12>: mov r0, #1
0x8064 <_start+16>: mov r1, #2
0x8068 <_start+20>: bl 0x8074 <max>
0x806c <_start+24>: sub sp, r11, #0
0x8070 <_start+28>: pop {r11, pc}
0x8074 <max>: push {r11}
0x8078 <max+4>: add r11, sp, #0
gef> x/16xw $pc
0x8068 <_start+20>: 0xeb000001 0xe24bd000 0xe8bd8800 0xe92d0800
0x8078 <max+4>: 0xe28db000 0xe24dd00c 0xe1500001 0xb1a00001
0x8088 <max+20>: 0xe28bd000 0xe8bd0800 0xe12fff1e 0x00001741
0x8098: 0x61656100 0x01006962 0x0000000d 0x01080206用于单步调试的命令：单步执行下一条命令。可以进入函数内部
stepi
s
step <number-of-steps-to-perform>
执行下一行代码。不会进入函数内部
nexti
n
next <number>
继续处理，直到达到指定的行号、函数名称、地址、文件名函数或文件名：行号
until
until <line-number>、
显示当前行号以及所在的函数
where
gef> nexti 5
...
0x8068 <_start+20> bl 0x8074 <max> <- $pc
0x806c <_start+24> sub sp, r11, #0
0x8070 <_start+28> pop {r11, pc}
0x8074 <max> push {r11}
0x8078 <max+4> add r11, sp, #0
0x807c <max+8> sub sp, sp, #12
0x8080 <max+12> cmp r0, r1
0x8084 <max+16> movlt r0, r1
0x8088 <max+20> add sp, r11, #0使用info registers或i r命令检查寄存器的值
gef> info registers
r0 0x1 1
r1 0x2 2
r2 0x0 0
r3 0x0 0
r4 0x0 0
r5 0x0 0
r6 0x0 0
r7 0x0 0
r8 0x0 0
r9 0x0 0
r10 0x0 0
r11 0xbefff7e8 3204446184
r12 0x0 0
sp 0xbefff7d8 0xbefff7d8
lr 0x0 0
pc 0x8068 0x8068 <_start+20>
cpsr 0x10 16命令“info registers”能够提供当前的寄存器状态。 我们可以看到，这里包括通用寄存器r0-r12，专用寄存器SP、LR和PC，以及状态寄存器CPSR。 函数的前四个参数通常存储在r0-r3中。 在这种情况下，我们可以通过手动方式将其值移动到r0和r1。
显示进程内存映射：
gef> info proc map
process 10225
Mapped address spaces:
Start Addr End Addr Size Offset objfile
0x8000 0x9000 0x1000 0 /home/pi/lab/max
0xb6fff000 0xb7000000 0x1000 0 [sigpage]
0xbefdf000 0xbf000000 0x21000 0 [stack]
0xffff0000 0xffff1000 0x1000 0 [vectors]通过命令“disassemble”，我们可以查看函数max的反汇编输出。
gef> disassemble max
Dump of assembler code for function max:
0x00008074 <+0>: push {r11}
0x00008078 <+4>: add r11, sp, #0
0x0000807c <+8>: sub sp, sp, #12
0x00008080 <+12>: cmp r0, r1
0x00008084 <+16>: movlt r0, r1
0x00008088 <+20>: add sp, r11, #0
0x0000808c <+24>: pop {r11}
0x00008090 <+28>: bx lr
End of assembler dump.GEF特有的命令（可以使用命令“gef”查看更多命令）：
将所有已加载的ELF镜像的所有节dump到进程内存中
X档案
proc map的增强版本，包括映射页面中的RWX属性
vmmap
给定地址的内存属性
xinfo
检查运行的二进制文件内置的编译器级保护措施
checksec
gef> xfiles
Start End Name File
0x00008054 0x00008094 .text /home/pi/lab/max
0x00008054 0x00008094 .text /home/pi/lab/max
0x00008054 0x00008094 .text /home/pi/lab/max
0x00008054 0x00008094 .text /home/pi/lab/max
0x00008054 0x00008094 .text /home/pi/lab/max
0x00008054 0x00008094 .text /home/pi/lab/max
0x00008054 0x00008094 .text /home/pi/lab/max
0x00008054 0x00008094 .text /home/pi/lab/max
0x00008054 0x00008094 .text /home/pi/lab/max
0x00008054 0x00008094 .text /home/pi/lab/max
gef> vmmap
Start End Offset Perm Path
0x00008000 0x00009000 0x00000000 r-x /home/pi/lab/max
0xb6fff000 0xb7000000 0x00000000 r-x [sigpage]
0xbefdf000 0xbf000000 0x00000000 rwx [stack]
0xffff0000 0xffff1000 0x00000000 r-x [vectors]
gef> xinfo 0xbefff7e8
----------------------------------------[ xinfo: 0xbefff7e8 ]----------------------------------------
Found 0xbefff7e8
Page: 0xbefdf000 -> 0xbf000000 (size=0x21000)
Permissions: rwx
Pathname: [stack]
Offset (from page): +0x207e8
Inode: 0
gef> checksec
[+] checksec for '/home/pi/lab/max'
Canary: No
NX Support: Yes
PIE Support: No
RPATH: No
RUNPATH: No
Partial RelRO: No
Full RelRO: No故障排除
为了更高效地使用GDB进行调试，很有必要了解某些分支/跳转的目标地址。 某些（较新的）GDB版本能够解析分支指令的地址，并能显示目标函数的名称。 例如，下面是缺乏这些功能的GDB版本的输出内容：
...
0x000104f8 <+72>: bl 0x10334
0x000104fc <+76>: mov r0, #8
0x00010500 <+80>: bl 0x1034c
0x00010504 <+84>: mov r3, r0
...而下面则是提供了上述功能的GDB版本的的输出结果：
0x000104f8 <+72>: bl 0x10334 <free@plt>
0x000104fc <+76>: mov r0, #8
0x00010500 <+80>: bl 0x1034c <malloc@plt>
0x00010504 <+84>: mov r3, r0如果您的GDB版本中没有提供这些功能，可以升级Linux（前提是它们提供了更新的GDB），或者自己编译较新的GDB。 如果您选择自己编译GDB，可以使用以下命令：
cd /tmp
wget https://ftp.gnu.org/gnu/gdb/gdb-7.12.tar.gz
tar vxzf gdb-7.12.tar.gz
sudo apt-get update
sudo apt-get install libreadline-dev python-dev texinfo -y
cd gdb-7.12
./configure --prefix=/usr --with-system-readline --with-python && make -j4
sudo make -j4 -C gdb/ install
gdb --version我使用上面提供的命令来下载、编译和运行Raspbian（jessie）上的GDB，并且没有遇到任何问题。同时，这些命令也将取代以前版本的GDB。如果您不想这样做的话，请跳过以单词install结尾的命令。此外，我在QEMU中模拟Raspbian时也是这样做的，不过这个过程非常耗时，大概需要几个小时，因为模拟环境的资源（CPU）有限。 我使用的GDB版本为7.12，但是你还可以使用更高的版本，为此可以点击此处查看其他版本。
