在本系列文章中，我们将为读者深入讲解三星手机的内核防护技术。在上一篇文章中，我们为读者介绍了系统的异常处理过程，以及RKP机制相关的命令。在本文中，将继续为读者呈现更多精彩内容！
（接上文）
页表的处理

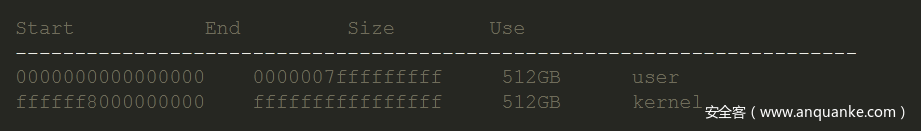

下面展示的是Android设备上的Linux内存布局（4KB内存页+3级）：

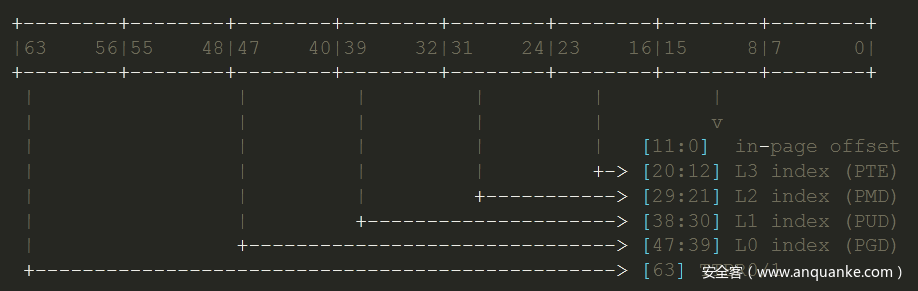

下面是相应的转换表查找过程：
因此，请记住，在这一部分，PGD = PUD = VA[38:30]。
下面是第0级、1级和2级描述符的格式：
下面是第3级描述符的格式：
第一级
第一级表的处理由rkp_l1pgt_process_table函数完成。
int64_t rkp_l1pgt_process_table(int64_t pgd, uint32_t high_bits, uint32_t is_alloc) {
// ...
if (high_bits == 0x1FFFFFF) {
if (pgd != INIT_MM_PGD && (!TRAMP_PGD || pgd != TRAMP_PGD) || rkp_deferred_inited) {
rkp_policy_violation("only allowed on kerenl PGD or tramp PDG! l1t : %lx", pgd);
return -1;
}
} else {
if (ID_MAP_PGD == pgd)
return 0;
}
rkp_phys_map_lock(pgd);
if (is_alloc) {
if (is_phys_map_l1(pgd)) {
rkp_phys_map_unlock(pgd);
return 0;
}
if (high_bits)
type = KERNEL | L1;
else
type = L1;
res = rkp_phys_map_set(pgd, type);
if (res < 0) {
rkp_phys_map_unlock(pgd);
return res;
}
res = rkp_s2_page_change_permission(pgd, 0x80, 0, 0);
if (res < 0) {
uh_log('L', "rkp_l1pgt.c", 63, "Process l1t failed, l1t addr : %lx, op : %d", pgd, 1);
rkp_phys_map_unlock(pgd);
return res;
}
} else {
if (!is_phys_map_l1(pgd)) {
rkp_phys_map_unlock(pgd);
return 0;
}
res = rkp_phys_map_set(pgd, FREE);
if (res < 0) {
rkp_phys_map_unlock(pgd);
return res;
}
res = rkp_s2_page_change_permission(pgd, 0, 1, 0);
if (res < 0) {
uh_log('L', "rkp_l1pgt.c", 80, "Process l1t failed, l1t addr : %lx, op : %d", pgd, 0);
rkp_phys_map_unlock(pgd);
return res;
}
}
offset = 0;
entry = 0;
start_addr = high_bits << 39;
do {
desc_p = pgd + entry;
desc = *desc_p;
if ((desc & 3) != 3) {
if (desc)
set_pxn_bit_of_desc(desc_p, 1);
} else {
addr = start_addr & 0xFFFFFF803FFFFFFF | offset;
res += rkp_l2pgt_process_table(desc & 0xFFFFFFFFF000, addr, is_alloc);
if (!(start_addr >> 39))
set_pxn_bit_of_desc(desc_p, 1);
}
entry += 8;
offset += 0x40000000;
start_addr = addr;
} while (entry != 0x1000);
rkp_phys_map_unlock(pgd);
return res;
}函数rkp_l1pgt_process_table的作用如下所示：
如果为其提供的是内核空间的PGD(TTBR1_EL1)。
它必须是tramp_pg_dir或swapper_pg_dir。
它也必须没有被延迟初始化。
如果为其提供的是用户空间的PGD（TTBR0_EL1）。
如果是idmap_pg_dir，则提前返回。
对于内核和用户空间。
如果PGD正在被收回。
在physmap中查找标记为PGD的空间。
在physmap中将其标记为free。
在第2阶段使其成为RWX（如果初始化则不允许）。
如果PGD正在被引入。
在physmap中查找尚未标记为PGD的空间。
在physmap中将其标记为PGD。
在第2阶段使其成为RO（如果初始化则不允许）。
然后在这两种情况下，对于PGD的每个条目。
对于块，设置其PXN位。
对于表，调用rkp_l2pgt_process_table。
如果VA<0x8000000000，也设置其PXN位。
第二级
第二级表的处理由rkp_l2pgt_process_table函数完成。
int64_t rkp_l2pgt_process_table(int64_t pmd, uint64_t start_addr, uint32_t is_alloc) {
// ...
if (!(start_addr >> 39)) {
if (!pmd_allocated_by_rkp) {
if (page_allocator_is_allocated(pmd) == 1)
pmd_allocated_by_rkp = 1;
else
pmd_allocated_by_rkp = -1;
}
if (pmd_allocated_by_rkp == -1)
return 0;
}
rkp_phys_map_lock(pmd);
if (is_alloc) {
if (is_phys_map_l2(pmd)) {
rkp_phys_map_unlock(pmd);
return 0;
}
if (start_addr >> 39)
type = KERNEL | L2;
else
type = L2;
res = rkp_phys_map_set(pmd, (start_addr >> 23) & 0xFF80 | type);
if (res < 0) {
rkp_phys_map_unlock(pmd);
return res;
}
res = rkp_s2_page_change_permission(pmd, 0x80, 0, 0);
if (res < 0) {
uh_log('L', "rkp_l2pgt.c", 98, "Process l2t failed, %lx, %d", pmd, 1);
rkp_phys_map_unlock(pmd);
return res;
}
} else {
if (!is_phys_map_l2(pmd)) {
rkp_phys_map_unlock(pgd);
return 0;
}
if (table_addr >= 0xFFFFFF8000000000)
rkp_policy_violation("Never allow free kernel page table %lx", pmd);
if (is_phys_map_kernel(pmd))
rkp_policy_violation("Entry must not point to kernel page table %lx", pmd);
res = rkp_phys_map_set(pmd, FREE);
if (res < 0) {
rkp_phys_map_unlock(pgd);
return 0;
}
res = rkp_s2_page_change_permission(pmd, 0, 1, 0);
if (res < 0) {
uh_log('L', "rkp_l2pgt.c", 123, "Process l2t failed, %lx, %d", pmd, 0);
rkp_phys_map_unlock(pgd);
return 0;
}
}
offset = 0;
for (i = 0; i != 0x1000; i += 8) {
addr = offset | start_addr & 0xFFFFFFFFC01FFFFF;
res += check_single_l2e(pmd + i, addr, is_alloc);
offset += 0x200000;
}
rkp_phys_map_unlock(pgd);
return res;
}函数rkp_l2pgt_process_table用于完成以下操作：
如果pmd_allocated_by_rkp为0（默认值）。
如果PMD是由RKP页分配器分配的，则将其设置为1，否则，将pmd_allocated_by_rkp设置为0(默认值)。
否则，将pmd_allocated_by_rkp设为-1。
如果VA<0x8000000000且pmd_allocated_by_rkp为-1，则提前返回。
如果PMD正在被收回（retired）。
在physmap中查找标记为PMD的空间。
在physmap中确认找到的空间并非内核PMD。
在physmap中标记为free。
在第2阶段使其成为RWX（如果初始化则不允许）。
如果PMD正在被引入。
在physmap中查找已经标记为PMD的空间。
在physmap中将其标记为PMD。
在第2阶段，使其成为RO（如果初始化则不允许）。
然后，在这两种情况下，对于PMD的每个条目。
它都会调用check_single_l2e函数。
int64_t check_single_l2e(int64_t* desc_p, uint64_t start_addr, signed int32_t is_alloc) {
// ...
if (executable_regions_contains(start_addr, 2)) {
if (!is_alloc) {
uh_log('L', "rkp_l2pgt.c", 36, "RKP_61acb13b %lx, %lx", desc_p, *desc_p);
uh_log('L', "rkp_l2pgt.c", 37, "RKP_4083e222 %lx, %d, %d", start_addr, (start_addr >> 30) & 0x1FF,
(start_addr >> 21) & 0x1FF);
rkp_policy_violation("RKP_d60f7274");
}
protect = 1;
} else {
set_pxn_bit_of_desc(desc_p, 2);
protect = 0;
}
desc = *desc_p;
type = *desc & 3;
if (type == 1)
return 0;
if (type != 3) {
if (desc)
uh_log('L', "rkp_l2pgt.c", 64, "Invalid l2e %p %p %p", desc, is_alloc, desc_p);
return 0;
}
if (protect)
uh_log('L', "rkp_l2pgt.c", 56, "L3 table to be protected, %lx, %d, %d", desc, (start_addr >> 21) & 0x1FF,
(start_addr >> 30) & 0x1FF);
if (!is_alloc && start_addr >= 0xFFFFFF8000000000) {
uh_log('L', "rkp_l2pgt.c", 58, "l2 table FREE-1 %lx, %d, %d", *desc_p, (start_addr >> 30) & 0x1FF,
(start_addr >> 21) & 0x1FF);
uh_log('L', "rkp_l2pgt.c", 59, "l2 table FREE-2 %lx, %d, %d", desc_p, 0x1FFFFFF, 0);
}
return rkp_l3pgt_process_table(*desc_p & 0xFFFFFFFFF000, start_addr, is_alloc, protect);
}
函数check_single_l2e将执行以下操作：
如果VA位于executable_regions memlist中。
如果PMD正在被收回，则触发违规。
否则，将保护标志设为1。
否则，设置描述符的PXN位，并将protection设为0。
在这两种情况下，如果它是一个表，则调用rkp_l3pgt_process_table函数。
第三级
第三级表的处理由rkp_l3pgt_process_table函数完成。
int64_t rkp_l3pgt_process_table(int64_t pte, uint64_t start_addr, uint32_t is_alloc, int32_t protect) {
// ...
cs_enter(&l3pgt_lock);
if (!stext_ptep && ((TEXT ^ start_addr) & 0x7FFFE00000) == 0) {
stext_ptep = pte + 8 * ((TEXT >> 12) & 0x1FF);
uh_log('L', "rkp_l3pgt.c", 74, "set stext ptep %lx", stext_ptep);
}
cs_exit(&l3pgt_lock);
if (!protect)
return 0;
rkp_phys_map_lock(pte);
if (is_alloc) {
if (is_phys_map_l3(pte)) {
uh_log('L', "rkp_l3pgt.c", 87, "Process l3t SKIP %lx, %d, %d", pte, 1, start_addr >> 39);
rkp_phys_map_unlock(pte);
return 0;
}
if (start_addr >> 39)
type = KERNEL | L3;
else
type = L3;
res = rkp_phys_map_set(pte, type);
if (res < 0) {
rkp_phys_map_unlock(pte);
return res;
}
res = rkp_s2_page_change_permission(pte, 0x80, 0, 0);
if (res < 0) {
uh_log('L', "rkp_l3pgt.c", 102, "Process l3t failed %lx, %d", pte, 1);
rkp_phys_map_unlock(pte);
return res;
}
offset = 0;
desc_p = pte;
do {
addr = offset | start_addr & 0xFFFFFFFFFFE00FFF;
if (addr >> 39) {
desc = *desc_p;
if (desc) {
if ((desc & 3) != 3)
rkp_policy_violation("Invalid l3e, %lx, %lx, %d", desc, desc_p, 1);
if (!executable_regions_contains(addr, 3))
set_pxn_bit_of_desc(desc_p, 3);
}
} else {
uh_log('L', "rkp_l3pgt.c", 37, "L3t not kernel range, %lx, %d, %d", desc_p, (addr >> 30) & 0x1FF,
(addr >> 21) & 0x1FF);
}
offset += 0x1000;
++desc_p;
} while (offset != 0x200000);
} else {
if (!is_phys_map_l3(pte)) {
uh_log('L', "rkp_l3pgt.c", 110, "Process l3t SKIP, %lx, %d, %d", pte, 0, start_addr >> 39);
rkp_phys_map_unlock(pte);
return 0;
}
res = rkp_phys_map_set(pte, FREE);
if (res < 0) {
rkp_phys_map_unlock(pte);
return res;
}
rkp_policy_violation("Free l3t not allowed, %lx, %d, %d", pte, 0, start_addr >> 39);
res = rkp_s2_page_change_permission(pte, 0, 1, 0);
if (res < 0) {
uh_log('L', "rkp_l3pgt.c", 127, "Process l3t failed, %lx, %d", pte, 0);
rkp_phys_map_unlock(pte);
return res;
}
offset = 0;
desc_p = pte;
do {
addr = offset | start_addr & 0xFFFFFFFFFFE00FFF;
if (addr >> 39) {
desc = *desc_p;
if (desc) {
if ((desc & 3) != 3)
rkp_policy_violation("Invalid l3e, %lx, %lx, %d", *desc, desc_p, 0);
if (executable_regions_contains(addr, 3))
rkp_policy_violation("RKP_b5438cb1");
}
} else {
uh_log('L', "rkp_l3pgt.c", 37, "L3t not kernel range, %lx, %d, %d", desc_p, (addr >> 30) & 0x1FF,
(addr >> 21) & 0x1FF);
}
offset += 0x1000;
++desc_p;
} while (offset != 0x200000);
}
rkp_phys_map_unlock(pte);
return 0;
}函数rkp_l3pgt_process_table的作用如下所示：
设置stext_ptep（text区段起始页表入口指针?），如果这个PTE和内核的text区段有相同的PGD/PUD/PMD索引，因此如果这个表覆盖内核的text区段。
如果保护标志为0，提前返回，否则继续。
如果正在引入PTE。
在physmap中查找尚未标记为PTE的空间。
将physmap中的这些空间标记为PTE。
它在第2阶段使其成为RO（如果初始化则不允许）。
对于PTE的每个条目。
如果它不是一个页面，则触发违规。
如果VA不在可执行区段内，则设置PXN位。
如果PTE正在收回。
在physmap中查找标记为PTE的空间。
将physmap中的这些空间标记为free。
触发违规。
在第2阶段使其成为RWX（如果初始化则不允许）。
对于PTE的每个条目。
如果它不是一个页面，则触发违规。
如果VA在可执行区段内，则触发违规。
如果页表处理函数发现了它们认为是违反策略的东西，它们就会调用rkp_policy_violation，并以描述违规的字符串作为第一个参数。
int64_t rkp_policy_violation(const char* message, ...) {
// ...
res = rkp_log(0x4C, "rkp.c", 108, message, /* variable arguments */);
if (rkp_panic_on_violation)
uh_panic();
return res;
}正常情况下，rkp_policy_violation函数将调用rkp_log；如果rkp_panic_on_violation已经启用，则调用uh_panic。函数rkp_log是函数uh_log的一个包装器，它将当前时间和CPU号码添加到消息中，并且，它还会调用bigdata_store_rkp_string函数将消息复制到分析区域。
阶段回顾
为了更好地了解RKP内部结构和管理程序控制的页表在启动完成后的整体状态，我们来回顾一下所有的结构体及其所包含的内容。
Memlist dynamic_regions
- 通过uh_init进行初始化。
- S-Boot通过init_cmd_add_dynamic_region添加相关区域。
- 通过init_cmd_initialize_dynamic_heap删除动态堆区域。
Memlist protected_ranges
- 通过pa_restrict_init进行初始化。
- 通过pa_restrict_init添加0x87000000-0x87200000区域(uH区域)。
- 通过init_cmd_initialize_dynamic_heap添加physmap的所有bitmap。
Memlist page_allocator.list
- 通过init_cmd_initialize_dynamic_heap进行初始化。
- 通过init_cmd_initialize_dynamic_heap添加动态堆区域。
Memlist executable_regions
- 通过rkp_start进行初始化。
- 通过rkp_start添加TEXT-ETEXT。
- 通过rkp_start添加TRAMP_VALIAS页面。
- (通过dynamic_load_ins添加某些数值)
- (通过dynamic_load_rm删除某些数值)
Memlist dynamic_load_regions
- 通过Rkp_start进行初始化。
- （通过dynamic_load_add_dynlist添加某些值）
- （通过dynamic_load_rm_dynlist删除某些值）
Sparsemap physmap（基于dynamic_regions）
- 通过init_cmd_initialize_dynamic_heap进行初始化。
- 通过rkp_paging_init设置为TEXT-ETEXT。
- 通过rkp_l1pgt_process_table将PGD(TTBR0_EL1)设置为L1。
- 通过rkp_l2pgt_process_table将PMD(TTBR0_EL1)设置为L2。
- 通过rkp_l3pgt_process_table将PTE(TTBR0_EL1)设置为L3，其中VA位于executable_regions中。
- 通过rkp_l1pgt_process_table将PGD(swapper|tramp_pg_dir)设置为KERNEL|L1。
- 通过rkp_l2pgt_process_table将PMD(swapper|tramp_pg_dir)设置为KERNEL|L2。
- 通过rkp_l3pgt_process_table将PTE(swapper|tramp_pg_dir)设置为KERNEL|L3，其中VA位于executable_regions中。
- (通过rkp_lxpgt_process_table对某些值进行修改)
- (通过set_range_to_pxn|rox_l3对某些值进行修改)
- (通过rkp_set_pages_ro, rkp_ro_free_pages对某些值进行修改)
Sparsemap ro_bitmap（基于动态区域）
- 通过init_cmd_initialize_dynamic_heap进行初始化。
- 通过rkp_set_kernel_rox将ETEXT-ERODATA设置为1。
- (通过rkp_s2_page_change_permission对某些值进行修改)
- (通过rkp_s2_range_change_permission对某些值进行修改)
Sparsemap dbl_bitmap（基于动态区域）
- 通过init_cmd_initialize_dynamic_heap进行初始化。
- (通过rkp_set_map_bitmap对某些值进行修改)
Sparsemap robuf/page_allocator.map（基于动态区域）
- 通过init_cmd_initialize_dynamic_heap进行初始化。
- (通过page_allocator_alloc_page对某些值进行修改)
- (通过page_allocator_free_page对某些值进行修改)
第1阶段EL2的页表
- 通过memory_init将0x87100000-0x87140000 (日志区域)映射为RW。
- 通过uh_init_bigdata将0x870FF000-0x87100000 (bigdata 区域) 映射为RW。
- 通过S-Boot添加各个区域的结束位置，通过init_cmd_initialize_dynamic_heap解除0xA00000000的映射。
- 通过rkp_paging_init将TEXT-ETEXT映射为RO。
- 通过rkp_paging_init将swapper_pg_dir 页映射为RW。
- (此列表不包括启动后的变化情况)
第2阶段EL1的页表
- 通过init_cmd_initialize_dynamic_heap将动态堆区域映射为RW。
- 通过S-Boot添加各个区域的结束位置，通过init_cmd_initialize_dynamic_heap解除0xA00000000的映射。
- 通过rkp_paging_init解除0x87000000-0x87200000(uH区域)的映射。
- 通过rkp_paging_init将empty_zero_page映射为RWX。
- 通过rkp_set_kernel_rox将TEXT-ERODATA(来自rkp_paging_init)映射为RWX。
- 通过rkp_paging_init将0x87100000-0x87140000(日志区域)映射为ROX。
- 通过rkp_paging_init将动态堆区域映射ROX。
- 通过rkp_l1pgt_process_table将PGD(TTBR0_EL1)映射为RO。
- 在块描述符上设置PXN位。
- 在表描述符上设置PXN位，其中VA<0x8000000000。
- 通过rkp_l2pgt_process_table将PMD(TTBR0_EL1)映射为RO。
- 通过check_single_l2e设置VA不在executable_regions中的描述符的PXN位。
- 通过rkp_l3pgt_process_table将PTE(TTBR0_EL1)映射为RO，其中VA位于executable_regions中。
- 通过rkp_set_kernel_rox (来自rkp_deferred_start)将TEXT-ERODATA映射为ROX。
- 通过rkp_l1pgt_process_table将PGD(swapper|tramp_pg_dir)映射为RO。
- 在块描述符上设置PXN位
- 在表描述符上设置PXN位，其中VA<0x8000000000。
- 通过rkp_l2pgt_process_table将PMD(swapper|tramp_pg_dir)映射为RO。
- 通过check_single_l2e设置VA不在executable_regions中的描述符的PXN位。
- 通过rkp_l3pgt_process_table将PTE(swapper|tramp_pg_dir)映射为RO，其中VA位于executable_regions中。
- 设置VA不在executable_regions中的描述符的PXN位。
- (此列表不包括启动后的变化情况)
小结
在本系列文章中，我们将为读者深入讲解三星手机的内核防护技术。在本文中，我们为读者详细介绍了页表的处理过程，并对前面的内容进行了阶段性的总结，在后续的文章中，会有更多精彩内容呈现给大家，敬请期待！
（未完待续）
