前言
众所周知，Normal World的用户态与内核态的地址空间隔离是基于MMU分页来实现的，那么Normal World与Secure World的地址空间隔离是如何实现的呢？这篇文章将从CPU和OS的角度进行深入分析，并分析其中存在的安全风险。（阅读本文需要了解ARM体系结构及TRUSTZONE的基础知识）
硬件隔离机制

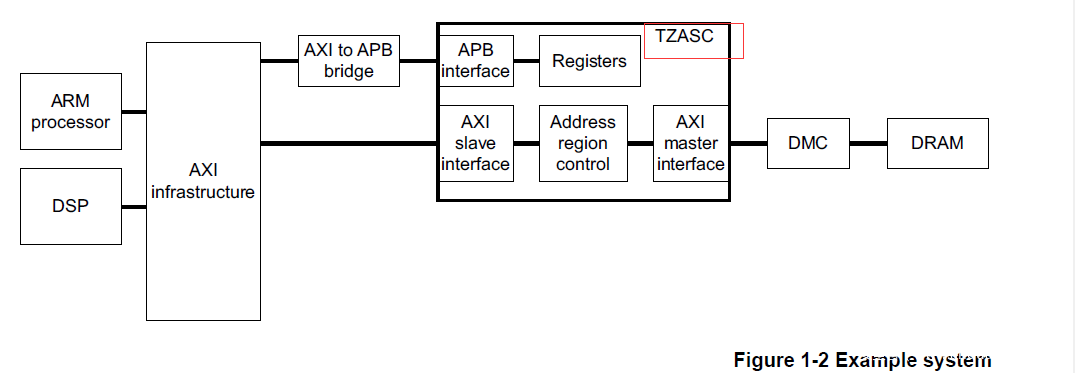

阅读ARM TrustZone手册可知，内存的隔离是由TZASC(TrustZone Address Space Controller)来控制 ，TZASC可以把外部DDR分成多个区域 ，每个区域可以单独配置为安全区域或非安全区域 ，Normal World的代码只能访问非安全区域。
下面以TZC-380这款地址空间控制器来进行说明，其它型号控制器的原理也大同小异。
通过配置 TZASC的寄存器来设置不同属性的region，一个region表示 一段连续的物理地址空间，TZASC给每个region提供了一个可编程的安全属性域，只有在Secure状态下才允许修改这些寄存器，TZASC的基址不是固定的，不同厂商实现可能不同，但是每个寄存器的offset是固定的，如下所示：
结合OP-TEE代码对配置 TZASC进行分析：
通过对region对应的控制寄存器进行设置来配置安全内存地址空间：
/*
* `tzc_configure_region` is used to program regions into the TrustZone
* controller.
*/
void tzc_configure_region(uint8_t region, vaddr_t region_base, uint32_t attr)
{
assert(tzc.base);
assert(region < tzc.num_regions);
/*
* For region 0, this high/low/size/en field is Read Only (RO).
* So should not configure those field for region 0.
*/
if (region) {
// 设置Region Setup Low <n> Register
// 注意：region n的基址寄存器的[14:0]永远为0，因为 TZASC不允许region size小于32KB
tzc_write_region_base_low(tzc.base, region,
addr_low(region_base));
// 设置Region Setup High <n> Register,第n个region基址的[63:32]位
// 和上面的low addr拼成完整的region基址
tzc_write_region_base_high(tzc.base, region,
addr_high(region_base));
// 设置Region Attributes <n> Register
// 控制permissions,region size, subregion disable,and region enable
tzc_write_region_attributes(tzc.base, region, attr);
} else {
// 第0个region的基址不需要设置 ，只需要设置region的属性
tzc_write_region_attributes(tzc.base, region,
attr & TZC_ATTR_SP_MASK);
}
}
`
// 设置Region Setup Low <n> Register的值
static void tzc_write_region_base_low(vaddr_t base, uint32_t region,
uint32_t val)
{

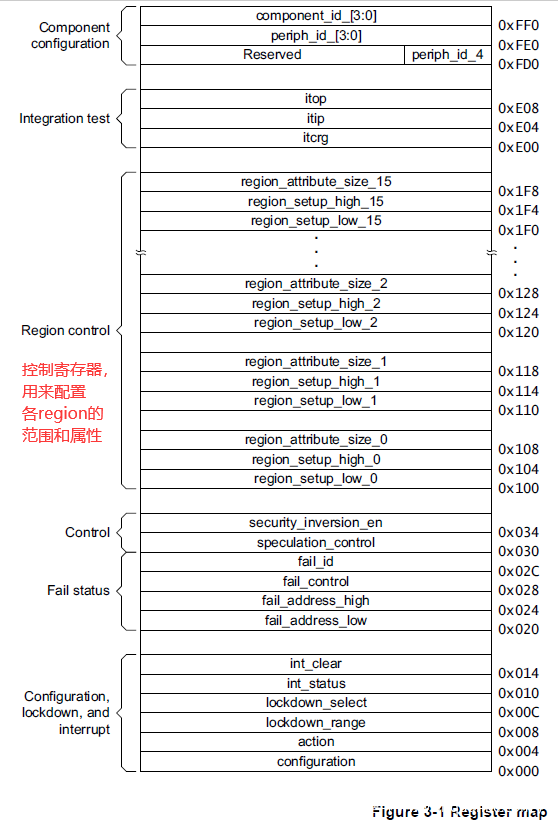

// 定位到第region个Region对应的寄存器，即上图中的region_setup_low_n
// tzasc基址寄存器+region control寄存器的偏移(0x100)+region n寄存器的size
io_write32(base + REGION_SETUP_LOW_OFF(region), val);
}

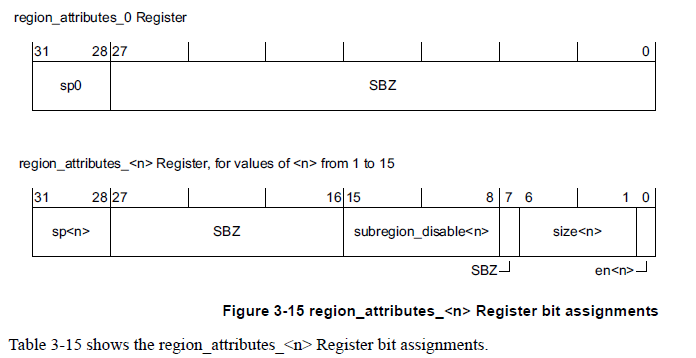

通过阅读代码可知，tzc_configure_region是对第n个region的基址、大小和属性进行设置 ，其中属性寄存器的格式如下：
sp<n>: 第n个region的权限设置 ，当发生访问region时，sp<n>控制TZASC是否允许访问region。
size<n>:第n个region的大小 。
subregion_disable<n>: region被划分为8个相同大小的sub-regions，第一位表示相应的subregion是否disabled。
en<n>: 第n个region是否开启。
在imx_configure_tzasc函数中对region进行了配置 ：
static TEE_Result imx_configure_tzasc(void)
{
vaddr_t addr[2] = {0};
int end = 1;
int i = 0;
// TZASC基址
addr[0] = core_mmu_get_va(TZASC_BASE, MEM_AREA_IO_SEC);
......
for (i = 0; i < end; i++) {
uint8_t region = 1;
// 从tzasc的配置寄存器中读取配置信息，包括region数量、地址总线宽度等
tzc_init(addr[i]);
// tzc_auto_configure调用tzc_configure_region按regions_size对齐，并对内存空间进行属性设置
//第1个region配置为CFG_DRAM_BASE起始的CFG_DDR_SIZE大小的非安全/安全状态可读写的内存
region = tzc_auto_configure(CFG_DRAM_BASE, CFG_DDR_SIZE,
TZC_ATTR_SP_NS_RW, region);
// 第2个region配置为CFG_TZDRAM_START起始的CFG_TZDRAM_SIZE大小 的安全状态可读写的内存（即安全内存）
region = tzc_auto_configure(CFG_TZDRAM_START, CFG_TZDRAM_SIZE,
TZC_ATTR_SP_S_RW, region);
// 第3个region配置为CFG_SHMEM_START起始的CFG_SHMEM_SIZE大小 的非安全/安全状态下可读写的内存（即共享内存）
region = tzc_auto_configure(CFG_SHMEM_START, CFG_SHMEM_SIZE,
TZC_ATTR_SP_ALL, region);
tzc_dump_state();
if (tzc_regions_lockdown() != TEE_SUCCESS)
panic("Region lockdown failed!");
}
return TEE_SUCCESS;
}
Region 0用来设置整个地址空间的默认属性，它的基址为0，Size是由AXI_ADDRESS_MSB来配置，因此Region 0除了安全属性字段之外，其它字段不允许设置。
下面以第一个region为例，对安全属性进行分析：
第一个region的属性为TZC_ATTR_SP_NS_RW：
#define TZC_SP_NS_W BIT(0)
#define TZC_SP_NS_R BIT(1)
#define TZC_SP_S_W BIT(2)
#define TZC_SP_S_R BIT(3)
#define TZC_ATTR_SP_SHIFT 28 //属性位[28:31]
#define TZC_ATTR_SP_NS_RW ((TZC_SP_NS_W | TZC_SP_NS_R) << \
TZC_ATTR_SP_SHIFT)
根据手册可知，TZC_SP_NS_W(b0001)是Non-secure write和 Secure write，TZC_SP_NS_R(b0010)是Non-secure read和Secure read，所以TZC_ATTR_SP_NS_RW 表示 Non-secure和Secure状态可读写，即配置了DRAM地址空间的属性为非安全和安全状态都可以读写。
总结：
以上代码配置了CFG_TZDRAM_START开始的CFG_TZDRAM_SIZE大小的地址空间为安全内存，即只有安全状态下(TCR.NS=0)可以访问。CFG_DRAM_BASE开始的CFG_DRAM_SIZE大小的地址空间为普通内存，安全和非安全状态下都可以访问。CFG_SHMEM_START开始的CFG_SHMEM_SIZE大小的地址空间为共享内存，安全和非安全状态都可以 访问 。
* TEE RAM layout without CFG_WITH_PAGER
*_
* +----------------------------------+ <-- CFG_TZDRAM_START
* | TEE core secure RAM (TEE_RAM) |
* +----------------------------------+
* | Trusted Application RAM (TA_RAM) |
* +----------------------------------+
* | SDP test memory (optional) |
* +----------------------------------+ <-- CFG_TZDRAM_START + CFG_TZDRAM_SIZE
*
* +----------------------------------+ <-- CFG_SHMEM_START
* | Non-secure static SHM |
* +----------------------------------+ <-- CFG_SHMEM_START + CFG_SHMEM_SIZE
至此，已经完成了安全内存的配置，接下来我们再来看下安全OS是如何使用这些物理内存的。
TEEOS内存管理
TEE OS启动时会调用core_init_mmu_map对安全内存地址空间进行映射 ：
#ifdef CFG_CORE_ASLR
mov x0, x20
bl get_aslr_seed # x0用来保存开启aslr的seed
#else
mov x0, #0
#endif
adr x1, boot_mmu_config
bl core_init_mmu_map # 记录PA和VA的对应关系，并初始化页表
......
bl __get_core_pos
bl enable_mmu # 设置ttbr0_el1、tcr_el1， 开启分页，在开启页之前 ，VA==PA
core_init_mmu_map函数根据编译时注册的物理内存地址信息对页表进行初始化，也就是对物理内存进行内存映射：
void __weak core_init_mmu_map(unsigned long seed, struct core_mmu_config *cfg)
{
#ifndef CFG_VIRTUALIZATION
// __nozi_start在链接脚本中指定，一级页表的地址
vaddr_t start = ROUNDDOWN((vaddr_t)__nozi_start, SMALL_PAGE_SIZE);
#else
vaddr_t start = ROUNDDOWN((vaddr_t)__vcore_nex_rw_start,
SMALL_PAGE_SIZE);
#endif
vaddr_t len = ROUNDUP((vaddr_t)__nozi_end, SMALL_PAGE_SIZE) - start;
struct tee_mmap_region *tmp_mmap = get_tmp_mmap();
unsigned long offs = 0;
// 检查安全和非安全区域是否有重叠，如果有重叠，则系统panic
check_sec_nsec_mem_config();
// static_memory_map记录mmap_region的PA、VA，用来PA/VA转换
// 第一个mmap_region记录的是一级页表的PA和VA
static_memory_map[0] = (struct tee_mmap_region){
.type = MEM_AREA_TEE_RAM, // region 的内存类型
.region_size = SMALL_PAGE_SIZE, // 内存粒度
.pa = start,
.va = start,
.size = len,
.attr = core_mmu_type_to_attr(MEM_AREA_IDENTITY_MAP_RX),
};
COMPILE_TIME_ASSERT(CFG_MMAP_REGIONS >= 13);
// 初始化内存信息表，即记录下各region的PA/VA，用来PV/VA转换
// 后面也会根据这些信息对页表进行初始化
offs = init_mem_map(tmp_mmap, ARRAY_SIZE(static_memory_map), seed);
check_mem_map(tmp_mmap);
core_init_mmu(tmp_mmap); // 初始化页表，进行内存映射
dump_xlat_table(0x0, 1);
core_init_mmu_regs(cfg); // 记录页表基址，用来设置TTBR0
cfg->load_offset = offs;
memcpy(static_memory_map, tmp_mmap, sizeof(static_memory_map));
}
上面函数首先调用init_mem_map初始化一个内存信息表，记录下各Region的PA和VA，此表用来物理地址和虚拟地址转换，后面页表初始化时也会根据此表进行填充。
static unsigned long init_mem_map(struct tee_mmap_region *memory_map,
size_t num_elems, unsigned long seed)
{
/*
* @id_map_start and @id_map_end describes a physical memory range
* that must be mapped Read-Only eXecutable at identical virtual
* addresses.
*/
vaddr_t id_map_start = (vaddr_t)__identity_map_init_start;
vaddr_t id_map_end = (vaddr_t)__identity_map_init_end;
unsigned long offs = 0;
size_t last = 0;
// 根据已注册的物理地址空间信息来设置memory_map中tee_mmap_region的物理地址范围（即PA、SIZE）
last = collect_mem_ranges(memory_map, num_elems);
// 设置memory_map中tee_mmap_region的region_size（内存粒度）
// 如果是tee侧的安全内存，则设置region_size为SMALL_PAGE_SIZE(4K)
assign_mem_granularity(memory_map);
/*
* To ease mapping and lower use of xlat tables, sort mapping
* description moving small-page regions after the pgdir regions.
*/
qsort(memory_map, last, sizeof(struct tee_mmap_region),
cmp_init_mem_map);
// 添加一个MEM_AREA_PAGER_VASPACE类型的tee_mmap_region
add_pager_vaspace(memory_map, num_elems, &last);
if (IS_ENABLED(CFG_CORE_ASLR) && seed) {
// 如果开启了ASLR，则将安全内存起始地址加上一个随机值
vaddr_t base_addr = TEE_RAM_START + seed;
const unsigned int va_width = get_va_width();
const vaddr_t va_mask = GENMASK_64(va_width - 1,
SMALL_PAGE_SHIFT);
vaddr_t ba = base_addr;
size_t n = 0;
for (n = 0; n < 3; n++) {
if (n)
ba = base_addr ^ BIT64(va_width - n);
ba &= va_mask; // 得到一个有效的VA，按页对齐并且高位无效位清零
if (assign_mem_va(ba, memory_map) && // 设置memory_map中PA对应的VA为ba，已经随机化
mem_map_add_id_map(memory_map, num_elems, &last,
id_map_start, id_map_end)) { //// 向memory_map数组中添加一个region, PA为id_map_start
offs = ba - TEE_RAM_START;
DMSG("Mapping core at %#"PRIxVA" offs %#lx",
ba, offs);
goto out;
} else {
DMSG("Failed to map core at %#"PRIxVA, ba);
}
}
EMSG("Failed to map core with seed %#lx", seed);
}
// 未开启ASLR，则设置memory_map中PA对应的VA为TEE_RAM_START,即PA==VA
// 注意，va和size必须以region_size对齐，memory_map中region的PA可能不是连续的，
// 但是VA地址空间是连续的
if (!assign_mem_va(TEE_RAM_START, memory_map))
panic();
out:
qsort(memory_map, last, sizeof(struct tee_mmap_region),
cmp_mmap_by_lower_va);
dump_mmap_table(memory_map);
return offs;
}
其中，collect_mem_ranges根据编译时保存到phys_mem_map节中物理内存信息来设置memory_map中tee_mmap_region的物理地址范围 。
// 根据已注册的物理地址空间信息设置memory_map数组中tee_mmap_region的物理地址范围
static size_t collect_mem_ranges(struct tee_mmap_region *memory_map,
size_t num_elems)
{
const struct core_mmu_phys_mem *mem = NULL;
size_t last = 0;
// 根据phys_mem_map设置memory_map(用于记录region的PA/VA的对应关系）的PA、SIZE和attr
// phys_mem_map_begin是phys_mem_map数组的起始地址
for (mem = phys_mem_map_begin; mem < phys_mem_map_end; mem++) {
struct core_mmu_phys_mem m = *mem;
/* Discard null size entries */
if (!m.size)
continue;
/* Only unmapped virtual range may have a null phys addr */
assert(m.addr || !core_mmu_type_to_attr(m.type));
// 根据phy_mem_map设置memory_map的物理地址范围及属性
add_phys_mem(memory_map, num_elems, &m, &last);
}
#ifdef CFG_SECURE_DATA_PATH
// 首先检查 phys_sdp_mem地址空间是否有重叠
// 然后检查 memory_map与phys_sdp_mem的地址空间是否有重叠，有重叠则panic
verify_special_mem_areas(memory_map, num_elems, phys_sdp_mem_begin,
phys_sdp_mem_end, "SDP");
check_sdp_intersection_with_nsec_ddr();
#endif
// 检查memory_map与非安全地址空间phys_nsec_addr是否有重叠
verify_special_mem_areas(memory_map, num_elems, phys_nsec_ddr_begin,
phys_nsec_ddr_end, "NSEC DDR");
// 插入到memory_map中一个MEM_AREA_RES_VASPACE类型的map_region
// memory_map中的map_region按type从小到大进行了排序
add_va_space(memory_map, num_elems, MEM_AREA_RES_VASPACE,
CFG_RESERVED_VASPACE_SIZE, &last);
add_va_space(memory_map, num_elems, MEM_AREA_SHM_VASPACE,
SHM_VASPACE_SIZE, &last);
memory_map[last].type = MEM_AREA_END;
return last;
}
通过 register_phys_mem 这个宏将TEE、非安全的共享内存的物理地址空间编译到phys_mem_map这个section。
register_phys_mem(MEM_AREA_TEE_RAM, TEE_RAM_START, TEE_RAM_PH_SIZE);
register_phys_mem(MEM_AREA_TA_RAM, TA_RAM_START, TA_RAM_SIZE);
register_phys_mem(MEM_AREA_NSEC_SHM, TEE_SHMEM_START, TEE_SHMEM_SIZE);
register_sdp_mem(CFG_TEE_SDP_MEM_BASE, CFG_TEE_SDP_MEM_SIZE);
register_phys_mem_ul(MEM_AREA_TEE_RAM_RW, VCORE_UNPG_RW_PA, VCORE_UNPG_RW_SZ);
.....
register_phys_mem这个宏使用关键字”section”将修饰的变量按照core_mmu_phys_mem结构体编译到phys_mem_map这个section中。phys_mem_map_begin指向phys_mem_map这个section的起始地址 。collect_mem_ranges会根据这个section的信息初始化static_memory_map内存信息数组,这个数组用来 记录各region的PA、VA、内存属性、地址空间范围等信息。
#define register_phys_mem(type, addr, size) \
__register_memory(#addr, (type), (addr), (size), \
phys_mem_map)
#define __register_memory(_name, _type, _addr, _size, _section) \
SCATTERED_ARRAY_DEFINE_ITEM(_section, struct core_mmu_phys_mem) = \
{ .name = (_name), .type = (_type), .addr = (_addr), \
.size = (_size) }
值得注意的是，上面注册的TEE_RAM_START开始的物理地址空间就是TZC-380配置的Region 2，即安全内存地址空间。
#define TEE_RAM_START TZDRAM_BASE
#define TEE_RAM_PH_SIZE TEE_RAM_VA_SIZE
#define TZDRAM_BASE CFG_TZDRAM_START
#define TZDRAM_SIZE CFG_TZDRAM_SIZE
接下来， core_init_mmu调用core_init_mmu_ptn来对整个注册的内存地址空间进行VA到PA的映射，即根据PA和VA填充页表。
void core_init_mmu_prtn(struct mmu_partition *prtn, struct tee_mmap_region *mm)
{
size_t n;
assert(prtn && mm);
for (n = 0; !core_mmap_is_end_of_table(mm + n); n++) {
debug_print(" %010" PRIxVA " %010" PRIxPA " %10zx %x",
mm[n].va, mm[n].pa, mm[n].size, mm[n].attr);
if (!IS_PAGE_ALIGNED(mm[n].pa) || !IS_PAGE_ALIGNED(mm[n].size))
panic("unaligned region");
}
/* Clear table before use */
memset(prtn->l1_tables, 0, sizeof(l1_xlation_table));
for (n = 0; !core_mmap_is_end_of_table(mm + n); n++)
//如果不是动态虚拟地址空间，则进行填充页表（映射内存）
if (!core_mmu_is_dynamic_vaspace(mm + n))
// 根据PA/VA填充页表，即做内存映射
core_mmu_map_region(prtn, mm + n);
/*
* Primary mapping table is ready at index `get_core_pos()`
* whose value may not be ZERO. Take this index as copy source.
*/
// 根据已设置的页表设置所有核的页表
for (n = 0; n < CFG_TEE_CORE_NB_CORE; n++) {
if (n == get_core_pos())
continue;
memcpy(prtn->l1_tables[0][n],
prtn->l1_tables[0][get_core_pos()],
XLAT_ENTRY_SIZE * NUM_L1_ENTRIES);
}
}
到这里，TEE侧OS已经完成了对物理内存的映射，包括安全内存和共享内存。在开启分页后，TEEOS就可以访问这些虚拟内存地址空间了。
安全侧地址校验

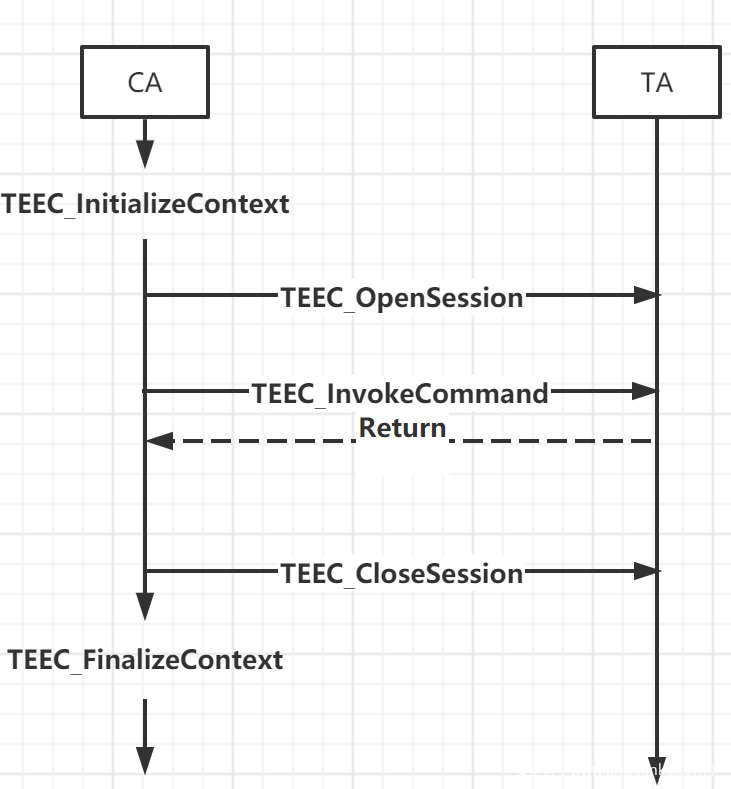

下面以符合GP规范的TEE接口为例，简单介绍下CA和TA的通信流程：
篇幅所限，这里仅分析Secure World侧的调用流程，重点关注TA_InvokeCommandEntryPoint调用流程，此函数用来处理所有来自Normal World侧的请求，安全侧可信应用的漏洞挖掘也是从这个函数开始入手，这里我们只分析地址校验相关流程。
1.在TEEC_OpenSession中会去加载TA的elf文件，并设置相应的函数操作表，最终调用目标TA的TA_OpenSessionEntryPoint。
__tee_entry_std
--> entry_open_session
--> tee_ta_open_session
--> tee_ta_init_session --> tee_ta_init_user_session --> set_ta_ctx_ops
--> ctx->ops->enter_open_session (user_ta_enter_open_session)
--> user_ta_enter
--> tee_mmu_map_param
--> thread_enter_user_mode
--> __thread_enter_user_mode // 返回到S_EL0，调用目标TA的TA_OpenSessionEntryPoint
2.TA_InvokeCommandEntryPoint调用流程如下，在此函数中会对REE传入的地址进行校验。
__tee_entry_std
--> entry_invoke_command
--> copy_in_param
--> set_tmem_param // 如果是memref类型，则调用set_tmem_param分配共享内存
--> msg_param_mobj_from_nocontig
--> mobj_mapped_shm_alloc
--> mobj_reg_shm_alloc // 最终会调用 core_pbuf_is来检查RRE传入的PA是否在非安全内存地址 范围内
--> tee_ta_get_session
--> tee_ta_invoke_command
--> check_params
--> sess->ctx->ops->enter_invoke_cmd (user_ta_enter_invoke_cmd)
--> user_ta_enter
--> tee_mmu_map_param // 映射用户空间地址 (S_EL0)
--> tee_ta_push_current_session
--> thread_enter_user_mode // 返回S_EL0相应 的TA中执行TA_InvokeCommandEntryPoint
通过以上代码分析可知，在调用TA的TA_InvokeCommandEntryPoint函数之前会对REE侧传入的参数类型进行检查 ，在TA代码中使用REE传入参数作为内存地址的场景下，如果未校验对应的参数类型或者参数类型为TEEC_VALUE_INPUT（与实际使用参数类型不匹配），则会绕过上面core_pbuf_is对REE传入PA的检查 ，可以传入任意值，这个值可以为安全内存PA，这样就可以导致以S_EL0权限读写任意安全内存。
总结
TEE作为可信执行环境，通常用于运行处理指纹、人脸、PIN码等关键敏感信息的可信应用，即使手机被ROOT，攻击者也无法获取这些敏感数据。因此TEE侧程序的安全至关重要，本文深入分析了TRUSTZONE物理内存隔离、TEEOS内存管理及TEE侧对REE传入地址的校验。在了解了这些原理之后，我们就可以进行漏洞挖掘了， 当然也能写出简单有效的FUZZ工具。只有对漏洞原理、攻击方法进行深入的理解 ，才能进行有效的防御。
PS: 荣耀安全实验室是公司内专注于攻防研究的部门，这里有自由和开放的技术研究氛围，待遇优厚，欢迎有志于移动安全的大牛小牛加入我们！有意请联系：ryaqgf@gmail.com，工作地点：北京
参考
1.TrustZone Address Space Controller TZC-380 Technical Reference Manual
2.GlobalPlatform Device Technology TEE Client API Specification
3.GlobalPlatform Device Technology TEE Internal API Specification
4.Arm Trusted Firmware
5.OP-TEE
