1.概述
众所周知，Android是分层架构的。顶层应用层，Android会随系统一起打包一些核心应用（日历、短信、电话等），均是使用java语言编写；Java框架层也就是我们所说的Framework，里面主要为一些ActivityManagerService、PackageManageService等等，我们所编写的android代码能够正常的识别和动作都要依赖这一层的支持，由java语言实现；而Native层为一些本地服务和链接库，例如我们需要一个复杂的运算如果使用java去编写效率会很低，该层一般用c++开发，因语言的差异此时要与上层编写的java代码互通，就需要使用android中的jni机制；Android底层是在linux内核基础上做一些裁剪和定制，并运行了一个Dalvik/Art虚拟机，所有的应用都需要运行在虚拟机上。当程序代码趋向底层时对其的破译、逆向分析难度也就会增大从而安全性和隐蔽性也就有了良好的保障，而黑客也正是利用这一点对其开发的程序加上了一层保护伞。
近期，暗影实验室发现了一款app,此类恶意程序启动后，隐藏启动图标，防止用户主动查杀，而其真正目的是在后台窃取用户隐私。经过对该app的挖掘分析，发现其将自身的敏感且关键的信息写到了本地层，该篇文章即通过此示例讲述了Native层的逆向以及对ARM汇编代码的解析，最后提取出我们所需要的关键信息。
2.样本信息
恶意程序基本信息如下表：
| 应用名称 | 样本md5 | 包名 |
| 相片 | 762B9874707BA9305914F4528D08CD2C | com.swift.a45 |
表2-1 样本基本信息

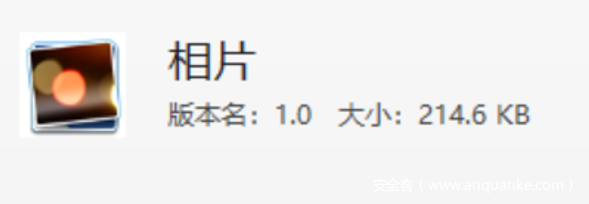

恶意程序安装信息如下图：
表2-2 样本安装信息
恶意程序签名信息如下表：
| 所有者 | CN=8y9u43,OU=ht97uig,O=tiug543,L=yf54543,ST=uyfh543,C=86 |
| 发布者 | CN=8y9u43,OU=ht97uig,O=tiug543,L=yf54543,ST=uyfh543,C=86 |
| 序列号 | 6BDF7DA9 |
| 证书MD5 | 8C63C8499087821D567D2EE16B8C57C3 |
| 证书SHA1 | 53760FC838C5C4DD7FCD825FBDAAA49A0B42EC0D |
表2-3 样本签名信息
3.Native层逆向逻辑分析流程
4.代码分析
4.1 启动项与加载项
该程序采用传统的启动方式，即MainActivity的onCreate方法，随后通过Intent跳转到后台服务执行恶意操作。

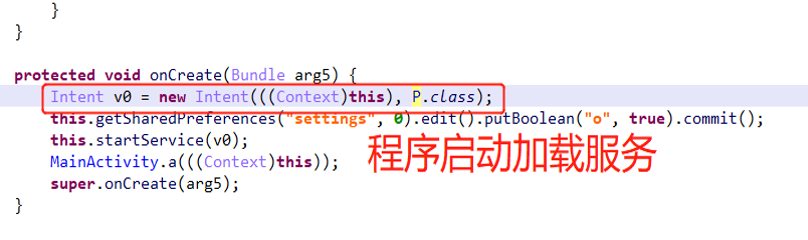

图4-1-1 启动项
启动服务-关键信息切入点：
图4-1-2 加载项
4.2 NativeMethod

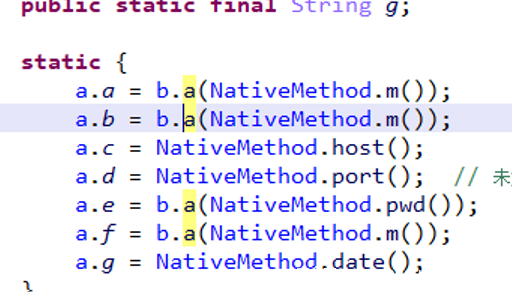

该应用为了提高隐蔽性已将个人数据隐藏至本地层，在启动服务后加载指定函数，调用本地方法，从本地拿取所需的关键数据。
图4-2-2加载so与本地方法
4.3 通过Jni完成函数的调用
JNI作为与本地数据传递的桥梁，通过其可以实现Java代码里调用C、C++等语言的代码，如下为加载到本地层的关键函数信息
图4-3-1 JNI函数调用模块
此时需注意通过JNI调用本地方法的书写方式:
- 格式 = Java_包名_类名_需要调用的方法名
- Java必须大写
- 对于包名，包名里的.要改成_，_要改成_1。
如包名为scut.carson_ho.ndk_demo，则需要改成scut_carson_1ho_ndk_1demo
4.4 解析ARM指令
找到调用的函数后，我们可以将其转换成汇编伪指令，进一步解读其含义，此时应注意code位数与指令模式以便进行偏移的计算。
4.4.1 ARM关键函数信息
邮箱信息指令逻辑

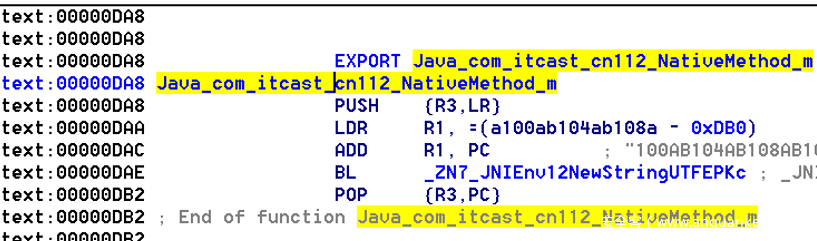

图4-4-1-1 arm-邮箱账号函数块
密码信息指令逻辑

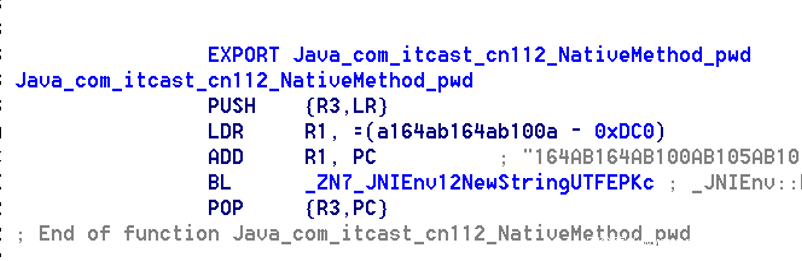

图4-4-1-2 arm-邮箱密码函数块

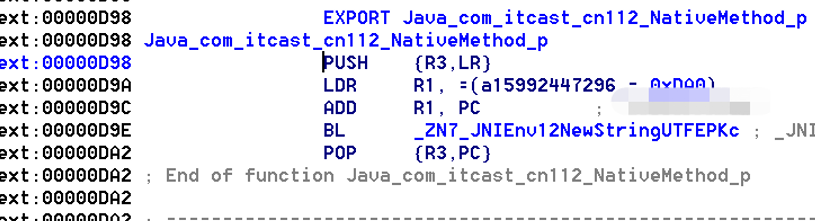

号码信息指令逻辑
图4-4-1-3 arm-手机号信息
众所周知，25端口为SMTP协议主要用于发送邮件，也被很多木马程序所利用。

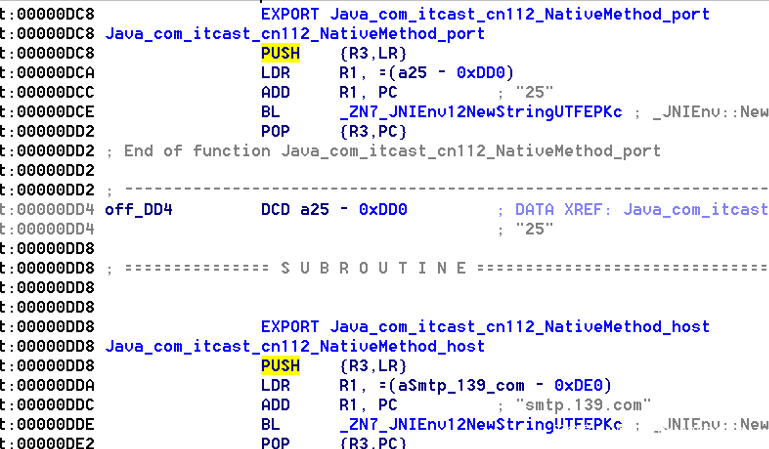

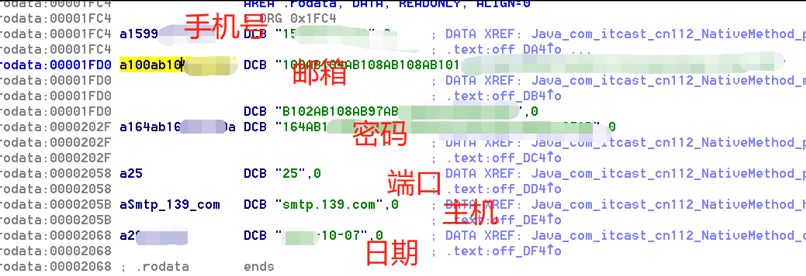

图4-4-1-4 arm-端口号及主机信息
4.4.2 ARM指令解析
因结构与计算方式大同小异，仅以上述邮箱和密码为例
图4-4-2-1 邮箱信息
图4-4-2-2 加密数据信息
首先，通过指令地址的对应关系及指令长度可知该指令为Thumb指令，关于指令模式也可根据T标志位得知，T=0为ARM模式,T=1为Thumb模式；
若要解析ARM指令，首先要明确其指令模式，Thumb指令可以是16位也可以是32位，ARM指令为32位，而新版本的ARM已经64位了，寄存器也从R改为了X。ARM程序和Thumb程序可相互调用，相互之间的状态切换开销几乎为零。
通过分析可知，该应用为Thumb与arm指令结合使用，而关键的函数调用则为Thumb指令。

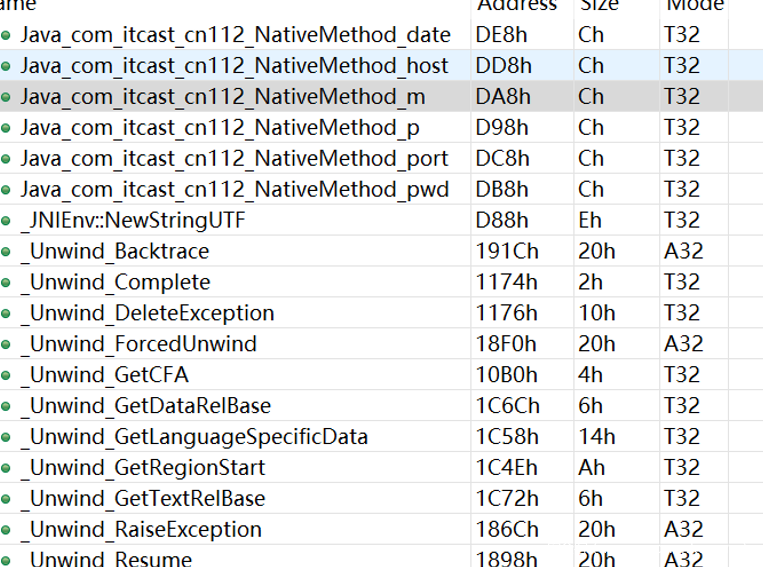

图4-4-2-3 函数指令模式

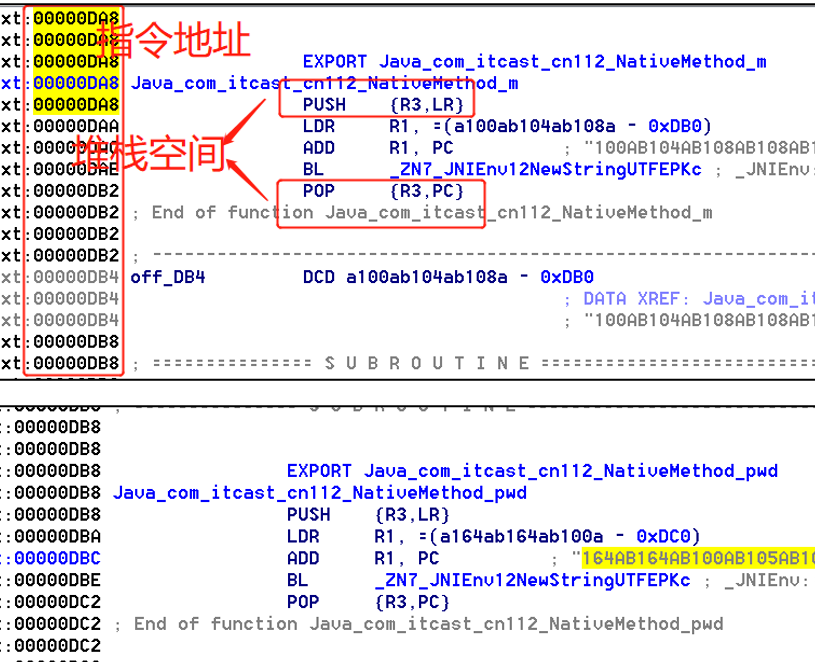

PUSH {R3,LR}与POP{R3,PC}用于开辟空间，申请了多少空间，当程序执行完毕后就需要释放多少空间，堆栈平衡原理，否则会造成地址或内存混乱程序崩溃；
使用LDR指令通过寄存器的寻址，加载R1寄存器。
邮箱账号：
此时R1寄存器取址为：R1，=(a100ab104ab108a – 0xDB0)
当前PC取址：00000DAC
a100ab104ab108a取址：rodata:00001FD0
取得如上字符串后，通过Bl指令跳转到JNIEnv，进行字符串转化，将值返回到调用者。
邮箱密码：
此时R1寄存器取址为：R1, =(a164ab164ab100a – 0xDC0)
当前PC取址：00000DAC
a100ab104ab108a取址：rodata:00001FD0
当前PC取址：00000DBC
取得如上字符串后，通过Bl指令跳转到JNIEnv，进行字符串转化，将值返回到调用者。
4.5 指令计算
因PC指令用来存放当前欲执行指令的地址，ARM是冯诺依曼结构，同时采用流水线工作原理，对于三级流水线（最少也是三级），有取址、译码、执行阶段。那么当执行当前语句时，PC的值就是指向下第2条指令（以当前指令为参考系），这就是我们所说的地址重定位，即地址重定位地址=偏移地址+当前PC地址因如上指令采用的为Thumb指令，当执行到PC时实际地址需+4，ARM指令模式需+8。所以得到如下计算
邮箱账号模块指令计算流程：
R1+PC=(a100ab104ab108a – 0xDB0)+DAC+4=1FD0-0xDB0+DAC+4=1FD0
即关键信息就在地址1FD0处，值的加密信息如下图
邮箱密码模块指令计算流程：
R1+PC=(a164ab164ab100a – 0xDC0)+DBC+4=202F-0xDC0+DBC+4=202F
即关键信息就在地址202F处，值的加密信息如下图

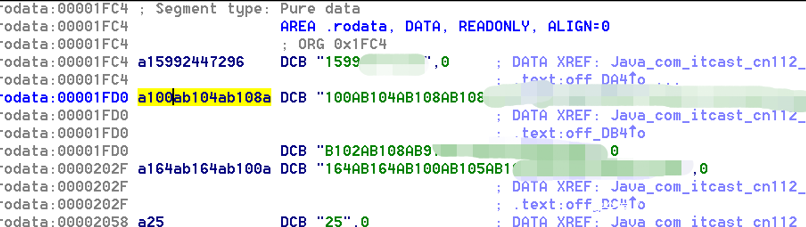

图4-5-1 寻址到的加密数据信息
4.6 解密
将拿到的本地数据通过拟写好的解密算法解密，该算法即是将拿到的字符串以“AB”字符分割，随后将分割出的字符逐个解析成整型进行算数运算（将所有值-51）最后再重组成新的字符串得以返回。
图4-6-1 解密算法封装
解密算法如下：

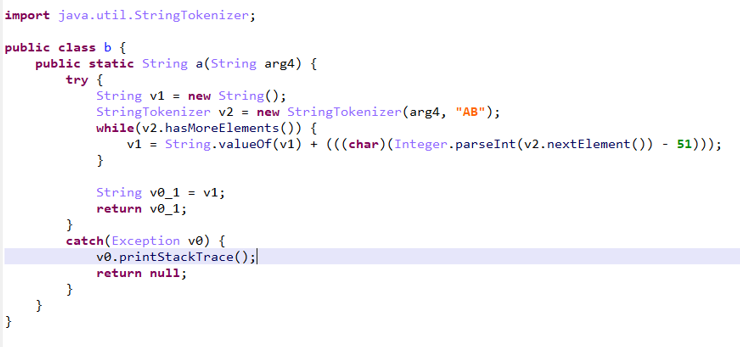

图4-6-2 解密算法
StringTokenizer是java中object类的一个子类，属于 java.util 包，用于分割字符串，该算法即是将拿到的字符串以“AB”字符分割。
解密后得到我们想要的本地关键数据，邮箱和密码
也可通过码表得出上述结果

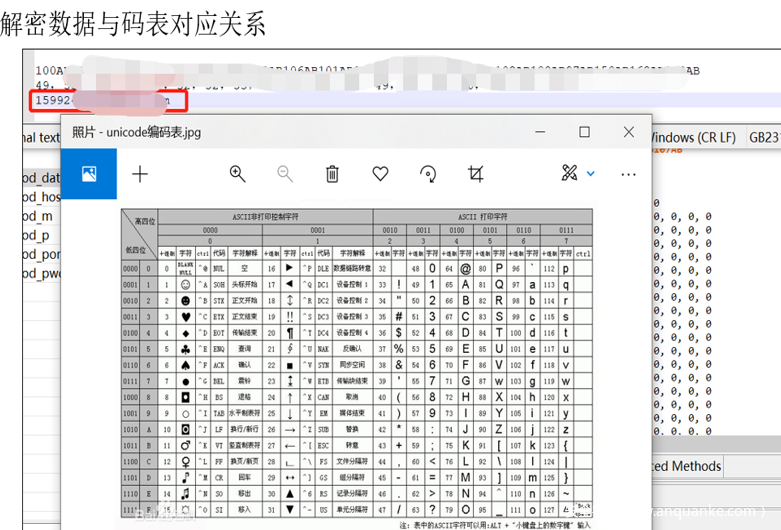

图4-6-5 通过码表匹配结果
5.修复方法
当用户不慎安装恶意app后，处理方式有四个步骤，用户可以通过以下方法卸载：
（1）立即关闭所有网络连接（断开手机移动网络和wlan），在未删除app前，建议禁止网络连接；
（2）在手机设置的应用信息中找到应用图标，点击卸载；
（3）当恶意程序已经运行且隐藏了图标，此时应在手机正在运行的程序中，找到该应用停止并卸载，若已激活了设备管理器需找到管理器界面停止授权并卸载。
（4）如果以上方法都无法删除，备份一些重要数据到电脑，然后恢复出厂设置。如果不放心，也可选择重置手机，以此规避已经投放到手机上的恶意负载的攻击。
6.安全建议
恒安嘉新暗影移动安全实验室在此提醒广大用户，不轻易相信陌生人，不轻易点击陌生人发送的链接，不轻易下载不安全应用，不安装非正规途径来源的APP。用户可以采用以下方式来阻止恶意软件攻击：
谨慎打开未知短信的下载链接。
避免点击网页中的链接或下载附件。
仅从受信任的来源下载应用程序，建议去正规的应用市场或官方下载。
适时升级系统，常做对手机进行扫描查杀
