0x0 前言
在内网渗透中,通常为了团队协作和代理的稳定性，我会选择一个合适且持久的沦陷主机来通过docker一键搭建OpenVPN，但是对于通过钓鱼等方式获取到window工作机器，用来搭建OpenVPN显然是不太方便(个人觉得过于笨重,安装麻烦且容易被发现),所以当时自己就在网上物色一些比较轻便、稳定、高速且支持socks代理的工具来满足自己的场景需求。
0x1 前置知识
0x1.1 socks 协议
socks是一种网络传输协议,主要用于客户端与外网服务器之间通讯的中间传递。SOCKS是”SOCKetS”的缩写。
当防火墙)后的客户端要访问外部的服务器时，就跟SOCKS代理服务器连接。这个代理服务器控制客户端访问外网的资格，允许的话，就将客户端的请求发往外部的服务器。
这个协议最初由David Koblas开发，而后由NEC的Ying-Da Lee将其扩展到SOCKS4。最新协议是SOCKS5，与前一版本相比，增加支持UDP、验证，以及IPv6。
根据OSI模型，SOCKS是会话层的协议，位于表示层与传输层之间。
SOCKS协议不提供加密
可以简单理解为socks是一种代理协议，处于中介的角色，被大多数软件所支持，支持多种协议的数据转发。
0x1.2 kcp协议
KCP是一个快速可靠协议，能以比 TCP浪费10%-20%的带宽的代价，换取平均延迟降低 30%-40%，且最大延迟降低三倍的传输效果。纯算法实现，并不负责底层协议（如UDP）的收发，需要使用者自己定义下层数据的发送方式，以 callback的方式提供给 KCP。连时钟都需要外部传递进来，内部不会有任何一次系统调用。
TCP是为流量设计的（每秒内可以传输多少KB的数据），讲究的是充分利用带宽。而 KCP是为流速设计的（单个数据从一端发送到一端需要多少时间），以10%-20%带宽浪费的代价换取了比 TCP快30%-40%的传输速度。
可以简单理解为基于udp的KCP协议就是在保留UDP高传输速度的同时尽可能地提高了可靠性。
0x2 frp的使用
通过阅读frp的说明文档,可以知道frp支持相当多的功能,有兴趣的可以自行挖掘一下。
这里只说明下自己在内网渗透中最常使用的配置,主要涉及到稳定性和加密两个点。
0x2.1 kcp模式对比
在网络环境比较差的时候，使用kcp能够有效提高传输效率。
(1) 没有开启kcp模式
frps.ini
[common]
bind_addr = 0.0.0.0
bind_port = 7000
# IP 与 bind_addr 默认相同，可以不设置
# dashboard_addr = 0.0.0.0
# 端口必须设置，只有设置web页面才生效
dashboard_port = 7500
# 用户密码保平安
dashboard_user = xq17
dashboard_pwd = admin888
# 允许客户端绑定的端口
#allow_ports = 40000-50000
frpc.ini
[common]
server_addr = 101.200.157.195
server_port = 7000
[plugin_socks5]
type = tcp
remote_port = 6005
plugin = socks5
plugin_user = abc
plugin_passwd = abc
(2) 开启KCP
frps.ini [common] 下添加 kcp_bind_port参数即可
[common]
bind_addr = 0.0.0.0
bind_port = 7000
# 开启kcp模式
kcp_bind_port = 7000
# IP 与 bind_addr 默认相同，可以不设置
# dashboard_addr = 0.0.0.0
# 端口必须设置，只有设置web页面才生效
dashboard_port = 7500
# 用户密码保平安
dashboard_user = xq17
dashboard_pwd = admin888
# 允许客户端绑定的端口
#allow_ports = 40000-50000
frpc.ini [common]下添加protocol=kcp即可
[common]
server_addr = 101.200.157.195
# kcp监听的端口
server_port = 7000
protocol = kcp
[plugin_socks5]
type = tcp
remote_port = 6005
plugin = socks5
plugin_user = abc
plugin_passwd = abc
可以看到无论在下载还是延迟上都有了很大的优化,由于支持端口复用, 就算环境不支持kcp也不会出错，所以这个选项建议默认开启。
0x2.2 TLS 加密模式对比
从 v0.25.0 版本开始 frpc 和 frps 之间支持通过 TLS 协议加密传输。通过在 frpc.ini 的 common 中配置 tls_enable = true 来启用此功能，性更高。
为了端口复用，frp 建立 TLS 连接的第一个字节为 0x17。
通过将 frps.ini 的 [common] 中 tls_only 设置为 true，可以强制 frps 只接受 TLS 连接。
注意: 启用此功能后除 xtcp 外，不需要再设置 use_encryption。
(1) 没有开启TLS加密
当没有开启TLS加密的时候,我们可以用WireShark抓包分析一下流量。
规则: ip.dst == 101.200.157.195 || tcp.port == 7000 || udp.port == 7000
由于开启了KCP所以抓到的包走的是UDP协议。
通过观测udp stream, 可以看到:
前面4次udp数据报可以看到client和Server进行版本、任务信息的校鉴过程。

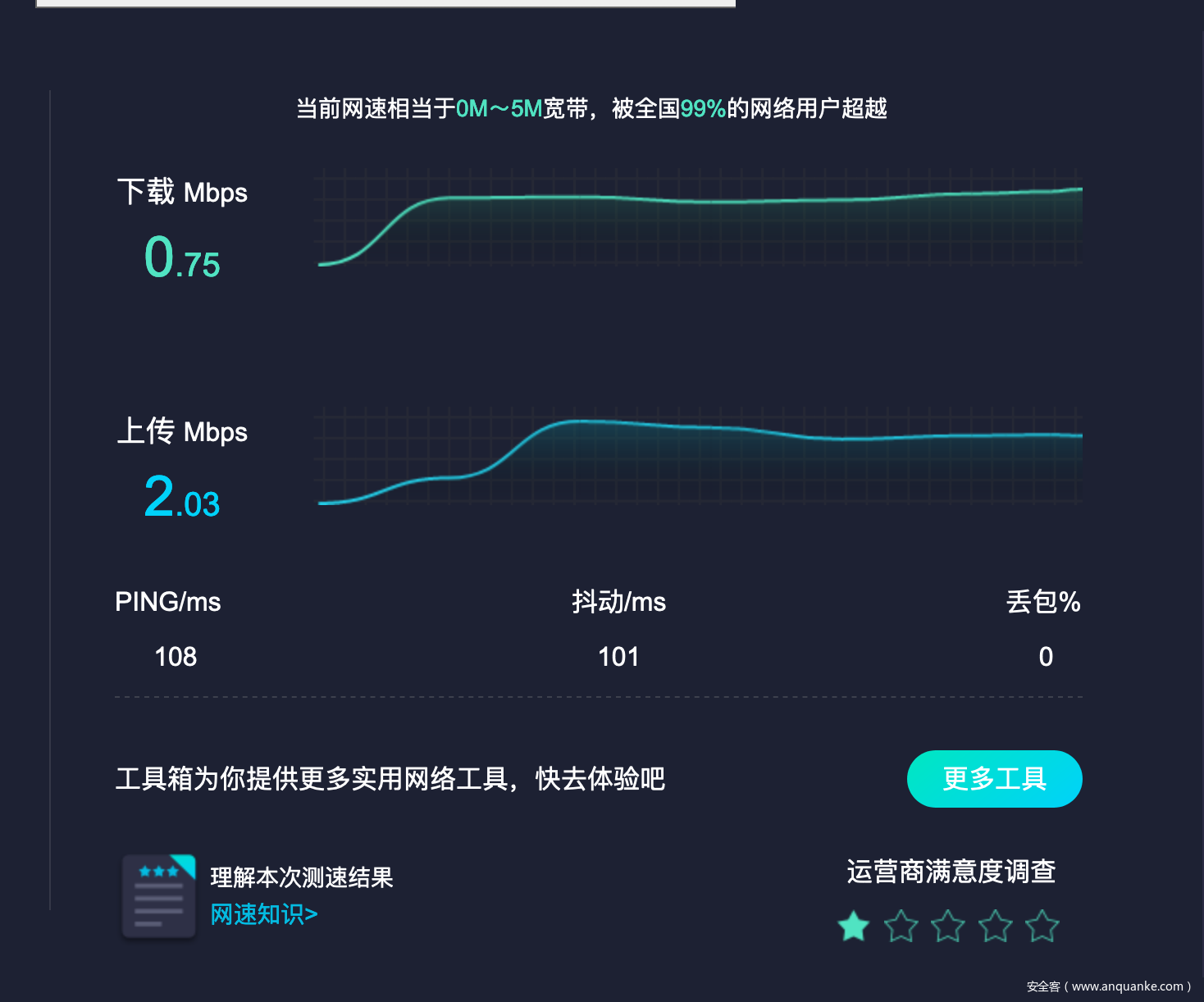

我们尝试使用socks5的插件请求https://www.speedtest.cn/ 这个网站进行测速,然后观察wireshark的流量情况。
查看Firefox 使用socks5的流量规则: tcp.port == 6006

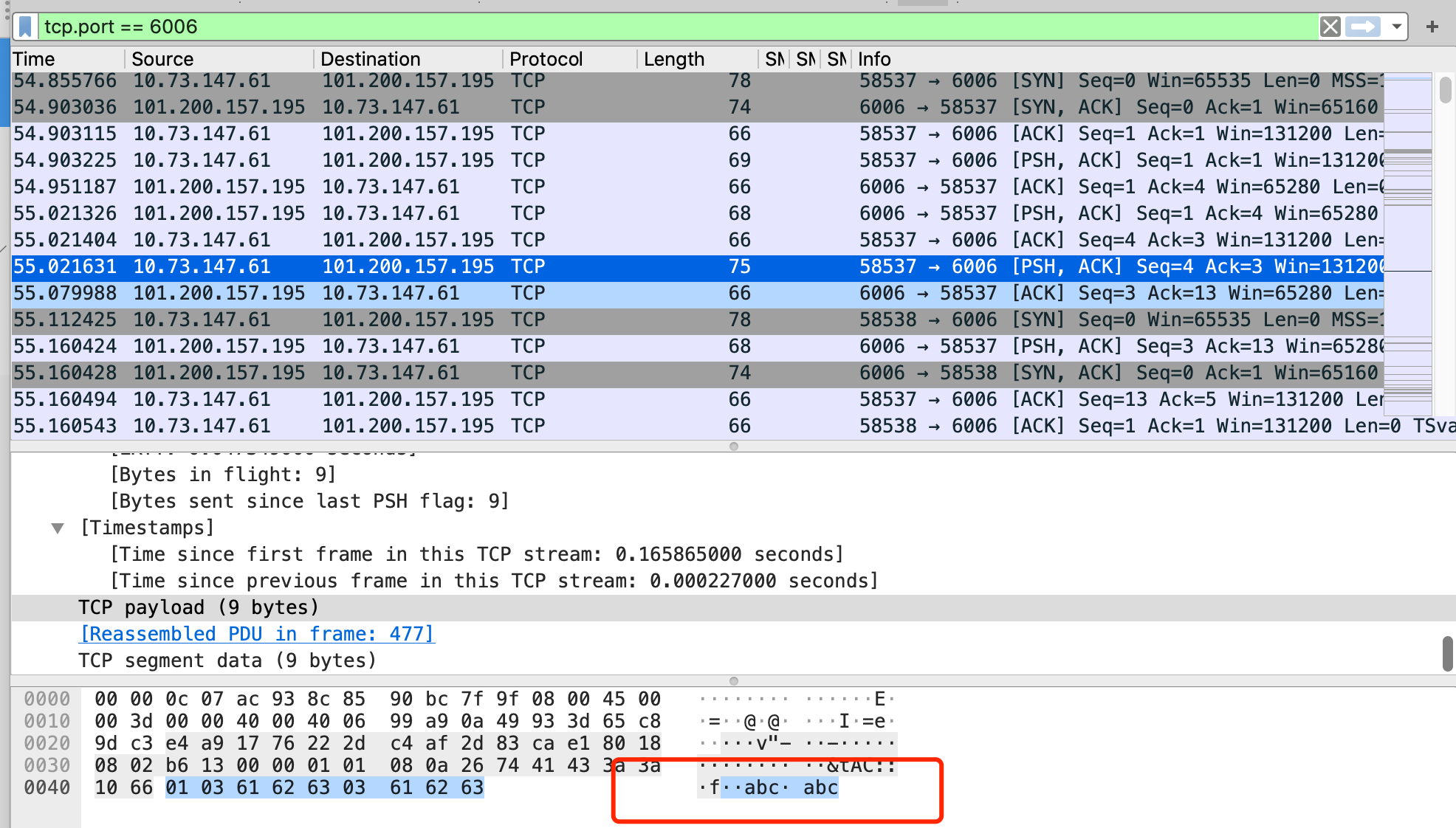

可以看到的确进行了socks的用户和密码检验，这里不知道是不是客户端的原因, wireshark没识别出socks5的协议，导致我们不能很直观地看出对应字段的表示的内容。
直接跟踪流
可以看到信息发送和返回都是明文传输的,这个其实关系不大,因为这些信息是暴露在我们这边,我们再分析下client端的数据交互。

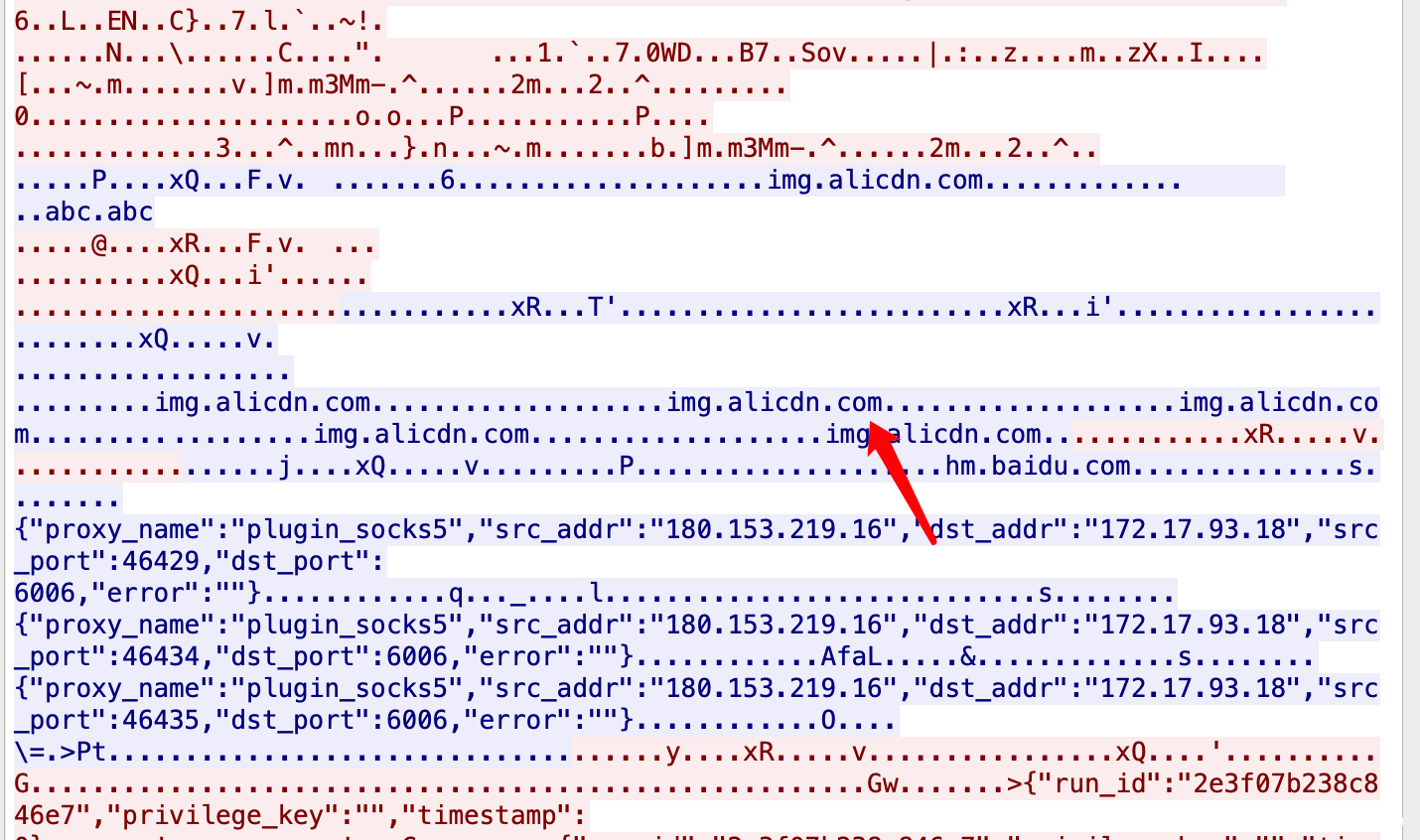

可以看到前面几个包都是再进行一些数据交换，其中出现了很多特定特征,我们可以跟踪udp stream
其中数据也没有进行加密
在这种代理模式下，是很容易被拦截的，数据传输安全得不到保证。
(2) 开启TLS加密
只需在frpc.ini 的 [common] 中配置tls_enable = true 来启用此功能
[common]
server_addr = 101.200.157.195
server_port = 7000
protocol = kcp
tls_enable = true
[plugin_socks5]
type = tcp
remote_port = 6006
plugin = socks5
plugin_user = abc
plugin_passwd = abc
我们再通过wireshark看下流量的情况:
可以看到整个流量过程都已经被加密了。
网络传输的质量保持也良好,不过出现了比较多EOF的错误,不知道是否会对某些情况产生影响。
0x2.3 负载均衡
如果我们同时拿到了多台内网机器,为了进一步提高代理的稳定性，同时也希望避免沦陷主机资源负载过高等异常情况。我们可以考虑使用frp的负载均衡的配置来分担流量,同时开启frp自带的健康检查，避免出现服务单点故障，从而实现高可用架构的稳定代理。
查阅相关文档，得知其用法:
server: frps.ini
[common]
bind_addr = 0.0.0.0
bind_port = 7000
kcp_bind_port = 7000
# IP 与 bind_addr 默认相同，可以不设置
# dashboard_addr = 0.0.0.0
# ，只有设置web页面才生效
dashboard_port = 7500
# 用户密码保平安
dashboard_user = xq17
dashboard_pwd = admin888
client1: frpc.ini
[common]
server_addr = 101.200.157.195
# kcp监听的端口
server_port = 7000
protocol = kcp
[client_socks5_one]
type = tcp
remote_port = 6005
plugin = socks5
# 启用健康检查，类型为 tcp
health_check_type = tcp
# 建立连接超时时间为 3 秒
health_check_timeout_s = 3
# 连续 3 次检查失败，此 proxy 会被摘除
health_check_max_failed = 3
# 每隔 10 秒进行一次健康检查
health_check_interval_s = 10
# 负载均衡配置客户组
group = load_balance
group_key = 123
client2: frpc.ini
[common]
server_addr = 101.200.157.195
# kcp监听的端口
server_port = 7000
protocol = kcp
[client_socks5_two]
type = tcp
remote_port = 6005
plugin = socks5
# 启用健康检查，类型为 tcp
health_check_type = tcp
# 建立连接超时时间为 3 秒
health_check_timeout_s = 3
# 连续 3 次检查失败，此 proxy 会被摘除
health_check_max_failed = 3
# 每隔 10 秒进行一次健康检查
health_check_interval_s = 10
# 负载均衡配置客户组
group = load_balance
group_key = 123
可以看到流量被平均分配到了两个负载的机器上:
0x3 frp client执行流程分析
这里主要分析客户端: frp/cmd/frpc/main.go
从入口开始跟起:
可以发现处理参数使用的是 cobra库
在这里定义了持久的参数,其中cfgFile默认值是./frpc.ini, 通过阅读文档,RunE 获取函数后对函数进行操作的函数
跟进runClient
首先加载配置文件内容给content,然后parseClientCommonCfg对配置文件内容进行解析,我们看下解析的规则
跳过一些中间函数
可以看到配置文件中的内容安装key装进了cfg里面,后面这句就是加载自己定义配置
pxyCfgs, visitorCfgs, err := config.LoadAllConfFromIni(cfg.User, content, cfg.Start)
原理差不多,也是只提取定义好的key然后装进cfg
解析完所有配置文件到cfg,真正开始启动服务
err = startService(cfg, pxyCfgs, visitorCfgs, cfgFilePath)
其中pxyCfgs主要存放的内容就是我们添加的插件的配置,
接着会尝试登陆到服务器,然后返回conn和session
然后开始进去ConnectServerByProxyWithTLS->ConnectServerByProxy
和服务器尝试建立连接:
这里就开始建立tcp的连接:
然后用建立好的连接，发了个0x17的字符，代表等下要建立tls加密传输,然后进入了
然后tls.client重新封装的net.conn为tls.conn,作为后续的tls交互使用
然后后面就是利用fmux继续封装，用来实现多路复用,返回conn=stream,用来后续的链接
…因为有链接时超时的限制，这里我们直接跟下一个关键断点.
这里主要是yamux建立应用流通道时基于tcp的交互。
最后发送登录信息给服务端完成:
