条件执行
在之前讨论CPSR寄存器那部分时，我们大概提了一下条件执行这个词。条件执行用来控制程序执行跳转，或者满足条件下的特定指令的执行。相关条件在CPSR寄存器中描述。寄存器中的比特位的变化决定着不同的条件。比如说当我们比较两个数是否相同时，我们使用的Zero比特位(Z=1)，因为这种情况下发生的运算是a-b=0。在这种情况下我们就满足了EQual的条件。如果第一个数更大些，我们就满足了更大的条件Grater Than或者相反的较小Lower Than。条件缩写都是英文首字母缩写，比如小于等于Lower Than(LE)，大于等于Greater Equal(GE)等。

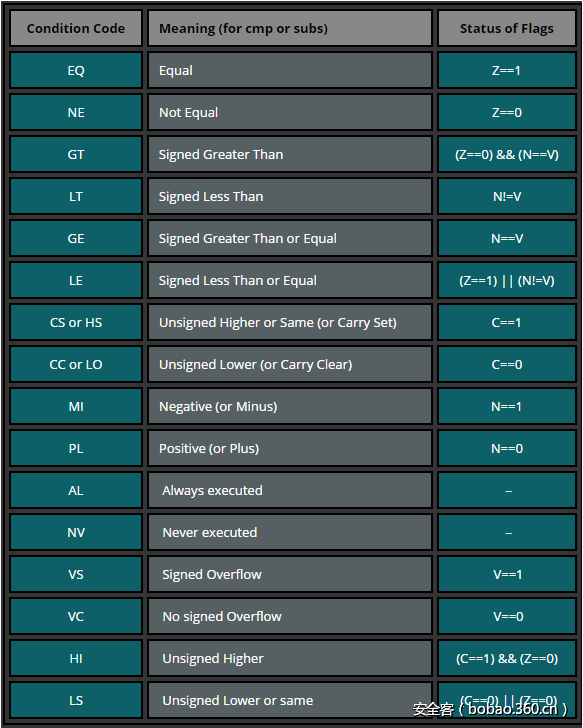

下面列表是各个条件的含义以及其检测的状态位(条件指令都是其英文含义的缩写，为了便于记忆不翻译了)：
我们使用如下代码来实践条件执行相加指令：
.global main
main:
mov r0, #2 /* 初始化值 */
cmp r0, #3 /* 将R0和3相比做差，负数产生则N位置1 */
addlt r0, r0, #1 /* 如果小于等于3，则R0加一 */
cmp r0, #3 /* 将R0和3相比做差，零结果产生则Z位置一，N位置恢复为0 */
addlt r0, r0, #1 /* 如果小于等于3，则R0加一R0 IF it was determined that it is smaller (lower than) number 3 */
bx lr上面代码段中的第一条CMP指令将N位置一同时也就指明了R0比3小。之后ADDLT指令在LT条件下执行，对应到CPSR寄存器的情况时V与N比特位不能相同。在执行第二条CMP前，R0=3。所以第二条置了Z位而消除了N位。所以ADDLT不会执行R0也不会被修改，最终程序结果是3。
Thumb模式中的条件执行
在指令集那篇文章中我们谈到了不同的指令集，对于Thumb中，其实也有条件执的(Thumb-2中有)。有些ARM处理器版本支持IT指令，允许在Thumb模式下条件执行最多四条指令。
相关引用：http://infocenter.arm.com/help/index.jsp?topic=/com.arm.doc.dui0552a/BABIJDIC.html
指令格式：Syntax: IT{x{y{z}}} cond
cond 代表在IT指令后第一条条件执行执行指令的需要满足的条件。
x 代表着第二条条件执行指令要满足的条件逻辑相同还是相反。
y 代表着第三条条件执行指令要满足的条件逻辑相同还是相反。
z 代表着第四条条件执行指令要满足的条件逻辑相同还是相反。
IT指令的含义是“IF-Then-(Else)”，跟这个形式类似的还有：
IT，If-Then，接下来的一条指令条件执行。
ITT，If-Then-Then，接下来的两条指令条件执行。
ITE，If-Then-Else，接下来的两条指令条件执行。
ITTE，If-Then-Then-Else，接下来的三条指令条件执行。
ITTEE，If-Then-Then-Else-Else，接下来的四条指令条件执行。
在IT块中的每一条条件执行指令必须是相同逻辑条件或者相反逻辑条件。比如说ITE指令，第一条和第二条指令必须使用相同的条件，而第三条必须是与前两条逻辑上相反的条件。这有一些ARM reference上的例子：
ITTE NE ; 后三条指令条件执行
ANDNE R0, R0, R1 ; ANDNE不更新条件执行相关flags
ADDSNE R2, R2, #1 ; ADDSNE更新条件执行相关flags
MOVEQ R2, R3 ; 条件执行的move
ITE GT ; 后两条指令条件执行
ADDGT R1, R0, #55 ; GT条件满足时执行加
ADDLE R1, R0, #48 ; GT条件不满足时执行加
ITTEE EQ ; 后两条指令条件执行
MOVEQ R0, R1 ; 条件执行MOV
ADDEQ R2, R2, #10 ; 条件执行ADD
ANDNE R3, R3, #1 ; 条件执行AND
BNE.W dloop ; 分支指令只能在IT块的最后一条指令中使用错误的格式：
IT NE ; 下一条指令条件执行

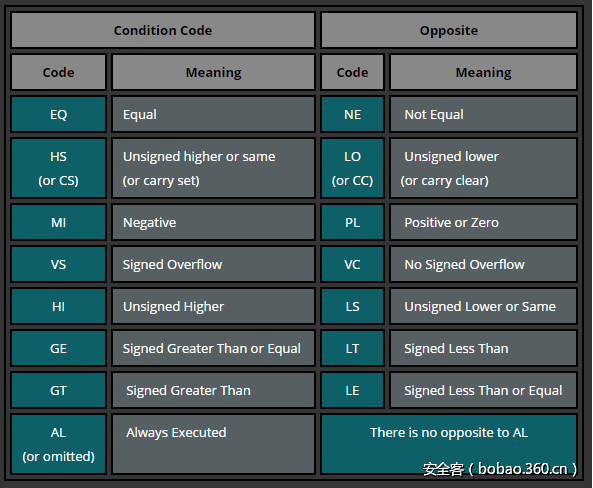

ADD R0, R0, R1 ; 格式错误：没有条件指令下图是条件指令后缀含义以及他们的逻辑相反指令：
让我们试试下面这段代码：
.syntax unified @ 这很重要！
.text
.global _start
_start:
.code 32
add r3, pc, #1 @ R3=pc+1
bx r3 @ 分支跳转到R3并且切换到Thumb模式下由于最低比特位为1
.code 16 @ Thumb模式
cmp r0, #10
ite eq @ if R0 == 10
addeq r1, #2 @ then R1 = R1 + 2
addne r1, #3 @ else R1 = R1 + 3
bkpt.code16是在Thumb模式下执行的代码。这段代码中的条件执行前提是R0等于10。ADDEQ指令代表了如果条件满足，那么就执行R1=R1+2，ADDNE代表了不满足时候的情况。
分支指令
分支指令(也叫分支跳转)允许我们在代码中跳转到别的段。当我们需要跳到一些函数上执行或者跳过一些代码块时很有用。这部分的最佳例子就是条件跳转IF以及循环。先来看看IF分支。
.global main
main:
mov r1, #2 / 初始化 a /
mov r2, #3 / 初始化 b /
cmp r1, r2 / 比较谁更大些 /
blt r1_lower / 如果R2更大跳转到r1_lower /
mov r0, r1 / 如果分支跳转没有发生，将R1的值放到到R0 /
b end / 跳转到结束 /
r1_lower:
mov r0, r2 / 将R2的值放到R0 /
b end / 跳转到结束 /
end:
bx lr / THE END /上面的汇编代码的含义就是找到较大的数，类似的C伪代码是这样的:
int main() {
int max = 0;
int a = 2;
int b = 3;
if(a < b) {
max = b;
}
else {
max = a;
}
return max;
}再来看看循环中的条件分支:
.global main
main:
mov r0, #0 / 初始化 a /
loop:
cmp r0, #4 / 检查 a==4 /
beq end / 如果是则结束 /
add r0, r0, #1 / 如果不是则加1 /
b loop / 重复循环 /
end:
bx lr / THE END /对应的C伪代码长这样子:
int main() {
int a = 0;
while(a < 4) {
a= a+1;
}
return a;
}B/BX/BLX
有三种类型的分支指令:
Branch(B)
简单的跳转到一个函数
Branch link(BL)
将下一条指令的入口(PC+4)保存到LR，跳转到函数
Branch exchange(BX) 以及 Branch link exchange(BLX)
与B/BL相同，外加执行模式切换(ARM与Thumb)
需要寄存器类型作为第一操作数:BX/BLX reg
BX/BLX指令被用来从ARM模式切换到Thumb模式。
.text
.global _start
_start:
.code 32 @ ARM模式
add r2, pc, #1 @ PC+1放到R2
bx r2 @ 分支切换到R2
.code 16 @ Thumb模式
mov r0, #1上面的代码将当前的PC值加1存放到了R2中(此时PC指向其后两条指令的偏移处)，通过BX跳转到了寄存器指向的位置，由于最低有效位为1，所以切换到Thumb模式执行。下面GDB调试的动图说明了这一切。
条件分支指令

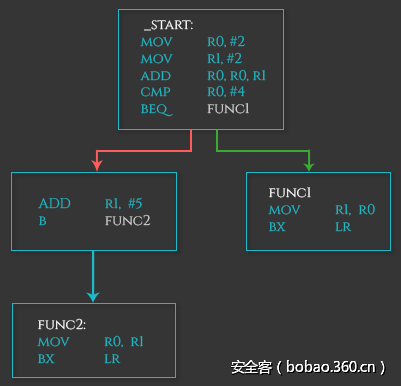

条件分支指令是指在满足某种特定条件下的跳转指令。指令模式是跳转指令后加上条件后缀。我们用BEQ来举例吧。下面这段汇编代码对一些值做了操作，然后依据比较结果进行条件分支跳转。
对应汇编代码如下:
.text
.global _start
_start:
mov r0, #2
mov r1, #2
add r0, r0, r1
cmp r0, #4
beq func1
add r1, #5
b func2
func1:
mov r1, r0
bx lr
func2:
mov r0, r1
bx lr传送门
