0、引言

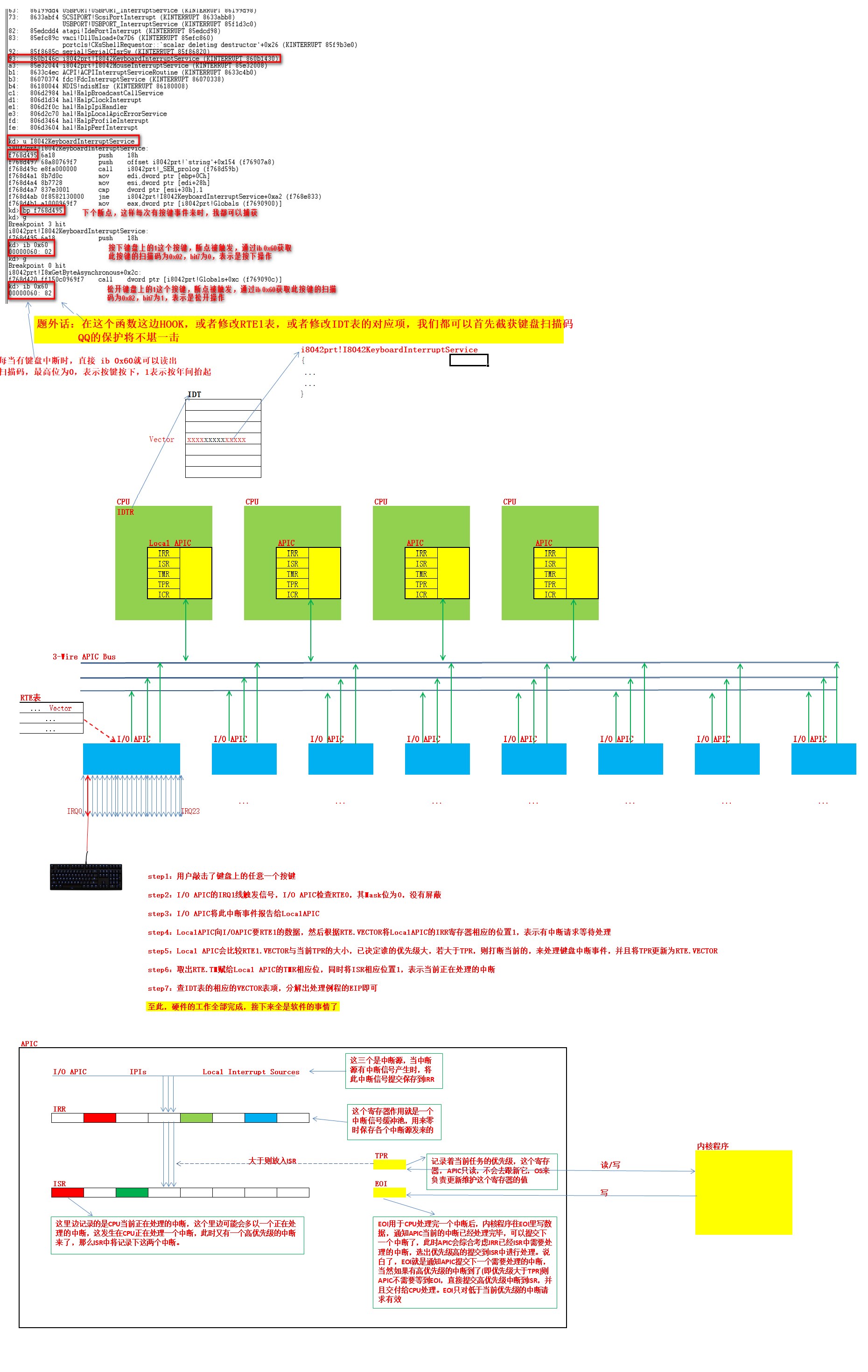

【直接看最后一张图——硬件HOOK，你会感兴趣的】讲解中断或者异常的，大部分书籍仅仅简单的提一句，并没有过多的往深了去讲解。主要原因是想要彻底弄清这个问题，必须要到硬件层面才行，否则都是浅显的失败尝试。很多教cpp的老师，讲解下try catch throw就基本完事了，连try except这些都没讲过，更别说什么全局展开，异常分发了。要想弄明白这底层的原理，不看看代码怎么能说懂了呢？这个系列从异常/中断的起源讲起，一直讲到你的程序是如何接管异常为止，每一个细节都不会跳过。
整个系列涉及到的知识：
1、CPU异常与中断概念与区别；
2、Intel架构中的IDT表与ISR；
3、Windows内核中内核异常分发；
4、Windows内核中用户态异常分发；
5、在调试器里查看PIC中断和APIC中断；
6、硬件HOOK的另类实现
1、基础知识
往下看之前，请各位先问下自己，以下几个问题，如果都了然于胸的话，这小节可以直接跳过；
问题1：异常、中断的本质区别是什么？
问题2：是谁先发现的异常、中断？
问题3：异常、中断是依靠什么方式来管理的？
问题4：CPU是如何将异常转交给OS的?

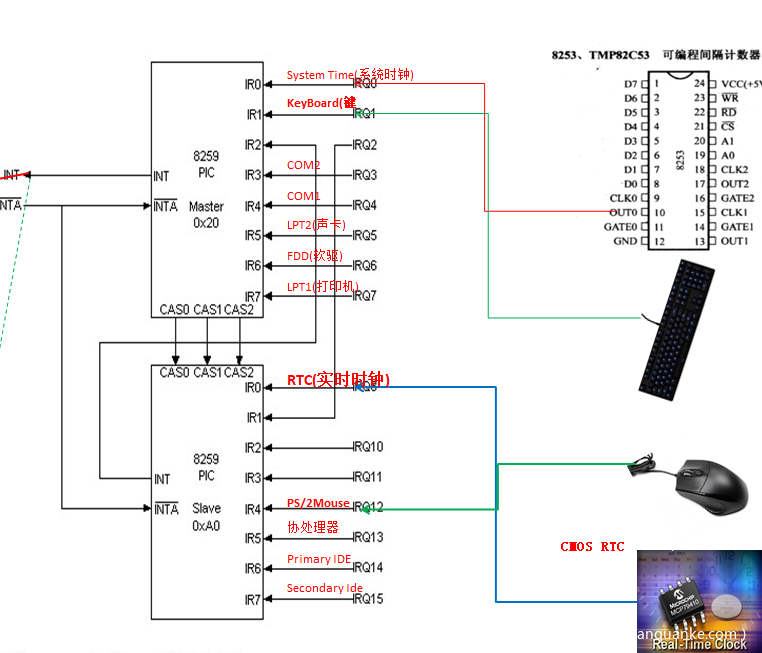

看到这里，说明你没能完全回答上边的内容罗，没关系，接下来一块来看看。首先解释异常是什么。异常就是CPU跑着的过程中，遇到了一些很“郁闷”无解的事情，诸如：无法识别的指令，缺页，硬件错误，除0等等。CPU也不傻，遇到这些问题的时候，它当然不会藏着掖着，他也不背锅，直接甩出去了。再来解释中断是什么。中断就是外设与CPU“打电话”的工具，就是CPU跑的好好的，当然也可以是正睡着觉，突然“有人”来敲门了，比如网卡接收到数据了，串口接收到数据了，RTC定时时间到了，键盘被按下了，鼠标被按下了。。。当这些外部设备需要告知CPU时，他就通过“中断”打个电话给CPU——你这老小子别玩了，来客了，快点接单，不然我就往死了等你。下边给大家画一张图，直观的看一下远古时代，通过两片8259芯片级联的方式来接收外部中断的方式，8259芯片就是俗称的PIC——中断控制器；
简单解释下上图，每一块8259芯片都可以单独使用，IR0-IR7分别时8个中断源，但你知道的，8个够个屁啊，那么多外设，聪明的前辈们当然也知道，一种比较常规的解决方案就是“级联”两块8259芯片，这样就可以搞定15个外设了，对是15个而不是8+8个。那么级联的这两块8259一块称之为Master另一块称之为Slave。还有个问题，鼠标和键盘假设同时触发了一个中断，那8259该如何处理？CPU又该如何处理？嗯，这是个好问题，8259的处理方式很简单，给每个外设设置优先级，按照优先级依次报告给CPU。CPU呢，也是差不多，如果当前没有处理中断，则8259报过来了我就处理，如果当前CPU正在处理中断，那就比较下谁的优先级高就处理谁的。注意，这句话隐含了另一层含义，即CPU可以嵌套处理，当前的高优先级中断处理完毕，CPU会/能够返回到上一个中断程序继续处理未完成的中断。好了，再看下异常，CPU支持哪些异常呢？鬼知道，只有CPU生产厂商才知道，这些都是预定义的，那就来看下Intel的CPU预定义的那些个异常吧。Intel白皮书卷三中相关内容，如下：

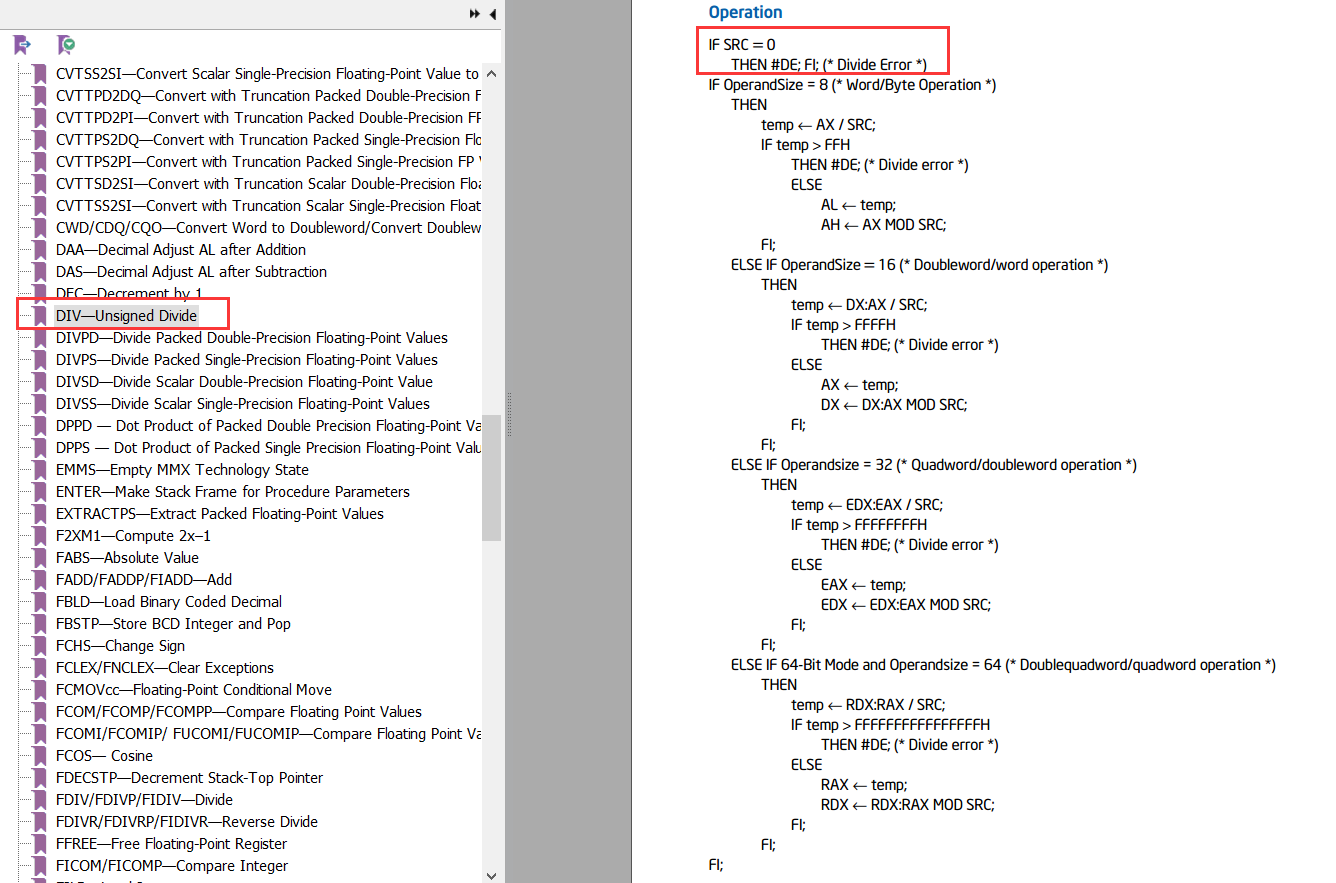

挑几个常规的说一下，比如第一个除0异常，显然就是CPU发现被除数是0了，主动报告了这么一个异常，那么CPU是如何发现的呢？来看看Intel给的检测这个异常的代码：
简单明了，做了检测的，很可能有人会说，这个只是伪代码。其实，你用VHDL或者Verilog开发过CPU，你会发现，你的代码中也是这样写的。大家可以下一些开源的CPU代码验证下。再来看一下三号异常Breakpoint，这个在调试中是用的最多的——喔嚯，居然调试是借助异常来实现的。简单解释下CPU报告这个异常的过程，当CPU内部的译码器译码完，发现当前的指令是“0xCC”，则会通知CPU报告一个断点异常。
好了，总结下几个关键的点：
1、中断是外设需要通信时，通过PIC报告给CPU的；
2、异常是CPU自己跑着跑着发现不对劲，自己报告的；
3、中断是异步的，异常是同步的；
2、PIC与CPU的通信

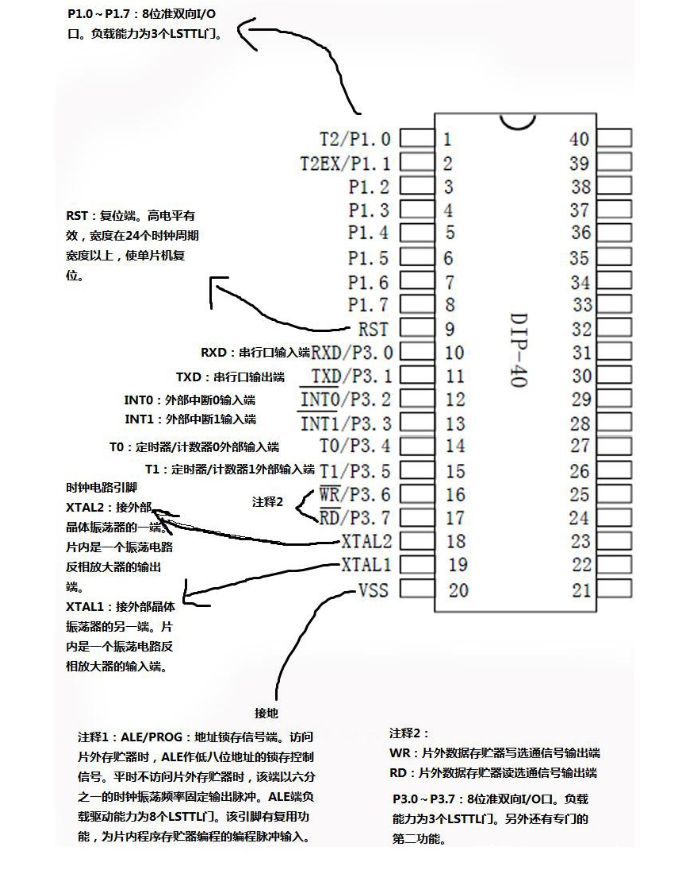

第一节看完后，应该有千千万万个为什么，比如我能猜到一两个；比如没有PIC的话，CPU就不能与外设通信了吗？PIC是怎么把中断号告诉CPU的？ 一个一个来解答，第一个，没有PIC的话，CPU当然可以与外设通信，而且解决方案还不止一种，比如：CPU通过轮循的方式一个一个的询问外设，你有事没，有的话赶紧说，不然下一个。这种方式的缺点显而易见，效率太低——如果外设太多还会导致响应不及时呢。另一种解决方案就是，为每个外设分配一个IO引脚，这样就把PIC给彻底抛弃了，比如51单片机就是这么干的，如下：

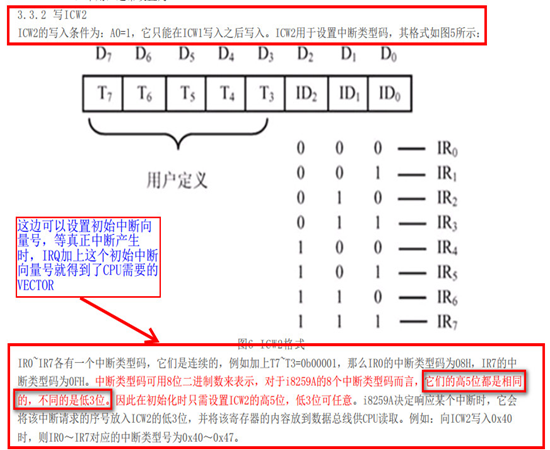

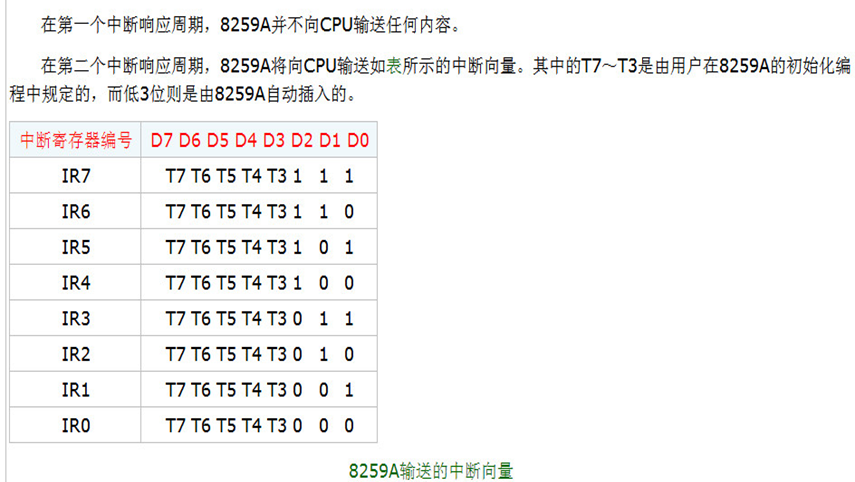

但这也有个很明显的缺陷，外设越多占用的IO脚就越多，显然也划不来。那显然比较下来，还是搞一个PIC要划得来，既然PIC话的来，那如果是15个外设的话，PIC又是如何把中断号告诉CPU的呢？且看我下图所示：

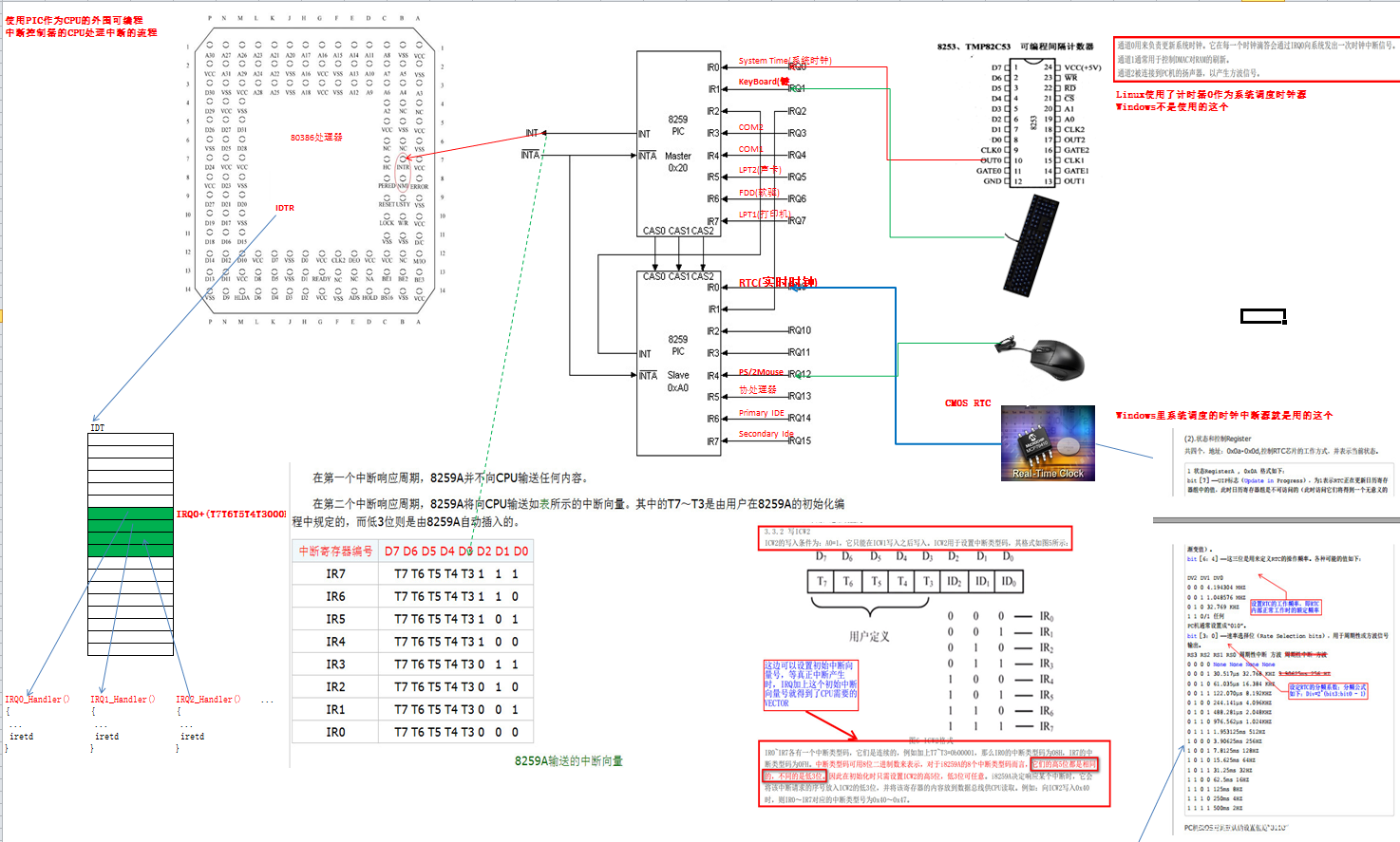

这个过程细节虽然不要扣，但有个映像还是必要的。这些数据可以通过示波器来抓波形看，有条件的可以试试。下边给出一个典型的PIC与CPU连接的系统图；
上图中IDT先不用管，后边会讲解到。当然了这会Windbg怎么能缺席呢，来看一下：
0: kd> !pic
----- IRQ Number ----- 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F
Physically in service: . . . . . . . . . . . . . . . .
Physically masked: Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y
Physically requested: Y . . . . . . . Y Y . . Y . . .
Level Triggered: . . . . . . . Y . Y Y Y . . . .
说明下，Y表示的是yes，即1。
Physically in service：表示当前CPU正在处理的外设；由上图可知，当前没有外设中断被处理；
Physically masked：表示屏蔽掉哪些外设，这是全屏蔽，奇怪不？这个谜题在下一节解开；
Physically requested：表明当前有哪些外设正在请求中断处理；

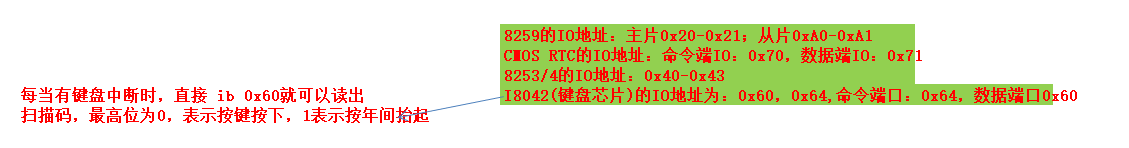

再在Windbg中读一下外设数据吧，前提是你要知道一些外设的IO端口，整理了下，如图所示：

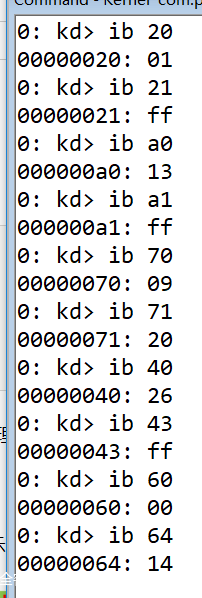

Windbg读些外设IO的操作如下图所示：
3、时代在发展，PIC的替代者——APIC

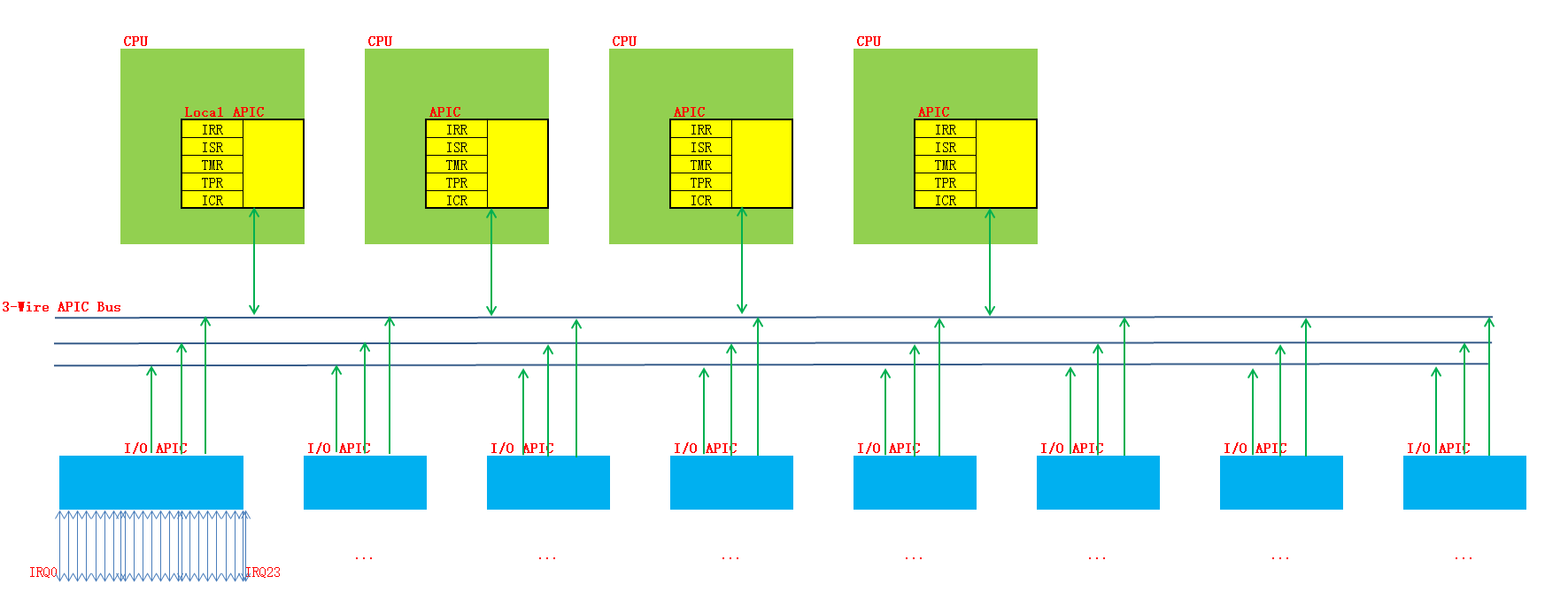

时代的洪流滚滚向前，15个外设显然不够用了，后来Intel憋了个大招，将PIC升级成了APIC，即Advanced PIC。来看看这玩意咋玩的。就给一张图吧，详细的文档需要去看Intel的白皮书，主要是几个寄存器是啥意思，怎么配置等。其他的跟8259的没本质区别；

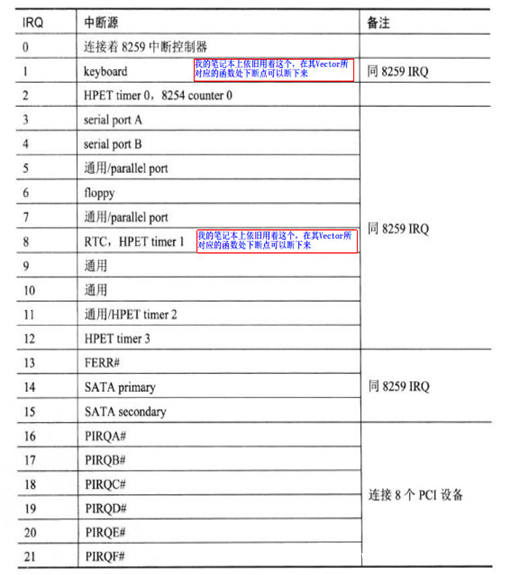

从IRQ0到IRQ23的中断分配如下表所示：

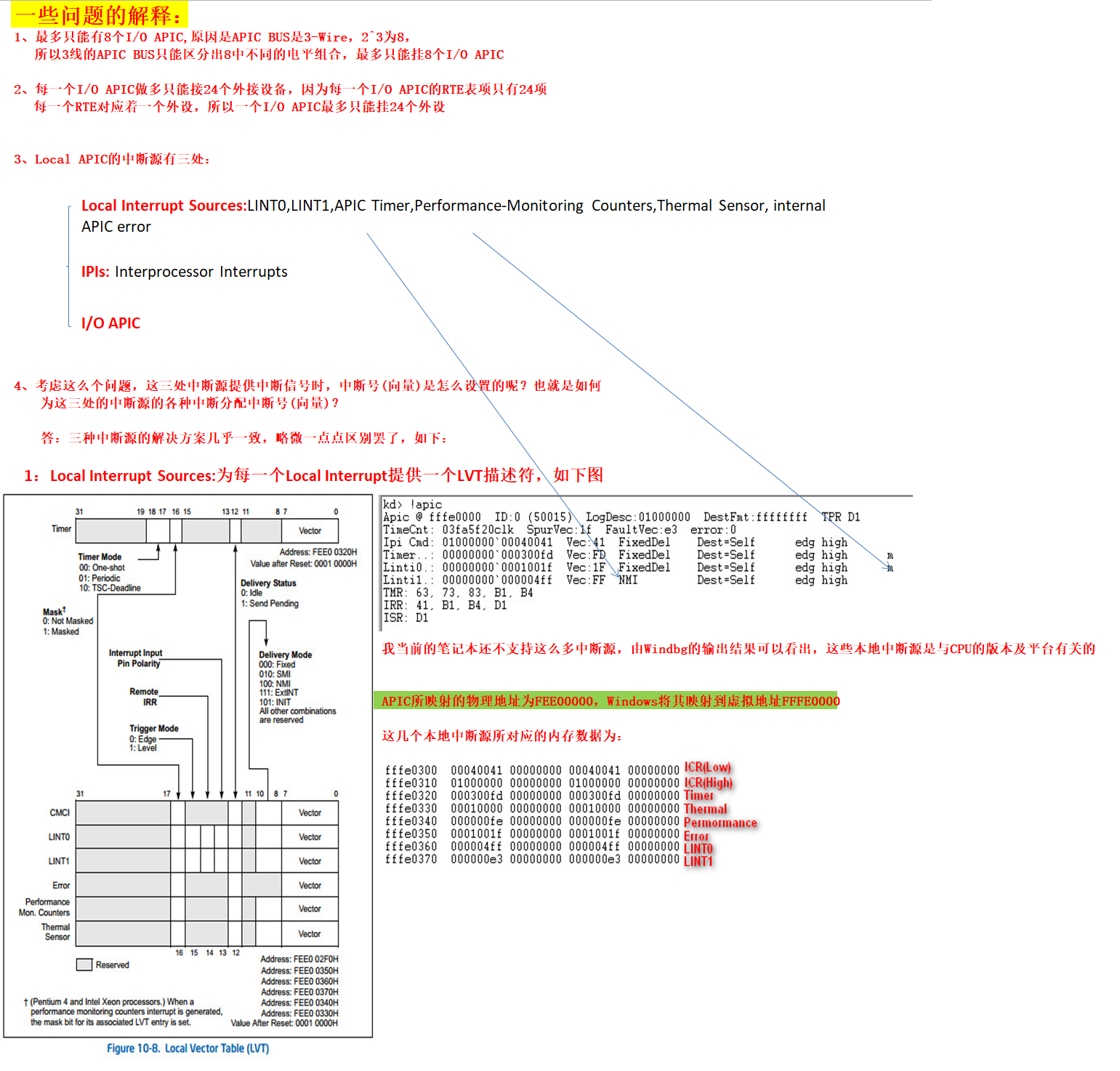

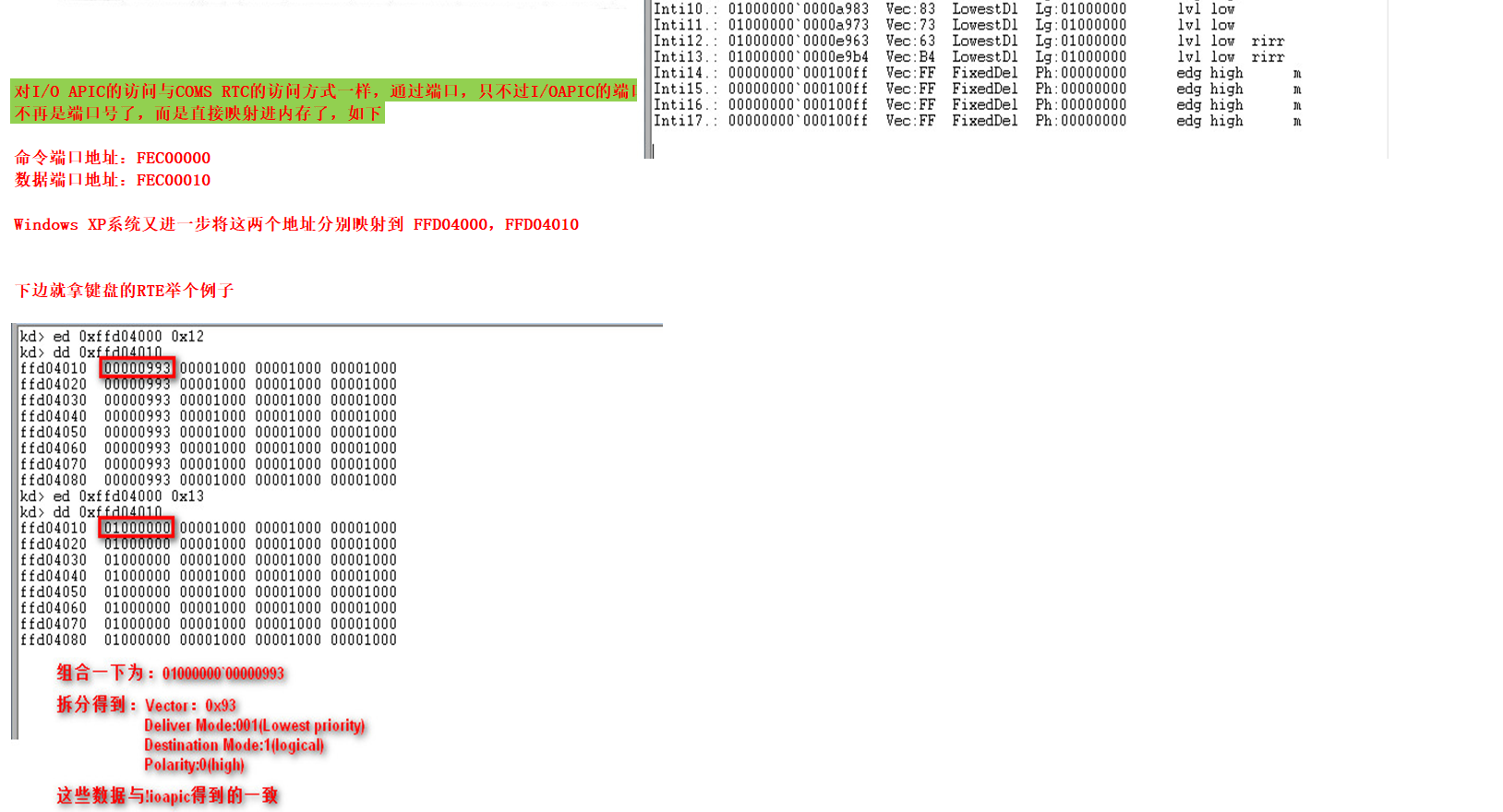

有一些需要说明的问题，为了配合图片突出显示一些内容，下边的内容我放在了Excel中整理了，截图如下：
4、关于硬件HOOK的一些安全相关思考
