漏洞信息
NetGear 系列中的路由器存在栈缓冲区溢出漏洞，漏洞的产生是由于在对处理输入的字符串时，将字符串存入栈中，没有对字符串的长度做限制。
调试漏洞设备： NetGear R7000P
漏洞固件版本：R7000P-V1.3.1.64_10.1.36
固件下载链接：【http://www.downloads.netgear.com/files/GDC/R7000P/R7000P-V1.3.1.64_10.1.36.zip】
poc链接： 【https://github.com/grimm-co/NotQuite0DayFriday/tree/master/2020.06.15-netgear】
漏洞静态分析
把下载好的固件包使用binwali -Me 解开。在后查看httpd 文件所在的位置

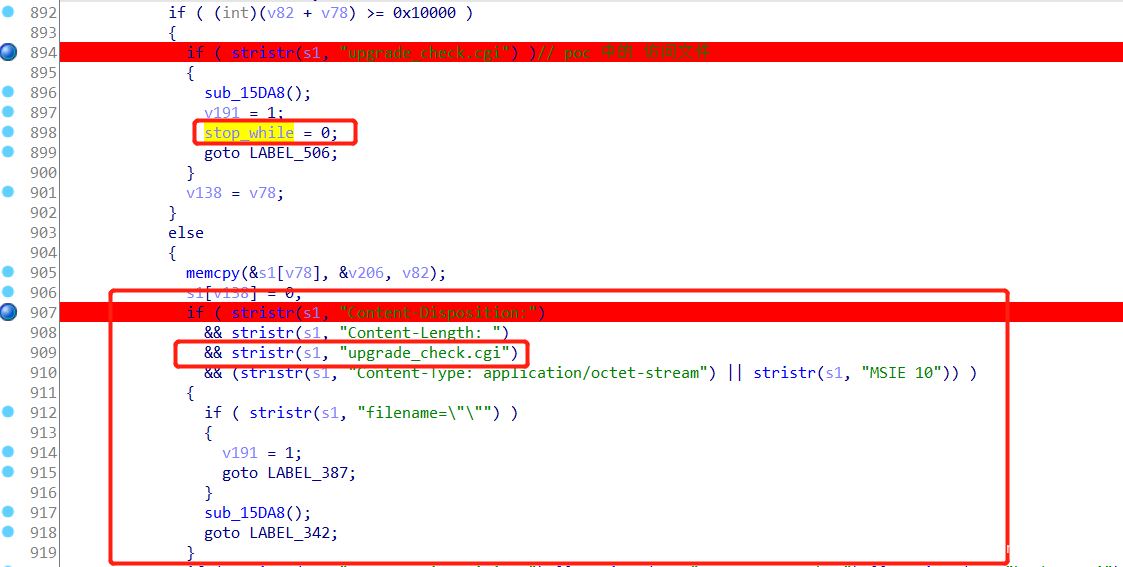

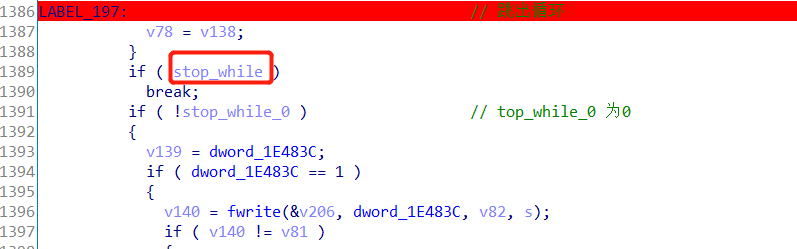

首先根据公开的poc 开分析，漏洞产生的点有 “ upgrade_check.cgi “ 的字符串，可以定位到如下图的代码段。可以看到有两处，很明显是下面的判断才能使程序继续往下走，因为第一个判断里面讲初始化的stop_while 原本为1，设置为0，会导致程序去校验其他的文件，无法达到漏洞点。
最终会跳转到下面代码片段，最终跳出循环。

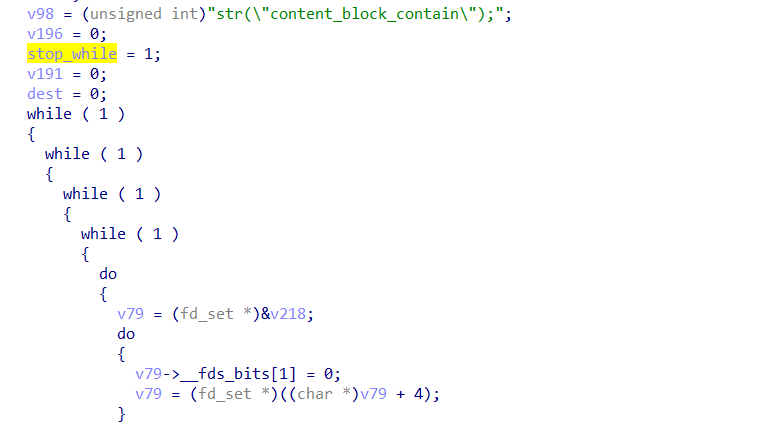

因为在循环之前，就设置stop_while的值为 1
跳出循环后，往下继续看，发现会对数据进行判断，这里分别对“name=”mtenFWUpload”” 和 “\r\n\r\n”进行判断，如果存在，则跳出当前循环

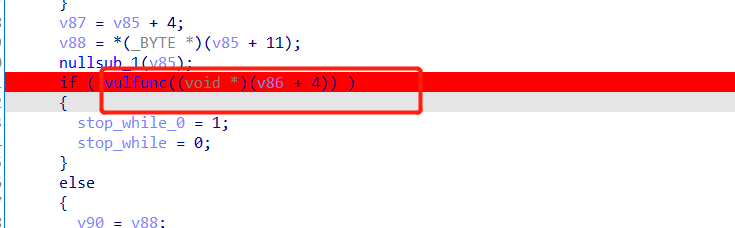

跳出循环后，就会执行到将产生溢出点的函数

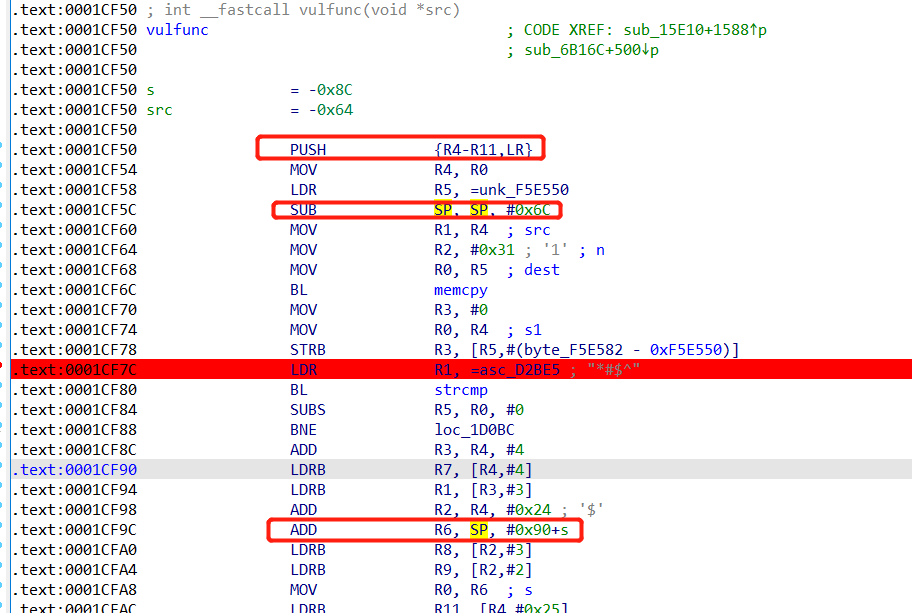

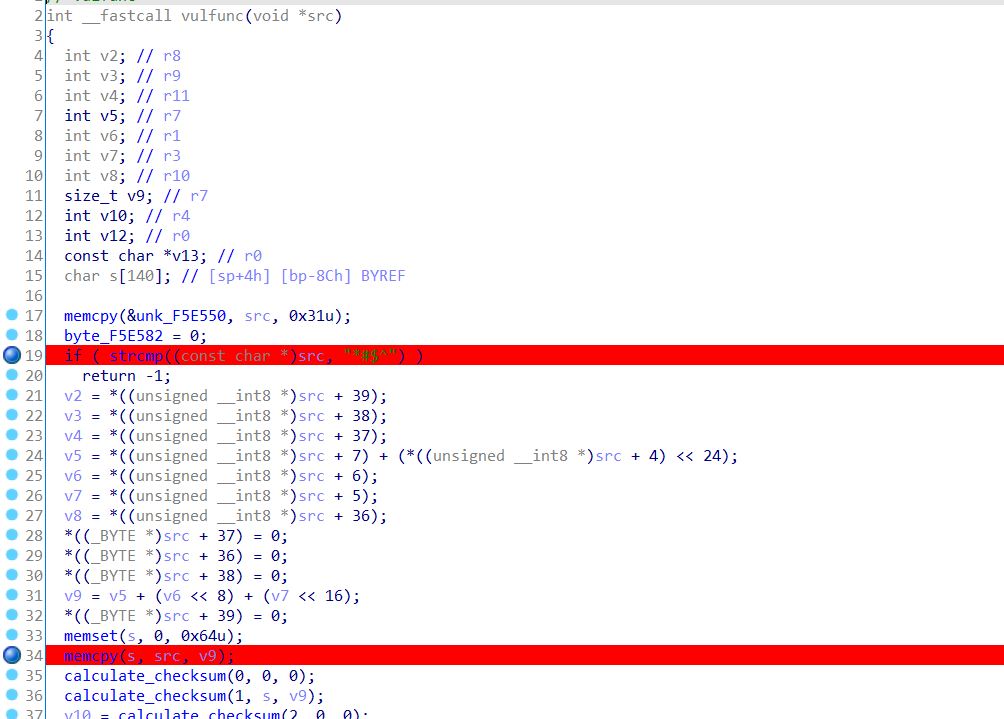

进入vulfunc函数，可以看到会对数据进行判断是否以”*#$^”开头。然后会将数据通过memcpy函数由src指向地址为起始地址的连续 v9 个字节的数据复制到以 s 指向地址为起始地址的空间内。并且可以看到 v9 的值是可以通过src 中的数据进行获取，因此可以进行通过控制 v9 的大小，将 src 的数据覆盖到 s 中，但 s 的大小只有140个字节，从而造成大缓冲区向小缓冲区复制的数据覆盖相邻内存内的数据。造成栈缓冲区溢出。
接入路由器UART串口
首先需要识别串口
识别工具：万用表、 DSLogic 、 FT232转换USB

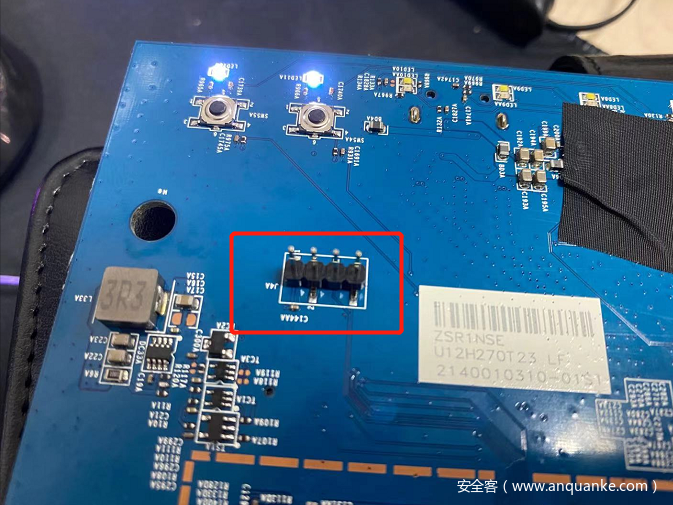

拆开路由器的外壳，可以很明显的看到路由器PCB 中有UART的四根引脚，如下图所示。
识别UART 引脚
接下来我们来识别UART的引脚。
这里使用万用表来识别URAT 四个引脚的定义，
URAT 主要的引脚分别是：
- TX （接收）
- RX （发送）
- GND （接地）
- Vcc （供电）
识别GND 引脚
路由器PCB（通电）: 我是通电状态下测的
万用表：将万用表指针指向一个类似wifi 信号的符号。
万用表的黑色探针放在地面或者任意金属面，红色探针分别在4根引脚出逐一测试，直到听到滴滴或者哔哔的声音。下面这块PCB设备，第三根是GND引脚。
这种测试被称为通导性测试。
识别Vcc 引脚
PCB： 需要给PCB板子通电
万用表：指针指向20V的直流档位
1、黑色探针接地，红色探针在除了GND引脚的其他引脚测量，电压值为最大值，例如3.6V，5V等。就可以确定是VCC引脚。但是我在实际测试的时候，在第二根引脚和第四根引脚都是出现了最大电压值，不好判断。

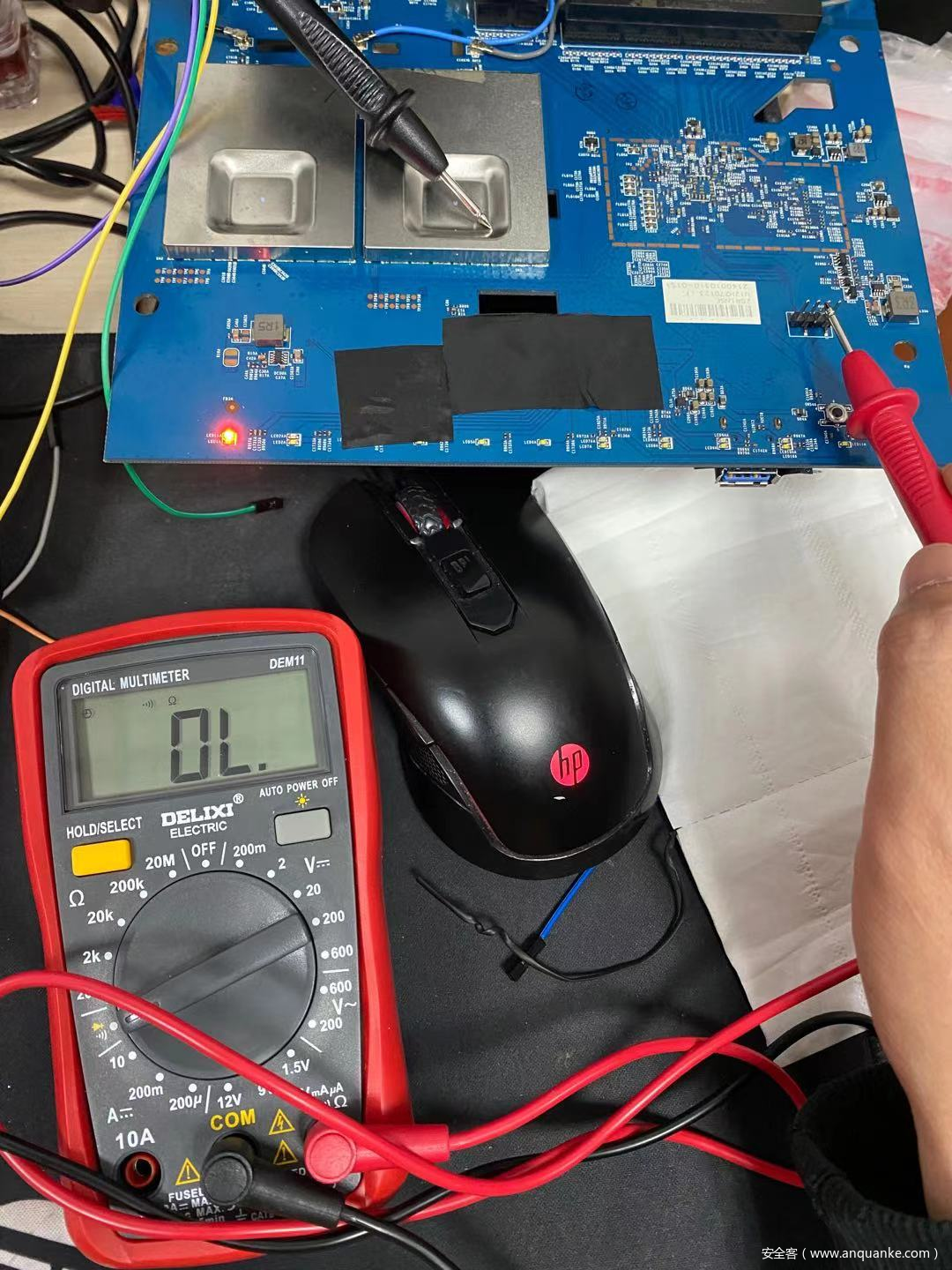

第四根引脚电压值如下图所示

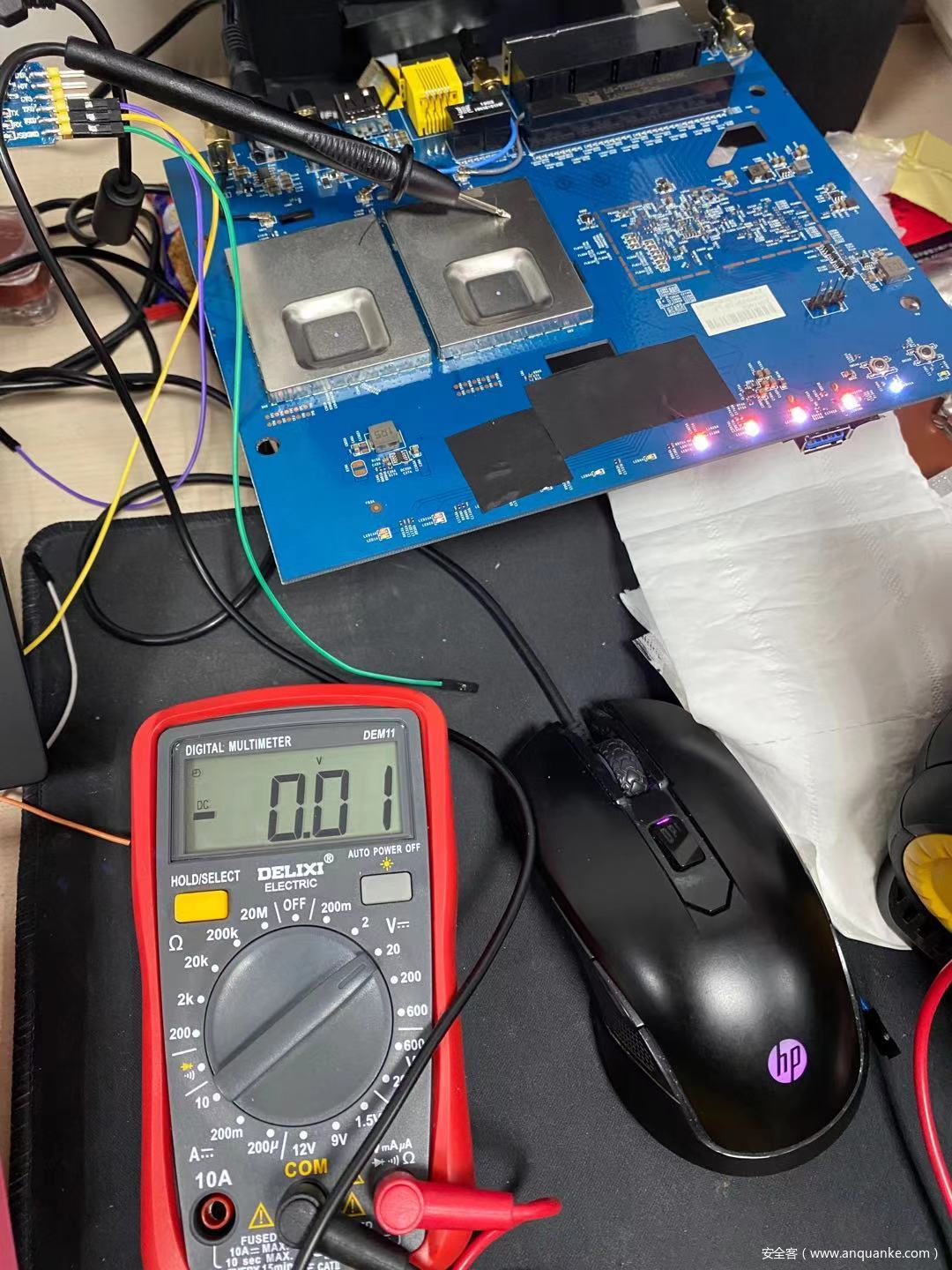

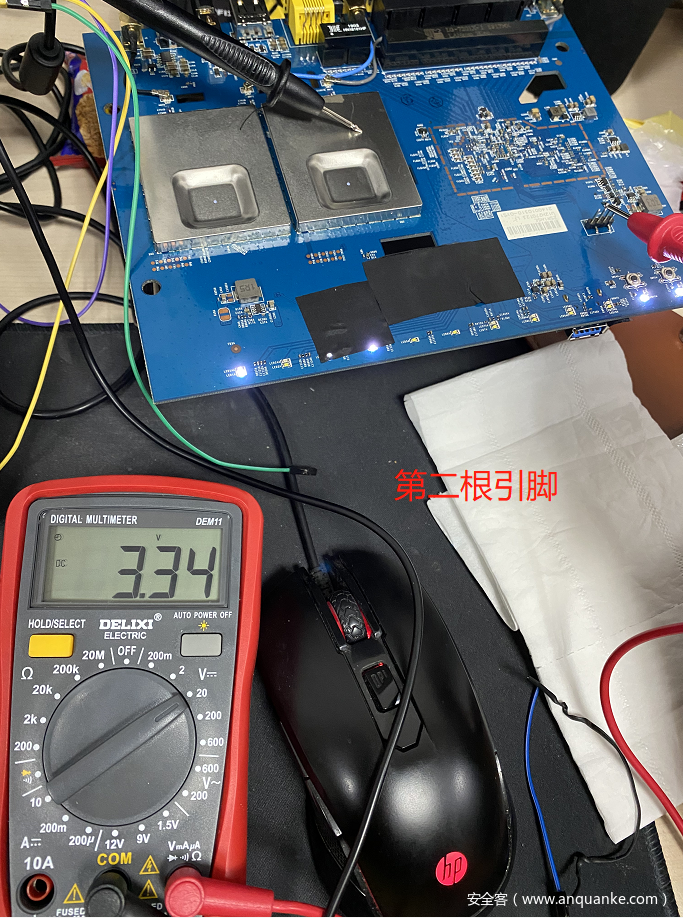

第二根引脚电压值如下图所示
2、不好判断的时候，将这两根引脚分别和GND引脚短接，设备重启，就可以判断是Vcc引脚。
这里我将GND引脚和第四根短接的时候，设备会重启。
因此第四根是Vcc引脚
识别TX 引脚和RX 引脚
PCB ： 通电
万用表：指针指向20V的直流档位
1、 黑色探针放在GND 引脚，红色探针测试剩余的两根引脚。 测试GND 引脚和其他引脚之间的电压，由于设备在引导式会进行大量的数据传输，因此在电压有变化并且增大后固定一个值，那么这个引脚就是TX引脚。
2、 如果电压波动很小，或者一直为0，那该引脚就是Rx引脚。
确定波特率
确定波特率有不同的方法，基本上常见的波特率都试一遍，一般都可以确定串口的波特率，但是这里介绍使用DSLogic 逻辑分析仪 来确定UART串口波特率。
学习使用DSLogic

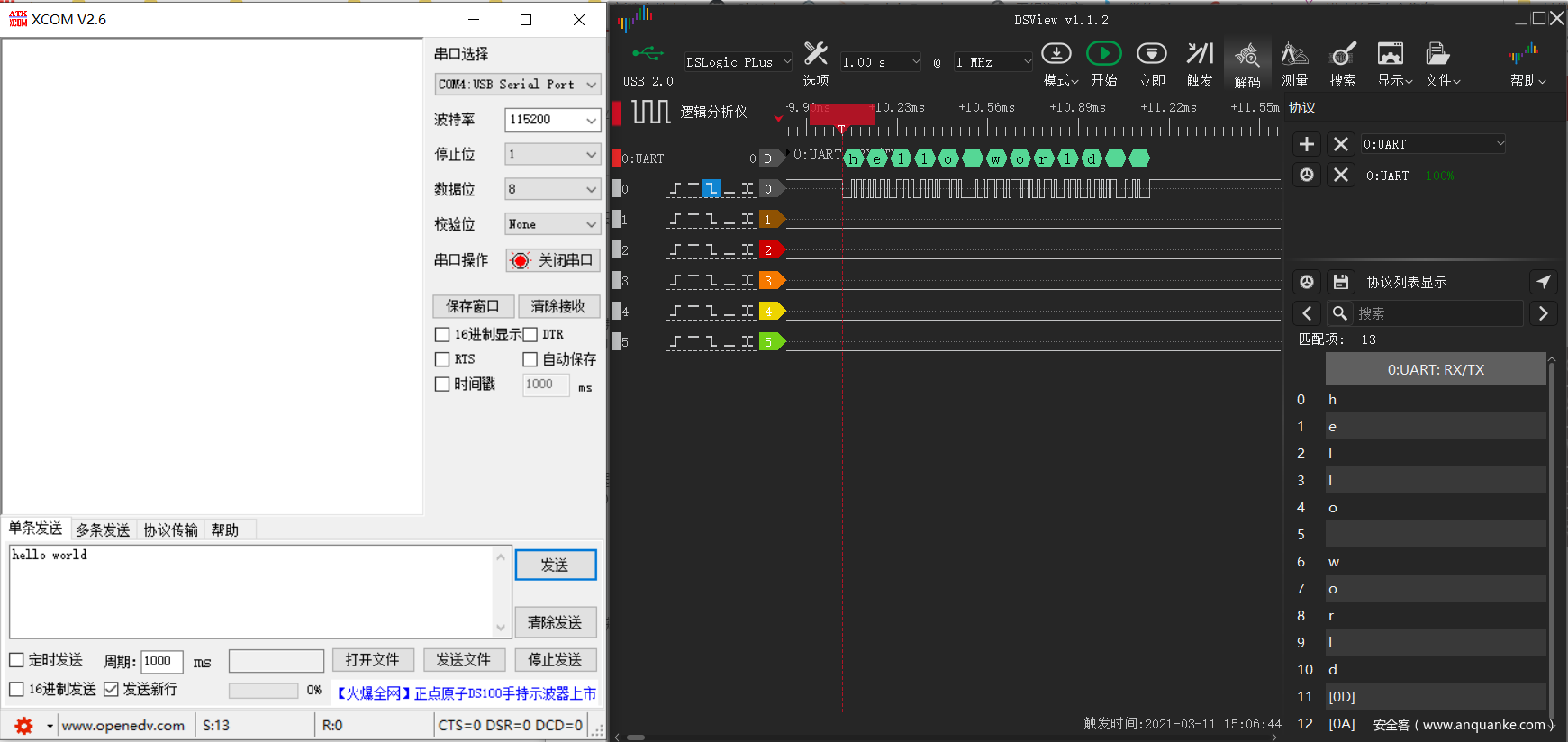

首先要先学会使用逻辑分析仪，这里简单的测试让逻辑分析仪接收 “ helloworld “
接线： 将逻辑分析仪通道1的线接到FT232上的TXD（Tx）引脚。 然后将分析仪的黑色引线（接地线）接到GND引脚。
这里的DSView 工具中参数的设置需要去看说明文档，点击“开始”按钮，采集数据，然后使用XCOM串口工具设置好波特率和串口，打开串口后，设置发送的信息，点击发送即可。然后在DSView 就可以看到采集的信息了。采集完之后设置好解析，就可以看到对应的信息了
使用DSLogic 采集串口信息

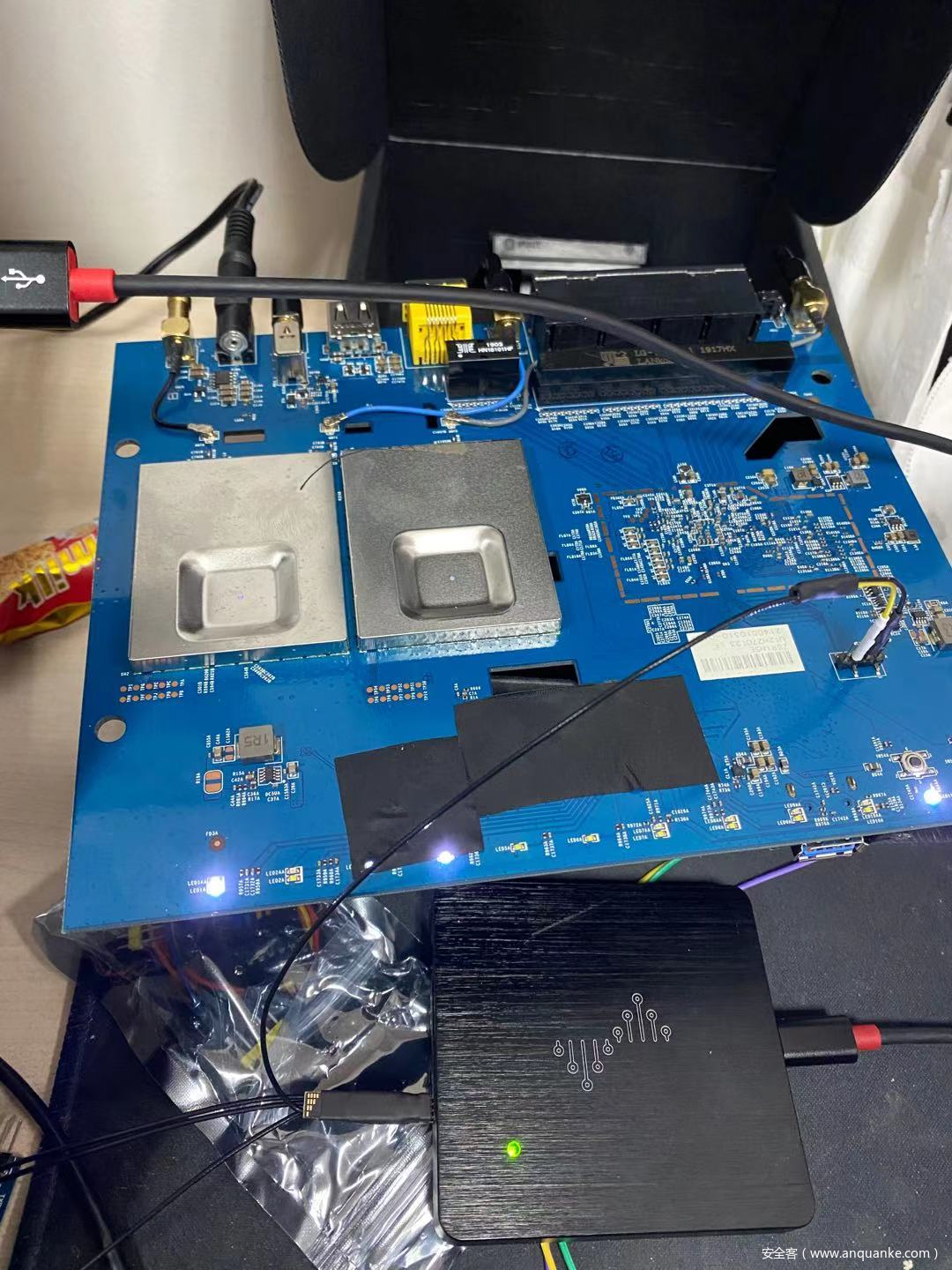

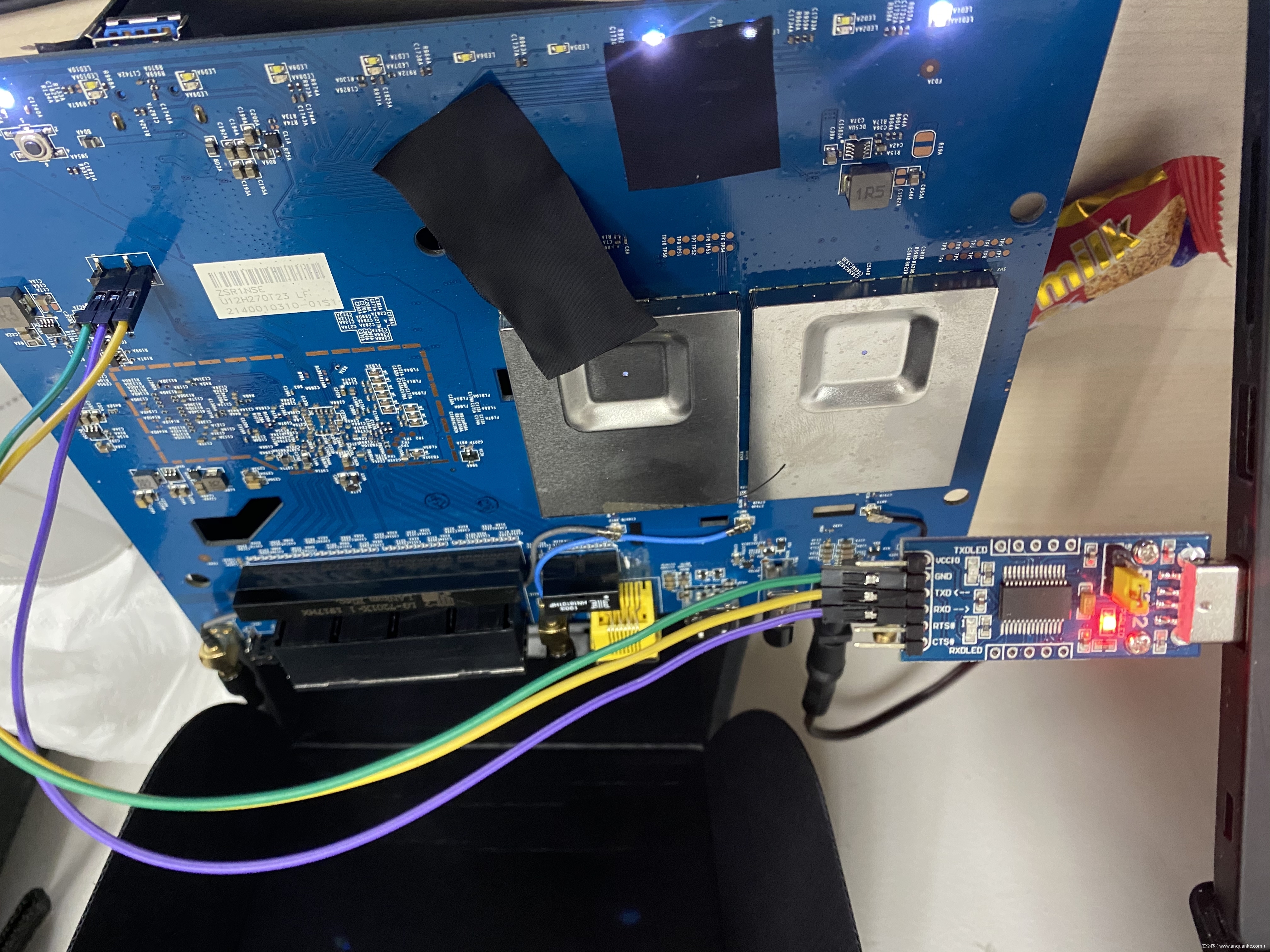

接线： 之前用万用表将引脚都识别出来了，因此直接把逻辑分析仪的通道1的线接到PCB串口的TX引脚上，然后将分析仪的黑色引线（接地线）接到GND引脚。如下图所示

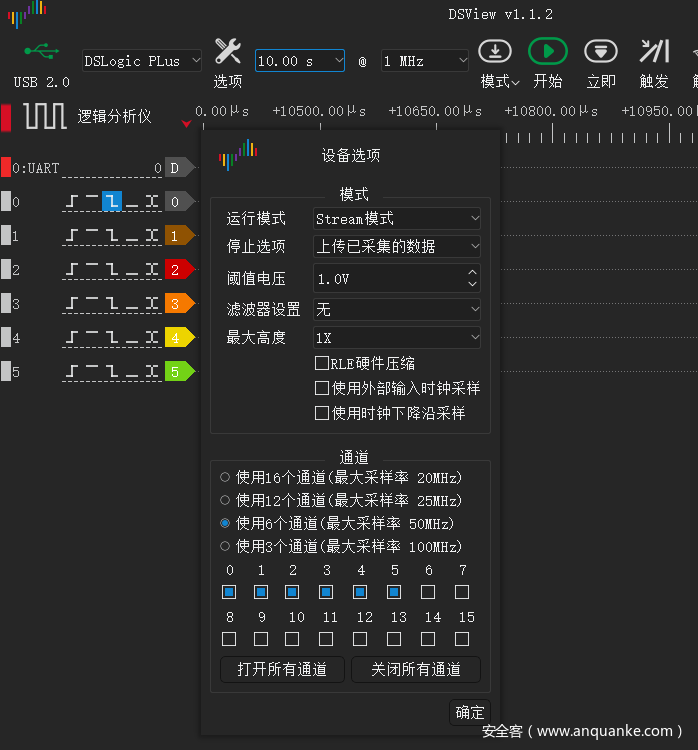

1、 线接好了之后，打开DSView 软件
* 设置采样率为1MHZ
* 设置采样时间为1s ，当然你也可以设置大一些，10s 或者更大，这样采集的信息可能会更多。
* 设置阈值电压，用万用表测是TX和GND之间的电压为3.34V，我这里设置为4V。
* 设置通道为6个，这个其实是用几个就设置几个。
点击开始按钮，进行采集，然后重启路由器PCB。

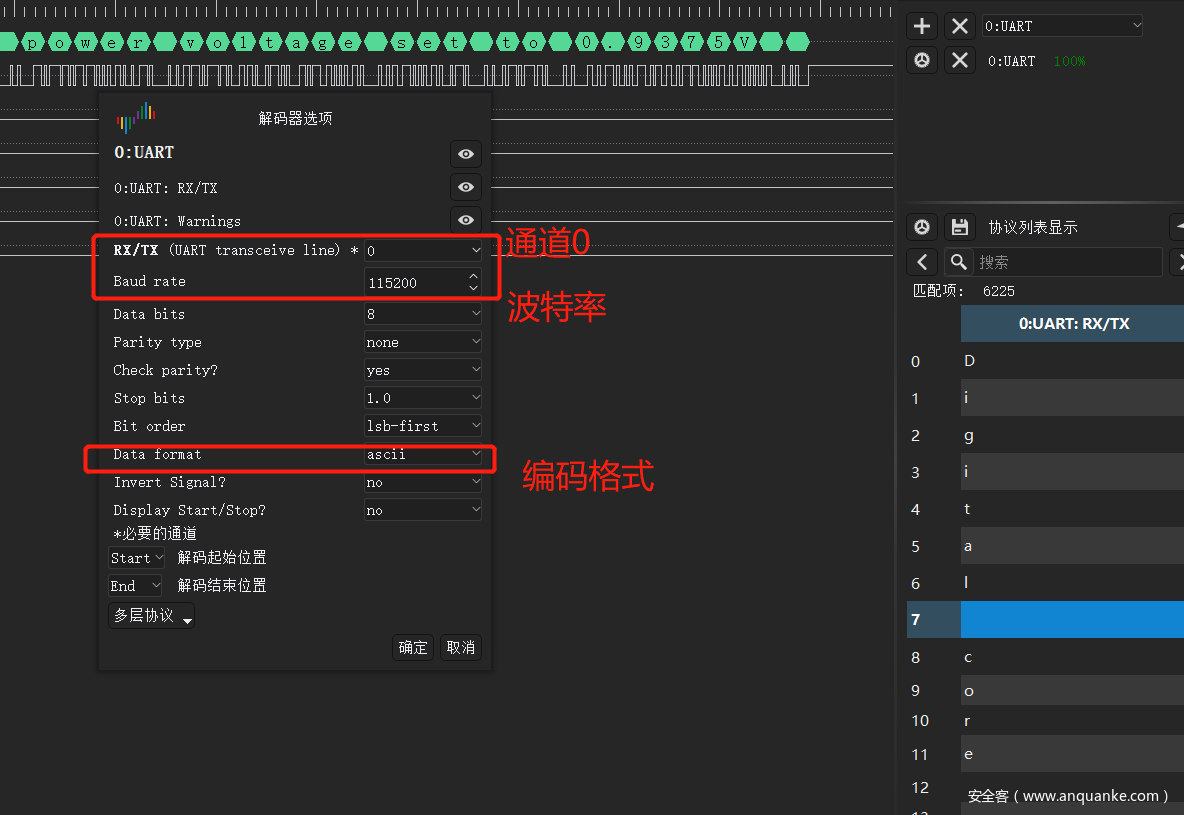

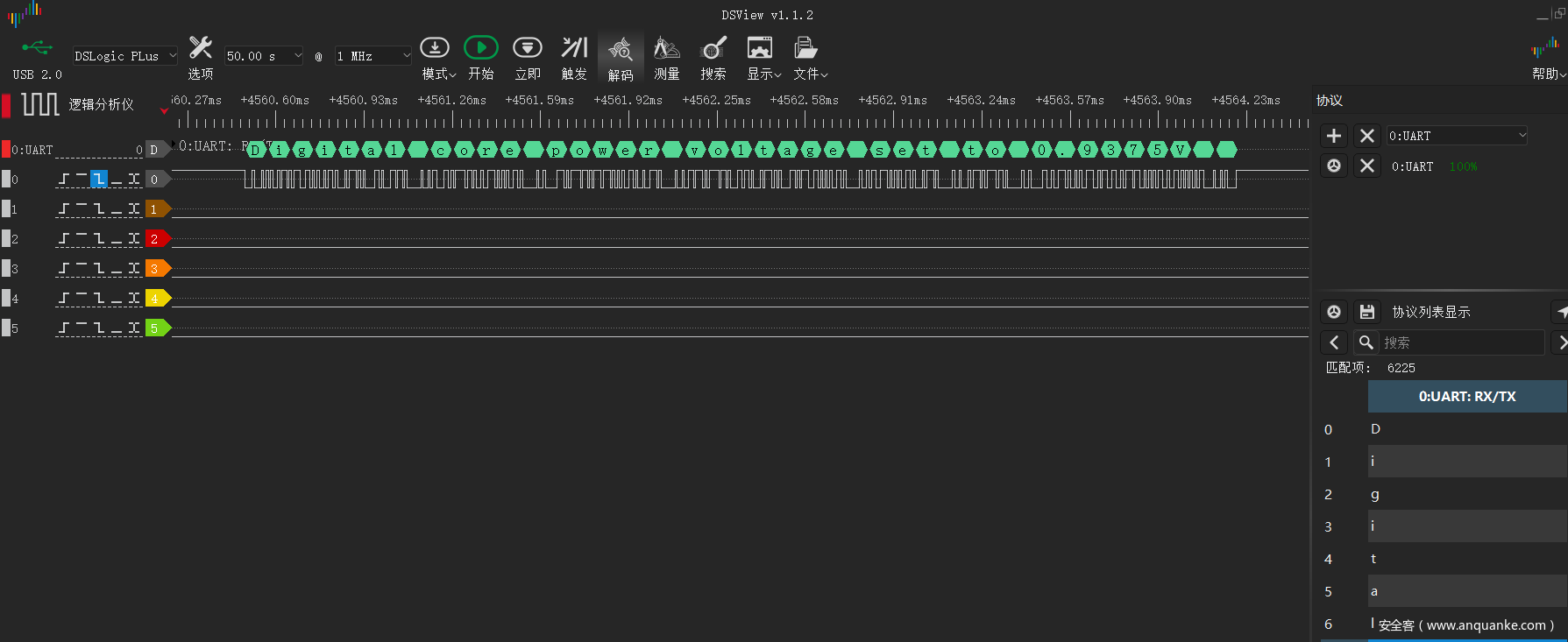

采集结果如下图所示
注意这里显示了正常的ASCII码，是因为我设置好了波特率。一般来说，常用的波特率有常见波特率1200、2400、4800、19200、38400、57600、9600、115200。
如下图所示，如果不对，则为乱码，因此可以确定波特率为115200
PCB串口接入
接线方式：
TTL ——- 路由器UART
GND ——- GND
TX ——- RX
RX ——- TX

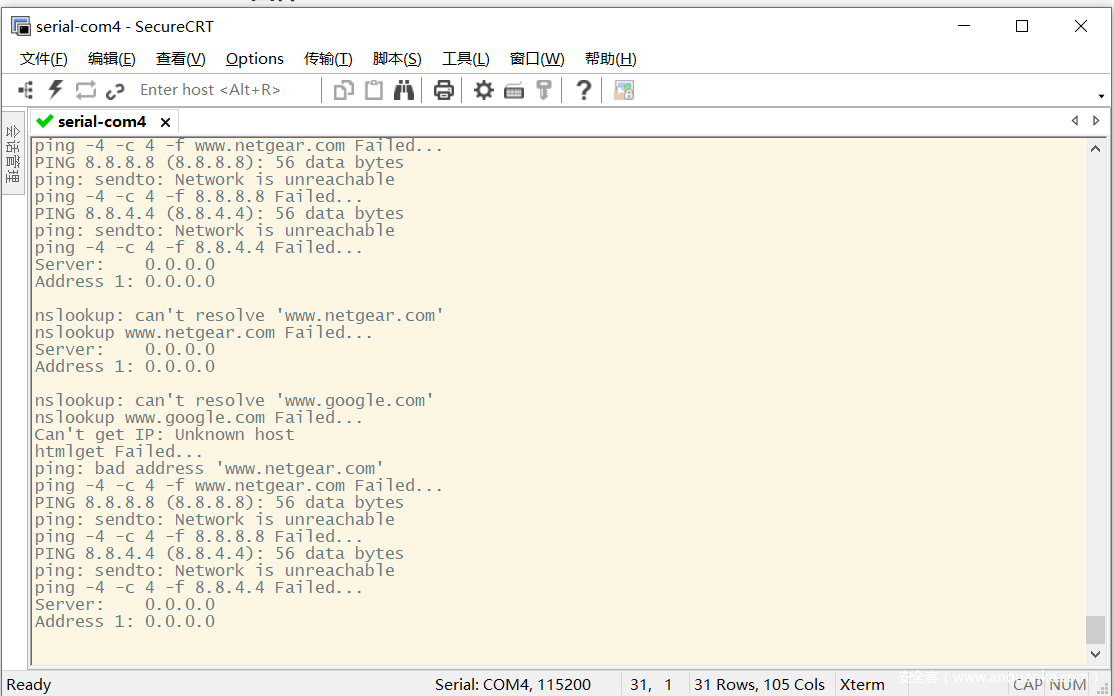

使用SecureCRT 接入连接
远程动态调试
动态调试工具：编译好的 gdbserver (arm 架构)、gdb(arm 架构)
poc: 【https://github.com/grimm-co/NotQuite0DayFriday/blob/trunk/2020.06.15-netgear/exploit.py】
gdbserver 启动

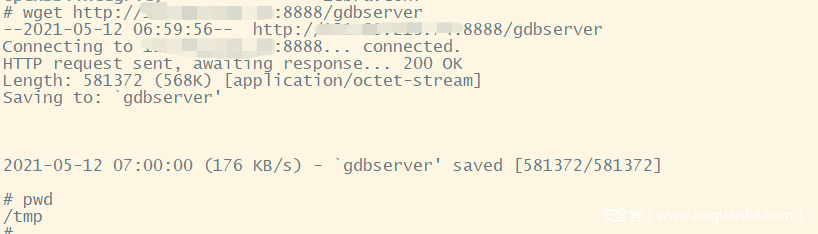

在使用串口接入设备之后，把gdbserver 上传到设备的/tmp 目录中
cd /tmp/;wget http://xx.xx.xx.xx:xxxx/gdbserver;chmod 777 gdbserver

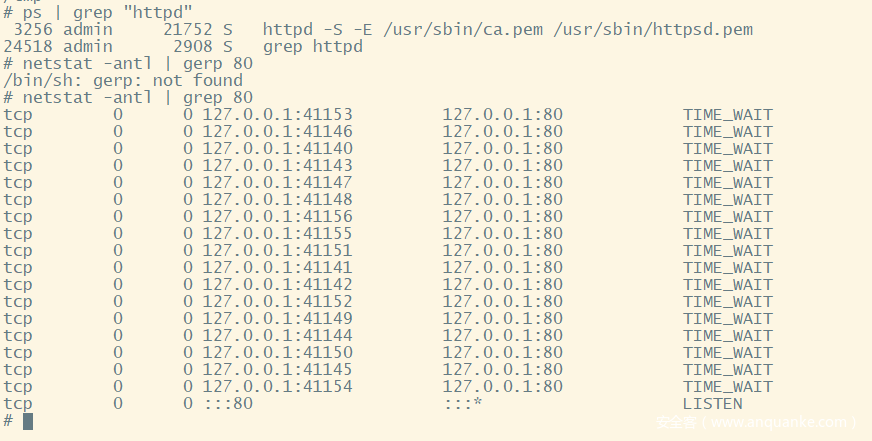

在设备中查找 “httpd” 的进程号

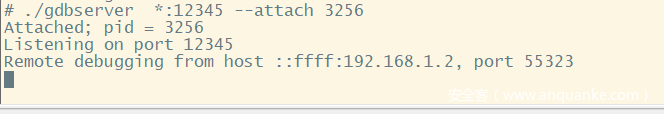

将httpd 进行附加到 gdbserver
./gdbserver *:12345 --attach 3256
gdb 远程连接gdbserver
target remote 192.168.1.1:12345
开始调试

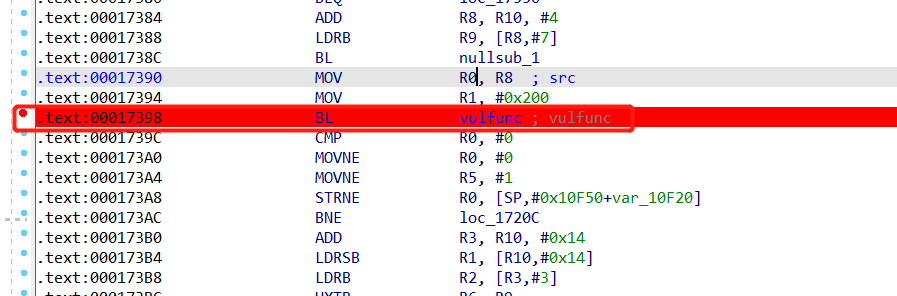

在关键的地点打好断点
打断点
(gdb) break *0x00017398
Breakpoint 1 at 0x17398
(gdb) break *0x0001CFF0
Breakpoint 2 at 0x1cff0
(gdb) break *0x0001D0C4
Breakpoint 3 at 0x1d0c4

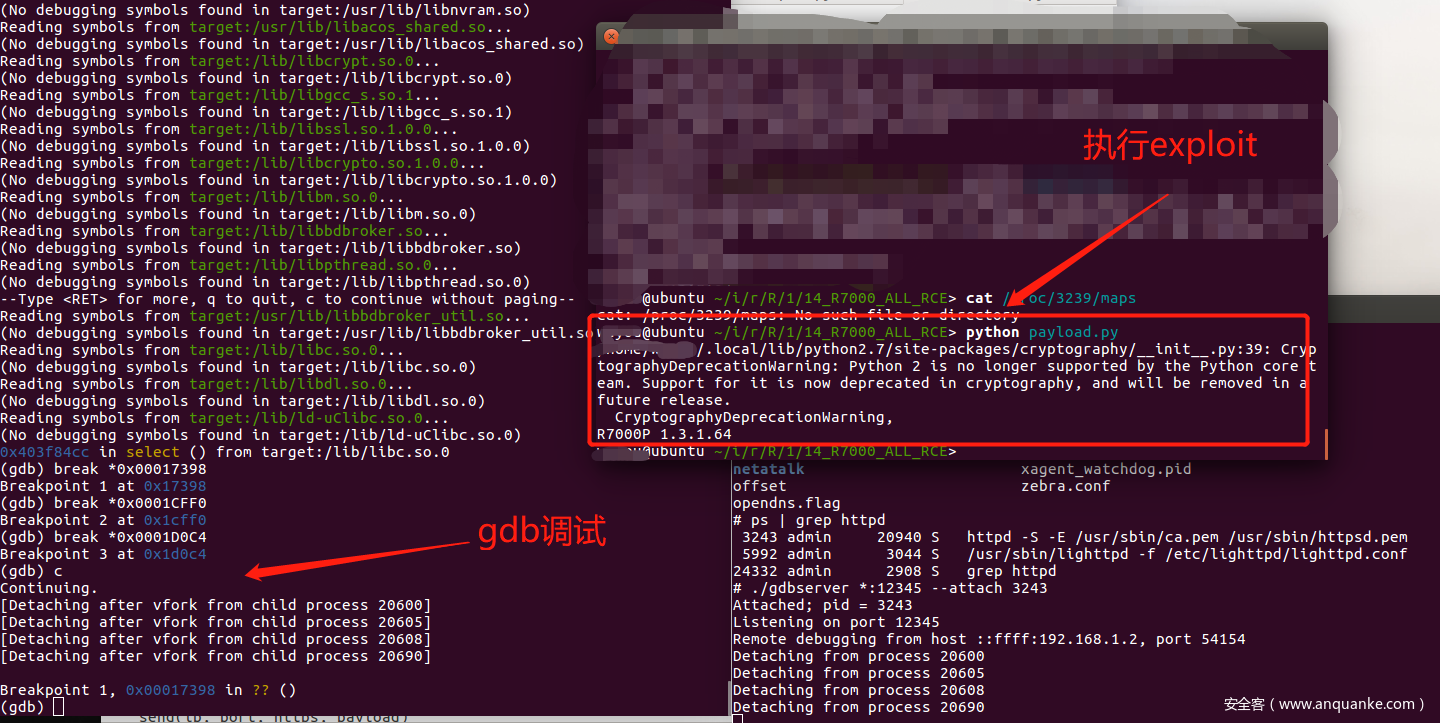

然后输入”continue”， 接着执行exploit
到$R0寄存器中作为vulfunc的参数

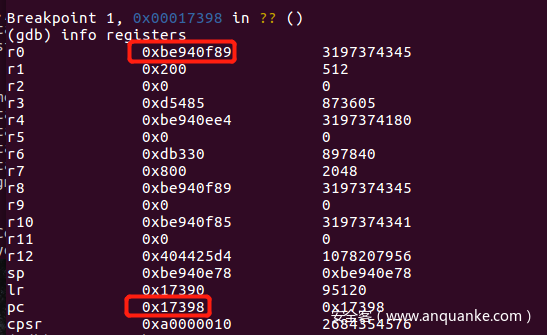

接下来我们看寄存器的值，可以看到$r0 寄存器的值为 0xbe940f89

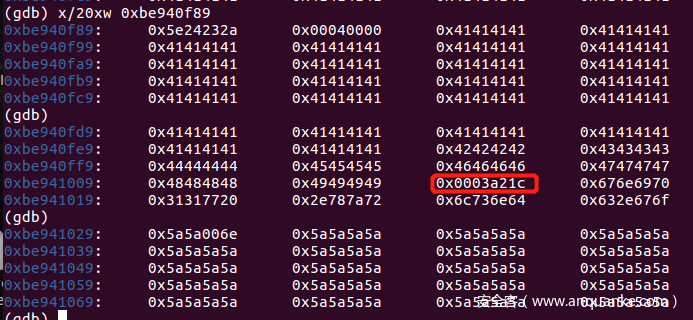

查看0xbe940f89 内存地址中的值，可以看到内存中成功的被覆盖了构造好的数据。

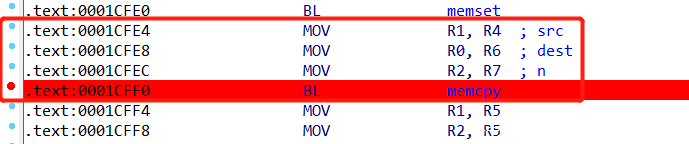

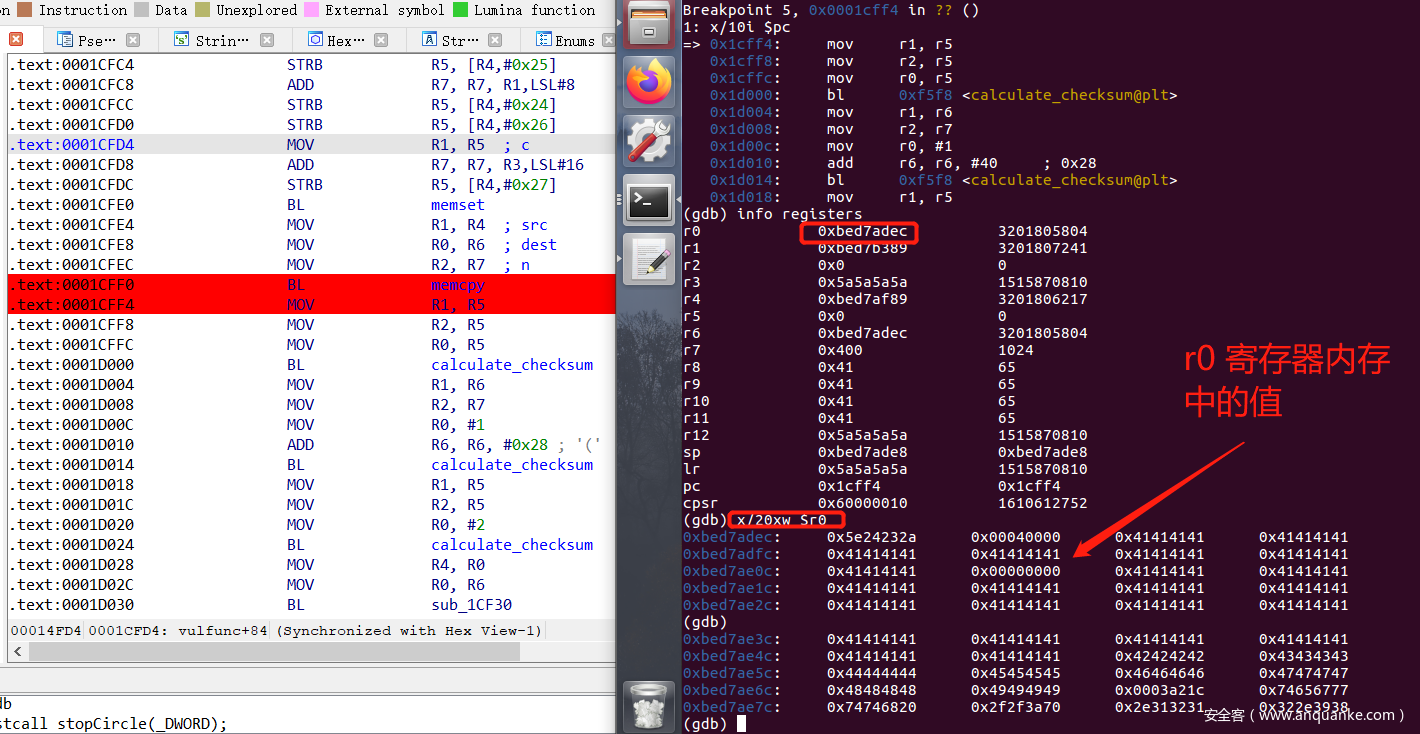

然后接着“continue” 往下执行，执行到 0x0001cff0 断点位置会执行 memcpy 函数。

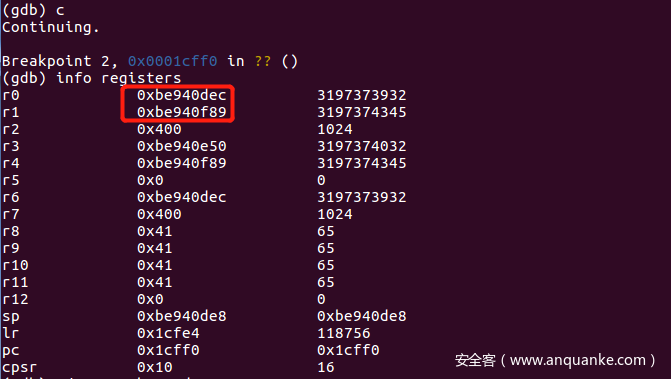

查看执行到memcpy函数时，寄存器中的值，由于memcpy函数会调用 $r0 , $r1 , $r2 寄存器的值作为参数

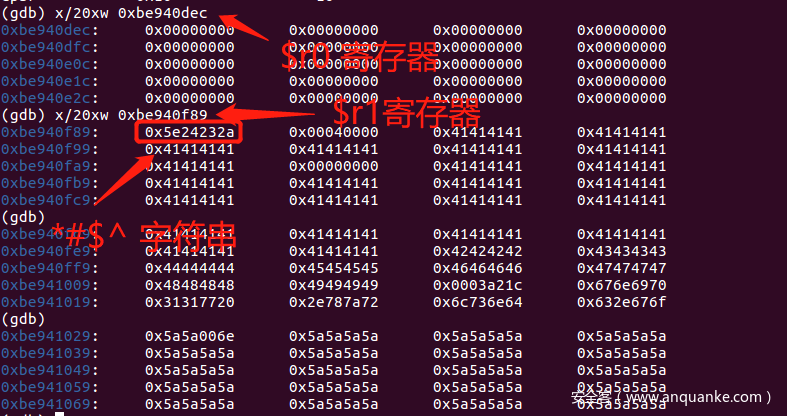

查看$r0 , 和 r1 寄存器内的值， 在执行前r0 还没被$r1 中的值覆盖。
执行完memcpy 函数之后r0 被r1中的值所覆盖

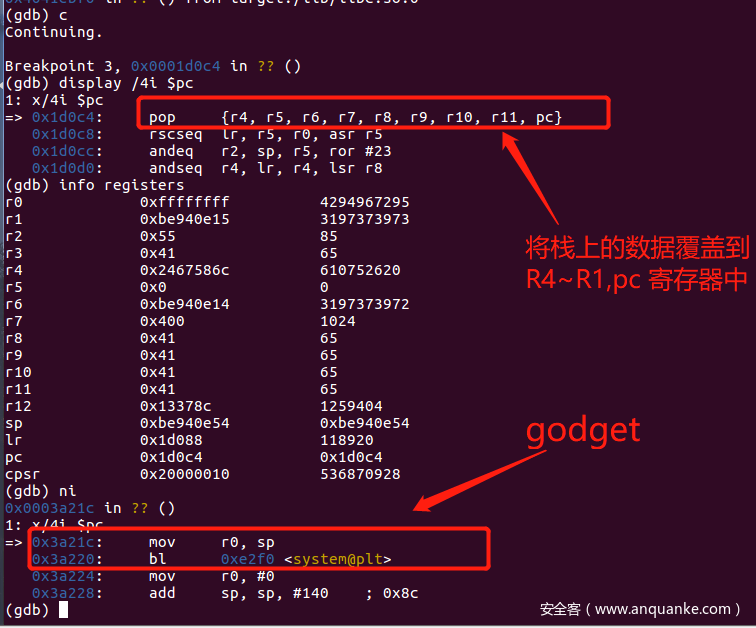

接着往下执行，vulfunc函数 会把栈上的地址复制到 r4~r11,pc 寄存器中

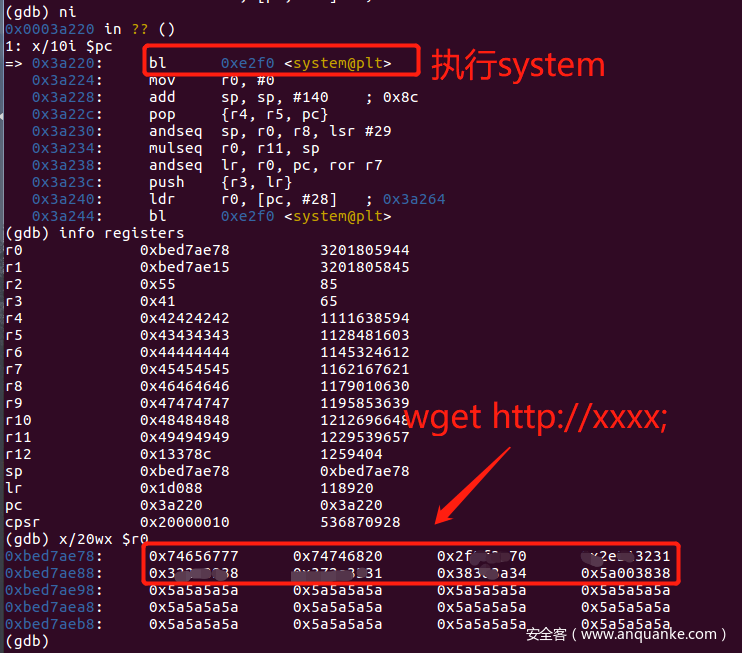

接着往下执行到system 函数，可以看到 $r0 寄存器地址上的值是我们要执行的command。接着往下执行就会达到执行命令的效果
构造ROP
虽然poc 中已经计算好了偏移，但是我们需要自己去计算。
如下图所示，我们可以知道memcpy 中 第一个参数s 的离栈底的偏移是 136

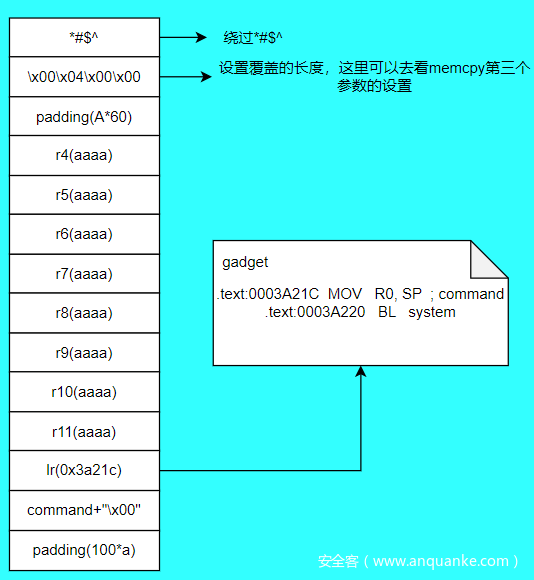

最终构造的rop 链如下图所示
总结
通过这个漏洞的调试，可以学些到通过UART在路由器中进行远程调试。
